悬挑水平大型防护棚搭设专项方案.doc

华诚大全部汇工程（一期）悬挑水平安全硬防护棚

专
项
施
工
方
案

编制人：
审核人：
审批人：

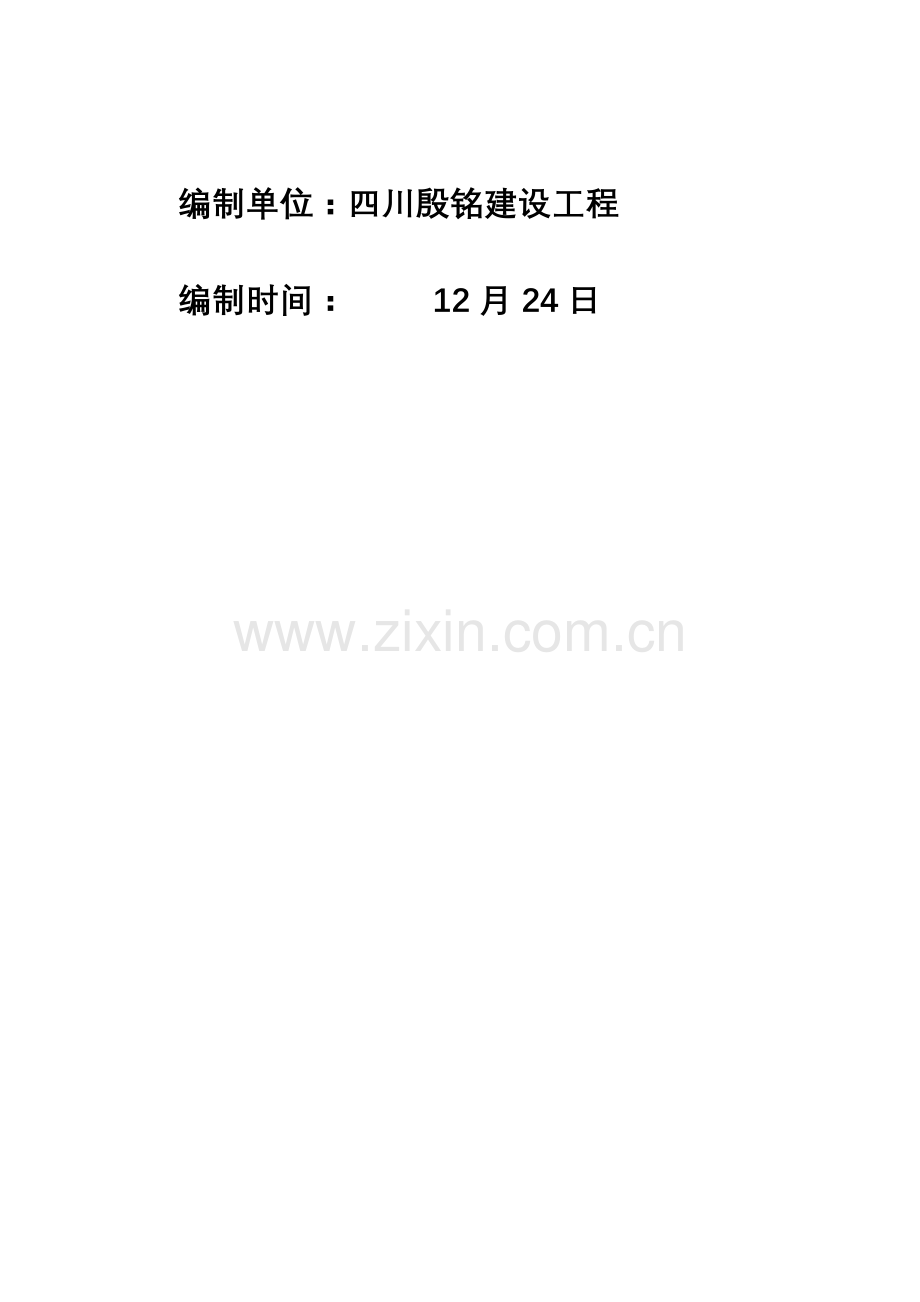

编制单位：四川殷铭建设工程

编制时间： 12月24日
施工组织设计（悬挑水平防护棚方案）报审表
工程名称：遵义华诚大全部汇片区棚户区改造工程 编号：
致：
我方已依据工程施工现场实际情况及相关要求完成了遵义华诚大全部汇片区棚户区改造工程悬挑水平安全硬防护棚专题施工方案编制，并经我企业技术责任人审查同意，请给予审查。
附：悬挑水平安全硬防护棚专题施工方案

承包单位(章）

项目经理

日 期
专业监理工程师审查意见：

专业监理工程师

日 期
总监理工程师审查意见(章）：

总监理工程师

日 期
建设单位工程师审查意见(章）：

建设方工程师

日 期
本表由承建商填写一式三份，送监理单位审查后，业主、监理、承建商各留一份。

华诚大全部汇工程悬挑水平安全硬防护棚
施工组织设计内审批表
编制及审核
编制/审查章节内容
意见
署名
日期
编制
华诚大全部汇片区棚户区改造工程悬挑水平安全硬防护棚

专题施工方案

项目部会签
工程质量部

安全部

物资部

项目技术责任人

公
司
会
签

工程质量部

安全部

物资管理部

审批：

总工/副总工署名： 日期：
华诚大全部汇工程悬挑水平防护棚
专题施工方案
一、工程概况：
1.工程建设筒介
序号
内 容
说 明 和 要 求
1
工程名称
遵义华诚大全部汇片区棚户区改造工程
2
建设地点
播州区南白西大街
3
建设单位
遵义华诚房地产开发
4
设计单位
重庆全部兴建筑设计
5
质量监督单位
播州区建设工程质量监督站
6
监理单位
贵州卓信咨询建设
7
施工单位
四川殷铭建设工程
8
±0.000
927.000为室内地面标高
9
建设规模
建筑面积约： 131845.25㎡；
其中地上：108464.54㎡、地下：23380.71㎡
10
使用年限
50年
11
抗震等级
非抗震
12
地基综合等级
甲 级
13
建筑结构形式
框支剪力墙结构
14
建筑工程设计等级
一级
15
屋面防水等级
一级
16
建筑层数
1号楼：29层＋－4层、2号楼：28层＋－4层
7号楼：23层＋－4层、8号楼：20层＋－4层
9号楼：2层＋－4层

本工程在遵义县G210国道(万寿北街) 和长兴东路交口南西侧交通方便。拟建主体建筑：本工程由7、8号楼为商业办公楼；1、2、7、8号楼为商业办公、宾馆、住宅楼9号楼为商业组成，总高度为：7号楼90.05m、8号楼83.1m、1号楼98.4m、2号楼94.7m、9号楼10.5m。
二、编制依据：
《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-)
《建筑结构荷载规范》(GB 50009-)
《钢结构设计规范》(GB 50017-)
《建筑施工安全检验标准》(JGJ59-)
《高处作业分级》(GB3608―)
《钢管脚手架扣件》(GB15831―)
《冷弯薄壁型钢结构技术规范》(GB50018―)
《建筑工程预防高处坠落事故若干要求》建质［］82号
《危险性较大分部分项工程安全管理措施》建质［］87号
《建筑施工高处作业安全技术规范》(JGJ80-91)
《建筑施工计算手册》(汪正荣著)
《建筑施工脚手架实用手册》
《建筑施工手册》
本工程施工图纸及施工组织设计
三、悬挑水平防护编制说明
伴随主体施工高度增加，外架防护已不能满足施工安全要求，为确保工程施工安全,杜绝安全事故发生，决定用型钢外挑水平防护棚。本工程型钢采取14号工字钢，腰厚7.4mm，翼厚5mm，自重14.223kg/m，其几何尺寸及钢材强度满足钢结构规程要求。钢丝绳采取φ13(6×37)钢丝绳，应提供其质量证实书。采取和φ13钢丝绳直径配套钢丝绳绳卡，型号为Y4-12。花篮螺丝采取1.7“CO”型。预埋件采取φ20圆钢制作成预埋环埋设于钢筋混凝土构件中，作为工字钢悬挑根部受力点。工字钢悬挑式水平防护棚用于主楼主体结构施工阶段安全防护，关键为了预防高空落物伤人。
第一次固定式悬挑水平防护棚设于结构标高8号楼24.6m，7号楼34.0m，1号楼29.4m，2号楼25.7m，搭设外挑宽度为6米，沿建筑物四面设置。
第二次固定式悬挑水平防护棚设于结构标高8号楼51.9m7号楼62.8m，1号楼50.4m，2号楼46.7m，搭设外挑宽度为4米，沿建筑物四面设置。
第三次固定式悬挑水平防护棚设于结构标高1号楼71.4m，2号楼67.7m，搭设外挑宽度为3米，沿建筑物四面设置。

场地特征: 本工程占地面积较大，在播州区南白西大街、遵南大道繁荣地段，可供施工现场十分狭小。该工程东侧为遵南大道连接，西侧和佳慧大厦建筑相连接，东、西、北侧为施工主干道。现场比较平坦，本工程为似建工程。
施工现场和周围环境
1.高压线位置及搭设前提条件
西大街临时道路在施工现场西侧，路宽8m。人行道边缘离建筑物体距离在10m之间，630KV变压器和建筑物为8m左右，遵南大道400 KV变压器和建筑物为18m左右，高压线和建筑物13m左右。
四、工字钢悬挑式防护棚结构要求
1、悬挑式防护棚由悬挑工字钢、钢丝拉索、立杆（外栏杆）、横杆、预埋件等组成，悬挑工字钢间距1.8米,立杆（外栏杆）纵距la=1.8米。
2、悬挑工字钢总长9米，外挑6米，在结构梁板处埋设拉环，假如在预埋时不慎遗漏，那么可采取电锤打孔，用φ20圆钢制作成预埋环，将悬挑工字钢伸入预埋环中固定，在工字钢伸入预埋环后根部设置电焊12d预防悬挑工字钢滑脱。
3、立杆（外栏杆）置于悬挑工字钢端部，高1.2米，工字钢顶端先电焊直径22二级钢筋，高度200。栏杆立杆用φ48钢管插入预先焊接钢筋内，再和工字钢焊接，并于距底部200mm高处设置一道横杆，用于捆绑挡脚板，立杆均以红、白油漆相间涂刷花板。
4、外侧栏杆刷红白色花杆，采取废旧模板封闭立面，用14#元丝捆绑。
详下图：

悬挑水平防护大棚立面详下图：

塔吊、施工电梯处搭设详下图：

悬挑水平防护棚底施工工艺详下图：

项目关键管理人员职务：
序号
姓 名
职 务
职 责
备注
1
王 凯
项目经理
全方面负责

2
丁隆明
项目实施经理
安全技术生产总负责

3
余林平
项目技术责任人
负责施工安全技术

4
申沂灵
生产经理
负责现场安全质量进度

5
张 渊
安全总工
安全总负责

6
陈胜江
安全员
安全主管

7
肖常富
安全员
安全主管

8
余 陶
施工工长
施工责任人

9
张茂程
施工工长
施工责任人

10
苏 涛
施工工长
施工责任人

11
张 兴
质检员
质量巡查、监督责任人

12
杨建国
安全员
防护、信号小组责任人

13
陈昌陪
安全员
防护、信号小组责任人

14
彭富友
施工员
质量安全进度巡查、监督

15
李 伟
施工员
质量安全进度巡查、监督

16
赵 倩
冷群燕

资料员
负责现场敝蔽、影象签证文件发放资料归档会议统计

17
张元兴
材料员
负责材料釆购

五、技术准备
1、依据设计施工图和本工程特点，编制具体施工方案，依据施工组织设计内容及技术要求，上报监理、建设单位逐一审核，是否有不明确部位及提议返回后并重新修改完善，便于保质、保量、保安全落实实施。
2、材料计划准备
序
名 称
（1、2、7、8号楼）
备 注
1
钢管
18000m

2
扣件
26000个

3
钢丝绳
11m 1000根

4
竹跳板
18000块

5
防火密目安全网
3000张

6
九层板
15000张

7
钢丝绳卡子
3000个

按上表做好材料采购计划，依据工程进度需要逐一进场。
3、技术交底及人员准备
项目部依据实际需要每栋楼安排一个安全员，另设有专业水平防护外架搭设班组，并组织了含有专业技能操作技术工人（并持有上岗证）。在搭设之前，由项目部主办施工员、技术责任人及安全员分别对操作人员进行安全教育学习和技术交底后才能上岗作业。
六、 关键及难点技术方法
因为本工程属高层建筑，为预防高空物品斜抛至地面，故每栋考虑在标搭设两～叁道水平防护架：
水平护架采取12号工字钢作为主龙骨，φ48×3.0钢管作为次龙骨搭设，因为悬挑跨度较大，悬挑第一台为6m，第二台为4m，所以在编制施工方案时考虑到整体稳定性和牢靠性，所以预埋锚环较多，且锚环钢筋锚入梁板内不应小于LaE。(且应大于板厚详下图)

锚环埋设制作详下图：

因为该水平防护架搭设悬挑跨度较大，在搭设过程中，关键注意搭设前后施工次序，不能将所搭设材料集中堆放在一处，应堆放在该搭设楼面上，以免荷载过大，造成防护架跨塌，发生安全事故。
六、关键施工过程控制
1、施工次序：
检验校正锚环→穿入工字钢，固定锚环端→安装钢丝绳→从内向外搭设水平钢管网架→校正水平防护架→铺设竹跳板→铺设九层板→搭设外防护栏杆→检验报验收
2、搭设注意事项
脚手管中有严重锈蚀、弯曲、压扁、损伤和裂纹者应剔除，只用φ48×3.0一个规格钢管。脚手板采取宽度200×50 竹跳板，两端使用14 号镀锌铁丝捆紧。
七、水平防护架施工要求：
1、主龙骨所用材质要符合质量要求，对于主龙骨观察，随搭设随观察，发觉异常立即用钢管加撑固定。水平防护架搭设必需由专员监督和负责，确保水平防护架搭设合格， 在搭设水平防护架时设专员看护，架子下边及场地周围不得有些人以免坠物伤人。水平防护架搭设必需符合扣件水平防护架搭设规范
2、依据施工方案要求，准备好多种材料吊运到所搭设该层楼面，对吊绳进行下料，固定好悬挑端，将钢绳另一端穿入梁孔内固定，同时用钢管固定另一端，将全部受力点固定牢靠后，开始搭水平钢管架网，从内向外搭设，搭设完成后校正防护架平整度，从内向外铺设跳板及九层板，最终搭设外侧防护栏杆，全部防护架搭完成后，组织相关单位验收合格。
3、防护拦杆搭没
1)、水平防护架平台外边采取Φ48×3.0mm钢管做防护栏杆，高度1.2m，内侧满铺模板，外侧满挂防火密目安全网。
2)、水平防护架平台和建筑物之间在建筑物边梁处用Φ48×3.0mm钢管搭设1.2米高防护栏杆，严禁施工人员进入水平防护架平台
八、防护棚脚手架材料要求
3.1.1 钢管要求：本工程采取直径48×3.0钢管，钢材强度等级Q235-A，新钢管表面采取平直光滑，严禁采取有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深划道钢管；钢管外径、壁厚、端面等偏差，符合国家现行规范JGJ130-表8.1.5要求；钢管涂防锈漆。搭设架子前应进行保养，除锈并统一涂色，颜色努力争取环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。
九、防护棚搭设
1.施工准备
技术人员应熟悉上部图纸，熟悉各个部位及高度结构改变，项目部应组织必需物料进场，其中包含φ48×3.0mm钢管、对接卡口、直角扣件、旋转扣件和安全网等，以备外脚手架搭设使用；相关作业班组应织足够作业人员，准备外脚手架搭设；同时在施工前，应该组织相关技术人员和安质人员对作业班组进行作业前技术、安全交底。架子工必需含有国家标准《特种作业人员安全技术考评管理规则》条件，经过培训、考评、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。
2.防护棚搭设要求
1.搭设基础要求是：横平竖直、整齐清楚、 平竖通顺连接牢靠，受荷安全、有安全操作空间、不变形、不摇摆。

2.防护棚搭设严格遵守以下施工步骤：
下层主梁钢管→下层根部次梁钢管→拉杆钢管→下层外侧次梁钢管→钢丝绳→下层旧模板、安全网铺设→上层主梁钢管→上层次梁钢管→外沿栏杆→上层竹串片脚手板铺设
3、钢丝绳绳卡必需按规范搭设。
3.防护棚搭设除了按次序搭设处，还得注意下列事项：
（1）根据要求结构方案和尺寸进行搭设；
（2）立即和结构拉结或临时支顶，以确保搭设过程安全；
（3）拧紧紧围绕件（拧紧和程度要合适）；
（4）有变形杆件和不合格扣件（有长度、扣接不紧不紧等）不能使用；
（5）搭设工人必需佩挂安全带；
（6）随时校正杆件垂直和偏差避免偏差过大；
（7）没有完成防护棚，在每日收工时，一定要确保钢管网架稳定，以免发生意外；
（8）防护棚下侧要满挂米目安全网，上方满铺竹跳板，竹跳板上方满铺废旧模板要求平整整齐，网边缘和横杆或建筑物要牢靠扎结，固定点间距应小于50cm，边缘投挡板，相临两网之间拼接要严密。详下图：

4.搭设通常要求
（1）架子工应熟悉图纸，熟悉现场具体情况，了解技术交底意图和施工操作方法，并将符合要求钢管、扣件等材料运至现场，分类存放，搭设前清除障碍物。
（2）架子工作业时，必需佩带好安全帽、系好安全带，严禁穿高跟鞋、拖鞋或硬底带钉易滑鞋作业，工具及零件应放在工具包内，服从指挥，集中思想、相互配合，拆除下来材料不乱抛、乱扔。脚手架作业下方不准站人，架子工不准在钢管网架上非工作停留。
（3）凡遇六级以上大风或下雨天气时，不得进行作业。雨后作业应待管架上雨吹干后进行，预防滑落。
（4）在靠近电源处拆除脚手架时，必需将电源先切断或严密防护，必需时变更位置后方可进行作业，不许可将电源线拉在脚手架止，以预防漏电伤人。
（5）不在防护棚上附装机械设备、拉缆风绳等。
（6）搭设防护棚必需严格根据规范要求选择材料，对于压扁、弯曲、锈蚀和有裂缝钢管及不合格构件，严禁使用，扣件螺栓应满足正常情况下扭力矩要求（5~6kg·m）。

（7）脚手架搭设技术要求及许可偏差
序号
项 目
技术要求
许可偏差
1
立杆垂直度：Hmax>30m

Hmax≤50mm
2
钢 管
间 距
800 X800
步距偏差
±20mm
800 X800
跨距偏差
±20mm
800 X800
排距偏差
±20mm
3
横杆高差
杆两端

±20mm
同跨同一横截面内高差

±10mm
4
扣件安装
扣件距离中心节点

≤150mm
相邻立柱对接扣件高差

-50mm
5
脚手板外伸偏差、搭接

0~50mm
十、脚手架搭设安全技术方法
1、技术保障方法
1.1钢管和扣件进场前应经过检验挑选，所用扣件在使用前应清理加油一次，扣件一定要上紧，不得松动。每个螺栓预紧力在40N·m～65 N·m之间。^
1.2脚手架安全性是由架子整体性和架子结构完整性来确保，未经许可严禁她人破坏架子结构或在架子上私自拆除和搭设脚手架各构件。其中在脚手架使用期间，下列杆件严禁拆除：主节点处横、纵向水平杆。
2、质量保障方法
2.1操作人员作业前必需进行岗位技术培训和安全教育。
2.2技术人员在脚手架搭设、拆除前必需给作业人员下达安全技术交底，并传达至全部操作人员。
2.3脚手架必需严格依据本施工组织设计进行搭设，搭设时，技术人员必需在现场监督搭设情况，确保搭设质量达成设计要求。
2.4脚手架搭设完备，依据施工组织设计和单项作业验收表对脚手架进行验收，发觉不符合要求处，必需限时或立即整改。
3、安全保障方法
3.1操作人员必需持有登高作业操作证方可上岗。
3.2架子在搭设(拆卸)过程要做到文明作业，不得从架子上掉落工具、物品；同时必需确保本身安全，高空作业需穿防滑鞋，佩戴安全帽、安全带，未佩戴安全防护用具不得上架子。
3.3雨、雪及六级以上大风等天气严禁进行脚手架搭设、拆除工作。
3.4应设专员负责对脚手架进行常常检验和保修。
A 在下列情况下，必需对脚手架进行检验|
a 在六级大风和大雨后
b 停用超出二个月，复工前。
B 检验保修项目
a 各主节点处各杆件安装、连墙件等结构是否符合施工组织设计 要求；
b 扣件螺丝是否松动；
c 安全防护方法是否符合要求。
8.3.5搭拆脚手架期间，地面应设置围栏和警戒标志，严禁非操作人员入内。
十一、防护棚拆除
1.在防护棚拆除前应作好以下工作:
(1)对防护棚进行安全检验，确定不存在严重隐患。如存在影响拆除防护棚安全隐患，应先对防护棚进行修整和回固，以确保防护棚拆除过程中不发生危险；
(2)在拆防护棚时，应先清除铺设层上垃圾杂物，清除时严禁高空向下抛掷，大块装入容器内由垂直运输设备向下运输，能用扫帚集中集中装入容器内运下。
(3)防护棚在拆除前，应先明确拆除范围、数量、时间和拆除次序、方法、物件垂直运输设备数量，拆除安全方法和警戒区域。
2. 严格遵照拆除次序，由后搭者先拆、先搭者后拆，同一部位拆除次序是：
铺设层→次梁钢管→主梁钢管。
3.拆除防护棚时，下部出入口必需停止使用，对此除监护人员要尤其注意外，还应在出入口处理显著停用标志和围栏，此装置必需内外双面全部加以设置；
4.在拆除防护棚周围，于坠落范围显著“严禁入内”字样标志，并有专员监护，以确保拆脚手架时无其它人员入内；
5.防护棚人工拆除，上下运输也为人工传输，拆下钢管、扣件及其它材料运至地面后，应立即清理，将合格，需要整修后反复使用和应报废加以区分，按规格堆放。对合格件应立即进行保养，保养后送仓库保管以备以后使用；
6.防护棚拆除时遇大风、大雨、大雾天应停止作业；
7.拆除时操作人员要系好安全带，穿软底防滑鞋、扎裹腿。
8.防护棚拆除过程中，不中途换人，如必需换人，则应该在安全技术交底中交代清楚。
十二、防护棚验收和保护
1.防护棚在投入使用之前必需进行验收，合格后方准使用。关键检验拉杆、钢丝绳可靠连接，各钢管连接卡扣紧固，根部外架卸载方法，铺设层完整性，防护棚防雷接地。
2.在检验验收过程中，要尤其注意扣件紧固程度，扣件并不是拧得紧越好。对于拧紧力矩大于65N·m扣件，要认真检验有没有裂缝、变形，假如发觉有上述弊病应立即调换，调上扣件螺栓应紧固在40~65N·m。
3.防护棚在验收合格经过投入使用后，必需对其进行日常保养和定时全方面检验和整修，才能确保其安全使用。防护棚日常保养和维修必需天天进行一次，定时维护保养通常每个月进行一次。所以要求作业队防护棚进行日常和定时保养和维修，尤其是每次强风、暴雨过后全部要认真检验整修后方可使用。防护棚保养整修关键内容有：
(1)检验主梁连接是否有所松动，面层有没有过多堆放杂物；
(2)检验明确防护棚整体和局部垂直、水平偏差。如发觉垂直度有异常现象，应立即加固和消除隐患。
(3)各类扣件涂油和紧固。检验扣件时先检验扣件外观，以后将扣件上螺栓逆时针方向松几牙螺纹一次，再涂油紧固螺栓至要求力矩范围内。
(4)检验脚手板有否松动、悬挑，还要检验四角是否用铁丝扎牢，如发觉问题应立即纠正。
(5)和建筑物连接检验，检验连接件是否齐全和完好，有没有松动、移动。
(6)要对外包安全网、外挑安全网、安全隔离设施、外侧挡松、栏杆和接地防雷等安全设施进行检验，确保这些安全设施完整、牢靠，能正常发挥安全作用。假如有损坏者要立即调换，如有松动者应立即紧固，如发觉松动和开口要立即连通。
(7)检验防护棚荷载情况，使其不超出设计荷载，如有超载应立即卸荷至设计荷载。
4.防护棚日常保养和定时检验，全部要有统计。
5.防护棚使用中必需常常检验，清除回面层上杂物，严禁在防护棚上堆积施工材料，或上人，以免管架发生超载，造成事故。
十三、安全方法及要求
1.全部操作人员应持证上岗，操作人员进入现场后，应做好进场三级教育，并做好会议统计，进行具体安全技术交底。
2.每一道防护棚搭设完成后，必需验收合格后方可使用。
3.防雷击接地方法，采取4×40镀锌扁铁和本建筑结构四角避雷接地网焊接，其电阻不得大于要求10Ω。
4.立即搜集气象资料，并通知全体施工人员，便于安排工作和深入采取方法。
5.焊接作业时，要注意防火，遇风时，应设置挡风板，避免火花飞溅。

6.防护棚上不得堆放钢筋，模板等材料。
7.防护棚拆除程序和安装程序相反，拆除时，应将防护棚材料逐一传输至楼层或转料平台上，再按步骤拆除，严禁乱丢及高空坠物。
十四、防护棚工程组织机构及人员安排及应急预案
1、组织机构：
项目经理： 王 凯 联络电话：
项目实施经理： 丁隆明 联络电话：
技术责任人： 余林平 联络电话：
项目生产经理： 申沂灵 联络电话：
项目安全员： 陈胜江 联络电话：
项目安全员： 肖常富 联络电话：
劳务安全员： 杨建国 联络电话：
劳务安全员： 陈昌陪 联络电话：
施工员： 贾智武 河常明 张茂程 李 伟
苏 涛 余 陶 张 兴 彭富友
资料员： 赵 倩 冷群燕
材料员： 张元兴
2、关键人员安排以下：
⑴．申沂灵 余 陶 河常明 苏 涛关键负责防护棚搭设、拆除技术指导。
⑵．陈胜江 肖常富关键负责现场全方面安全工作。
⑶．脚手架技术工人20人：依据进度需要，关键负责防护棚搭设、围护、拆除工作。
3、应急预案
1、为了确保本项目安全生产目标实现，确保本项目在出现防护棚坍塌事故时，能够立即进行应抢救援，从而最大程度地降低损失，特制订本应抢救援预案；
依据《遵义市人民政府安全生产总体应急预案》、《生产经营单位生产安全事故应急预案编制导则》、《四川殷铭建设工程安全生产事故综合应急预案》等相关要求；本预案适适用于本项目发生悬挑水平防护棚脚手架坍塌事故应急处理工作。
2、应急处理基础标准：坚持“以人为本”标准，采取应急方法，抢救伤员、疏散人群。
事故类型和危险程度分析
经过危险源辨识和风险评定，在悬挑水平防护棚脚手架使用过程中，出现以下情况时，可能会发生坍塌事故：
（1）悬挑水平防护棚脚手架承重超负荷；
（2）悬挑水平防护棚脚手架结构不符合要求；
（3）悬挑水平防护棚脚手架钢丝绳损坏不符合要求；
（4）搭设脚手架钢管或扣件不合格；
（5）出现自然灾难。
3、应抢救援组织机构及职责
（1）应急指挥部
项目部成立悬挑水平防护棚外脚手架坍塌应急工作领导小组：
项目经理任组长： 王 凯 联络电话：
项目实施经理任副组长： 丁隆明 联络电话：
抢险小组组员
项目生产经理： 申沂灵 联络电话：
项目技术责任人： 余林平 联络电话：
项目安全员： 张 渊 联络电话：
项目安全员： 陈胜江 联络电话：
项目安全员： 肖常富 联络电话：
劳务安全员： 杨建国 联络电话：
陈昌陪 联络电话：
施工员：贾智武 余 陶 河常明 张茂程 张 兴
李 伟 苏 涛 彭富友 张元兴 赵 倩
组 长：全方面负责应抢救援工作并指挥上报现场情况
副组长：项目部各部门责任人为组员；应急指挥部负责本项目工程应抢救援指挥工作，负责施救方案制订，负责同意本预案开启和终止。（2）抢险小组
抢险小组要求在事故发生后立即赶往事故现场，在应急指挥部领导下开始抢险。施工现场施工员、安全员为组员。
（3）警戒小组
警戒小组：安保人员职责对事故发生现场立即进行人员疏散和撤离，并封锁事故场闲杂人员严禁进入，确保抢险小组抢险通道，生产经理配合副组长工作。
（4）联络和救护小组：贾智武 陈胜江 张元兴 赵 倩
该小组事故发生后立即联络各方，并首先向项目经理和相关责任人汇报事故情况和联络医务机构进行人员救护，待应急指挥部决定事故处理方案后，随时跟踪这个事态发展。
4、预防和预警
（1）预防
应要求脚手架搭设人员持证上岗；
对钢管、扣件等材料进行严格把关，严禁不合格材料投入使用；
脚手架验收合格方可投入使用；
加强日常巡视检验，对出现架体变形或地基沉降等导常情况立即采取应急方法；
加强大风大雨后对脚手架使用前安全检验，对发觉地基沉降、立杆悬空等情况立即采取补救方法。
对脚手架拉结支撑加强日常巡视，发觉异常情况立即督促进行整改。
（2）预警
项目管理人员发觉脚手架荷载超出设计值或脚手架关键杆件不符合规范要求时，应立即停止脚手架使用。
5、应急处理
施工现场发生人员伤亡坍塌事故时，发觉人员立即通知项目经理，项目经理应立即向安全监督站和建设局汇报，同时拨打抢救电话请求救援，并依据现场实际情况制订救援方法；联络小组应立即抵达工地门口，指导专业救援人员以最快速度抵达出事地点；警戒小组应立即设置危险警戒区域，严禁和应急抢险无关人员进入；抢险小组依据应抢救援方案展开救援，采取可靠方法加固、拆除未坍塌部位架体，拆除或切割压住伤者杆件，对被埋伤员进行救援；救护小组应在专业救护人员抵达前，对受伤人员进行应抢救援。
十五、应抢救援联络电话线路图：
周围医院
（1）遵义县人民医院，地址：遵义县万寿南街36号。
电话：(0851) 27252510
路线图详见附图。

2.播州区中医院： 电话：[phone]
地址：播州区南白镇西大街路81号。

3. 紧抢救援车辆
为确保伤员在最好医治时间内得到医治，缩短送医就诊时间，故将项目管理人员及劳务企业全部车辆作为临时运输伤员车辆。发生伤亡事故后，现场管理人员应立即联络到停放在现场临时运输伤员车辆。

张元兴 电话：
4、保障方法
依据项目部实际情况，组建抢险小组、联络小组等队伍，并定时对其进行应抢救援技能培训；项目部配置应急灯（5台）、担架（2付）、安全带（50付）。项目指定材料员定时对应抢救援物资进行维护，确保其处于正常使用状态；项目设专题经费，用于坍塌事故所需应急物资贮备、灾后处理、灾后恢复工作经费和应急人员补助等。
5、培训和演练
（1）培训
项目部在脚手架使用过程中，应每季对全部职员进行一次应急知识培训；新职员入场时应接收应急知识（伤员抢救常识、抢险救灾基础常识等等）培训；项目部应抢救援人员应接收专门应抢救援培训（包含紧急情况判定、应抢救援技术、现场处理方法等）。
（2）演练
项目部在悬挑安全防护棚脚手架使用前组织一次演练，使应急人员更清楚地明确各自职责和工作程序，提升协同作战能力，确保应抢救援工作有效、快速地开展。并对演练效果进行分析评定，立即处理演练中暴露问题。
十六、悬挑安全防护棚设计和验算

悬挑防护棚选择14#槽钢作梁，Φ48钢管作次梁，上铺18MM厚九夹板，每边边梁用2根6×19φ20.0光面钢丝绳，强度极限≥1700MPa，每一吊点设ф20预埋吊环，依据《混凝土结构设计规范》（GBJ10-89）第7.9.8要求，吊环采取Ⅰ级钢筋制作，严禁使用冷加工钢筋，吊环埋入深度不应小于30d（钢筋直径），并应焊接或绑扎勾住结构钢筋。
1、荷载取值
1.1恒载按JGJ130-表4.2.1-1脚手板自重标准值木脚手板标准值0.35KN/M2,按双层计算则为0.7 KN/M2。
1.2活载取1KN/M2。

2、次梁荷载计算：
悬挑防护棚取静荷载为0.7KN/M2,活载为1.0KN/M2,则线荷为0.7×0.5=0.35KN/M；活荷载取1.0 KN/M2, 则线荷为1.0×0.5=0.5 KN/M。
2.1次梁静力计算概况:
2.1.1、单跨梁形式： 简支梁
2.1.2、计算模型基础参数：长 L =2.0 M
2.1.3、均布力：
标准值qk=qg+qq=0.35+0.5=0.85 KN
设计值qd=qg*γG+qq*γQ =0.35*1.2+0.5*1.4=1.12 KN
2.2、选择受荷截面
2.2.1、截面类型： Φ48钢管
2.2.2、截面特征： Ix=12.19cm4 Wx=5.08cm3 G=3.84kg/m
2.3、相关参数
2.3.1、材质 ：Q235
2.3.2、x轴塑性发展系数γx：1.05
2.3.3、梁挠度控制 ［v］：L/250
2.4、内力计算结果
2.4.1、支座反力 RA = qd * L / 2 =1.12 KN
2.4.2、支座反力 RB = RA =1.12 KN
2.4.3、最大弯矩 Mmax = qd * L * L / 8 =0.56 KN.M
2.5、强度及刚度验算结果
2.5.1、弯曲正应力σmax = Mmax / (γx * Wx)＝104.98N/mm2
2.5.2、最大挠度 fmax = 5 * qk*L 4/384 * 1/ (E*I)=6.92mm
2.5.3、相对挠度 v = fmax / L =1/ 289
弯曲正应力 σmax= 104.98 N/mm2 < 抗弯设计值 f : 215 N/mm2 ok!
跨中挠度相对值 v=L/289 <挠度控制值 ［v］:L/ 250 ok!
验算经过！
3、悬挑梁计算:

该梁为一次超静定结构，因B、C点均为钢丝绳受拉，把拉力分解成竖向和水平向分力，先按可动铰支座计算出竖向分力，再计算水平向分力。
3.1、梁静力计算概况3.1.3、标准值qk=qg+qq=(0.7+1.0)×2.0=3.4 KN/M
设计值qd=qg*γG+qq*γQ =(0.7×1.2+1.0×1.4) ×2=4.48 KN/M
3.2、选择受荷截面
3.2.1、截面类型： 槽钢： [ 8
3.2. 2、截面特征： Ix=101cm4 Wx=25.3cm3 Sx=15.1cm3 G=8kg/m
3.2.3、翼缘厚度 tf= 8 mm 腹板厚度 tw= 5mm
3.3、相关参数
3.3.1、材质 ：Q235
3.3.2、x轴塑性发展系数γx：1.05
3.3.3、梁挠度控制 ［v］：L/250
3.4、内力计算结果
3.4.1按C点挠度相等计算支座反力

得
得
3.4.2、支座反力

3.4.3、支座反力

3.4.4、最大弯矩 Mmax = 4.20×2.5-4.48×2.5×2.5÷2 =-3.50 KN.M
3.4.5、最大压力 N=17.23KN
3.4.6、最大剪力 Q=4.219-4.5×2.5=7.00KN
3.5、强度及刚度验算结果
3.5.1、正应力σmax = N/mm2 <抗弯设计值 f: 215 N/mm2 ok!
3.5.2、C处剪应力
τC = Q * Sx/ (Ix * tw)＝13.08N/mm2 <抗剪设计值 fv:125 N/mm2 ok!
4、验算钢丝绳抗拉强度
钢丝绳选择6×19φ20.0光面钢丝绳，强度极限≥1700MPa，破断拉力总和≥257kN。断股、锈蚀严重钢丝绳不得使用。
4.1吊点C斜拉钢丝绳所受荷载P1按下式计算：
P=Pc×K
式中K——荷载不均匀系数，取1.5。
P=15×1.5=22.5KN
钢丝绳计算按下列公式：
Px≤
式中：Pg——钢丝绳计算拉力，为22.5KN；
PG——钢丝绳钢丝破断拉力总和（KN）；
a——考虑钢丝受力不均匀钢丝破断拉力换算系数，取0.85；
K——钢丝绳使用安全系数，取8。
若采取6×19，绳芯1钢丝绳：
=8×22.5/0.85=211.76KN
4.2选择ф20钢丝绳，Pg=257KN >211.76KN
安全。
5．选择和钢丝绳配套卡环
钢丝绳吊环：由已选ф20钢丝绳，查表得适用卡环型号为3.3，其安全荷重33KN>22.5KN。
安全。
6．计算工程结构上预埋吊环
依据《混凝土结构设计规范》（GBJ10-89）第7.9.8要求，吊环多采取Ⅰ级钢筋制作，严禁使用冷加工钢筋，吊环埋入深度不应小于30d（钢筋直径），并应焊接或绑扎勾住结构钢筋。每个吊环可按两个截面计算，吊环拉应力不应大于50N/mm2。
吊筋面积Ag===225mm2。
选ф18，则Ag=254.5>225mm2。符合
