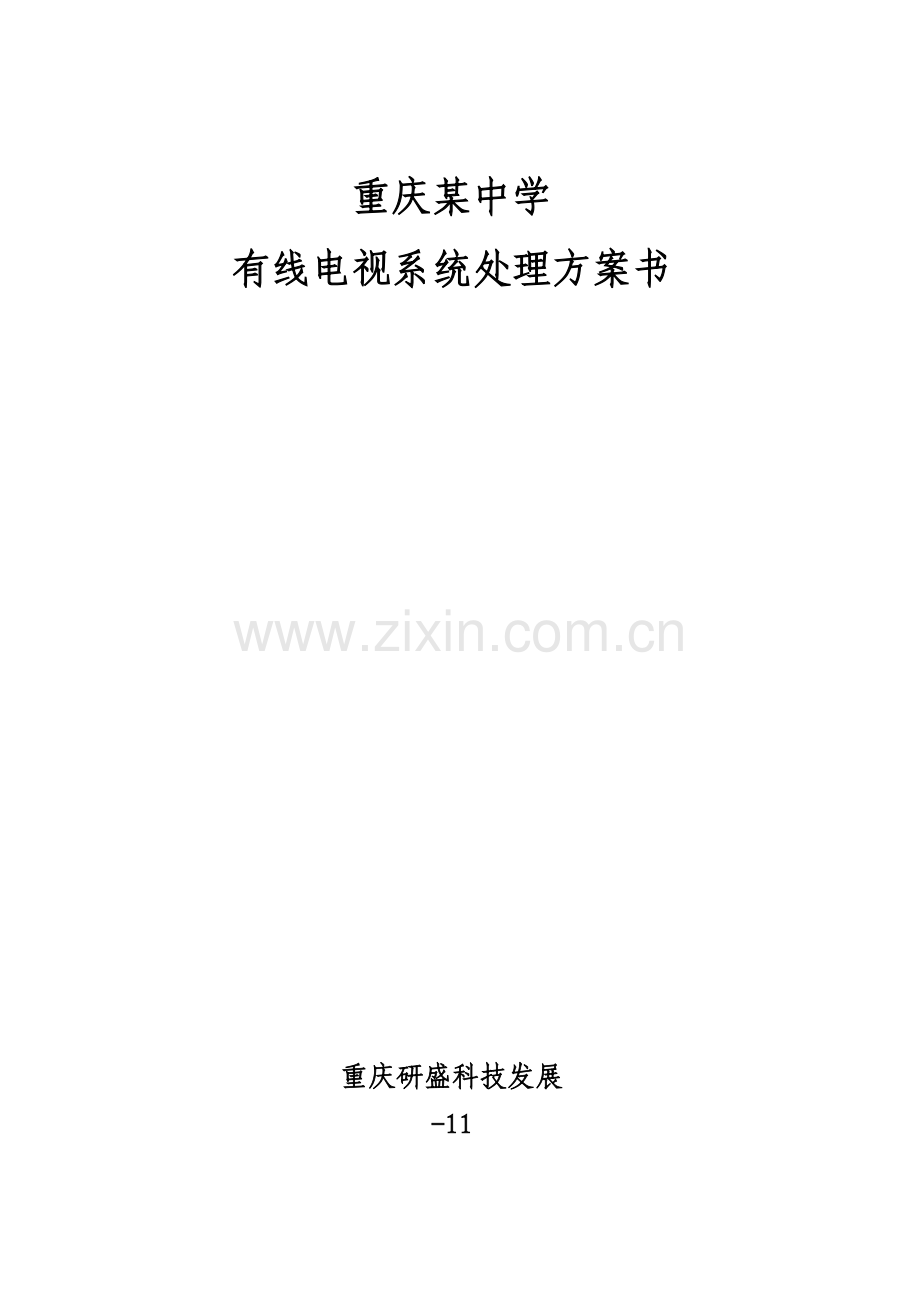

重庆某中学
有线电视系统处理方案书

重庆研盛科技发展
-11

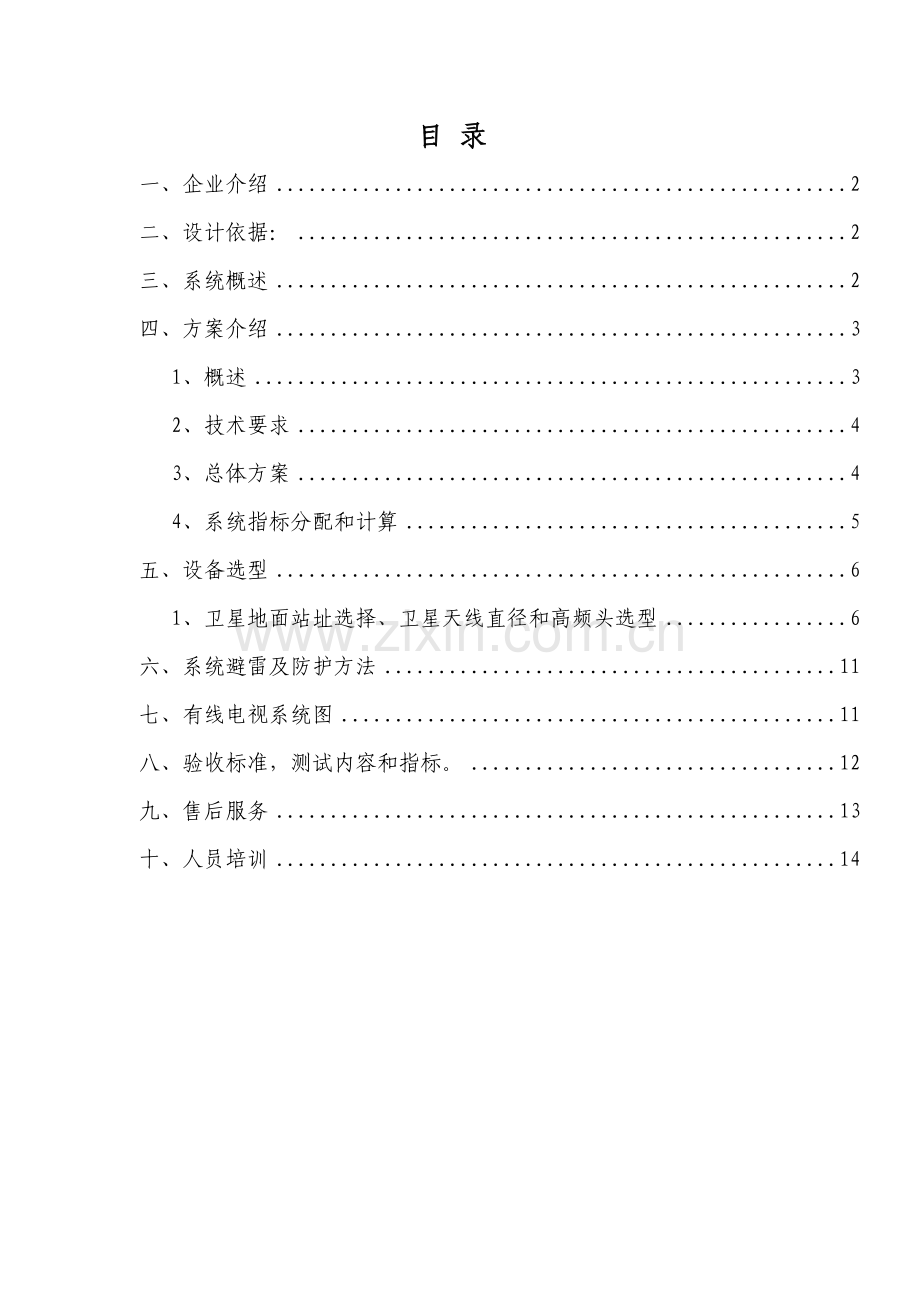

目 录
一、企业介绍 2
二、设计依据： 2
三、系统概述 2
四、方案介绍 3
1、概述 3
2、技术要求 4
3、总体方案 4
4、系统指标分配和计算 5
五、设备选型 6
1、卫星地面站址选择、卫星天线直径和高频头选型 6
六、系统避雷及防护方法 11
七、有线电视系统图 11
八、验收标准，测试内容和指标。 12
九、售后服务 13
十、人员培训 14

一、企业介绍
重庆研盛科技发展（以下简称：研盛科技）创建于西南地域唯一直辖市-重庆，企业总部坐落重庆经开区。研盛科技一直致力于将本身打造成能够为西南地域广大用户提供最为全方面电子电器服务系统集成提供商，企业业务关键包含IT产品分销，防雷浪涌安全系统产品分销，弱电系统集成及IT软件应用及电器成套服务。研盛科技能够为西南地域众多行业大型用户提供全方面系统设备相关处理方案，其中包含IT设备，电器咨询服务，应用软件开发服务，系统集成服务甚至IT外包服务；另外，企业产品销售业务范围也相当广泛，包含个人计算机，服务器，存放产品，计算机配件，安防及网络产品，电器浪涌保护，移动办公设备，手持设备，及系统管理软件，存放软件，中间件，数据软件等产品，服务范围遍布西南各地。
竞争优势
我们专注市场：高标准为用户提供优质系统产品和个性化服务。
我们提供最好产品和服务：我们提供行业顶尖产品资源满足西南市场用户需求。
我们能为您增值：我们为用户、中间商提供增值服务，使她们能够有效管理业务。
我们提供全盘处理方案：我们提供以用户为中心处理方案，为建立在高效、现代企业基础构架之上企业提供更优质系统产品和服务。
研盛科技愿和您携手美好未来。
研盛科技为您想得更多！
企业理念：创新 求实 真诚 感恩
创新实现价值 求实勤劳奉献 真诚关爱用户 感恩回馈社会

二、设计依据：
1、30MHz~1GHz声音和电视信号电缆分配系统 GB6510-86
2、民用建筑电气设计规范 JGJ/Tib-92 15节
3、有线电视系统工程技术规范 GB50200-94
4、建筑防雷设计规范 GB50057-94
5、工业企业共用天线电视系统 GBJ120-88
三、系统概述
依据校园有线电视系统设计关键点要求及有线电视系统发展趋势，综合考虑校园有线电视潜在需求和中国有线电视系统发展现实状况，系统总体技术和装备应达成现在已成熟技术优异水平，有线电视系统选择高质量广播级750MHz邻频调制前端，传输网络设计为单向750MHz邻频传输方法，最大可传输80套电视节目（DS1-DS42，Z1-Z38），本方案实际使用11个频道。
节目套数是本系统方案设计基础参数，它是决定网络传输频带宽度，选择干线传输方法等技术问题依据。系统中选择高质量、低衰减美国物理高发泡同轴电缆，以后可扩展到1000MHz带宽，能满足XX校园现在工作需要，又能适应以后五年到十年技术发展改变。依据设计要求，系统应接收十套节目，本方案拟接收中星6B卫星上电视节目十套。另接收校园电视台自办1套有线节目，累计十一套节目。
依据校园有线电视工程特点和实际需要，系统设计为无干线型有线电视系统，分配系统采取分配分支方法，该方法线路简明清楚，尤其适合于楼群用户分配系统。
本工程按有线电视系统工程技术规范要求属A类，系统应满足下列设计性能指标：
载 噪 比 ≥ 44dB
交扰调制比 ≥ 47dB
载波互调比 ≥ 58dB
四、方案介绍
1、概述
依据有线电视系统设计要求，有线电视系统带宽按750MHz邻频系统设计，实现多功效、多节目、高性能图像，语言，数据等实时传输，适应中国信息产业发展长久需要，适应校园有线电视优异性要求。
750MHz邻频传输系统为现在一般大、中型城市有线电视网所采取，其特点：技术成熟，可选产品较多，传输容量大，最多可传输80个电视频道（DS1—DS42，Z1—Z38），传输图像及信号质量好等特点。
依据XX校园有线电视接收系统设计要求，拟接收下列电视节目内容（具体节目可由业主自行选择，下列节目供参考）：
（1）卫星天线接收电视节目为：
中星6B(东经115.5度)节目
1 中央教育
2 中央少儿
3 中央1套
4 中央2套
5 中央4套
6 中央7套
7 中央9套
8 中央10套
9 中央12套
10 重庆卫视
（2）自办节目1套
如上所述，XX校园有线电视系统共接收节目11套。
2、技术要求
系统方案需符合GB6510 30MHz-1GHz声音和电视信号电缆分配系统技术性能要求,及750MHz邻频传输技术要求及相关国家标准要求。频率配置采取低频分割法，下行可传输80个频道电视信号。依据规范中前端信号源入网标准，信号源质量达不到四级图像标按时不予入网。本方案中前端入网信号源质量达成或超出4.0级，系统终端输出口图像主观评价达成3.5级。
3、总体方案
系统中具体频道安排，考虑避开外界同频干扰和寻呼台干扰，及重庆市有线电视台现有节目所占频道，从而确保本系统来自不一样信号源电视图像全部能够得到高质量传输,
4、系统指标分配和计算
一个优质有线电视系统和合理分布是分不开，因为大楼仅仅存在前端设备和分配网络，是一个无干线传输系统，依据电缆电视系统工程技术规范，系统分配指标：信噪比C/N,互调比IM,交扰调制比CM，组合二次差拍失真CSO，组合三次差拍失真CTB，五项指标国家标准和本方案确定标准作为方案设计依据，见下表：
项 目
C/N
IM
CM
CSO
CIB
国家标准dB
43
57
46
57
57
设计dB
44
58
47
58
58
本有线电视系统为独立前端无干线系统，依据规范系统中分配系数见下表：
项 目
C/N
IM
CM
CSO
CIB
前 端
0.8
0.2
0.2
0.2
0.2
分配网络
0.2
0.8
0.8
0.8
0.8
相关计算公式见下：
C/N = (C/N)S-10Lga
CM = (CM)S-20Lgb
IM = (IM)S-15Lgc
CSO = (CSO)S-20Lgd
CIB = (CIB)S-20Lge
系统各部分指标实际计算结果以下表，其值均优于标准要求值：
项 目
C/N
IM
CM
CSO
CIB
前 端
45
68.5
61
64.9
72
分配网络
51
59.5
49
59
60
中心前端设备是有线系统工程心脏，是确保系统信号质量关键，作为邻频传输前端设备和上述分配计算结果，在选择前端设备时必需满足：
C/N ≥ 45dB CSO ≥ 64.9dB
IM ≥ 68.5dB CIB ≥ 72dB CM ≥ 61dB
大楼分配网络技术指标从计算中能够看到必需满足：
C/N ≥ 51dB CSO ≥ 59dB
IM ≥ 59.5dB CIB ≥ 60dB
CM ≥ 49dB
因为分支分配器不占用系统指标，故大楼分配网络技术指标关键是由楼层放大器决定，从用户分配网看仅有1级放大器，用户分配网络指标即为大楼分配网络技术指标。
五、设备选型
2、前端设备选型
依据XX校园有线电视系统设计要求，本方案提供前端设备为系列高质量、高性能邻频前端设备，。
系列邻频前端设备为870MHz专业级捷变式邻频调制器，是可编程高性能电视调制器，适适用于870MHz以内邻频有线电视系统。在视频信号输入电平有较大改变时，能确保87.5%调制度，并有视频信号预处理电路，使输出信号愈加完美。它采取频道锁码专用电路，由两位数码管直接显示设置频道值，既方便又直观。后面板有中频输出、输入口，可供加密及其它设备使用。特点以下：
² 中频调制，550/870 MHz内邻频传输
² 采取高可靠中频残留边带声表面滤波器
² 带外寄生输出抑制度大于60 dB
² 双重PLL频率锁定，性能稳定可靠
² 有中频输出输入接口，可接加密设备
² 微电脑CPU控制，两位数LED频道显示，有断电记忆功效
² 含有频率微调功效，最大可调范围达±4MHz
² 射频输出电平高达120dBuV
² 极好音频及视频线性度
其关键技术参数为：
视频特征：输入电平 0.5-1.5VP-P（AGC电路控制在87.5%调制度）
0.5~3.0VP-P（手动调整）
音频特征：输入信号电平 250mV~2.5V 输入阻抗 >10KW
射频特征：输出频率 48~870MHz(对应频道CH01~CH57 Z1~Z38)
输入阻抗 75W 频率响应 ±0.75dB(50Hz~5MHz)
微分增益 <3%(87.5%调制度) 微分相位 <3°(87.5%调制度)
色度/亮度时延差<60uS 视频信噪比 ³50dB
频率响应 ±1dB(50Hz~15KHz) 伴音副载波频率 6.5MHz ± 1KHz
最大频偏 ±50KHz 失 真 2%
预加重 75uS 信噪比 ³60dB
输出电平 100~120dBuV 图像/伴音功率比 10~20dB
输出阻抗 75W 带外寄生输出 -60dB
频率精度 <±5KHz
XX型号工程专用卫星模拟接收机是依据国际流行电路技术进行设计，含有独立电路分别处理PAL和NTSC两种制式信号带宽和去加重模式，对PAL-D及NTSC制式电视信号全部有良好接收效果。在音质方面，它含有PANDA-1立体声解调功效，从而使音色愈加宏亮优美。其关键特点有：
² PLL频率合成调谐方法，频率正确、稳定
² 低门限一体化调谐器，性能好、可靠性高
² 兼备PAL-D及NTSC制式信号良好接收效果
² 含有PANDA-1立体声解调功效
² 含有150个频道编程、断电记忆功效
² 1.F.带宽可选择（27/18MHz）
用于接收数字卫星广播节目，MPEG-2视频解码，汉字数字卫星广播接收，支持C波段、KU波段上SCPC和MCPC接收，多个输出端子，后面装有S-视频、视频和声频各两对输出端子 ，前面装有监视器用视频和声频输出端子，备有显示声音状态 及RF调制输入/输出端子。操作简单：中英文荧幕显示，预置频道数据；备有多功效遥控器，便利面板锁定功效，频道—览表显示，接收机状态监测功效。
3、分配网络和设备选型
一个系统好坏，直接由输出口电平直接表现出来，分配网络用户终端关键技术参数，（按国家标准电视信号电缆分配系统技术指标）以下表：

项目
输出电平
dBmV
输出口频道载波电平差dB
任意
相邻
伴音对图像
数值
60-80
10
3
-14 - 23
本方案在系统分配网络设计计算中，因为是邻频传输系统，必需满足以下条件：
² 相邻频道图像载波电平差控制在±2dB。
² 用户输出电平设计控制在65±5dB。
² 任意频道载波电平差控制在8dB。
用户电平实际计算值在62～69dB之间，任意频道载波电平差计算值小于5dB，由此可见计算值满足分配系统技术指标要求。用户电平还有1dB裕度，任意频道载波电平差还有3dB裕度。系统器材选择：
1、主干线电缆要求电缆损耗低，高频屏蔽性能好，阻抗特征好，密封性能好，有很好机械强度。大楼内垂直干线、水平干线采取物理高发泡射频电缆7C-FB，引至输出口支线采取低损耗物理高发泡射频电缆5C-FB，该产品损耗低，机械性能好，防潮性好，使用寿命长，衰减周期长，不易老化。其物理性能见下表：
型号
5C-FB
7C-FB
特征阻抗W
75
75
回波损耗dB
VHF 20
VHF 20
UHF 18
UHF 18
衰减常数dB/100m
50MHz 4.8
50MHz 3.2
200MHz 9.7
200MHz 6.4
800MHz 20.3
800MHz 13.3
电容PF/m
56
54
绝缘电阻MW.Km
0
0
2、楼内放大器
放大器选择XX型号放大器，其技术参数：
工作增益 30dB 工作频带 45-750MHz
不平度 ±0.75dB 工作输出电平 104dB(经典)
工作输入电平 72dB CM 66dB
CTB 73dB CSO 73.5dB
最大输出电平 110dB 噪声系数 8dB
增益调整 0-20dB 反射损耗 14dB
工作频道 60 信号交流声比 >66dB
斜率调整 0-20dB
从放大器指标看，性能是比很好,裕量较大。
3、分支分配和用户终端
分支分配器选择XX型号高隔离度邻频传输用分支分配器，其反向隔离度>25dB，相互隔离度20dB，反射损耗入口/出口>20dB,支路>20dB。
六、系统避雷及防护方法
依据规范要求，架设在建筑物顶部卫星天线，采取立杆安装接闪器保护。接闪器、天线零电位点和天线杆塔在电气上应可靠地连成一体，并和大楼防雷接地系统相连。本工程接地线采取热镀锌25´4扁钢直接和屋顶防雷网相连，共用接地系统。

七、有线电视系统图

八、 项目完工验收
1，首先确定完成协议施工任务后，首优异行自检自查，具体内容包含：
1) 各施工工艺按标准施工程度
2) 各系统基础标准及指标
3) 和协议工程量是否符合
4) 系统连接方法和系统稳定性能指标
5) 设备安装表面工程自查
6) 做好验收资料准备工作
2，工程验收时就提交下列资料和文件：
1）完工图
A)设备系统图
B)布线图
2）假如有设计变更话，需要设计变更证实文件：只要是和原设计方案不符，全部
要有相关说明。
3）工程单
A)施工进度表
B)双方签字证实文件
4）部分关键器材设备相关证实：
A)设备产品说明书
B)保修卡
C)包装零部件
3, 完工验收程序：
A)完成本工程自检自查工作
B)做好资料和准备工作
C)向甲方提交工程完工资料
D)和甲方约定工程验收时间并提供验收时间表
E）双方对工程进行交接
