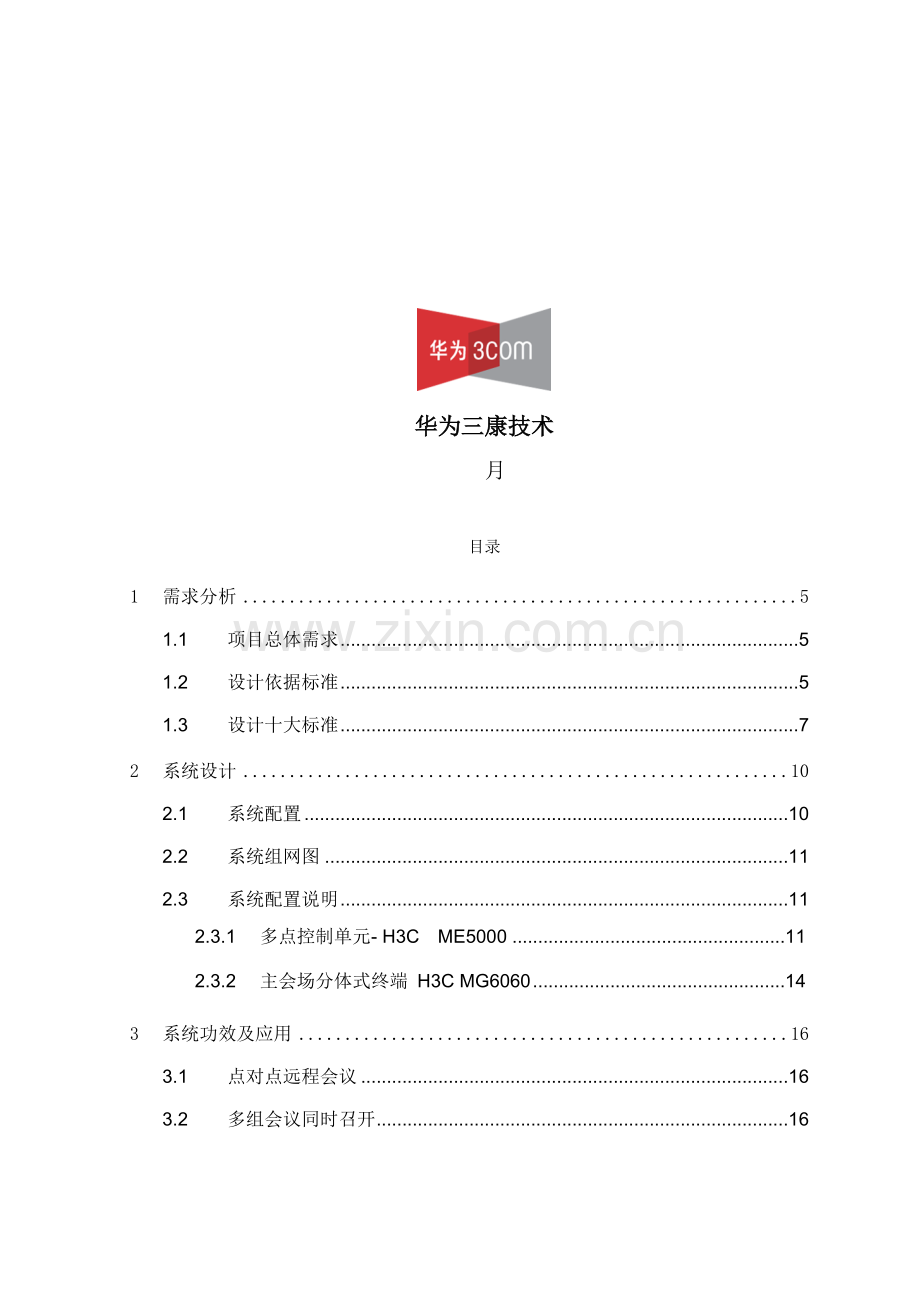

视讯会议系统建设方案

华为三康技术
月

目录
1 需求分析 5
1.1 项目总体需求 5
1.2 设计依据标准 5
1.3 设计十大标准 7
2 系统设计 10
2.1 系统配置 10
2.2 系统组网图 11
2.3 系统配置说明 11
2.3.1 多点控制单元- H3C ME5000 11
2.3.2 主会场分体式终端 H3C MG6060 14
3 系统功效及应用 16
3.1 点对点远程会议 16
3.2 多组会议同时召开 16
3.3 多画面会议 17
3.4 双流会议 17
3.5 多个会议模式 19
3.6 图像轮巡功效 19
3.7 会议控制功效 19
3.8 终端掉线重邀 19
3.9 全路混音及闭音 20
3.10 简体汉字界面 20
4 系统可扩展性设计 20
4.1 系统扩容 20
4.2 级联功效 21
5 系统安全性设计 22
5.1 电信级双机热备 23
5.2 MCU安全性 23
5.3 终端安全性 23
6 网络适应性设计 24
6.1 系统QoS保障 25
6.2 支持混速 25
6.3 带宽优化 25
6.4 跨网段组会 26
6.5 支持防火墙、NAT穿越 26
7 会议室设计提议 28
7.1 视频会议室总体设计要求 28
7.2 视频会议室类型，大小和环境 28
7.3 会议室布局 30
7.4 会议室照度 31
7.5 会议室声学要求 32
7.6 传输条件 32
7.7 会议室实例 33
8 经典案例介绍 34

1 需求分析
1.1 项目总体需求
本工程完成后，能在XXX视频会议系统内实现交互式会议、立即交流，远程培训等功效。该视频会议系统应该是一个技术优异、成熟可靠、性能优异、扩展灵活、标准开放系统，而且能够综合考虑到该系统中长久发展计划，在网络结构、网络应用、网络管理、系统性能等各个方面适应未来视频会议和多媒体应用发展，最大程度地保护已经有投资。
（请加入招标书内系统需求）
1.2 设计依据标准
（1）国家标准：
《64~1920kbit/s会议电视系统进网技术要求》GB/T 15839-1995
《会议电视系统工程设计规范》YD/T5032-(1月开始实施)
（2）国际标准
ITU-T协议
ITU-T H.225：基于分组网络多媒体通信系统呼叫信令和媒体流传输协议
ITU-T H.230：视听系统帧同时控制和指示信号C&I
ITU-T H.231：用于2Mbit/s以下数字信道视听系统多点控制单元
ITU-T H.242：相关建立使用2Mbit/s以下数字信道视听终端间通信系统
ITU-T H.243：利用2Mbit/s信道在2～3个以上视听终端建立通信方法
ITU-T H.245：多媒体通信控制协议
ITU-T H.246：支持H系列协议多媒体终端之间交互
ITU-T H.261：相关P X 64kbit/s视听业务视频编解码器
ITU-T H.263：相关低码率通信视频编解码
ITU-T H.281：在视频会议中应用H.224远端摄像机控制规程
ITU-T H.282：远端设备控制逻辑通道传输
ITU-T H.283：多媒体应用远端设备控制协议
ITU-T H.320：窄带电视电话系统和终端设备
ITU-T H.323：基于不确保QoS分组网络中多媒体业务框架协议
ITU-T H.331：相关视频会议系统单向接收通讯规程
ITU-T T.120系列提议：视频视听系统用户层数据协议
T.121：常规应用模板
T.122：用于声像会议和视听会议多点通信业务
T.123：用于声像会议和视听会议网路特定传输规程
T.124：通用会议控制
T.125：用于声像会议和视听会议多点通信工程详述
T.126：多点静止画面和注解协议
T.127：多点二进制传输协议
T.128：多点应用程序共享
ITU－T G.703：数字系列接口物理/电气特征
ITU－T G.704：用于一次群和二次群等级同时帧结构
ITU－T G.735：工作在2Mbit/s并提供同时384kbit/s数字接入和/或同时64kbit/s数字接入基群复用设备特征
ITU－T G.711：话音步率脉冲编码调制
ITU－T G.723：语音双速率编解码标准
ITU－T G.722：自适应差分脉冲编码调制（APPCM）语音编码标准
ITU－T G.728：低时延码本激励线性估计编码
（3）中国家标准准
YD/T5033- 会议电视系统工程验收规范
GB/T15839-1995 64~1920kb/s会议电视系统进网技术要求(暂行要求)
GB/T16858-1997 采取数据链路协议会议电视远端摄像机控制规程
TZ020-95 64~1920kb/s会议电视网路技术体制(暂行要求)
YD/T822-1996 P×64kbit/s会议电视编码方法
YD/T927-1997 用于音像和视频会议业务多点通信服务
YD/T936-1997 音像和视频会议业务多点通信服务协议
YD/T948-1998 多媒体会议业务通用应用模板
YD/T970-1998 通用会议控制
YD/T971-1998 多媒体会议特定网络数据协议栈
YD/T995-1998 多媒体会议业务数据协议
YDN077-1997 中国公众多媒体通信网技术体制（暂行要求）
YDN075-1998 中国公众多媒体通信网网络管理规范
YDN090-1998 多媒体会议型业务技术要求(窄带会议型业务)

1.3 设计十大标准
基于视频会议发展趋势，华为3Com企业提出了对视频会议系统选型 应遵照以下十大标准：优异性、标准性、实用性、集成性、可扩展性、灵活性、易操作性、安全性、可靠性和经济性。
1．优异性
系统设计达应到业界领先水平，遵照相关国际标准和中国外相关规范要求；采取当今最新和尖端IT、通信、多媒体处理和视频会议等成熟技术。符累计算机、网络通讯技术和视频会议技术最新发展时尚。且整体系统设计切实可行并轻易实现。
2．标准性
会议电视多年来得到蓬勃发展，其中一个关键原因就是ITU-T一系列相关会议电视国际标准制订。 系统设计应严格根据国际和国家标准设计。具体包含：遵照标准整体协议框架，提供标准接口，使用标准音视频协议，支持标准视讯和数据协同工作方法等。使系统含有较高兼容性，能够和其它中国外主流厂家设备系统平滑级联或互通。
基于H.323标准，在IP网络基础上构建视讯系统，能够和其它业务共享带宽，实现三网合一，充足利用资源，符合标准性标准。
3．实用性
提议系统设计既强调优异性也要重视实用性，依据中国用户实际需要进行系统配置；系统设计应符合工程实际需要；针对实际应用特点，含有多个管理方法：终端图形界面、WEB界面；并能支持汉字会场名，会议专题、会议临时通知等文字提醒，能够使视讯会议发挥更佳临场效果。
4．集成性
从易维护角度考虑，系统应高度集成，体积小，重量轻，移动方便，功耗低；同时在高度集成小型化前提下，应含有多个功效。
5．可扩展性
系统设计要考虑以后网络和业务发展，留有充足扩充余地，方便地实现视频系统扩展和升级。系统设计要考虑以后网络及视频发展，应含有较强扩展性；MCU采取10/100/1000M以太网接口连接，最好含有二个以上网口；能为用户提供网络负载均衡功效。
6．灵活性
要求系统参数配置少，调整少，自动化程度高，使用方便，操作简单；
要求MCU支持Web 远程管理方法。Web 管理方法要比Client 端软件管理方法灵活很多，能够实现移动会议调度，如当领导到外地视察，需要开现场视讯会议，假设采取Client 端软件管理方法则需要在外地会场再安装一套Client 端管理软件，而采取Web 管理方法，用户不需要安装任何管理软件，任意一台PC 全部可直接经过浏览器管理调度视讯会议。
7．易操作性
MCU和终端全部应采取基于WEB图形化操作界面，全汉字人机对话模式，易于操作、维护和管理。终端含有一定会控功效，便于使用者用遥控器进行操作。
8．安全性
系统应含有系统级安全性，用户级安全性，维护级安全性。系统级安全性：系统应采取标准硬件集成、嵌入式操作系统结构，有效抵制网络病毒和黑客等攻击。用户级安全性：MCU应含有多级密码保护；终端应能提供配置数据安全功效。远程控制和维护安全：终端远程Telnet 、WEB Server功效，应为每种业务分配用户名和密码。
9．可靠性
系统结构集成度高，能够长久稳定工作，确保7*二十四小时不间断地稳定可靠运行，适应工作环境能力强，故障率低，维护维修方便。
考虑到管理人员误操作或非正常断电或设备意外故障情况，MCU应能提供双机热备技术。备份MCU将立即接替原MCU将会议继续召开，确保了重大会议连续稳定地召开，减轻会议管理人员负担。
10．经济性
在满足系统各项性能指标和功效要求前提下，应努力争取较高性能价格比。包含系统本身价格（包含系统、技术服务和培训）；系统运行后经济效益预算可能收益；对系统实施现场特殊要求所需费用；对系统集成所需相关软件和硬件等开发费用；系统无偿升级。

2 系统设计
2.1 系统配置
为组成****视讯会议系统，在中心会场配置1台ME5000。ME5000可经过模块叠加，扩展到更大规模容量，并支持最高4M高清终端接入。ME5000系列MCU支持支持16画面分屏显示，并可提供语音激励模式、导演模式、主席模式、连续出席模式等多个会议模式，从而为用户在会议调度和控制管理上提供极大方便。ME5000具体信息可参见附件中产品说明。
在主会场，分会场配置H3C高清视讯终端MG6060。H3C MG6060终端支持H.263、H.264等视频编解码协议，并采取了专有视频前、后处理技术，使得图像质量大大提升，在周围环境光照较差或会场颜色搭配不甚友好情况下，依旧能够得到清楚、自然图像。视频功效关键特色功效包含动态4CIF高清图像、H.239双视频流传送、画中画（PIP）、双屏显示、分屏显示、VGA输入、VGA输出、桌面传送、图像屏蔽、图像参数调整等。相关H3C MG6060终端具体信息参考附录中产品说明。

设备名称
设备型号
数量
地点
MCU

XXX中心机房
终端

XXX会场
终端

XXX会场
终端

XXX会场

2.2 系统组网图
H3C MG6060
管理台
主会场
H3C ME5000
H3C MG6060
……
分会场
H3C MG6060
H3C MG6060

2.3 系统配置说明
2.3.1 多点控制单元- H3C ME5000

H3C ME5000多媒体服务器是华为3Com 于推出最新款视频会议MCU产品，产品特征包含多达16画面多画面切分切换控制、汉字字幕功效，更含有H.264视频编解码四分屏使多分屏画面愈加清楚。整个产品采取优异工艺步骤制作完成，性能卓越，稳定，突出强调视频会议实时、稳定、安全、流畅召开等特点。
H3C ME5000多媒体服务器优越性具体表现在：
独创特征
双机热备：H3C ME5000支持MCU双机热备技术使用，完善地处理了视频会议召开过程中，不可避免会出现因意外情况造成工作中MCU不能正常运行现象。
设计特征
外观典雅：黑色面板和机身，外观典雅，尽显会议室豪华气氛
体积小巧：标准19英寸1U硬件设备，可上机架。
性能稳定：满足7×二十四小时不间断运行需求，MTBF大于120,000小时。
安全可靠：标准硬件集成、嵌入式操作系统结构，系统稳定可靠，无病毒感染之忧。
界面友好：操作界面秉承一贯简约风格，界面友好，无专业技术背景也能顺利学会操作。
操作简单：全汉字浏览器界面，能经过网络对设备进行远程管理，机房操作不再是必需。一键式群邀会议召集方法方便快捷。
应用特征
兼容性强：完全兼容多种品牌H.323标准MCU、视频终端。
多个级联方法：业内独创互控级联功效，支持无限级级联功效。
出色网络适应性：多网口多路由技术实现跨接多个网段。
优异加密技术：多角色管理模式，多级密码保护使系统维护安全无忧；支持终端管理权限，实现愈加科学合理使用终端资源；支持模板权限管理，实现了模板高效科学管理。
功效特征
基础功效
最大会议呼叫带宽支持4M。
支持ITU-T最新视频标准H.264。
支持CIF、4CIF和XGA视频格式。
支持G.711U/A，G.722，G.728音频标准。
多分屏功效：单台MCU最大支持16分屏
支持2，3，4，5＋1，3+4，7＋1，9，8+2，12+1，16，画中画多个动态分屏切换。
支持H.264下四分屏。
汉字会场名称，滚动汉字字幕
支持静态及动态字幕，方便用户即时信息传输。
支持会场名称显示，方便用户分辨不一样会场。
会议控制功效
远程摄像头控制功效（FECC）。
自动断线重邀。
支持召开混速会议。
智能全路混音功效。
支持八组会议，实现多用户，多角色。
支持导演模式，主席模式，语音激励模式，连续出席等多个会议控制模式。
会议模板、预聚会议、即时会议等多个会议召集方法，随心选择。
多分屏模式下任一分屏中显示会场支持手动控制、语音激励和会场轮巡三种选择方法。
主会场轮巡功效，实时浏览各个分会场场景。
广播者轮巡功效，实现各个会场轮番讲话。
集中和分路静音控制功效，屏蔽无须讨论会场声音进入，降低噪音。
数据功效
支持动态双路视频流传输。
组播功效
以组播方法将会议实况进行网络直播，用户可实时接收会议信息。
2.3.2 主会场分体式终端 H3C MG6060
H3C MG6060多媒体网关是华为3Com企业推出新一代高性价比分体式视讯终端，同时支持H.323和SIP协议，支持H.263/H.264编码技术和4CIF高清楚图像分辨率，最高能够提供4M会议带宽，为用户提供DVD画质高清楚图像。

H3C MG 6060
产品特点：
1、高清楚会议效果
采取业界优异H.264编码方法; 支持H.263 4CIF高质量视频图像显示, 最大支持4M会议接入速率，可为用户提供高清楚图像质量。
2、H323/SIP 双协议栈支持
设备支持H323/SIP双协议栈, 能够满足用户不一样网络环境下组网需求, 配合基于H323协议MCU组网能够提供强大视频会议能力, 丰富会控功效极大方便用户操作。
3． XGA输入输出功效
支持即插即用XGA输入、输出功效，最高可达1024×768分辩率；用户可将胶片、WORD文档、 Flash和动态图像实时传送给远端会场，会议愈加轻松、方便。
4、支持H239双流实现多视频流发送
设备支持H239双流协议，能够将演示计算机经过VGA接口直接连到会议终端从而实现视频和内容同时展现,极大提升协同办公能力。 能够支持两路活动图像，或一路活动图像加VGA静态图文传输，分辨率最高为1024*768。
5、简单设备管理和配置
支持设备配置项导入导出和批量配置，降低设备配置维护复杂度，便于大规模布署。提供丰富管理配置功效和方便快捷图形界面操作。

3 系统功效及应用
3.1 点对点远程会议
用于<XXX项目名称>各级领导、各部门领导之间会议，这是<XXX项目名称>视频会议系统关键会议方法之一。如：XX领导听取各部门、各下属单位领导工作汇报，使XX领导能够对重大事件作出最快了解、处理。
各部门、各下属单位之间点对点工作交流会议。如：对某个关键活动情况进行通报、对地域性计划活动进行布署等。
该功效同时适适用于作为远程工作安排和远程工作讨论手段。如重大活动中重大问题处理，各级领导就能够经过本系统进行远程汇报、交流、处理等。
在会场使用遥控器直接呼叫对方号码（或从电话本选择呼叫）即可，无需其它人帮助，假如呼叫不成功，依据反馈提醒信息（类似于对方忙等），用户做少许操作即可完成呼通进行视频通信。

3.2 多组会议同时召开
本方案推荐使用MCU能够支持多组会议同时召开，在实际应用中，企业内部不一样子企业之间或部门之间需召开不一样视频会议，相互之间不能有干扰，本方案MCU完善处理了这一问题：
同一H3C ME5000中能够支持同时召开8组多点会议，能够配置多个会议模板，包含会议模式、传输速率、音视频算法等，这么每次开启相同配置会议时，无须重新进行配置，而是从会议模板中直接开启符合要求会议即可。
能够配置多个和会者模板，这么在定义每个会议里参与者时，能够直接从和会者模板中调用，降低了配置会议负担。
会议模板和和会者模板能够储存在H3C ME5000内置数据库中。
能够预置（预约、预定）会议。预置会议和和会者储存在H3C ME5000数据库中。极大满足了用户需求。

3.3 多画面会议
系统提供了2、3、4、5＋1、3＋4、7＋1、9、8+2、16分屏等多画面显示功效，其中每个子画面能够随意选择，也能够随意设置某个分会场在多画面中位置，某个子画面能够轮巡，也能够经过语音激励切换。在会议进行中，多种分屏模式可实时切换，随时将画面显示切换为所需要分屏模式，不会造成断会等不良情况。

其中每个画面有三种选择模式：能够显示某个特定会场；能够设置各个会场轮巡，也能够经过语音激励切换会场。举例以下：
在三分屏模式下我们将上面居中画面设置为手动切换，设成主会场画面；将左下角画面设置为语音激励，则讲话会场画面将出现在左角；将右下角画面设置为自动轮巡，则其它各会场将按系统设定时间进行轮巡，其它分会场画面将逐一显示在右下角。
在会议进行中，多种分屏模式可实时切换，随时将画面显示切换为所需要分屏模式，不会造成断会等不良情况。
3.4 双流会议
双视频流传输是指同时传输两路动态视频到各分会场：双流是指分会场能够将本会场两路视频同时传输到MCU上，MCU 能够将两路视频同时传输到各分会场。ME5000是业界在MCU 上实现双视频流技术质量最好、兼容性最好而且稳定性最好厂家之一。经过MCU 能够将任意会议终端第二路视频传输到其它会场，适适用于在开会同时，对文件、图片讲解，使会议愈加生动，内容愈加丰富。
在双视频流传输中，第二路流能够是PC 画面、DVD 动态画面、幻灯片、辅助摄像头或电子白板等，在传输PC 画面时，能够支持最高XGA（1024*768）分辨率。
下面是分会场采取3台显示设备同时显示看到效果：
远端会场主视频
远端会场辅流(胶片)
当地图象

图1 采取3台显示设备会场双流显示效果
对于很多分会场通常只有1台显示设备情况，华为3Com企业视讯终端提供在1台显示设备上同时显示“远端会场图像＋远端胶片＋当地会场图像”，显示模式可经过终端遥控器灵活选择：远端图像、远端胶片、远端图像＋远端胶片、远端图像＋远端胶片＋当地图像，实际显示效果以下图所表示：
远端会场主视频
远端会场辅流(胶片)

图2 在一台显示设备上显示远端图像＋远端胶片
3.5 多个会议模式
含有多个会议控制方法：主席控制、导演控制、语音激励、自动轮巡等控制方法。本方案推荐使用MCU能够实现主会场单独选择观看任意分会场图像，而不改变分会场所看图像。
3.6 图像轮巡功效
ME5000 支持主会场轮巡、广播轮巡功效、定制轮巡功效：
主场轮巡：主会场能够轮巡观看分会场图像，这么会议主席能够随时了解各个分会场情况，方便控制会议进度和维持会场气氛。
广播轮巡：全部会场一起轮巡观看各个会场图像，充足调动各个会场主动性，愈加好调整会议气氛。
定制轮巡：对参与会议会场进行筛选，将不参与轮巡会场排除在外。
3.7 会议控制功效
ME5000提供完善会议控制功效，包含指定/取消主席、申请讲话、字幕设置、广播会场、多分屏设置、多分屏轮巡、会场静音、会场闭音、添加会场、删除会场、呼叫会场、挂断会场、会议召集、结束会议、掉线重邀、会议结束提前通知、群邀上线、主场轮巡、广播轮巡、终端控制等等。

3.8 终端掉线重邀
当碰到开会过程中终端掉线现象时，为节省会议重组时间，免去逐一重邀终端麻烦，能够使用手动群邀方法使掉线全部终端重新加入会议；或也能够使用自动群邀终端上线功效，即每隔一个固定时间，MCU会重新邀请一次全部终端上线，避免了因为管理员没有立即发觉，而造成分会场脱离会议情况，确保了会议顺利进行，同时能够节省更多宝贵时间并能简化会议管理员操作。
3.9 全路混音及闭音
为了增加讲话会场和其它会场互动性，即使讲话会场立即听到其它会场对演讲内容反馈，也为了全部会场能够对讲话内容进行讨论，MCU必需支持全路混音。不过大部分MCU全部只能支持到4路或8路混音，而本方案推荐使用MCU能够实现全路混音，即全部接入会议终端全部能够参与混音。
当终端不支持申请讲话功效时，假如系统采取全路混音方法，还能使全部分会场和会人员能够经过语音通知会议主席要求讲话，这么大大节省了申请讲话操作时间，同时使电视会议更人性化。
而有时为了避免全路混音带来声音嘈杂等现象，能够利用麦克风闭音或音响闭音功效来屏蔽掉一些会场声音：麦克风闭音可使受控会场声音无法传输出来；音响闭音则使该会场无法听见声音，以满足用户在会议过程中多种需求。
3.10 简体汉字界面
本方案推荐使用MCU提供了多个语言管理界面，用户依据自己需求可选择汉字简体、汉字繁体和英文管理界面。
能将全部不支持汉字终端名称在会议管理界面中显示汉字名称，方便会议管理员和会议主席维护和操作会议。同时将在线人员和离线人员分离，这么方便会议管理员和会议主席检验哪些终端在线和哪些终端离线。

4 系统可扩展性设计
4.1 系统扩容
华为3Com视讯系统支持平滑扩容，用户可依据实际情况灵活选择扩容，具体以下：
1、MCU扩容
ME5000 MCU采取外部模块化配置，每个MCU既能够作为中心MCU一部分使用，也能够作为一个模块单独使用。假如目前系统配置ME5000 MCU容量不够，只需要另外增加新ME5000模块，经过IP网络和原有设备连接，即可扩大系统MCU容量。
2、终端扩容
华为3Com提供系列终端可选择，您能够依据具体需要选择。终端安装无需专业人员帮助，经过随机附带用户手册即可快速安装好。

4.2 级联功效
在大型视频会议系统中，为了增加某个会议中会场数目；确保处于不一样地域终端能够参与到一个会议中；或因为会场数目需要增加，不过用户处网络带宽不许可，这些情况全部能够经过级联来得四处理，即在每个MCU中选择一组会议进行级联，从而确保这些会议下终端能够一起召开一个会议，而且单台MCU全部功效在级联下均能够实现，会议操作方法和操作界面也不改变，很方便。本方案推荐使用MCU级联方法有互控级联和非互控级联两种级联模式。两种级联模式各自含有不一样功效优势。
1) 非互控级联
非互控级联表示即使这多个会议在一个大会议中，不过每个小会议控制是相互独立，有各自管理员来召开、控制、结束会议。
2) 互控级联
互控级联表示其中会有一个会议是主控制者，由它控制整个会议过程，包含选择广播图像等功效；其它会议全部是被控者，只能选择召开或结束自己会议，无法控制其它会议，这种情况下只需要一个管理员进行集中控制。
本方案MCU支持二级互控级联和无限级简单级联，满足视讯网络灵活布署需要。

5 系统安全性设计
本方案中使用设备均采取最优异系统设计和硬件结构设计，充足确保了视频会议系统安全性，其安全性关键表现在以下多个方面：
5.1 电信级双机热备
ME5000提供双机热备技术。当管理人员误操作或非正常断电或设备意外故障时，备份ME5000将立即接替原ME5000将会议继续召开，确保了重大会议连续稳定地召开，减轻了会议管理人员负担。

5.2 MCU安全性
本方案推荐使用MCU设备采取高度集成一体化硬件平台设计，没有硬盘和插槽等结构，整体设计为标准19英寸1U设备，这种设计方法能够有效地降低设备硬件故障点（如插板松动等），极大地提升硬件平台稳定性。
MCU设备采取专用嵌入式操作系统，这种系统开放性很小，能够有效地预防病毒感染。
另外，出于对系统管理安全性考虑，设备实施用户权限划分管理，并含有密码保护功效，含有极高系统安全性。

5.3 终端安全性
为系统提供充足保护方法，预防非法操作对系统和会议产生不良影响，终端侧系统安全认证关键经过权限控制和密码控制实现：
Ø 会议控制安全
本系统终端提供了强大会议控制功效，为了维护会议秩序，确保会议控制权限不能随意变更，端提供了会议控制口令，确保主席控制权有效。
会议控制密码支持：召集会议主叫终端在召集会议时设定会议控制密码，会议中在任何一台终端上进行会以控制必需先输入此密码，以预防非法操作影响会议进行；

Ø 配置数据安全
本系统终端提供了数据配置安全功效，能够为每个终端设置数据配置口令，操作者进入“系统”界面时需提供密码；避免用户信息泄密和被随意更改，尤其在部分公共会场下，能够确保终端本身配置数据不被非法篡改。

Ø 远程控制和维护安全
本方案推荐终端提供了远程Telnet 、WEB Server功效，同时为每种业务分配了用户名和密码，用户在享受这些远程维护功效带来好处同时，也能够避免由此带来安全性问题。
Telnet调试用户权限分级管理：用户分为管理级和用户级，登录时必需提供对应用户名称和密码。其中管理级权限不对一般用户开放。
当远方会场对本端进行升级时，远方会场必需验证本端口令，才有资格对本端进行远程升级；只有经过本端确定，远端会场才能对本端进行远程升级。这种远程升级双保险机制，能够预防非法用户恶意对本端升级，预防授权用户对本端随意升级。

6 网络适应性设计
因为视频会议系统基于H.323协议，其全部数据全部经过以太网传输，所以其视频质量很大程度上依靠于网络环境优劣。在网络条件不好情况下，本方案推荐使用MCU关键经过以下多个方面确保音视频传输质量：
6.1 系统QoS保障
本方案推荐使用MCU支持RTP/RTCP (实时传输协议/实时传输控制协议)，可有效纠正包延时、包失序和包抖动，从而确保了音、视频连续性和语音图像同时。
同时，经过设置音、视频缓冲区大小，能够确保放出来画面和声音保持连贯性；还能够经过修改终端发给MCUI帧频率，MCU发给终端I帧频率，和MCU编解I帧频率，经过这些全部能够从一个侧面确保播放出音视频质量。
视频终端也含有卓越IP网络抗丢包能力，经过和MCU配合，能够实现端到端QOS保障机制。独到QoS确保技术，使得在IP网络丢包10％时，仍能确保终端不掉会，而且声音基础正常收发；在3%以下丢包时，图像能够基础可看，即使有部分模糊，不过能够快速汇聚，声音基础正常；在1%以下丢包时，图像声音基础不受影响。
一样在网络抖动、延时、包误差等指标上，也比国际标准有了大幅度提升。
终端支持IP点对点自动降速功效，即在网络丢包情况较严重时，经过一定技术策略将码流降速至丢包能够忍受范围内，适应实际网络。
6.2 支持混速
本方案推荐使用MCU支持混速功效。因为实际情况中各个会场网络条件可能不相同，所以为了确保不一样带宽终端全部能够参与到会议中来，MCU必需支持各个终端以不一样带宽加入到会议，在此条件下还要保障各个会场有很好图像和声音质量。
6.3 带宽优化
假如各分会场之间采取网络带宽不高，在承载视频业务同时还要运行其它业务，资源比较担心。这种情况下假如使用GK,GK能够依据网络情况自动分配带宽，保障了视频会议继续进行和数据正常传输。
6.4 跨网段组会
因为用户处网络可能会分为不一样网段(数据网、视频会议网等等)，为了确保这些不一样网段终端全部能够加入到一个会议中，所以本方案推荐使用MCU尤其设计了多网口多路由技术，它提供4个以太网口，其中3个是会议连接网口，能够跨接不一样网段，而且能够做网络负载均衡。

6.5 支持防火墙、NAT穿越
当碰到需要跨接公网和私网时，肯定需要视频数据经过防火墙和NAT，不过视频会议媒体流需要经过RTP协议来传输，而传输所需要源端口和目标端口是动态确定。而防火墙对于H.323协议，需要开放端口为1718或1719(发向网守RAS消息所用端口)、1720(呼叫信令消息所用端口)。所以这么设定无法确保音、视频数据传输。
对于NAT，NAT在公网地址和私网地址之间起翻译作用，所以让不满足条件IP包不能够穿透NAT。NAT对HTTP等端口固定通常应用协议，只需要转换IP/TCP/UDP头，即可很好地实现穿透，但对H.323等视频应用来说，是在控制信息中动态地协商媒体流端口，信令协议里面IP地址也是私有，即NAT无法获取到该IP地址来进行私网IP地址到公网IP地址转化，所以该数据包无法在公网上路由。即音、视频数据包无法穿越NAT。

所以本方案推荐使用MCUME5000把两个网口分别跨越在内、外网，平时工作数据流经过NAT/FW设备来流动，NAT/FW设备能够保障这些数据流安全性；而视讯会议视音频流没有经过NAT/FW设备而直接和ME5000进行交互正常进行视讯会议，同时ME5000会拒绝其它非视讯会议数据访问。

7 会议室设计提议
会议室是开会场所，同时又是放置会议电视设备场所，所以会议室设计合理性决定了会议电视图象质量，也直接影响了开会效率。完整视讯会议室计划设计除了可提供参与会议人员舒适开会环境外，更关键是逼真地反应现场（会场）人物和景物，使和会者有一个临场感，以达成视觉和语言交换良好效果，由会议室中传送图像包含人物、景物、图表、文字等应该清楚可辨。
对会议室设备，需准备必需不间断电源，如1KVAUPS，避免在会议进行过程中忽然停电而造成会议中止情况。具体会议室建设要求以下：
7.1 视频会议室总体设计要求
逼真地反应现场人物和景物，使和会者有临场感，以达成视觉和语言信息交流良好效果。
会议室中传送图像包含人物、景象、图表、文字等，应该清楚可辨。
会议室内温度、湿度适宜，空气流通。
应有消防设备和紧急安全通道。
7.2 视频会议室类型，大小和环境
1会议室类型
会议室类型可依据会议性质进行分类，通常分为公用型会议室和专业型会议室，公用会议是适适用于对外开放包含行政工作会议、商务会议等。会议室内设备、关键包含会议电视终端设备（含编解码器、回声抑制器、受控型主摄像机、配套监视器）、话筒、扬声器、图文摄像机、辅助摄像机（景物摄像等），若会场较大，可配置投影电视机。专用型会议室关键提供学术研讨会、远程教学、医疗会诊，所以除上述公用会议室设备外，还需增加供教学、学术研讨所需设备，如白板、书写机、录像机、传真机、打字机等。
2. 会议室大小
会议室大小和电视会议设备，参与人员数目相关。可依据会议通常所参与人数多少，在扣除第一排座位到前面监视器距离外(该距离是为提供摄像必需取景距离)，按每人2m2占用空间来考虑，甚至可放宽到每人占用2.5m2空间来考虑，15—30人小会议室须30—60 m2，30—50人中型会议室须60—100 m2。 天花板高度应大于3m2。
3、会议室环境
会议室应设置在远离外界嘈杂、喧哗位置。从安全角度考虑，应有宽大入口和出口及紧急疏、散通道，并应有配套防火、防烟报警装置及消防器材。会议室设置应符合预防泄密，便于使用和尽可能降低外来噪声干扰要求。
会议室室内应安装空调，以发明稳定温度、湿度环境，空调噪声应该比较低，如室内空调噪声过大，就会大大影响该会场音频效果。会议室环境要求参数以下：
室内风速：0.1米/秒
室内温度：18～22℃
室内相对湿度：60％～80％
室内环境噪声：48dB(A)
会议室内温度、湿度应适宜，通常考虑为18～22℃室温，60％～80％湿度较合理。电视会议室内摆放有电视会议设备，这些设备对温度、湿度全部有较高要求，保持室内适宜温度、适宜湿度是确保电视会议系统可靠稳定运行基础条件。为确保室内适宜温度、适宜湿度，会议室内可安装空调系统，以达成加热、加湿、制冷、去湿、换气功效。会议室要求空气新鲜。会议室环境噪声级要求为48dB(A)，以形成良好开会环境。若室内噪声大，如空调机噪声过大，就会大大影响音频系统性能，其它会场就难听清该会场讲话，更严重是，当多点会议采取“语音控制模式”时，MCU将会发生连续切换到该会场现象。

7.3 会议室布局
布局标准：确保摄象效果以达成再现清楚图像目标。
布局要求：
1、背景
为了预防颜色对人物摄象产生“夺光”及“反光”效应，故天幕（背景墙）应含有均匀浅颜色，通常多采取兰色或灰色，以使摄像机镜头光圈设置适宜。而房间其它三面墙壁、地板、天花板均忌用黑或鲜艳色彩饱和色，通常采取浅蓝色、浅绿色、浅灰色等等。各墙面不宜采取复杂装饰图案，以免摄像机移动或变焦时图象产生模糊现象。总而言之，会场部署应庄重、朴素、大方。
2、会议桌
会议桌部署采取排式。这种方法部署可使和会者自然坐于桌前就能看清监视器并被摄像机摄入镜头。
3、椅子
应尽可能采取舒适椅子，和加厚椅垫，避免和会人员常常地调整坐姿而在镜头内造成无须要动作。同时椅子上不要装小脚轮，限制移动，以预防离开镜头。
会议桌颜色和亮度也很关键，为了降低脸部阴影，要求采取浅色桌 使光线能经过桌子反射到人脸上。或在桌上铺上浅色桌布。另外，在表克风和桌子之间最好加一层软性材料，如像胶底等，以免造成敲击桌子时造成太大响动。
4、为了确保声绝缘，地板上应铺地毯，天花板应装消音板，四面墙壁应装隔音毯，窗子应安装双层玻璃，桌子辅上桌布。因为会议室进行了隔音处理，房间中含有混响系数通常应在0.35~0.55之间。
5．显示设备摆放
从观看效果来看，显示设备布局常放置在相对于和会者中心位置，距地高度大约一米左右，人和显示设备距离大约为4－6倍屏幕高度。各和会者到显示设备水平视角应小于60度。所采取显示设备屏幕大小，应依据会议电视数据速率，参与会议人数，会议室大小等几方面原因而定。对小型会议室，只需采取29寸至34寸显示设备即可，或大会议室中某一局部区采取；大型会议室应以投影电视机为主，全部采取背投式，可在酌情选择电视机大小，最好将电视机置于会议室最前面正对人地方。
摄像机放置最好位置应和显示设备位置基础相同，扬声器位置可放置在会议室四角，离墙壁最少1米。

7.4 会议室照度
灯光照度是会议室基础必需条件。摄像机全部有自动彩色均衡电路，能够提供真正自然色彩，从窗户射入光(色温约5800K)比日光灯(3500K)或三基色灯(3200K)偏高，如室内有这两种光源(自然及人工光源)，就会产生有蓝色投射和红色阴影区域视频图像；其次是召开会议时间是随机，早晨、下午自然光源照度和色温均不一样。所以会议室应避免采取自然光源，而采取人工光源，全部窗户全部应用深色窗帘遮挡。在使用人工光源时，应选择冷光源，诸如“三基色灯”(R、G、B)效果最好。避免使用热光源，如高照度碘钨灯等。会议室照度，对于摄像区，诸如人脸部应为500LUX，为预防脸部光线不均匀(眼部鼻子和全方面下阴影)三基色灯应旋转合适位置，这在会议电视安装时调试确定。对于监视器及投影电视机，它们周围照度不能高于80LUX，在50～80LUX之间，不然将
