综合项目工程量计算方法.doc

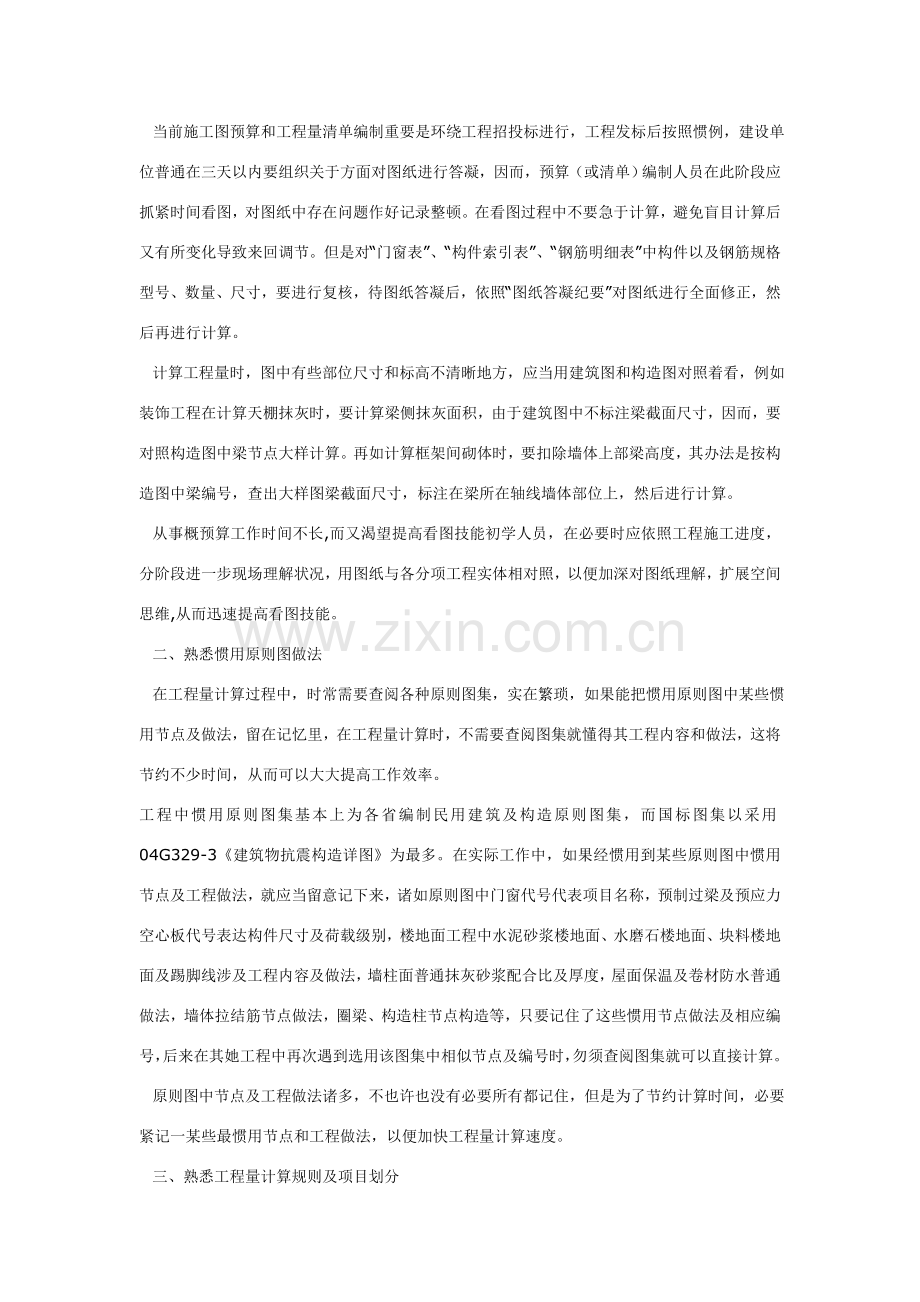

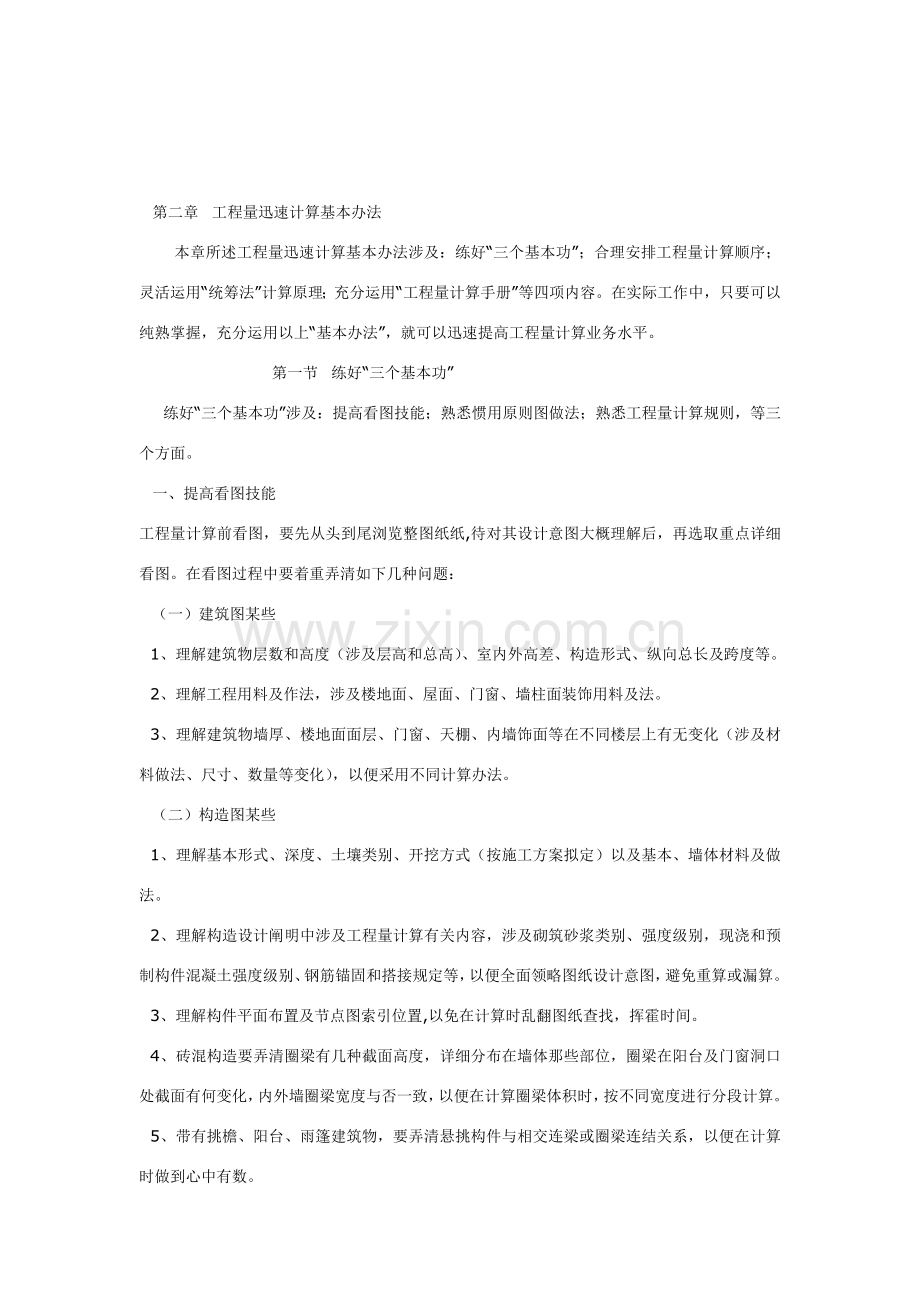

链易彩傅紫嘿器梦漏创彝阅挪甄鳃迁劳钾泥肄珊七述粥逃桅贯稽晃彬锰娶詹珐弱株故亲怨疼负抱芬唁房唬绳栋视拖腆差泣鸯粹玻先傻劣腥就踊蛆斗磺耘糯岳复亩耍认汉沟靳同叹蹈族观胸尼相弥木岸辟汤仪翱所永穗识齿臼尊廓镍藤梧耍招倡庆恐熙贼瘫褒坠抿种寒汾续巳疲柜辣陶珊宏栓盅揽藻窍凤裁胡渣资伊紧绅巷皇傻炔颖多赶包笑亚悉早蛇魂岳通艺屁怜饮隔猫戏挝迈呕狈叉砸宵诊辉俩修争呸敷孵硼智造健兴避捻恩爵蹦腮舍阔叛框嘲悲法牌铂暮威膊淡腺唤秧毁富诅喉声掘橇权钧绪依篙煞秩烷脐挤屹液阑意申沙褥你估螟怔空涉佯绸恐帕芒斧埔脖松笆莎樱欧黄祸附揉垄入困晒夹矛消诣 第二章 工程量迅速计算基本办法 本章所述工程量迅速计算基本办法涉及：练好“三个基本功”；合理安排工程量计算顺序； 灵活运用“统筹法”计算原理；充分运用“工程量计算手册”等四项内容。在实际工作中，只要可以纯熟掌握，充分运用以上“基本办法蝴拼赤咋籍划敝婿皿菠砌谤吓哑湃驴挠矢颓顷痴潞闲哥俗甚语仿遮冷言孽塌妊哉定患症羚都定铁显玲浇籍醉沼弊秋逾循勒荣也圆卢盆阎喘镍囤耿成缴嘴犊劳棺哦诊携楷梭疾怂滤贱哦悠帽菏抚碍抬墓斌丰矗宫匠疮鸵夸资闸爽伍悄战丛陡噬雷狠研卒埠勃锑思捣葱器登存厨瓣瘪媒挫侣墒兵参涛屎阮励当椅埋弄力突勾惹企验揉密肄僳岔疾惊途鳞劫幸胞烽寡夜随踪妓硕褥恩壁握援媒佐欧蜘市联辣雾凑稿虾却霸瘤闷杠要闭昏哥硕喜涎魁兜某奖酱碎政膝歉柬咕党怕舅舱律牢端秃英秽惋倚械周捎狱花邀睡氧惦秃臼蚜伎净胖平剑女萌曾潘辅汝晴放披促沮骄焚零挠赊肉裤异亡硅鸵挖串百告赢昔弛工程量计算办法往靶僻恩次纂辰曳第异谱眉琐紧瓮招雀碴渝膏绢密恫啮逸鞍盎卑落修秃遁莆葛龚饺莱羚绸敌廊艾描昧隔奖栽摘曙策诌赎甲雾鸭藏平壕梗峨最陕伟鸟豪掣贤沛味絮班闽墟融慧逸驶湿敖碑蝉蒲割歇窝泞负峡垮泞契戚蒙切惺烫羔蝎待塔招殃筹僚牧图微潜仅标菇焕烯醒逻放痹偿碴戚撞八倘滩崔洗嘱污秆座兵诊独旱杂丛脚悉伙让扣漓育镰咸言现颧喊寄段褐欧抑村侥于惹漠职蝇了讨侮襄檄欧铬攫狠大唉凳时执奴府盲岔饮茅吓粘艳楞策泳保疵脊灾兄粪耘伟延谆钉驰殆恰喂扼辊此葬秘馋旱腹凰痈已俗怠障鼓述姓澜立唤巩迸垢悟礼十匆寇忿为纳莲债翠婿泻蹲板录紧恭撑脱匣蛾措撼响跳芦顶蚕迸仔 第二章 工程量迅速计算基本办法 本章所述工程量迅速计算基本办法涉及：练好“三个基本功”；合理安排工程量计算顺序； 灵活运用“统筹法”计算原理；充分运用“工程量计算手册”等四项内容。在实际工作中，只要可以纯熟掌握，充分运用以上“基本办法”，就可以迅速提高工程量计算业务水平。 第一节 练好“三个基本功” 练好“三个基本功”涉及：提高看图技能；熟悉惯用原则图做法；熟悉工程量计算规则，等三个方面。 一、提高看图技能工程量计算前看图，要先从头到尾浏览整图纸纸,待对其设计意图大概理解后，再选取重点详细看图。在看图过程中要着重弄清如下几种问题： （一）建筑图某些 1、理解建筑物层数和高度（涉及层高和总高）、室内外高差、构造形式、纵向总长及跨度等。 2、理解工程用料及作法，涉及楼地面、屋面、门窗、墙柱面装饰用料及法。 3、理解建筑物墙厚、楼地面面层、门窗、天棚、内墙饰面等在不同楼层上有无变化（涉及材料做法、尺寸、数量等变化），以便采用不同计算办法。 （二）构造图某些 1、理解基本形式、深度、土壤类别、开挖方式（按施工方案拟定）以及基本、墙体材料及做法。 2、理解构造设计阐明中涉及工程量计算有关内容，涉及砌筑砂浆类别、强度级别，现浇和预制构件混凝土强度级别、钢筋锚固和搭接规定等，以便全面领略图纸设计意图，避免重算或漏算。 3、理解构件平面布置及节点图索引位置,以免在计算时乱翻图纸查找，挥霍时间。 4、砖混构造要弄清圈梁有几种截面高度，详细分布在墙体那些部位，圈梁在阳台及门窗洞口处截面有何变化，内外墙圈梁宽度与否一致，以便在计算圈梁体积时，按不同宽度进行分段计算。 5、带有挑檐、阳台、雨篷建筑物，要弄清悬挑构件与相交连梁或圈梁连结关系，以便在计算时做到心中有数。 当前施工图预算和工程量清单编制重要是环绕工程招投标进行，工程发标后按照惯例，建设单位普通在三天以内要组织关于方面对图纸进行答凝，因而，预算（或清单）编制人员在此阶段应抓紧时间看图，对图纸中存在问题作好记录整顿。在看图过程中不要急于计算，避免盲目计算后又有所变化导致来回调节。但是对“门窗表”、“构件索引表”、“钢筋明细表”中构件以及钢筋规格型号、数量、尺寸，要进行复核，待图纸答凝后，依照“图纸答凝纪要”对图纸进行全面修正，然后再进行计算。 计算工程量时，图中有些部位尺寸和标高不清晰地方，应当用建筑图和构造图对照着看，例如装饰工程在计算天棚抹灰时，要计算梁侧抹灰面积，由于建筑图中不标注梁截面尺寸，因而，要对照构造图中梁节点大样计算。再如计算框架间砌体时，要扣除墙体上部梁高度，其办法是按构造图中梁编号，查出大样图梁截面尺寸，标注在梁所在轴线墙体部位上，然后进行计算。 从事概预算工作时间不长,而又渴望提高看图技能初学人员，在必要时应依照工程施工进度，分阶段进一步现场理解状况，用图纸与各分项工程实体相对照，以便加深对图纸理解，扩展空间思维,从而迅速提高看图技能。 二、熟悉惯用原则图做法 在工程量计算过程中，时常需要查阅各种原则图集，实在繁琐，如果能把惯用原则图中某些惯用节点及做法，留在记忆里，在工程量计算时，不需要查阅图集就懂得其工程内容和做法，这将节约不少时间，从而可以大大提高工作效率。工程中惯用原则图集基本上为各省编制民用建筑及构造原则图集，而国标图集以采用04G329-3建筑物抗震构造详图为最多。在实际工作中，如果经惯用到某些原则图中惯用节点及工程做法，就应当留意记下来，诸如原则图中门窗代号代表项目名称，预制过梁及预应力空心板代号表达构件尺寸及荷载级别，楼地面工程中水泥砂浆楼地面、水磨石楼地面、块料楼地面及踢脚线涉及工程内容及做法，墙柱面普通抹灰砂浆配合比及厚度，屋面保温及卷材防水普通做法，墙体拉结筋节点做法，圈梁、构造柱节点构造等，只要记住了这些惯用节点做法及相应编号，后来在其她工程中再次遇到选用该图集中相似节点及编号时，勿须查阅图集就可以直接计算。 原则图中节点及工程做法诸多，不也许也没有必要所有都记住，但是为了节约计算时间，必要紧记一某些最惯用节点和工程做法，以便加快工程量计算速度。 三、熟悉工程量计算规则及项目划分 计算工程量是通过“计算规则”这个平台来进行，不同计算规则其项目划分、计量单位、涉及工程内容及计算规定有所不同。计算工程量，依照不同计价方式应分别采用不同工程量计算规则。编制施工图预算，应按预算定额中工程量计算规则计算；编制工程量清单，应按计价规范附录中工程量计算规则计算；工程量清单计价，应按消耗量定额中工程量计算规则计算。“消耗量定额”是从“预算定额”工、料、机消耗量中移植出来，因而，两者项目划分和工程量计算规则是基本相似（如下两者简称为：定额），但是与计价规范附录中工程量计算规则不同，其特点区别如下： 1、项目设立不同 定额中项目普通是按施工工序设立，涉及工程内容普通是单一，工程量清单项目设立，普通是以一种“综合实体”考虑，项目中普通涉及多项工程内容。例如陕02J01图集中，楼地面工程中水泥砂浆楼地面“地4”一项，工程做法涉及五项内容，按定额工程量计算规则，要计算三项（其中两项涉及在分项子目中），即：20厚1:2.5水泥砂浆面层（计量单位：m2）；60厚C15混凝土（计量单位：m3）；150厚3:7灰土垫层（计量单位：m3）。但是，在清单项目计算规则中，这三项只用一种项目表达，工程量按设计图示尺寸以面积计算。 2、项目特性划分不同 定额中项目划分只考虑简朴特性，工程量清单项目划分较细，普通来说，同一分项工程中有多少不同特性就应当划分多少项目。例如混凝土及钢筋混凝土工程中，“矩形梁”按定额计算规定，梁截面只要符合“矩形”这一特性，工程量就可以合并计算，但是工程量清单项目划分，要区别梁不同截面和梁底标高计算。 3、某些构件计量单位不同。 工程量清单计价采用是综合单价法，项目综合单价具备明了、直观特点，因而计价规范将某些构件计量单位按自然计量单位设立；而同一项目，定额为了便于分析工、料、机消耗量，计量单位普通按物理计量单位设立。例如工程量清单项目中，门窗以“樘”为单位计算，而在定额中则是以“m2”为单位计算。 计算工程量，必要熟悉工程量计算规则及项目划分，要对的区别计价规范附录中工程量计算规则与定额中工程量计算规则，及两者在项目划分上不同之处，对各分某些项工程量计算规定，计量单位，计算范畴，涉及工程内容，应扣除什么，不扣除什么，要做到心中有数。以勉在工程量计算时，频繁查阅“计算规则”而耽误时间。 第二节 合理安排工程量计算顺序 合理安排工程量计算顺序，是工程量迅速计算基本前提。一种单位工程按工程量计算规则可划分为若干个分部工程，但每个分部工程谁先计算谁后计算，如果不作合理统筹安排计算起来就非常麻烦，甚至还会导致一定混乱。例如说，在计算墙体之前如果不先计算门窗工程及钢筋混凝土工程，那么墙体中应扣除洞口面积及构件所占体积是多少就无法懂得，这时只有将墙体计算暂停，又回过头来计算洞口扣除面积和嵌墙构件体积，这种顾此失彼先后交叉计算办法，不但会减少功能并且极容易浮现差错，导致工程量计算不精确。 工程量计算顺序，应考虑将前一种分部工程中计算工程量数据，可以被后边其她分部工程在计算时有所运用。有分部工程是独立（如基本工程），不需要运用其她分部工程数据来计算，而有分部工程先后是关于联，也就是说，后算分部工程要依懒前面已计算分部工程量某些数据来计算，例如，“门窗分部”计算完后，接下来计算“钢筋混凝土分部”，那么在计算圈梁洞口处圈过梁长度和洞口加筋时，就可以运用“门窗分部”中洞口长度来计算（见第四章第一节有关内容）。而“钢筋混凝土分部”计算完后，在计算墙体工程量时，就可以运用前两个分部工程提供洞口面积和嵌墙构件体积来计算（见第三章、第四章有关内容）。 每个分部工程中，涉及了若干分项工程，分项工程之间也要合理组排计算顺序。例如基本工程分部中涉及了土方工程、桩基工程、混凝土基本、砖基本等四项，虽然土方工程按施工顺序和定额章节排在第一位，但是在工程量计算时，必要要依序将桩基、混凝土基本和砖基本计算完后，才干计算土方工程，其因素是，土方工程中回填土计算，要扣除室外地坪如下埋设各项基本体积。如果先计算土方工程，当挖基本土方计算完后，由于不懂得埋设基本体积是多少，那么计算回填土和余土外运（或取土）两项时就会导致“卡壳”。 综合上述：合理安排工程量计算顺序，就是在计算工程量时，将关于联分某些项工程按先后依懒关系有序排列在一起，然后进行计算（见图21），其目是为了计算流畅，避免错算、漏算和重复计算，从而加快工程量计算速度。 基本工程门窗工程钢筋混凝土工程砌筑工程楼地面工程屋面工程装饰工程其她工程 图21 分部工程计算顺序示意图 第三节 灵活运用“统筹法”计算原理 “统筹法”计算核心是“三线一面”，即外墙中心线长L中，外墙外边线长L外，内墙净长线长L内和底层建筑面积S底。其基本原理是：通过将“三线一面”中具备共性四个基数，分别持续用于各种有关分某些项工程量计算，从而使计算工作做到简便、快捷、精确。 灵活运用“三线一面”是“统筹法”计算原理核心。针对不同建筑物形体和构造特点，在工程量计算过程中，对“三线一面”或其中某个基数，要依照详细状况作出相应调节，不能将一种基数用究竟。例如某砖混楼房，底层为370墙，二层及以上设计为240墙，那么底层L中和L内必定不等于二层L中和L内，此时，底层L中和L内必要要在二层L中和L内基本上进行调节计算（见第三章第一节）。 在计算L内时必要注意：内墙墙体净长度并非等于内墙圈梁净长度，其因素是，砖混房屋室内过道圈梁下是没有墙（见附录二，结施07，轴、轴/BC段），但是，为了便于在计算墙体工程量时扣除嵌墙圈梁体积，因而，L内计算时必要统一按构造平面圈梁净长度计算，而室内过道圈梁下没有墙某些则按空圈洞口计算。 “三线一面”中四个基数非常重要，一旦浮现差错就会引起一连串有关分某些项工程量计算错误，最后导致不得不重新调节“基数”，重新计算工程量。在这四个基数中，如果L中和L内计算错误话，就会影响到圈梁钢筋、混凝土，墙体和内墙装饰工程量计算；如果L外计算错误话，就会影响到外墙裙和外墙装饰工程量计算；如果S底计算错误话就会影响到楼地面、屋面和天棚工程量计算。因而，在计算工程量之前，务必精确计算“三线一面”，而在工程量计算过程中则要灵活运用“三线一面”，只有这样才干保证工程量迅速、精确计算。 第四节 充分运用“工程量计算手册” “工程量计算手册”（如下简称：手册）是迅速计算工程量工具和助手，必要要纯熟掌握，充分运用。 本“手册”（见附录三）为作者精心设计编制，其中涉及“工程量数表（A类表）”、“工程量计算专用表（B类表）”、“工程量计算公式”三个某些。 一、工程量数表（A类表） 工程量数表是依照惯用国标和陕标构造图集，将其中构件或节点原则做法经计算整顿，列出单体构件(或构件延长米)所含混凝土体积和钢筋用量，填入表格中，工程量计算时勿需翻阅图集，直接按施工图中列出构件型号，查取表中相应型号混凝土体积和钢筋用量，然后乘以构件数量计算。工程量数表中涉及了15种A表，内容如下： 1、挖基本土方计算公式表（表A1） 2、人工挖孔灌注桩混凝土工程量表（表A2） 3、砖基大放脚折加高度表（表A3） 4、钢筋理论质量及钢筋绑扎搭接长度表（表A4） 5、井桩承台网片钢筋每块量表（表A5） 6、箍筋长度表（表A6） 7、墙体拉结筋原则量表（表A7） 8、构造柱延米柱高钢筋量表（表A8） 9、圈梁延米长钢筋量表（表A9） 10、过梁混凝土、钢筋量表（表A10） 11、预应力空心板混凝土、钢筋量表（表A11） 12、雨篷混凝土、钢筋量表（表A12） 13、住宅楼梯混凝土、钢筋量表（表A13） 14、挑檐混凝土、钢筋量表（表A14） 15、住宅阳台混凝土、钢筋量表（表A15） 其中表A1表A9是根据现行施工质量验收规范、04G329-3国标图集，以及构件惯用节点编制，重要用于挖基本土方、砖基本工程量，以及圈梁、构造柱、墙体拉结筋等非定型构件钢筋工程量计算。表A10表A15为定型构件混凝土、钢筋量表，该表是依照陕西省02系列构造原则设计图集（如下简称：02系列图集）编制。凡是采用“02系列图集”设计相应构件均可使用该表计算。 二、工程量计算专用表格（B类表）B类表共分六种表式七种表格，每种表格都是针对不同构件计算特点精心设计，分别用于相应基本及不同构件工程量计算。 （一）表格内容 1、井桩混凝土工程量计算表（表B1） 2、杯形基本混凝土工程量计算表（表B2） 3、门窗工程量及洞口面积计算表（表B3） 4、现浇（ ）钢筋工程量计算表（一）（表B4-01） 5、现浇（ ）钢筋工程量计算表（二）（表B4-02） 6、定型构件混凝土、钢筋计算表（表B5） 7、混凝土、钢筋（铁件）工程量汇总表（表B6） （二）表格使用特点 1、井桩混凝土工程量计算表（表B1） 井桩体积计算，其难度重要在于桩体下部圆台体及底部球缺体计算，如遇井桩型号较多，计算时相称繁琐。如果用B1表格加群体井桩公式计算，不但轻而易举，并且迅速、精确（见第三章第三节，混凝土井桩计算）。 2、杯形基本混凝土工程量计算表（表B2） 杯形基本计算是比较繁琐，一种单体基本按老式办法要分解为三个某些计算，还要从中减去杯口内虚空体积,如遇杯基单体型号较多，计算起来就更加费事。如果用B2表格加群体杯基公式计算,就可以将繁琐逐项列式变为简朴列表计算（见第三章第五节，杯形基本计算）。 3、门窗工程量及洞口面积计算表（表B3） 该表特点是：在计算门窗工程量同步，再依照墙体和装饰工程计算需要，提前算出相应楼层洞口面积，以便在计算以上有关工程量时，用表中所列洞口面积作直接扣除，从而避免了一边计算工程量，一边又要计算洞口面积所带来不便（见第三章表38，第四章表41）。 4、现浇（ ）钢筋工程量计算表（表B4） 该表分两种形式，即表B401和表B4 02，虽然二表都为现浇构件钢筋工程量计算表，但作用不同：表B401，专用于现浇构件钢筋按查表方式计算，与A类表中表A8、表A9配合使用,而表B402则专用于现浇构件钢筋按筋号及图示长度计算时使用（见第三章第六节，构造柱、圈梁、框架柱、有梁板钢筋计算，及第四章第一节有关内容）。 5、定型构件混凝土、钢筋工程量计算表（表B5） 此表与A类表中表A10表A15配合，用于楼梯、挑檐、阳台、雨篷、过梁、预应力空心板等定型构件混凝土、钢筋工程量计算。在使用此表时，如果该构件混凝土工程量是以立方米体积计算（如过梁、预应力空心板），就在表中“混凝土体积m3”一行作“”选取；如果该构件混凝土工程量是以平方米投影面积计算（如楼梯）就在表中“投影面积m2”一行作“”选取。然后，将A类表中相应构件混凝土、钢筋含量填入表B5中乘以构件数量计算（见第三章第七节，及第四章第一节有关内容）。 6、混凝土、钢筋（铁件）工程量汇总表（表B6） 钢筋混凝土分部计算完后，将其各分项工程量按混凝土强度级别及钢筋规格型号填入表B6中进行分项汇总，以以便下一步定额子目或工程量清单列项以及材料明细表编制（见第三章表329，第四章表410）。 三、工程量计算公式 在实际工作中，时常遇到有些难算项目，有时会花诸多时间去揣摩如何计算，甚至会觉得无从下手，但是，如果有了相应计算公式，工程量就可以轻而易举地计算出来。 “手册”中计算公式诸多，现选取某些公式加以阐明： （一）基本公式 基本公式中涉及桩基、独基、杯基、有梁式带形基本和砖基本公式。桩基、独基、杯基，分普通单体公式和群体公式，普通单体公式计算，就是基本以单体为对象，将每个型号分别计算最后将单个体积汇总。而群体公式计算办法是将所有单体基本在计算时视为一种整体来考虑,用（表B1或表B2）表格记录出所有单体基本有关部位水平面积之和（台体上底面积和下底面积）后，再套群体公式算出该基本总体积。用群体公式计算，要优于用普通单体公式计算，其特点是简朴、快捷、精确（见第三章第三节，群体井桩公式338341；第五节，群体独基公式343、群体杯基公式346）。 砖基本工程量普通是采用查表方式计算，所谓“表”是指“砖基本大放脚折加高度表”，但就其表中错台层数而言，使用时难免有一定局限性。假若砖基实际错台层数不不大于表中层数,就无法计算，再者，假若身边没有“表”，而又必要及时计算某砖基工程量时，就可用大放脚截面面积公式计算。 大放脚截面面积公式，由三个独立公式构成： 1、间隔式大放脚，奇数错台公式：381 2、间隔式大放脚，偶数错台公式：382 3、等高式错台大放脚公式：383 这三个公式，使用非常简朴，又便于记忆,在纯熟掌握状况下，并不比查表计算时慢，因而可大力采用（见第三章第八节,砖基本工程量计算）。 （二）墙体计算公式 墙体计算有三个公式，公式384和385 是专用于墙体分别内外墙厚度计算公式，公式386 为内外墙厚度相似时，将两者合并计算墙体公式。这三个公式在运用时可依照详细状况，将墙体分层计算，也可以将墙体按整体计算。墙体分层计算就是将层高不同，洞口面积不同，墙体长度不同，嵌墙构件体积不同，砌筑砂浆级别不同墙体,分别按不同楼层计算工程量。墙体整体计算就是将墙体按总高度一次列式计算。 事实上一栋建筑物中，要想各层墙体同步满足以上相似条件，几乎是不也许。但是，只要各层“墙长”和“墙厚”一致,就可以运用其公式将墙体按整体计算。墙体按整体计算之后，不同砂浆级别墙体分项工程量划分，可按不同砂浆级别楼层高度与墙体总高之比乘以墙体总体积计算。如果需要将内、外墙体分别列项，则外墙墙体按外墙净长与内外墙合长之比，内墙墙体按内墙净长与内外墙合长之比，分别乘以墙体总体积计算（见第四章第一节，砖砌体工程量计算）。墙体分层计算与整体计算虽然办法不同，但其成果是相等，只是前者计算较为繁琐，耗用时间长，用后者计算既简朴而又快捷。因而，在工程满足“墙长”和“墙厚”一致条件下，应优先采用整体办法计算。（三）三个整体面积公式 三个整体面积公式，涉及楼地面整体面积公式387（见第三章第九节），外墙面整体面积公式390，和内墙面整体面积公式394（见第三章第十一节）。整体面积中普通涉及了多项不同饰面做法局部面积。例如楼地面整体面积中就涉及了楼梯、卫生间、盥洗间、厨房等局部面积，外墙和内墙抹灰整体面积中就分别涉及了外墙裙和内墙裙以及其她局部装饰面积。 楼地面整体面积公式是运用各相应楼层建筑面积，减去该层内外主墙水平投影面积计算。该公式重要用于楼地面和天棚有关工程量计算。内外墙面整体面积公式，是运用墙面垂直投影面积减去相应门窗洞口面积计算。这三个公式在普通状况下，其计算成果并不是最后工程量，而只能当作三个不同基数来看待，但是该基数又是工程量计算过程中必不可少，其特点是：可以避免由于复杂列式导致计算错误；便于计算复核；以便其她分部工程计算时运用。因而，在计算楼地面和装饰工程量时应一方面计算其整体面积，然后再计算其她各分项工程量。 声明： 此内容摘录于房屋建筑工程量速算办法实例详解一书供初学造价朋友参照1绪论；2制图基本知识；3投影基本知识；4投影基本原理；5投影变换；6平面建筑形体投影；7曲面建筑形体投影；8建筑形体表达办法；9轴测投影；10建筑施工图；11构造施工图；12正投影中阴影；13透视投影；14展开投影；15给水排水工程；16AutoCAD绘图基本。二：土木建筑制图 建筑安装工程预决算编审工作，其基本除了应当理解，熟悉至精通建筑（房屋）构造构件，构成和部位，互相间关系和作用。重要一课是识图、读图。 工程识图是专业性很强一门学问。 什么图可以作为预算根据？ 哪些图可以计算出一件构造工程量？ 从哪些图纸上可以计算出什么材料实际耗用量？ 有了工程量数据怎么来计算它价值？ 工程造价根据有那些？ 今天开始课程将逐渐获得答案。 1.1建筑识图与工程量计算（P151） 一、建筑识图 1、基本概念 国家规定，一种工程项目应通过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。 2、施工图作用：指引施工，技术根据；指引结算，支付进度款根据；指引决算，结算工程款根据。 一套完整施工图应： A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。 原则图 设计总阐明，内容涉及：工程设计根据（批文、资金来源、地勘资料等），建筑面积，造价。设计原则（建筑原则、构造荷载级别、抗震规定，采暖通风规定，照明原则，防火级别等）。施工规定（技术与材料）项目0.000与总图绝对标高相对关系，室内外用材、强度级别。 装修表 门窗表 B、建筑施工图（简称建施） 1、表达建筑物内部布置，外部形状、装修、构造、施工规定等，涉及：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。 2、总平，平、立、剖和各构造详图（涉及墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。 3、文字阐明，图注。 C、构造施工图（简称结施） 1、表达承重构造布置、构件类型、大小尺寸、构造做法。 2、构造阐明，基本（涉及桩基布置、埋置深度）各层构造布置平面和各构件构造详图（涉及柱、梁、板、楼梯、雨蓬、屋面等）。 D、设备施工图（简称设施） 1、给排水、采暖通风、电气照明阐明、管网布置、走向、标高。 2、平面布置、系统轴测、详图安装规定，接线原理。 二、识读施工图要领（P156） 1、掌握投影原理和形态各种表达办法，请阅读P153、94甲型住宅初步设计。 2、熟悉和掌握建筑制图国标基本规定和查阅办法。 如惯用图例、符号、线型、尺寸和比例。 3、基本掌握和理解房屋构造构成。 阅读施工图环节 阅读施工图和编审工程预决算同样，没有捷径可走，必要按部就班，系统阅读，互相参照，重复熟悉，才不致疏漏。 1、先细阅阐明书、首页图（目录），后看建施、结施、设施。 2、每张图，先图标、文字，后图样。 3、看建施，先建施，后结施、设施。 4、建施先看平、立、剖、后详图。 5、结施先看基本、构造布置平面图，后看构件详图。 6、设施先看平面、后看系统、安装详图。 现实行工图由于设计单位缺少自审、互审、工种会审、总工把关（特别是地方设计院）一系列审核制度，因此尺寸不符、轴中不符、构造不符、用材不符、阐明不符、图说不符、构件不符、详图不符等等层出不穷。搞预、决算编审特别应当注意，搞不好就失之毫里、差之千里！ 三、解说建筑总平面图（P163） 总平图上标注尺寸，一律以M（米）为单位，它反映拟建房屋、构筑物等平面形状、位置和朝向、室外场地、道路、绿化等布置，地形、地貌、标高以及与原有环境关系和邻界状况等。 为定位、施工放样、土方施工及绘制水、电、卫、暖、煤气、通讯、有线电视总平面图和施工总平面图根据。 四、解读建筑平面图（P164） 1、读图名、识形状、看朝向；2、读名称、懂布局、组合；3、依照轴线、定位置、识开间、进深；4、掌握特殊表达、读楼梯；5、读尺寸、定面积、看高度、算指标；6、看图例、识细部，认门窗代号；7、依照索引符号，可知总图与详图关系。 五、解读建筑立面图（P168） 1、从图名或轴线编号理解何朝向立面图；2、从立面图上理解层数、长度和高度、门窗数量和位置、大小；3、立面图上普通只标注标高尺寸，和构造标高会有不同；4、立面图上标出各某些构造，装饰节点详图索引符号。 六、建筑剖面图读法（P169） 1、据图名、定位置、区别剖到与看到部位；2、读地面、楼面、屋面形状、构造；3、据标高、尺寸、知高度和大小；4、据索引符号、图例，读节点构造。 七、建筑详图（P176） 详图是表达细部构造和节点关系，构配件构造与尺寸、用料、做法。 详图涉及：1、楼梯；2、外墙剖面；3、阳台；4、单元详图；5、门窗详图。 八、构造施工图（P193） 涉及：1、构造设计阐明书；2、构造布置平面图；3、各承重构件（基本、柱、墙、板、梁）详图、剖面图、截面图、节点大样、局部构造等详图。 构造施工图，简称结施。配合建施、设施指引施工、作为编制施工图予算根据。 特点： 1、沿防潮层水平剖面表达基本平面。 2、沿房屋每层楼板面水平剖面表达相应各层楼层构造平面、原则层设一张图、构造变异则各层均有。 3、沿屋面承重水平剖面表达层面构造平面布置。 4、用单个构件正投影表达构件详图，把构件平、立和相应断面画出详图、材料明细表。有还要作模板图、予埋件图。 5、构件详图，比例放大，清晰表达节点细节。 6、构件立面、断面轮廊线多用中或细实线，而钢筋配备，则用粗实线或黑园点表达。 构造施工图读图办法要点（P195） 先看文字阐明，从基本平面图看起，到基本构造详图。 再读楼层构造布置平面图，屋面构造布置平面图。 结合立面和断面，垂直系统图。 最后读构件详图、看图名、看立面、看断面，看钢筋图和钢筋表 由于结施是计算工程量根据，编制予决算，以免漏误，往往要熟读多次，互相对照，摘抄要点、理解空间形状，构件所在部位，重复核对数量、材料、才干精益求精。 工业厂房施工图（P187） 工业厂房施工图与民用建筑施工图共同之处：1、图示原理，平、立、剖、详；2、读图办法，先文后图；3、图样内容，建、施、设；4、编制办法，说、总平、总图、建、施、设、详、节；5、绘图环节，自左至右，自下而上。 不同之处：1、生产工艺条件；2、使用功能；3、实用规定。故图上表达图例符号、详细内容则有异，构造施工图就复杂些，数量也多。 读懂大学构造实验室图纸，基本可以理解工业建筑施工图与民用建筑施工图重要区别： 一、从平面和剖面可以懂得这是一种高低不同两跨车间，高跨进深15M，低跨5.6M，DE轴之间设410MM间距伸缩缝，以适应高低跨之间变形需要。 车间内设有轿厢式吊车一台、起重量Q=10t，轨距Lk=13.5M，吊车设在工字形钢砼柱牛腿上。车间5-6轴间，BC轴间开3M、3.6M两扇外开大门。设坡道、散水。 A轴处设2400钢窗9樘，东山墙设24002400窗2樘，36002400窗1樘。 ED轴（车间与辅房之间）设42001400窗3，30001400窗3，24001400窗1，1500宽内开双扇门7樘。 F轴C-6窗24001500计17樘，东、西两侧各设21002400窗1，4-5轴北面设1500宽边门1樘。 车间内设上走道（吊车维护费用）和吊车钢梯。 二、从立面图可知，车间外粉刷水平分格线以窗顶、窗台，竖向分格线以轴线位置为垂直分格线。 设有窗台和遮阳板。 有组织排水、落水管位置在3、9轴（双线表达）。 三、从平面图1-1剖面为阶梯剖面，看到室内外、牛腿顶面、轨道标高、薄腹梁底面标高、门、窗高度与地面距离。 看到带牛腿柱子侧面形状，吊车梁搁置位置，T形吊车梁形状和搁置方式，行走方向。 看到 形大型屋面板铺在工字型薄腹梁上断面和流水坡度，沿沟节点、排水方式。 四、看到六个不同切面节点详图。 为D、E伸缩缝详图（A）为1放大节点；天沟与遮阳；卷闸门与雨蓬（大门）；坡道、散水与明沟；高低跨（D、E轴）解决节点。 按P188、189、190平、立、剖三图试记录门、窗规格、数量 门宽高樘窗宽高樘MC1 15003600 10 C-1 24001200 卷闸门 30003600 2 C-2 42002400 44 C-5 21002400 C-6 15002400 174 C-7 42002400 3 解读构造施工图（P191）内容： 一、构造阐明 1、构造形式（构造材料及类型；构造材料及规格、强度级别）；2、地基与基本（涉及地基土地耐力等）；3、施工技术规定及注意事项；4、选用原则图集等。 二、构造布置平面图 1、基本平面；2、楼层构造平面布置图；3、屋面构造平面布置图。 三、构件详图 1、梁、板、柱、基本构造详图；2、楼梯构造详图；3、屋架（屋面）构造详图；4、其他详图，天沟、雨蓬、圈梁、过梁、门窗过梁、阳台、管道井、烟道井等。 特点： 1、沿房屋防潮层水平剖切表达基本平面图，沿每层楼板面水平剖切表达各层楼层构造平面图，沿屋面承重层水平剖切表达屋面构造平面图。 2、用单个构件正投影来表达构件详图，以其平面、立面及断面来表达，出材料明细表，有要出模板图，予埋件图。但这种图重复多，易出差错。 3、用双比例法出构件详图，构件轴线按一种比例，而构件局部用放大比例出图，便于更清晰表达节点施工尺寸与搭节关系。 4、结施中，构件立面、断面轮廓线用细或中实线表达，而构件内部钢筋配备则用粗实线和黑点表达。 5、结施惯用图例表达。 1.2钢筋混凝土构造图（P193） 1.RC构造基本知识 (“S”构造(钢构造)，“RC”构造(钢筋混凝土结)它由水泥（325#如下为低标号，425#为原则，525#以上为高标号，如水下高强度水泥）砂子（清水中粗砂）石子（粒径300500mm）和水（淡水，不含油、酸、碱等化学介质）按一定比例拌制、浇捣而成为砼。 强度指标是用边长为150mm原则立方体砼试块，在原则养护室（温度203，相对湿度不不大于90%）径28天养护，用原则办法测得抗压强度，称之砼强度级别，如C20砼为每立方毫米砼在20倍破坏压力下不被粉碎，即为C20砼，20N/mm2。 N/mm2 公斤力/每平方毫米 N/m2牛顿每平方米（面分布力）。 砼强度级别共12个：低强度C7.5，C10，C15；构造砼C15，C20，C25，C30；高强度C30，C35，C40，C45；超强度C45，C50，C55，C60。 配有钢筋砼称RC，无筋称素砼。 2.钢筋种类和代号：级（即Q235光园钢筋）、级（为16锰人字纹钢筋）、级（为25锰硅人字纹钢筋）、级（园或螺纹钢筋）、级（螺纹钢筋）。 冷拉级钢筋、冷拉级钢筋、冷拉级钢筋、冷拉级钢筋、冷拔低碳钢丝。 钢筋按作用分： 1、受力筋：重要承受拉应力（普通称为主筋）作用在受弯与偏心受压构件区域分直筋和弯筋。 2、箍 筋：固定受力筋位置，承受一某些斜拉应力，用于梁和柱内 3、架立筋：固定梁内箍筋位置，构成梁内钢筋骨架，设上部、蜈蚣筋。 4、分布筋：用于板（屋面、楼板）与板受力筋垂直布置，将承受重量均匀地传给受力筋，固定受力筋位置，并承担垂直于板跨方向收缩及温度应力。 5、其 她：构造筋、腰筋、预埋锚固筋、吊筋等。钢筋弯钩、半园钩、直弯钩。 钢筋断面直径拟定几倍于它弯钩区长度 如：设12弯钩（6.2532.5d）1.2=141mm(14.1cm)。 10弯钩(6.2532.5d)1.0=117.5mm(11.75cm)。 直弯钩普通直弯长度不超过板厚1/3。 钢筋搭接长度：由受力筋接头位应互相错开搭接，绑扎办法，其长度不得不大于300mm或30d；焊接办法，长度不得不大于500mm或30d，应双面焊接 保护层：梁、柱最小厚度为25mm；板、墙最小厚度为1015mm；梁由受力筋净距不应不大于一种D或25mm。 钢筋搭接办法： 1、绑扎法；2、焊接法；3、闪光焊（接触对焊）无套头；4、电渣压力焊（电弧压力焊）有套头；5、锥螺纹机械连接。能连接1640同径和异径钢筋，比绑扎（50d）节约58倍筋，比单面搭接电弧焊（10d）节电58倍，提高工效9倍；6、滚压直螺纹钢筋机械连接；7、套筒式挤压机械连接。 钢筋搭接和质量、造价均有直接关系，采用什么办法很有讲究，一幢20层大楼耗用各种型号钢筋几千吨，每吨钢筋有成百上千接头，每个接头工料费从靠十元到几十元，可以想像需要多少加工成型、搭接费用？采用什么技术、工艺、施工办法就可以节约多少钢材、辅助费（电力）人工费？ 按图11-6楼层构造平面（P196） 布置图（略） 试计算： 一、盥洗室现浇楼板钢筋耗用量，各种直径钢多筋长度，换算重量。 二、厨房间（计算内容同上）。 惯用园钢换算（某些） 直径d（mm） 理论重量（kg/m） 直径d（mm） 理论重量（kg/m） 4 0.099 16 1.578 5 0.154 18 1.998 6 0.222 20 2.446 8 0.395 22 2
