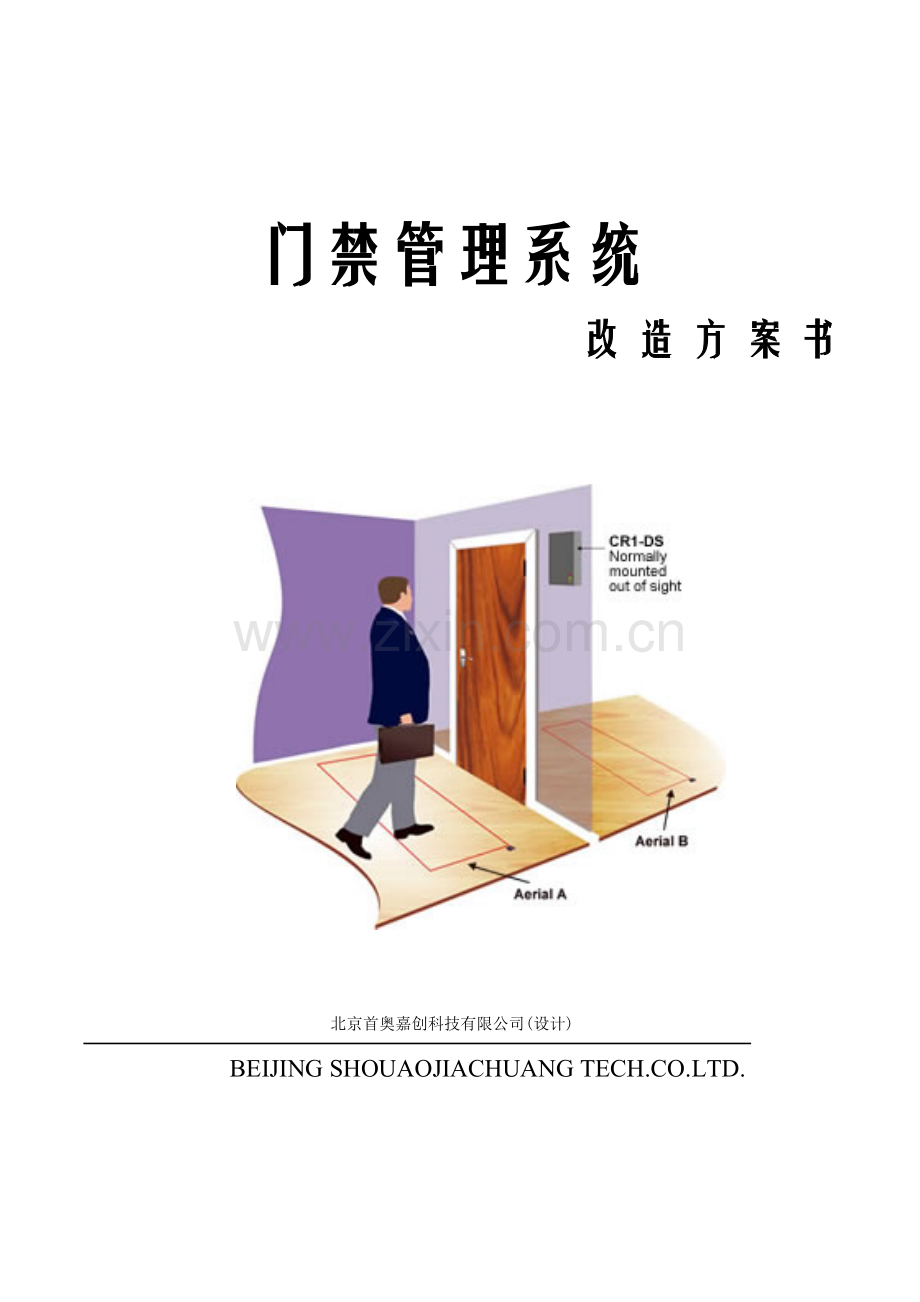

门禁管理系统
改 造 方 案 书

北京首奥嘉创科技有限公司(设计)
BEIJING SHOUAOJIACHUANG TECH.CO.LTD.

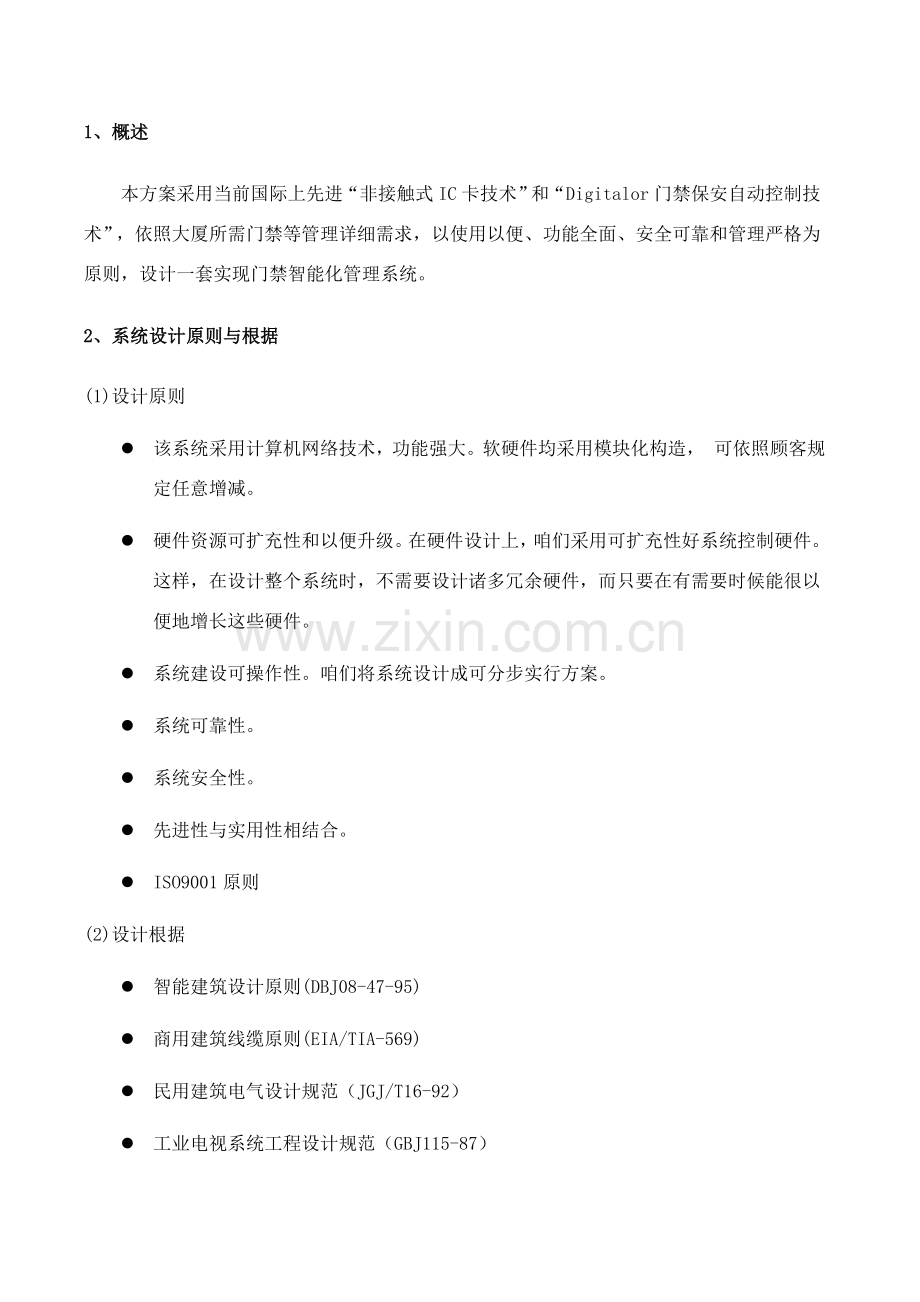

1、概述
本方案采用当前国际上先进“非接触式IC卡技术”和“Digitalor门禁保安自动控制技术”，依照大厦所需门禁等管理详细需求，以使用以便、功能全面、安全可靠和管理严格为原则，设计一套实现门禁智能化管理系统。
2、系统设计原则与根据
(1)设计原则
l 该系统采用计算机网络技术，功能强大。软硬件均采用模块化构造， 可依照顾客规定任意增减。
l 硬件资源可扩充性和以便升级。在硬件设计上，咱们采用可扩充性好系统控制硬件。这样，在设计整个系统时，不需要设计诸多冗余硬件，而只要在有需要时候能很以便地增长这些硬件。
l 系统建设可操作性。咱们将系统设计成可分步实行方案。
l 系统可靠性。
l 系统安全性。
l 先进性与实用性相结合。
l ISO9001原则
(2)设计根据
l 智能建筑设计原则(DBJ08-47-95)
l 商用建筑线缆原则(EIA/TIA-569)
l 民用建筑电气设计规范（JGJ/T16-92）
l 工业电视系统工程设计规范（GBJ115-87）
l 电气装置安装工程施工及验收规范（GBJ23-90，92）
l 民用闭路监视系统工程技术规范（GB50198-94）
l 安全防范工程程序与规定（GA/T75-94）
3、系统设计阐明
持卡人将持有信用卡大小非接触式IC卡，依照所获得权限，在有效期内可进出所授权利指定区域；
（1）、顾客需求分类：出入口控制管理功能
（2）、设计思想
每个机房内设立单向（或双向）Digitalor出入口保安智能控制系统，实现内部人员正常出入，避免无关人员出入，整个区域设有门禁控制管理系统。为实现上述功能，咱们结合了客户需求、当前门禁产品及技术发展趋势，在尽量保存原有读卡器和锁等设备基本上设计了一套构造更合理合理，安全级别更高出入口管理系统。
4、设备简介及功能阐明
单门控制器
(1) DCU9009N
DCU9009N控制器，它在独立控制1个门单向进出或1个门双向进出同步兼具联动报警等功能。连电脑时，数据所有通过电脑下载到管理软件，脱机时可存储4000条进出事件和数据，停电时数据可保存180天。每个控制器支持7500个持卡人。
　　DCU9009N控制器是一款高性价比，高可靠性，超强功能单门门禁安防控制器，具备1组出门按钮，1组门磁开关检测端口，2个联动输入点，1个联动输出点，2个兼容各种输入设备读卡器端口，可控制1个门单向进出或1个门双向进出，电锁控制输出负载达18VDC/10A，DCU9009N控制器内嵌12V/1.8A电锁电源输出，并设有12V后备电源输入端口，DCU9009N控制器主板上跳线器通过设立可以很以便实现12V有源输出直接到电锁或干接点输出。
　　DCU9009N控制器具备强大内部控制点互锁功能，可任意设立每块控制板中各点互锁，互相制约，提高安全性，特别适合银行、机关等高安全性规定场合。控制器还带有辅助输入输出点，可接入烟感、湿感等模仿或数字开关量状态信号，可控制灯光、CCTV、消防报警等设备实现联动功能。
技术参数
l 工作电源：AC 220V (50/60Hz) 额定电流<0.3A
l 输入参数：干节点开关量输入
l 输出负载参数：工作电压AC≤14V，DC≤18V,工作电流≤10A
l 工作环境：温度-10℃～70℃，湿度0～90%
l RJ45读感器接口：提供TTL电平信号，12V DC，150mA读感器电源
l 读感器连接电缆：4-8芯双绞屏蔽线，24AWG，最长100米
l 2组C型电锁继电器输出端子，10A接触电流，12V DC，带有LED状态批示
l 采用可拆卸式接线端子
尺寸规格
273(长)×223(宽)×62(高)mm(外箱尺寸)
外箱材料：钢板及喷塑
完善安全保护办法
l 所有接口均有TVS瞬态电压抑制器，能有效保护接口电路,抑制雷电、静电、以及各种　 意外因素在线路上产生浪涌电压和瞬态过压。
l 继电器所有触点均有触点保护器，保证继电器在长时间频繁动作下不会损坏触点。
l 控制器设有硬件电子狗监控器，保证控制器在工作时不会浮现死机状况。
软件某些功能：
设立门在某一时间段状态，可设立15个时间段。单击门状态时间组将浮现如图（四十一）所示界面。

图（四十一）
选中右边某一项状态时间组后，单击编辑状态时间段铵钮或双击该项，将会弹出如图（四十二）所示对话框。设立完毕后单击拟定按钮保存。

图（四十二）
① 状态开始时间
输入或选取门状态发生作用开始时间；
② 进入状态：选取门处在何种状态。
有如下状态：
休眠：该状态下系统不接受任何操作，即处在休息状态；
待定：没有设立门状态；
常开：门处在打开状态；
安全：系统处在正常接受信息状态；（原则工作状态）

多卡开门状态：

详细软件功能见门禁系统管理软件阐明书（2-8人多卡开门方式）

数码人网络门禁子系统
GSM双网防盗报警器主机
CVC-V802

③ · 十六个有线十六个无线可编程防区
· 含键盘，内置电源、录音模块、无线接受模块
· GSM无线网络、有线电话网络双网报警
· 中文短信传播告警
· 双网兼容4+2、CID数字接警中心通讯合同
· 5种布防方式：拜别布防、周界布防、单防区布防、延时布防、远程布防
· 5种防区类型：瞬时防区、延时防区、24小时防区、周界防区、旁路防区
· 密码键盘撤防、无线遥控撤防、远程撤防、接警撤防四种撤防方式
· 可用遥控器进行布防、撤防、紧急报警等操作
· 2组6位顾客密码，1组6位设立密码均可自行修改
· 可远程控制，可外接监听头，可远程监听现场警情，可录10～20秒语音，进行语音报警
· 可拨打4组电话号码（固定电话或手机号码　）和1组中心号码。警情触发时，循环拨号
· 录音、监听、远程控制、防区类型、电话线检测及有关参数通过键盘按需要设立，防剪，防雷击
· 220VAC供电，可接监听头、12V7AH蓄电池，最多可接4个键盘
· 具备“看门狗”功能，防止死机
基本配备　
· 主机铁箱：1台(内装变压器，主机板)
· 键盘：1个
· 顾客使用阐明书：1本
· 附件袋：电话线1条，终端电阻1袋，拉杆天线1根
技术性能
· 供电电源：AC220V±10%
· 静态消耗电流：≤50mA
· 功率＜1.5W
· 警号输出：12V　400mA以上
· 输出电压：DC12V～15V
· 无线接受频率：315MHZ
· 环境温度：-10～55℃
· 环境湿度：40～70%
· 重量：3kg
· 铁箱尺寸：255mm×235mm×70mm
· 键盘尺寸：159mm×138mm×33mm
具备CVC-V8主机所有功能;GSM无线网络、有线电话网络双网报警；有线、无线、双网兼容4+2、CID数字接警中心通讯合同；中文短信传播信告警;
无线红外探测器
CVC-H-M01
功能特点：
　　◆智能信号分析技术
　　◆真实温度补偿技术
　　◆电池欠压报警批示
　　◆报警延时可选取
　　◆抗手机干扰
　　◆无线信号传播
　　◆采用微解决器控制
　　◆超低功耗电路设计
　　◆采用SMT工艺制造，抗RFI、EMI干扰
　　技术参数：
　　◆工作电压：DC3V 2节“AA”电池
　　◆静态电流：≤15uA
　　◆报警电流：≤10mA
　　◆电池寿命：1年
　　◆探测距离：9米
　　◆探测角度：15度
　　◆自检时间：约60S
　　◆报警批示：红色LED
　　◆欠压批示：黄色LED
　　◆工作温度：-10℃ ～ +50℃
　　◆环境湿度：最大95％RH（无凝结现象）
　　◆安装高度：1.7-2.5米
　　◆发射频率：315M或433M
　　◆发射距离：空旷距离不不大于100米

5.项目改造设计方案及建议
改造方案：保存原有线路，将原有门禁控制器9008N更换为具备报警联动功能9009N型控制器，保存原有读卡器和锁，新增V802双网防盗报警主机，每个报警主机连接1个无线红外探测器和一种声光报警器。
项目特点：本系统极为注重使用中安全性，系统自身具备极高稳定性和可靠性，在系统硬件连接中，如果浮现某个设备故障，不会影响系统中其她设备正常工作，中心会收到报警信息提示设备损坏和网络连线断路，在电脑故障状况下，整个系统可以脱机运营，正常纪录人员进出信息和报警信息，在系统和电脑重新连接后来，信息会自动上传到电脑；系统在软件使用中也充分考虑安全性，系统操作员可以分为各种级别，级别低操作员只能对信息进行监视，而级别最高操作员可以对系统内任何权限进行修改。使用中，管理人员可以依照使用人员权限分别授权，如某些人员可以在任意时间进出任意地点，普通人员只能凭授权卡在授权时间内进出授权范畴。所有门禁点正常启动和非法启动都由控制中心电脑纪录，如中心电脑因故障或其他因素不能和控制器连接，控制器可以独立纪录所控制门点有关信息，当中心电脑连接后，所有信息可以自动上传，保证了信息纪录完整性。由于系统在进出门禁点时有各种管理方式，可觉得管理人员提供各种管理方式，如普通门禁点凭授权卡进出。系统具备anti-passback即防后传功能，可防止运用卡非法传递进入状况发生。通过DIGITALORACSN系统输入输出点可以联动报警主机；机房管理人员在非报警布防时段内可以凭有效卡刷卡进出，在报警主机布防时段内进门刷有效卡撤防，出门再次刷卡可布防，此外也可以通过遥控钥匙手动撤防再凭有效卡刷卡进出。
系统拓补图：

安全原则
出入口安保控制系统在设计中应遵循原则：
1、 人安全应为首位，既系统必要考虑到在紧急状况下如火灾、地震等自然灾害导致停电，受控出口应处在可控状态或通行状态。
2、 物品保全管理也是非常重要，应考虑尽量减少在自然灾害或人为破坏状况下导致也许导致受控出入口能处在不保安状态。

产品商标：

产品专用中文： 数 码 人
产品专用英文： Digitalor
厂方机构
北京公司 深圳公司 武汉公司 美国公司
6．产品案历
世界500强公司
中华人民共和国平安保险集团股份公司（深圳总部大楼门禁考勤速通门安全系统、西安分公司、内蒙古分公司等门禁考勤系统）
中华人民共和国移动通信集团公司（北京分公司基站门禁系统1各种接点）
中华人民共和国工商银行（上海数据备份中心门禁一卡通系统、新疆乌鲁木齐分行门禁一卡通系统、江西省分行VIP门禁系统）
中华人民共和国交通银行（北京市分行各网点防尾随门禁系统）
中华人民共和国农业银行（深圳市分行170各种营业网点防尾随门禁系统、深圳分行票据库门禁系统、金库门禁系统、贵州省分行门禁一卡通系统、安徽省合肥分行各网点防尾随门禁系统）
中华人民共和国人民银行(人总行VIP卡系统、湖南省分行门禁一卡通系统)
中华人民共和国电信集团公司（黄石分公司门禁考勤一卡通系统）
中华人民共和国联通集团公司（深分公司总部大楼RF-SIM移动门禁一卡通系统、湖北分公司大楼RF-SIM移动门禁一卡通系统）
中华人民共和国海洋石油集团公司（北京燕郊基地门禁系统）
中华人民共和国银行（四川省宜宾市分行门禁系统）
中华人民共和国网通公司
德国西门子公司（北京西门子、西门子威迪欧汽车电子(长春)有限公司门禁一卡通）
美国江森自控公司（北京江森总部门禁系统）
日本佳能公司(佳能(中华人民共和国)有限公司青岛分公司、济南分公司门禁系统)
百事可乐(长春百事可乐饮料有限公司门禁系统)
爱立信（中华人民共和国)有限公司（北京新研发中心门禁系统）
美国微软公司（微软武汉技术服务中心门禁系统）
日本东芝（北京分公司、天津分公司门禁系统）
金融
中华人民共和国平安保险集团股份公司（深圳总部大楼门禁考勤速通门安全系统、西安分公司、内蒙古分公司等门禁考勤系统）
中华人民共和国移动通信集团公司（北京分公司基站门禁系统1各种接点）
中华人民共和国工商银行（上海数据备份中心门禁一卡通系统、新疆乌鲁木齐分行门禁一卡通系统、江西省分行VIP门禁系统）
中华人民共和国交通银行（北京市分行各网点防尾随门禁系统）
中华人民共和国农业银行（深圳市分行170各种营业网点防尾随门禁系统、深圳分行票据库门禁系统、金库门禁系统、贵州省分行门禁一卡通系统、安徽省合肥分行各网点防尾随门禁系统）
中华人民共和国人民银行(人总行VIP卡系统、湖南省分行门禁一卡通系统)
中华人民共和国银行（四川省宜宾市分行门禁系统）
中信实业银行（北京分行各网点防尾随门禁系统）
中华人民共和国邮政储蓄银行（佛山分行各营业网点防尾随门禁系统）
北京农村商业银行(防尾随门禁及自助银行门禁系统)
中华人民共和国光大银行 安徽合肥市分行(各营业网点防尾随门禁系统)
中华人民共和国银行业监督委员会信息中心
山西省银行监督管理局
深圳证券交易所证券通信公司
北京招商证券
北京新华人寿保险股份有限公司信息中心门禁系统
电信
中华人民共和国移动通信集团公司（北京分公司基站门禁系统1各种接点）
中华人民共和国电信集团公司（黄石分公司门禁考勤一卡通系统）
爱立信(中华人民共和国)有限公司（北京新研发中心门禁系统）
中华人民共和国联通集团公司（深分公司总部大楼RF-SIM移动门禁一卡通系统、湖北　　　　　分公司大楼RF-SIM移动门禁一卡通系统）
中华人民共和国网通公司（安徽分公司门禁系统）
湖北省电信设备有限公司
能源
1、中华人民共和国海洋石油集团公司（北京燕郊基地门禁系统）
2、福建省水口发电有限公司
3、天津大港发电厂
4、大连三洋内燃机组新工厂
交通
天津机场空港物流管理中心门禁系统
上海地铁机房信息中心门禁系统
教诲
清华大学(物理系分析中心、计算机中心门禁系统)
北京航空航天大学科技馆
北京航空航天大学财务处
中华人民共和国人民大学商学院
北京航空航天大学留学生创业中心
北京航空航天大学南区学生公寓
北京航空航天大学大运村学生公寓
北京市教诲考试学院
华中科技大学水电与数字化工程学院
北京航空航天大学网络中心
南京仙林大学城管委会
科研
北京航天城中继卫星测控中心门禁访客系统
中华人民共和国空间技术研究所五一二所
中华人民共和国航天科工集团第三研究院
中科院热物理研究所大楼门禁系统624个点
中科院微电子研究所大楼门禁系统
中德软件技术联合研究所
北京市科学技术研究院
公司
交大铭泰公司(上市)
清华同方人工环境公司
北方交大四通智能系统工程公司
安徽电力灵璧供电有限责任公司
山东省新汶矿业集团公司
北京市邮政管理局
天津南玻工程玻璃有限公司
烽火通信股份有限责任公司(上市)
北京建工大厦
天津安达物流
凌云集团有限责任公司
北京安泰科技股份有限公司(上市)
美国耐威网络有限公司北京代表处
中华英才网(北京总部)
北京桑德集团海斯顿环保设备有限公司
深圳万隆行贸易有限公司
力研时装(惠州)有限公司
山西大齿集团
武汉工业塑料集团公司(上市)
武汉湖锦酒店管理有限公司
北京红太阳药业股份有限公司
巨辉文化传播有限公司
北方交通大学四通智能系统
瑞尔威连锁饭店(北京西站)
政府
中华人民共和国商务部电子商务中心网络门禁系统（全国37个都市）
中华人民共和国科技部办公大楼门禁及机房楼指纹门禁系统
中华人民共和国外交部机房门禁
北京市政协门禁系统
国家税务局武汉市东湖分局
武汉市地方税务局蔡甸区别局
华北电监局
长江水利委员会
北京市劳动和社会保障部信息中心
武汉市地方税务局江汉区别局
北京某警卫团枪械库门禁系统
新疆生产建设兵团司令部大楼门禁系统
武汉市地方税务局汉阳区别局
武汉市地方税务局涉外分局
武汉市地方税务局青山区别局
武汉市地方税务局东湖分局
湖北公安厅国内安全保卫总队
北京住房贷款中心(辉煌大厦7、8层)
国家环保总局信息中心
新疆乌鲁木齐海关门禁系统
军队
中华人民共和国人民海军装备部北京某档案库综合安防系统
总参通讯某部门禁系统
北京某特种警备团
新疆哈密边防一团门禁系统
公安
公安部一所门禁系统
洛阳市公安局通信科门禁系统
湖北省公安厅－行侦大队门禁系统
通州法院门禁系统
商业

太古三里屯VILLAGE大型商业中心（涉及Adidas、Apple、Moiselle、Puma、Columbia等世界品牌店）门禁及报警系统
地产
北京万科西山庭院社区门禁(800个点)与停车场系统
武汉市香榭里社区
北京鑫兆家园社区门禁与停车场系统
北京燕莎后社区门禁与停车场系统
北京燕北．新华园
北京市中海馥园社区
北京嘉海兴业房地产有限公司
北京万象新天社区门禁系统(1600个点)
北京天鸿熙府桃园门禁系统
北京中海枫涟山庄门禁与停车场系统
北京市蓝堡国际公寓
医院类
北京肿瘤医院
北京协和医院动物实验研究所
北京中医药研究所
北京协和医院
北大国际医院
江苏海安中医院
北京朝阳医院
