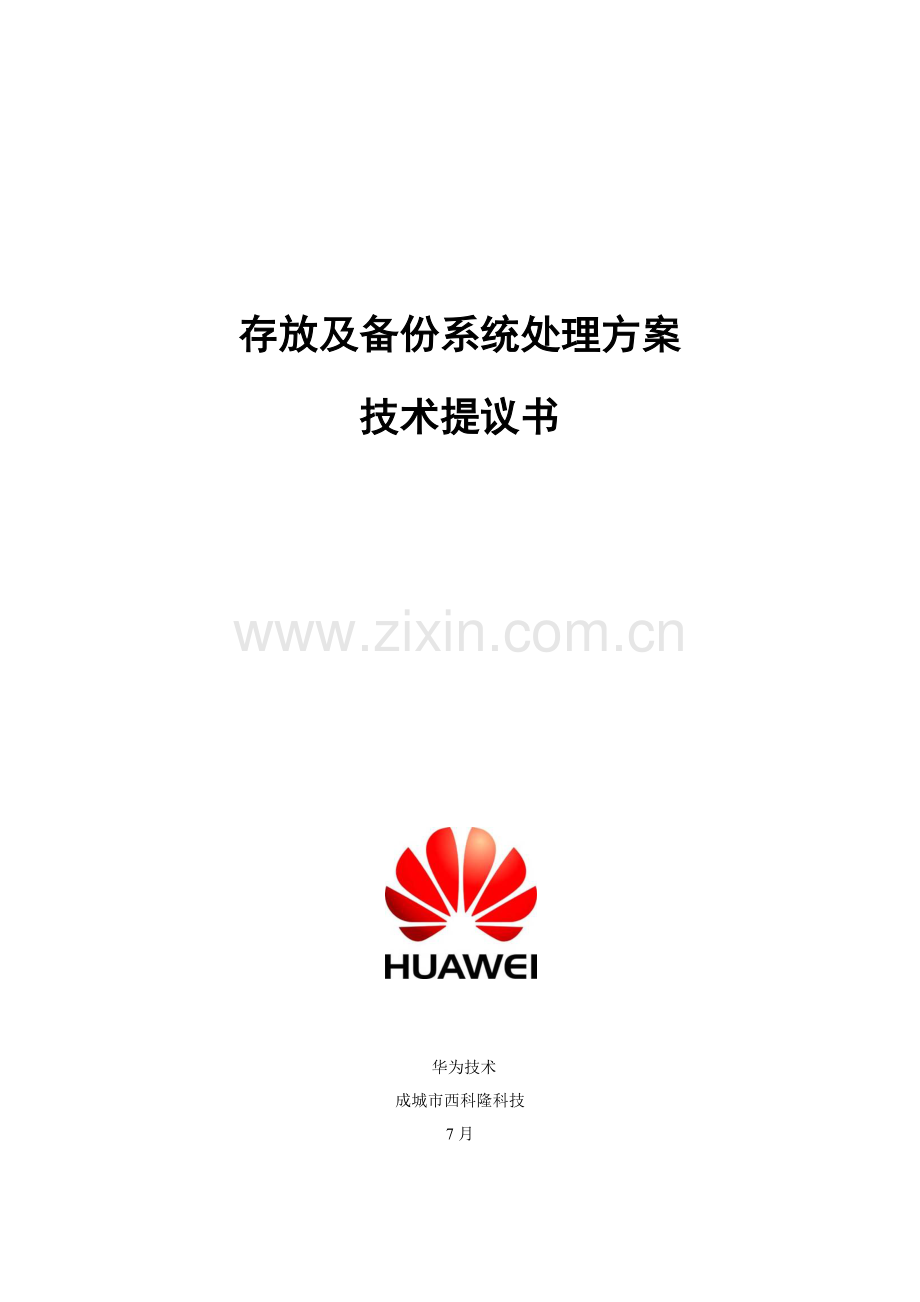

存放及备份系统处理方案技术提议书 华为技术成城市西科隆科技7月目录1 整体概述31.1 项目背景31.2 使用备份系统原因31.3 备份系统组成部分42用户环境分析42.1 用户现网架构52.2 当地数据中心业务现实状况52.3 方案关键需求点63备份处理方案设计63.1总体设计标准63.1.1可恢复性63.1.2平衡系统负载63.1.3 稳定性63.1.4 兼容性63.1.5 自动化73.1.6 可扩展73.1.7易操作73.1.8 实时性73.1.9 安全性73.2备份架构选择73.3备份软件选择83.4备份介质选择84 华为集中存放、备份处理方案104.1 整体方案设计104.2 计划备份系统104.2.1 定制备份策略104.2.2 计算备份容量104.2.3 定制重删配置114.2.4 备份存放容量114.2.5 定制复制策略114.2.6 备份方案确定124.3 当地集中存放125方案组件介绍（依据实际使用组件选择保留内容）135.1 CommVault Simpana135.1.1软件架构特点135.1.2软件功效介绍145.2 RH2288H V3165.3 OceanStor 5300 V3166.方案配置清单18推荐配置清单187附录191 整体概述1.1 项目背景xxxxxx厂是一个快速发展且含有强大竞争力工厂。伴伴随多种商业信息和数据指数性增加，及IT行业不停增加需求，对于xxxxxx厂来说，建立一套安全稳定存放及备份系统，并能够短时间恢复目标数据已是迫在眉睫。现在xxxxxx厂已经意识到搭建一个企业级存放系统对其生产数据备份、恢复及其业务连续运行所起到关键作用，而且正致力于处理企业目前存放系统结构短板。不过现在要在高可用计算环境下搭建集中式备份系统存在很多挑战。举例以下：1、 备份窗口缩短：伴随数据量快速增加和企业对于数据7X二十四小时可用要求，可用于备份时间急剧缩短。2、 备份系统高TCO：企业往往期望在有限预算下，找到性价比最高方法来提升企业数据备份和恢复表现，实现对短期和长久数据保留。3、 分布式数据中心：远程站点被看成备份孤岛，缺乏集中式管理、策略和可视化。有限在线IT资源、WAN带宽不足和磁带硬件低自动化和易失效，全部造成数据备份不足，数据恢复无法有效完成。4、 管理过程需简化：在异构生产和备份系统环境下，期望尽可能简化人员操作和管理资源。5、 虚拟机备份：虚拟机备份时大量拷贝数据会占用很多带宽和存放资源；且因为虚拟机负担生产任务越来越关键，备份造成虚拟机停工将不可接收。1.2 使用备份系统原因 高性能集中式备份系统满足目前xxxxxx厂额外高性能需求，确保生产数据连续可获取和遵从性，同时降低对生产系统造成影响。经过集中化方法分析和优化数据传送过程性能瓶颈，能够愈加好利用备份存放介质，也所以使恢复更高效。 高可用性和稳定性增强备份系统可靠性和稳定性，也有利于经过平台来加强服务，确保生产系统使用高速和可靠，满足生产数据所要求RTO/RPO。 数据容灾数据中心和子站点多份备份数据降低数据丢失风险。可建立一个数据备份中心和一个容灾中心策略能够将数据备份到当地，并备份到作为容灾中心一个远程站点，达成数据容灾目标。 易管理在真正统一平台下更轻易实现复杂异构环境下数据保护。基于图形界面管理让管理员能愈加好管理备份系统，并降低管理难度及资源消耗。在统一平台下，整个系统全部由一个单独平台来控制，所以对备份系统进行全局配置也变得简单。统一汇报也大大简化，它能够提供自动警报、标准读出、高定制化搜索功效和其它服务，比如：多种趋势、容量分析及基础卷次序。 安全性集中式备份处理方案利用权限分级用户认证、数据加密和网络安全接入等方法来确保系统和网络安全。在多站点和各等级存放中全部提供数据安全管理，包含基础数据、近线数据、磁带和云。 以生产业务为依据备份策略依据生产业务各类应用、数据类型、有效时间窗口和生产系统数据量，定制备份和恢复策略，所以能愈加好适适用于生产环境。1.3 备份系统组成部分 备份软件一套出色备份软件在统一平台，将加速、自动化操作、容灾和一致化策略集中到单一控制平台，同时省略了不少多出处理过程，从而提升操作速度、降低存放开销、简化管理操作。这么也有利于备份系统安全性、有效性、稳定性和可扩展性。 备份服务器备份服务器在备份系统中一个管理节点，经过布署备份软件、配置备份策略等操作，将数据从业务服务器中备份到存放介质中。 备份存放介质备份存放介质是数据载体，它能够划分成两个关键类型：物理和虚拟。存放介质必需很可靠，不然介质上承载数据便会丢失。2用户环境分析 此次设计备份组件需要在xxxxxx厂数据机房部署。现在当地站点全部涵盖了各类应用系统，如数据库、内部OA、FTP、WEB等关键信息系统，关键操作系统类型为windows，数据库有Oracle和My SQL，未来数据库还会有一定增加。2.1 用户现网架构 图1用户网络架构现实状况现在全部业务数据均存放在对应服务器当地硬盘，唯一数据保护方法只有硬盘RAID，一旦RAID失效，将面临数据丢失灾难，所以急需建立数据备份体系。期望将当地各个应用生产数据经过备份服务器备份到当地存放中。后期还经过设计业务系统集群和存放高可靠等系统。当地站点数据量和具体配置以下。2.2 当地数据中心业务现实状况编号信息系统名称服务器数量是否有双机或集群操作系统服务器型号、配置数据容量数据库类型1某业务系统1台否Windows server2TOracle2OA系统1台否Windows server2TMy SQL 3EHR系统1台否Windows server2TMy SQL 4WEB1台否Windows server2TMy SQL 5论坛1台否Windows server2TMy SQL 6其它应用5台否Windows server10TMy SQL 2.3 方案关键需求点依据xxxxxx厂此次对备份设计需求，所设计方案应达成以下目标：1) 将业务系统备份系统进行整合，统一进行数据备份，统一管理。2) 要能对多种数据实现快速、可靠备份及恢复，并能很好地支持断点续传功效；3) 备份系统必需含有良好可扩充性，而且支持在不变更系统架构情况下无缝升级、增加备份用户端；备份平台需很好地支撑数据及业务增加要求；4) 在备份窗口内完成全部预定备份作业，降低对生产业务影响；5) 备份系统含有良好备份及恢复验证机制，成功率高；6) 未来可灵活扩展当地高可用、异地备份等方案；华为企业提出备份方案和架构不仅能够实现当地数据中心备份需求，而且还能够更灵活适应企业未来对备份环境升级。3备份处理方案设计3.1总体设计标准3.1.1可恢复性 数据备份目标是恢复数据。假如一个集中式备份系统无法完成备份功效，或无法确保系统数据能在合理时间内恢复，这个备份系统是毫无意义。容灾系统能够帮助完成关键生产数据保护，所以容灾系统设计必需考虑稳定性和可靠性，并确保关键数据能够连续稳定传输到非当地容灾中心。当业务系统发生故障时，容灾中心数据就能够用以恢复业务系统。3.1.2平衡系统负载设计方案时应对备份系统和容灾中心各部分进行性能评定，以避免性能瓶颈出现。数据备份、恢复和查找负载应尽可能均分到各个网络适配器、交换机、磁带驱动等等。若仅重视局部性能而忽略了系统整体性能平衡，那么整个备份系统不会达成高性能。3.1.3 稳定性备份产品关键目标是为生产系统提供一个数据保护方法，所以其稳定性和可靠性是衡量产品最关键方面之一。首先，备份软件应该和操作系统100%完全兼容；其次，针对意外故障应该能够快速高效进行数据恢复。3.1.4 兼容性在一个复杂计算机网络环境中，通常存在多个操作系统（比如：UNIX、NetWare、Windows NT和VMS），多个应用（比如：ERP、数据库和其它可用软件）。所以选择备份软件必需能够支持多个操作系统和经典应用。3.1.5 自动化很多系统全部会依据实际情况来确定何时进行备份，和备份操作时间窗口。为降低网络负担，备份应该选择夜间进行；系统管理员可能会因为深夜疲惫而频繁犯错，这就会造成备份出现部分潜在故障；所以，时间表确定自动备份系统必需在该方案中可用。在自动备份期间，若出现意外情况日志功效必需支持自动发出报警，DR操作也一样必需自动进行。3.1.6 可扩展备份系统和容灾系统应含有易扩展和易升级特征，这么才能满足用户日益增加数据备份需求，同时又能够保护和充足利用现有投资投入。3.1.7易操作数据备份应用于不一样领域，进行数据备份操作人员也处于不一样层次。这就需要一个直观、操作简单图形化用户界面，缩短操作人员学习时间，减轻操作人员工作压力，使备份工作得以轻松地设置和完成。容灾系统设计也应含有易管理，易维护，易操作和易配置特点，同时容灾系统故障应该易于监测。3.1.8 实时性部分关键业务需要二十四小时不间断运行，在备份时候，有部分文件可能仍然处于被使用状态。那么在进行备份时候，要采取方法，实时地查看文件大小、进行事务跟踪，以确保正确地备份系统中全部文件。3.1.9 安全性备份系统和容灾系统备份了业务系统关键数据。所以，备份系统和容灾系统设计必需确保数据传送和存放安全性。容灾方案也必需遵守相关国家和国际安全标准，以确保系统可公开和各容灾方案相互协作。3.2备份架构选择对数据保护，有多个方法，包含备份、复制、快照和数据容灾等等。现在用得最多、最有效手段是数据备份。而备份方法也很多，有手工备份、自动备份、LAN-Base备份、LAN-Free备份等。不一样备份方法，其效果不一样，关键表现在性能、自动化程度、对现有系统应用影响程度、管理、可扩展性等方面。传统LAN备份方法：传统备份方法系统管理员将磁带机/库或虚拟带库连接在当地备份服务器上，只对当地网络内数据进行系统备份。在这种方案中，磁带机/库或虚拟带库只由当地服务器进行备份操作，欲备份数据全部经过网络传输到备份服务器，再经由备份服务器备份到磁带机/库或虚拟带库中。这种方法价格较低，且不需要改变原有网络架构。SAN备份：SAN存放区域网基于高速光纤通道（Fibre Channel）技术，在服务器之间和服务器和存放设备之间建立了高速数据传输链路。在SAN内进行大量数据传输、复制、备份时不再占用宝贵LAN 资源，使得LAN 带宽得到极大释放，服务器能以更高效率为前端网络用户机提供服务。这种方法能充足发挥SAN高速数据流网络优势，从而表现出高速磁带设备性能；SAN备份方法缺点是成本较高，且往往要改变现有网络架构。NAS系统是用一个装有优化文件系统和瘦操作系统专用数据存放服务器，提供跨平台文件共享功效。NAS产品和用户之间通讯采取NFS(Network File System)协议、CIFS(Common Internet File System)协议，这些协议运行在IP之上。NAS集成了系统、存放和网络技术，含有扩展性强、使用和管理简单、跨平台文件共享、性能优化等特点另外为了避免因为地震、水灾和火灾等造成数据丢失，实现用户对关键数据容灾要求，我们提议采搭建数据异地容灾平台，将xxxxxx厂当地数据中心备份数据经过WAN网络远程复制到异地灾备数据中心，达成异地灾备目标。此次选择备份方法为LAN-Base备份方法。3.3备份软件选择备份管理软件选择对于整个系统性能至关关键。备份软件要提供良好备份恢复能力，简便管理方法和技术领先性；不仅能够胜任现在备份恢复管理，也提供良好扩展性和前瞻技术能力。所以，备份软件选择关键参考以下几方面来选择：1、 备份软件是主流、成熟产品，有大量成功案例；2、 备份软件支持能对文件系统、邮件系统、数据库、虚拟机系统、应用系统、台式机和在线存放系统中数据进行多项数据管理：数据备份和恢复、文件及邮件归档、在线存放设备快照管理、连续数据复制、内容搜索、数据分析、反复数据删除、备份/归档数据加密。3、 备份软件支持目前主流平台系统，包含企业目前使用Windows、Linux、AIX、VMware ESX等，而且对上述系统提供系统裸机恢复支持；对X86平台异机恢复全部有很好支持，能够将物理服务器恢复到不一样品牌机型号服务器中；未来还支持将物理机恢复到虚拟机中。所以管理员能够很方便地对备份系统和生产数据，进行同机裸机或异机裸机恢复，以快速恢复业务系统或进行可用性恢复验证。4、 备份软件支持智能索引：支持数据对象、数据内容、数据分类等索引，并采取分布式索引架构，满足大数据时代海量数据管理需求；5、 备份软件支持统一管理备份设备、介质和备份/恢复任务、用户，针对用户端可统一定义和修改备份计划策略，存放策略和恢复计划策略等。6、 备份软件能够对多备份域进行集中管理，总部备份域定时搜集全部备份域索引统计，实现多中心统一数据查询、恢复和汇报；7、 为了确保备份数据安全性，备份软件应支持多个等级加密方法，包含：用户端加密，介质服务器端，网络和介质服务器加密，仅网络加密（介质服务器端解密）、备份磁带加密和仅备份拷贝加密等等，以满足不一样等级加密需求；8、 可提供全方面系统管理方法，包含：策略管理、安全管理、可用性管理、恢复管理、系统监控、汇报和工作流管理。此次备份软件选择CommVault Simpana。3.4备份介质选择现在市场上能够作为备份设备有磁带库和磁盘阵列设备。下面从可靠性、性能、可扩展性、投资回报率多个方面来比较一下磁盘存放备份和物理带库备份。l 可靠性物理磁带库完全由机械设备组成，磁带库机械手、磁带驱动器和磁带均为非封闭精密部件，它们可靠性远不像磁带库厂商宣传那样高，平均无故障使用时间、平均无故障换带次数等关键指标并不能作为实际应用参考基准，多个部件组合后整体系统可用性将更低：磁带驱动器、磁带存放槽、机械臂系统、控制器、条码扫描系统、磁带入库和磁带出库装置等部件任何单点故障均可能会造成整个磁带库运转异常，增加宕机时间，甚至影响整个应用系统正常运转。同时磁带库不含有容错能力，很轻易受灰尘、潮湿等环境原因影响而造成故障。有相当大百分比使用中端以下（包含中端）磁带库用户最少全部经历过一次造成备份失败磁带库故障。尤其令用户烦恼是，磁带库修复必需由专业人员进行，而且维修响应时间长，造成日常运行混乱。用户所以而被迫购置多个磁带驱动器，而驱动器恰恰是磁带库中最关键昂贵部件，这深入加大了用户总体拥有成本。磁盘存放设备没有磁带库设备介质可靠性低、维护成本高等方面困扰；同时，磁盘阵列采取RAID技术，所以基于磁盘存放备份设备又含有极强容错能力。l 性能 技术发展远远落后于数据量增加，因为其读写速率低下，所以它已经成为整个备份系统瓶颈。其次，磁带加载所需要时间，有时候比磁带读写需要时间还要长，假如用户要恢复数据在多盘磁带上，那么要进行一次完整系统恢复将是漫长过程，恢复性能将极其低下。伴随业务增加，每个系统能留给备份时间越来越少，为了能够在更短时间内完成更多数据量备份，用户只能在磁带库内安装更多磁带机，这也意味着更高支出，更高故障率，当磁带技术更新时候还意味着更大投资浪费，更糟糕是，因为磁带库库体设计限制，能够增加磁带机数量也是很有限。磁盘阵列设计在性能上不存在磁带库含有读写速率瓶颈，同时磁盘存放不存在物理磁带库加载磁带过程。l 可扩展性伴随数据量不停增加，物理磁带库存放空间扩展就显得极其有限。而假如一开始就采购比较大型磁带库（如200槽以上），即使采取较低初始配置，其价格仍然很高。另外磁带库支持驱动器数目有限，其性能扩展也将受到很大限制。磁盘存放空间扩展只需要增加更多磁盘即可，十分方便简捷。l 投资回报率 首先，物理磁带插槽很快就不够用，其次，几乎绝大部分磁带库其磁带空间全部无法充足利用（因为备份管理上要求，很多磁带只写入了几十GB甚至几GB数据，就因为保留周期和磁带分类管理等要求，而不能写入新数据），这么，一台号称几十TB磁带库，可能只能利用不到二分之一空间就必需考虑扩容了。因为物理磁带库较为封闭，大部分配件维修、更换必需由磁带库原厂商工程师完成，这使得实际故障排除时间难以控制，维修成本也很高。最终，用户会发觉，用于数据保护投资往往超出预期，而备份系统本身又极大地增加了系统维护工作量，最终结果却依旧不能令人满意。使用SAN阵列作为备份介质，其优势在于： 1 能够使用备份软件重删功效，经过备份软件源端重删功效，大大降低传输数据量，从而降低带宽需求，缩短备份窗口，节省备份设备空间。2 规避了磁带加载卸载对备份性能影响，其连续读写性能达成或超出了中端磁带。3 磁盘阵列设备在用户环境中很常见，通常系统管理员不需要过多专业知识全部能够自行维护，降低了维护成本。4 磁盘阵列成本较低，降低IT投入。此次选择备份介质为磁盘阵列。4 华为集中存放、备份处理方案4.1 整体方案设计此次建设关键处理数据安全问题，同时提升数据服务能力，建设内容包含：1、 建立一套当地备份体系；2、 构建统一外部存放系统；3、 建设异地容灾存放（可放在后期建设）。4.2 计划备份系统4.2.1 定制备份策略下表描述xxxxxx厂企业网络总体备份策略，该策略可依据操作人员要求进行合适修改。以下表格示例表1 成全部中心备份系统备份策略No.备份对象增量备份频率增备保留期限(天)增备副本份数全量备份频率全备保留期限 (天)全备副本份数1虚拟机天天9090每个月9032文件天天9090每七天90153E-Mail天天365365每个月365134数据库天天9090每七天90154.2.2 计算备份容量下表列出了全部生产数据容量。其中红色部分需要具体计算和预估一下表2 中心备份系统备份容量No.站点备份对象初始容量 容量增加率 总容量 (GB)数据重删比重删后容量(GB)1当地数据中心某业务系统2T每个月0.05% 150075 2:175038 2OA系统2T每个月1% 37875 3:112625 3EHR系统2T每十二个月0.05% 13007 8:11626 4WEB2T天天2% 76500 2:138250 5论坛2T6其它应用10T11累计:23TB 4.2.3 定制重删配置在配置重删时需要依据用户业务和网络环境，配置以下参数。表3 配置重删参数No.备份对象是否压缩块大小过期数据清理（数据老化）DDB 全量拷贝1某业务系统是128K早晨3点开始，每8小时检验一次早晨6点开始，每8小时检验一次2OA系统3EHR系统4WEB否论坛其它应用4.2.4 备份存放容量本要预估备份数据量大约为20TB，所以提议布署1台备份存放即可。4.2.5 定制复制策略企业网络全部站点总体复制策略描述以下表。该策略可依据操作技术人员要求做合适修改。表4 备份系统复制策略No.源站点目标站点复制类型复制触发类型复制时间窗口1业务服务器备份服务器Simpana DASH 拷贝时间触发，自动拷贝7:0011:004.2.6 备份方案确定 华为提供处理方案处理了传统备份方法固有缺点，有效降低成本，面向包含数据中心和远程站点在内整个企业，确保快速可靠数据备份和恢复。 该方案具体策略以下，企业每个远程站点使用独立存放策略和重删策略，备份站点内部产生数据，同时，企业数据中心会将各站点备份数据首先拷贝一份到备份中心，在拷贝过程中会使用全局重删技术。经过使用重删策略，远程站点和数据中心冗余数据能够完全删除，从而节省备份存放空间。 在该方案中，远程站点数据到数据中心备份是经过WAN完成，所以大大降低了对生产带宽损耗；各站点独立备份和数据中心二次重删策略也使该方案对备份存放容量要求降低很多。经过平衡LAN和WAN带宽利用，该方案在有效缩短备份窗口同时，实现了对全部站点数据备份进行统一管理和控制。 考虑到贵企业业务特点和备份需求，一是成全部数据中心未包含备份系统，和不停增加数据均需要进行备份。我们设计了一款以SAN设备作为后端介质LAN-base集中式备份处理方案。配置统一存放OceanStor 5300 V3，25块1.2TB 10K RPM SAS 硬盘做当地备份空间，可用容量约20TB。4.3 当地集中存放现在全部业务系统数据均在服务器当地硬盘存放，不仅性能很有限，业务数据可靠性也很低，只有当地RAID本身数据容错能力。对于高可用业务，包含HA、集群等，和虚拟化、桌面云等后续新增业务系统，须将全部数据（包含虚拟化平台、操作系统、业务数据）设置存放在外置存放中，以实现高可用相关特征，如虚机热迁移，业务高可用等。备份建设布署了一套高性能、高扩展性统一存放，服务器外部集中存放只需要在原有阵列上增加对应硬盘（推荐用高性能SAS盘），即可承载对应业务，存放建设能够保护原有投资。此次设计在备份存放上增加25块1.2TB 10K RPM SAS 硬盘，配置热备和RAID后可用空间不低于20TB。在存放组网方面，后期伴随业务服务器增多，可能有几台、几十台服务器需要连接到存放阵列上，所以不提议用一期直连方法（备份服务器直接连存放阵列），到时候增加2台FC交换机，组件冗余链路FC-SAN存放网络。服务器上需配置2张单端口HBA卡，整个存放路径从服务器-存放阵列（双控）均为冗余链路，保障整个存放系统稳定可靠。每台光纤交换机分别存放A、B控2个FC后连接，即每台光纤交换机占和存放链接需要2*2=4个口，可支持20台服务器冗余链路接入。组网设计以下： 图2整体拓扑图5方案组件介绍（依据实际使用组件选择保留内容）5.1 CommVault Simpana本节介绍CommVault Simpana架构、功效。5.1.1软件架构特点CommVaultSimpana平台不仅仅是一个备份系统，更是一整套企业级数据管理平台，体系架构图3所表示。图3 Simpana体系架构Simpana平台能对文件系统、邮件系统、数据库、虚拟机系统、应用系统、台式机和在线存放系统中数据进行多项数据管理：1. 数据备份和恢复2. 在线存放设备快照管理3. 连续数据复制4. 内容搜索5. 数据分析6. 反复数据删除7. 备份/归档数据加密当采取Simpana一体化信息管理方法来进行数据管理，能够得到意想不到操作性能，因为一体化架构能共享共同服务功效来进行备份、恢复、复制和内容搜索操作。Simpana一体系架构也被称为CTE（Common Technology Engine），这个通用技术引擎能提供愈加好地移动数据、愈加好地存放数据、愈加好地查找数据、更安全地管理数据，也能方便地进行扩展来支持改变业务需求。针对全部数据管理，利用共同软件服务为用户提供价值。5.1.2软件功效介绍Simpana备份软件关键功效及优势见下表。表5 Simpana软件关键功效基础架构系统架构统一完整备份系统，包含管理服务组件，业务服务组件，及用户端组件、备份组网和备份介质。支持基于SAN或NAS集中统一备份，及多分支机构远程备份。组网方法支持LAN_Base, LAN_Free，Server_Free组网方法功效特征备份索引架构数据管理软件内部索引库采取二级分布式机制：一级索引管理具体备份统计，分布存放到多台介质服务器；二级索引仅管理少许作业信息，存放在备份管理节点端。反复数据删除备份系统默认已包含反复数据删除功效，支持源端、全局、介质端反复数据删除。其中源端重删和全局重删选项可经过界面灵活切换，以降低网络消耗和备份存放空间。数据加密支持3-DES，AES，BlowFish，Serpent，TwoFish加密算法，密钥长度可选择128位和256位。断点续备支持Oracle，Exchange，主流文件系统数据备份作业和恢复作业自动从断点继续工作，不需要用户干预，节省网络、存放资源和备份窗口。支持邮件系统细粒度恢复备份系统针对Exchange Server提供数据库等级备份同时，实现单个邮件恢复；针对Lotus Domino提供邮件等级备份和恢复。支持Oracle表级恢复能力无需写任何脚本，备份系统结合RMAN做高性能数据库全备份同时，提供Oracle单表恢复功效，以确保高性能数据库备份，同时避免因整个表空间或整库恢复造成数据丢失。硬件快照技术备份系统能够支持主流存放硬件厂家快照技术，包含：HUAWEI OceanStor V3，HP EVA/3PAR, NetApp等，含有业界最广兼容性.支持虚拟机快照，实现颗粒度恢复经过存放快照调用，实现对虚拟化环境快照保护，并提供Server-Free备份。可对虚拟机内文件和应用提供颗粒恢复能力，整个过程无需任何脚本。可靠性负载均衡和故障切换支持主服务器集群（Excel）1、介质服务器支持负载均衡功效，当备份任务增多时，备份任务流能够由不一样介质服务器分担。2、当发生故障时，正在工作介质服务器可自动切换至另一台介质服务器上，保障业务不中止。多备份域集中管理备份系统支持多备份域集中管理，总部备份域定时搜集全部备份域索引统计，实现多中心统一数据查询、恢复和汇报备份数据校验支持对磁盘、磁带中存放备份数据自动依据策略进行校验功效。备份数据恢复前，预检验备份数据是否可用。若备份数据遭到损坏时，会发出告警信息。支持自动演练恢复无需任何脚本，经过统一图形界面实现文件和应用异机恢复，整个恢复过程能够实现自动化，以验证备份数据可恢复能力及简化恢复演练步骤。图形化界面支持提供图形化备份业务集中配置管理平台提供统一报表和告警管理平台5.2 RH2288H V3本节介绍RH2288H V3产品定位、产品外观和产品规格。RH2288H V3是华为企业针对互联网、IDC（Internet Data Center）、云计算、企业市场和电信业务应用等需求，推出含有广泛用途2U2路机架服务器。RH2288H V3适适用于分布式存放、数据挖掘、电子相册、视频等存放业务、和企业基础应用和电信业务应用，含有高性能计算、大容量存放、低能耗、扩展能力强、高可靠、易管理、易布署、支持虚拟化等优点。5.3 OceanStor 5300 V3本节介绍OceanStor 5300 V3存放产品特点、产品外观和产品规格。OceanStor 5300 V3存放系统采取灵活、可扩展设计理念，含有业界领先硬件规格、RAID2.0+底层虚拟化架构和多个数据保护技术，能够满足大型数据库OLTP/OLAP（Online Transaction Processing/Online Analytical Processing）、高性能计算、数字媒体、因特网运行、集中存放、备份、容灾和数据迁移等不一样业务应用需求。OceanStor 5300 V3存放系统不仅能够为应用服务器提供性能出色存放服务，而且支持多种优异数据备份和容灾技术，确保数据业务顺利、安全运行。除此之外，OceanStor 5300 V3存放系统还提供易于使用管理方法和方便快捷当地/远程维护方法，大大降低了设备管理和维护成本。OceanStor 5300V3有以下产品特点：l 高性能OceanStor 5300 V3存放系统含有3级性能加速技术，能够逐步提升存放性能，满足多种应用对存放性能需求。l 高可扩展性OceanStor 5300 V3存放系统含有出色可扩展性，它支持多个硬盘类型和主机接口模块。同时，主机接口模块密度也处于业界领先水平，从而带来了出色高可扩展性。硬盘类型：SAS、NL-SAS和SSD。主机接口模块类型：8Gbit/s FC、16Gbit/s FC、GE、10Gbit/s TOE和10Gbit/s FCoE。l 高可靠性OceanStor 5300 V3存放系统对部件失效和设备断电全部有保护方法，同时在降低硬盘故障和数据丢失风险方面也采取了优异技术，保障了系统高可靠性。1部件失效保护存放系统部件采取双冗余设计和A/A工作模式（Active-Active Mode）。在正常情况下，2个部件同时工作，处理存放业务。当其中1个部件出现故障或离线时，另外1个部件就会立即接管其工作，不影响现有任务。2RAID2.0+底层虚拟化存放系统采取创新RAID2.0+底层虚拟化技术，实现硬盘自动负载均衡。当存放系统某一硬盘发生故障时，硬盘域内全部正常硬盘参与数据重构，而且仅重构业务数据，数据重构速度相对传统RAID提升20倍，极大降低了多盘失效概率。3断电保护存放系统提供内置BBU（Backup Battery Unit）模块，在出现忽然断电情况下，可连续为控制框供电，确保留放系统将Cache中数据写入数据保险箱，避免数据丢失。4硬盘坏道修复存放系统中较常见故障是出现硬盘坏道。OceanStor 5300 V3存放系统采取硬盘坏道修复技术，能够自动修复硬盘坏道，使硬盘故障率降低50%，延长了硬盘使用周期。5硬盘数据预拷贝存放系统采取硬盘预拷贝技术。经过例行检验硬件状态，一旦发觉有故障风险硬盘，主动迁移其数据，有效降低数据丢失风险。l 高可用性OceanStor 5300 V3存放系统采取TurboModule技术、在线扩容技术和硬盘漫游技术，避免日常维护操作打断业务运行。TurboModule技术、在线扩容技术和硬盘漫游技术特点包含：1 TurboModule技术使控制器、风扇、电源、接口模块、BBU、硬盘模块均可热插拔，从而许可进行在线操作。2. 在线扩容技术使硬盘域能够在线新增硬盘，轻松扩容硬盘域。3. 硬盘漫游技术使存放系统能够自动识别更改槽位后硬盘，并自动恢复其原有业务。l 高系统安全性1. 管理通道安全：全部能够对存放系统实施管理操作物理接口均使用接入认证机制，确保了只有授权用户才能对存放系统进行管理操作。2. 操作系统安全：存放系统操作系统经过最新兼容性测试和漏洞扫描，确保留放系统含有广泛兼容性而且不存在高风险漏洞。3. 协议和接口防攻击：存放系统全部对外通信连接均是存放系统正常运行和维护所必需，对使用到全部通信端口均在产品通信矩阵文档中进行了说明。动态侦听端口均限定在确定且合理范围内，不存在任何未公开接口。4. 管理和维护安全：支持用户禁用和恢复，另外对全部管理操作指令全部有完善日志统计。5. 数据加密传输：利用VPN（Virtual Private Network）设备建立两台存放设备间iSCSI（Internet Small Computer System Interface）传输隧道，经过加密技术对存放设备间数据进行加密，以确保数据私有性和安全性。所以，可广泛应用于存放系统间增值特征业务数据传输，包含存放系统间LUN拷贝、同时远程复制和异步远程复制。6. 数据存放加密：支持布署网络存放密码机进行数据存放加密。网络存放密码机采取国密局支持标准国密算法，经过访问控制策略审计和控制主机访问，使只有符合安全策略主机才能访问存放系统数据。布署网络存放密码机后，主机和存放系统之间全部交互信息必需流经密码机，实现读写数据解密和加密，保障存放系统数据安全性。7. 数据销毁：当清除不需要数据时，经过对指定LUN进行数次擦写，使其存放数据无法被恢复，预防关键数据外泄。8. 业务接口和管理接口相互隔离：iSCSI主机接口和心跳网口、管理网口和维护网口之间采取ACL机制进行隔离，确保业务接口和管理接口相互隔离。6.方案配置清单推荐配置清单表6 备份系统组件No.目录产品数量配置要求备注1成全部存放OceanStor 5300V31双控32GB缓存8*1G iSCSI端口8*8G FC端口硬盘：25*1.2TB 10K RPM SAS 硬盘； 布署在当地数据中心，承载业务系统在线业务和备份存放2备份服务器RH2288H V31CPU：2E5-2630 v3-6Core内存：416GBRAID卡：1张RAID卡GE卡：1张4端口GE卡HBA卡：2张单端口8G 光纤通道卡硬盘：2块2.5英寸600GB SAS硬盘（操作系统盘）光驱：DVD-RW光驱操作系统：Microsoft Windows Server 标准版-64位备份服务器，备份当地数据中心各个业务系统生产数据，经过FC通道存放在备份存放中4备份软件CommVault Simpana 10.01配置16TB后端备份容量许可备份软件，配置对应备份容量许可7附录表7 缩略语缩略语全称RAIDRedundant Array of Independent DisksLUNLogical Unit NumberSSDSolid State DeviceFCFibre ChannelGEGigabit EthrenetFC HBAFC Host Bus AdapterSASSerial Attached SCSISATASerial Advanced Technology AttachmentNASNetwork attached storageTCOTotal Cost of OwnershipCAPEXCapital expenditureOPEXOperating expenseDDBDeduplicatio
