停车场交通设施施工说明施工方案.doc

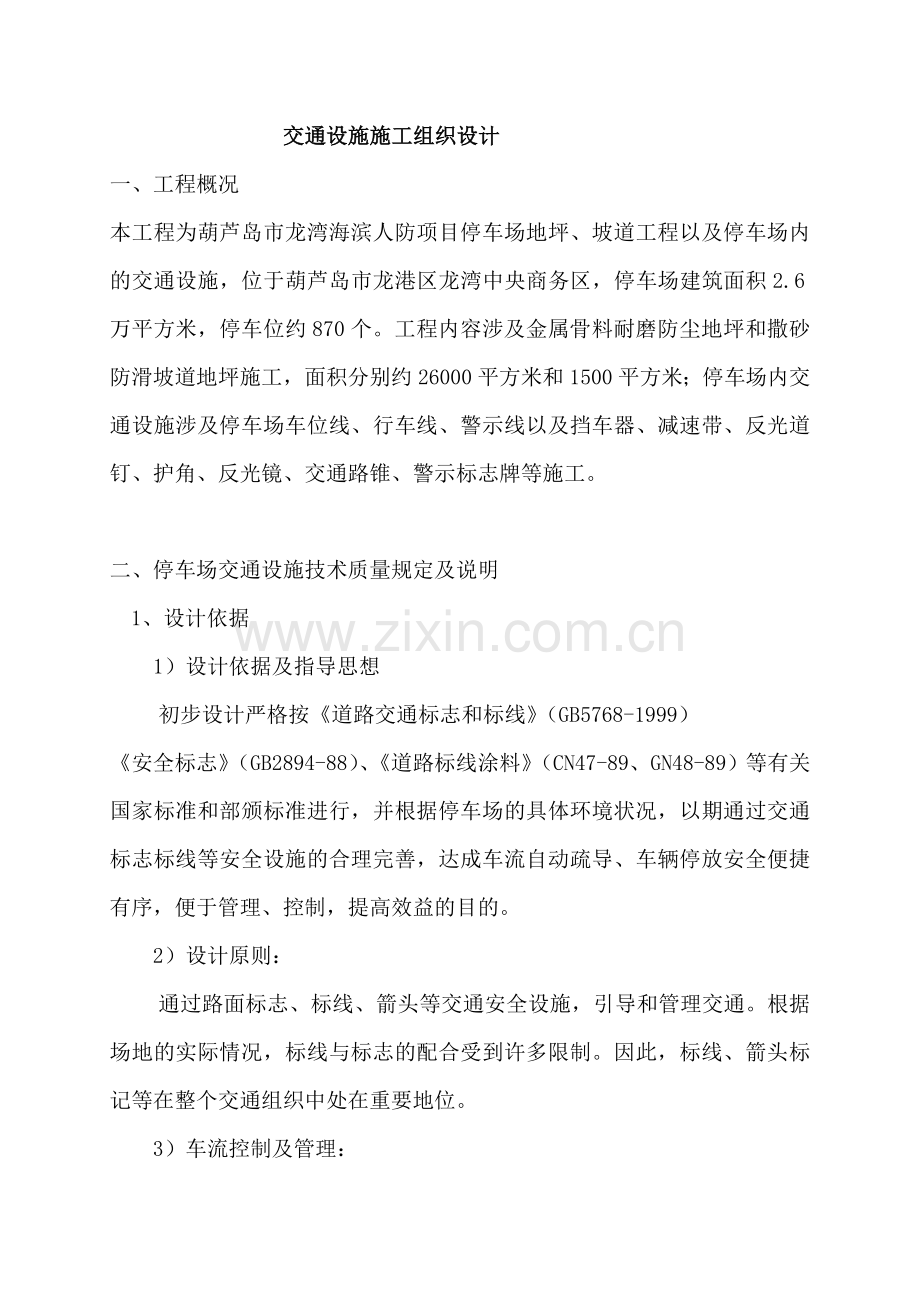

交通设施施工组织设计
一、工程概况
本工程为葫芦岛市龙湾海滨人防项目停车场地坪、坡道工程以及停车场内的交通设施，位于葫芦岛市龙港区龙湾中央商务区，停车场建筑面积2.6万平方米，停车位约870个。工程内容涉及金属骨料耐磨防尘地坪和撒砂防滑坡道地坪施工，面积分别约26000平方米和1500平方米；停车场内交通设施涉及停车场车位线、行车线、警示线以及挡车器、减速带、反光道钉、护角、反光镜、交通路锥、警示标志牌等施工。

二、停车场交通设施技术质量规定及说明
1、设计依据
1）设计依据及指导思想
初步设计严格按《道路交通标志和标线》（GB5768-1999）
《安全标志》（GB2894-88）、《道路标线涂料》（CN47-89、GN48-89）等有关国家标准和部颁标准进行，并根据停车场的具体环境状况，以期通过交通标志标线等安全设施的合理完善，达成车流自动疏导、车辆停放安全便捷有序，便于管理、控制，提高效益的目的。
2）设计原则：
通过路面标志、标线、箭头等交通安全设施，引导和管理交通。根据场地的实际情况，标线与标志的配合受到许多限制。因此，标线、箭头标记等在整个交通组织中处在重要地位。
3）车流控制及管理：
a、设定车场内通道为单行道，车辆必须按规定方向行驶，在各通道口设立各种相应标志引导车辆对的行驶，保证安全。
2、工程内容
本工程设计与工程安装的内容为停车场必备的常规交通安全设施，内容涉及以下部分；
1）车位线
2） 车位喷号
3） 导向箭头
4） 边沿线
5）限位器
6） 中心线
7） 减速带
8） 管理规定牌
9） 收费规定牌
10）警示标志牌
11）行车指示
12）出入口标志牌
13）功能指示灯箱
14）门头灯箱
15）禁停网络
16）道钉
17）轮廓标
18）诱导标
19）反光镜
3、技术说明
1）交通标志牌：
在进出口以及车辆内适当位置安装标志牌，引导车辆对的行驶，交通标志设禁标志、指示标志及其他标志。采用质量好、强度高、耐用性强，图文规范，色彩鲜艳。在自然环境总可保持七年内不褪色、不脱落、不断裂。
a.禁令标志涉及：限速标志、禁鸣喇叭标志、严禁驶入标志等。
b.指示标志涉及：停车场标志、直行转弯标志、入口标志、出入标志和指路标志等。
c.其他标志涉及：导向标、防撞柱、警示反光板等。
d.交通标志的支持方式采用单柱式、悬臂式及附着式相结合，用法兰、直埋等方法固定，其数量、规格、位置按设计图进行配置。
2）安全防撞栏：
高100MM，置于停车位后线距前1米处。可有效的防止车辆在进入停车位时碰撞车后物体或墙壁。
3）交通标线：
选用优质道路专用冷涂料，机械喷涂、厚度均匀、色度清楚。涉及停车位、通道线、导向箭头、禁停黄线区、导流带、黄黑警示柱等。
a.在车场通道两侧划分车行道边沿线，规格为单实线和单虚线，线宽150MM。
b.停车位标线按国标规定的规格5000MM*2500MM进行标线，如受车场内其他设施影响，则在施工时作适当调整，线宽为150MM。
c.在车库进出口适当位置标示导向箭头，规格按国标。
d.在车场出入口及其他禁停地点划分禁停区，颜色为黄色。
5）上悬牌吊架：
用于吊悬标志牌。合用于通道上安装标志杆后影响车辆通行的通道。用膨胀螺丝固定于天花板或墙面。
6）限高小型龙门架：
置于地下车库通道入口处，可有效防止超高车辆误入地下车库导致车辆和建筑物的损坏。架上可装相应的反光标志牌、红绿灯或其他设施。
4、材料选择及说明：
1）道路交通标线、停车位标线及指示箭头等采用冷涂道标线涂料施工，标线有效寿命可达24-40个月。
2）交通标志采用工程级反光膜、铝板、镀锌钢管（不锈钢管）、法兰盘紧固件、混凝土基础等通用组合，按国家标准制作，能有效保证七年的使用期。
各种材料的技术性能规定如下：
a.道路标线涂线
不粘胎干燥时间：<5min
耐磨性200次减重（mg）:<30
外观：涂层清白鲜明，耐日晒温差，不变色。
b.交通及安全标志牌
设计车场范围行车速度 V<15km/h
标志牌规格
禁令标志：圆形直形d=60cm(GB5768-1999)
指示标志：圆形直径600mm，方形规格为600*600mm/600*400mm，具体规格按场地实际需要及驾驶员视距离规定设立。
导向标志：长方形a=120CM B=30CM(GB5768-1999)
3）交通标志功能说明
道路交通标志是图形符号和文字传递特定信息，用以管理交通的安全设施。
交通标志有警告标志、禁令标志、指示标志、和辅助标志五种。
本停车场设禁令标志、指示标志、指路标志辅助标志共四种。
a.禁令标志：涉及严禁驶入、严禁左转弯、严禁右转弯和减速让行标志。
严禁驶入标志：表达严禁车辆驶入；
严禁左转弯标志：表达前方路口严禁车辆向左转弯；
严禁右转弯标志：表达前方路口严禁车辆向右转弯；
减速让行标志：表达车辆应减速让行。
b.指示标志：涉及直行标志、左转弯标志、右转弯标志、直行左转弯标志、向左、右转弯标志和人行横道标志。
直行标志：表达只准车辆直行；
左转弯标志：表达车辆只准向左转弯；
右转弯标志：表达车辆只准向右转弯；
向左右转标志：表达只准车辆向左和向右转弯；
直行左转弯标志：表达只准车辆直行和向左转弯；
人行横道标志：表达该处为人行横道。
c.指路标志：涉及入口指向标志、出口指向标志。
入口指向标志：表达停车场的入口方向及入口；
出口指向标志：表达停车场的出口方向及出口；
d.辅助标志：涉及导向标、警示反光板。
导向标：设在停车场进出口，表达前面方向发生改变，车辆须按指示方向行驶；
警示反光板：设在车场内立柱，车辆停泊时起警示作用。
5、制作方法及材料
a所有标志牌采用冷轧铝板贴反光膜的方法制作，标志图案采用剪贴或丝印。
b所有标志牌选用反光膜制作。
c标志牌规格：
禁令标志：圆形直径600mm，三角形700mm；
指示标志：圆形直径600mm，方形600*600mm/600*400mm；
指路标志：入口标志1000*4500mm，出口标志及楼层指向500*800mm；
辅助标志：导向标300*1200mm，反光标200（300）*1000mm。
5）辅助设施
a.功能说明
反光防护桩：防止车场内建筑物或其它设施受损，起警告和保护作用；
b.制作方法及材料
反光防护柱：用镀锌钢管、法兰盘焊接后外贴反光膜制作，管身直径80MM，高1000MM，黄底镶黑圈；
安全凸镜：原装进口真空镀膜，圆形直径800MM；
限高标杆：圆形塑料胶管制作，外贴反光膜；
金属支架：用角铁或扁铁焊接而成，内涂防锈底漆，外涂白漆。
6）标线
交通标线是由路面标线、箭头、文字、立面标记、突起路标和路边线轮廓标等构成的安全设施，作用是管制和引导交通。
本车场设停车位线、导向箭头、通道边沿线及禁停黄线区。
停车位线：规格为2500*500mm，线宽150mm，颜色为白色；
导向箭头：长度为3000mm，颜色为白色；
通道边沿线：规格为单实践和单虚线，线宽150mm，颜色为黄色；
禁停黄线区：线宽150mm，颜色为黄色。
三、施工组织及进度控制
为了优质、快速、安全地完毕本工程的施工任务，以最大限度地满足建设单位的规定，进一步树立公司良好的公司形象，必须就施工现场管理组织机构，施工程序，施工进度，劳力安排，机械设备安排，材料供应，现场布置等各方面进行科学合理全面的组织部署。现就工程作如下部署
1、施工总目的
a.工程施工技术，保证达成优良标准。
b.保证施工安全，杜绝事故的发生。
c.保证工程周边环境安全。
d.保证施工现场文明，避免或减少对周边环境及行人的影响。
e.组织施工，实行科学管理。
2、现场管理组织机构安排
为保证工程严格按施工图以及中华人民共和国国家标准《道路交通标志和标线（GB5768—99）》施工，现场将组成一个专业技术素质高，现场管理能力强，服务态度好的现场管理机构。现场管理机构组织网络如下：
项目经理
技术负责人
项目副经理
材料设备主管
技术资料员
现场工程师
质检员

3、进度安排
依据设计规定和工期定额等其他具体条件，本工程计划总工期为_15___个工作日，具体工程施工进度安排见进度计划表。
4、现场劳动力安排
为保证本工程施工进度安排规定，保证工程施工质量和施工安全，我司将集中优势力量参与本工程施工，挑选技术素质高，身体素质好，思想素质优的作业人员进场施工，做到工种配套，调度灵活，安排合理。
5、施工材料采购及使用安排
材料的及时供应是施工进度保证的必要条件，本工程的材料供应将在建设单位的规定指定下，由项目经理直接管理。
根据计划进度规定，现场材料设备主管预先准确的提供材料计划，制定出各种材料设备及机械设备的具体进场日期和进场数量，由专职材料员或采购员联系进出场。
采购实行前，认真做好供应商的评审工作，选择优秀供应商进行采购。采购过程中，严格执行我公司的采购程序及规定，材料进场时，按规定规定进行验收，入库保管，并按规定做好标记工作。
四、安全生产及文明施工
（1）根据“安全生产，防止为主”的指导方针，为保证施工安全，防止安全事故的发生，控制安全文明施工保证措施，保证工程安全施工。
（2）项目经理部成立“安全文明施工领导小组”，加强对施工现场的安全管理工作。
（3）施工中严格执行国家《安全技术操作规程》、《施工现场安全检查、文明施工检查评估标准》进行施工。
（4）建齐健全各种安全生产、文明施工岗位责任制度，加强职工队伍的安全教育的工作，提高安全员安全生产意识。
（5）项目经理部设专职安全员一名，监督、检查、指导施工现场的文明施工、安全生产情况。
（6）定期召开安全生产工作会议，定期对施工现场的文明施工、安全生产情况进行检查。
（7）施工前对班组进行安全技术交底，明确具体的安全保证措施，杜绝违章操作，违章指挥。
（8）现场施工人员安全防护用品配备齐全，按规定佩戴。
（9）特殊工种持证上岗。吊装设专人指挥，起重机械回转半径内不得站人。
（10）现场施工用电由电工架设、维护线路、安装电器设备，作到一机、一闸、一漏，并有可靠的接地保护。
（11）机械设备设专人操作，非机械工不得操作。机械设备要定期保养、检查、维修。
(12)施工现场设立安全警示牌、标语、宣传板，交通路口设围护栏或彩条塑料布围挡，挂安全警示牌，夜间设红色警示牌。
(14)工程施工期间，对沿线进行巡回检查，及时发现安全隐患，及时整改。
