透水混凝土施工方案.doc

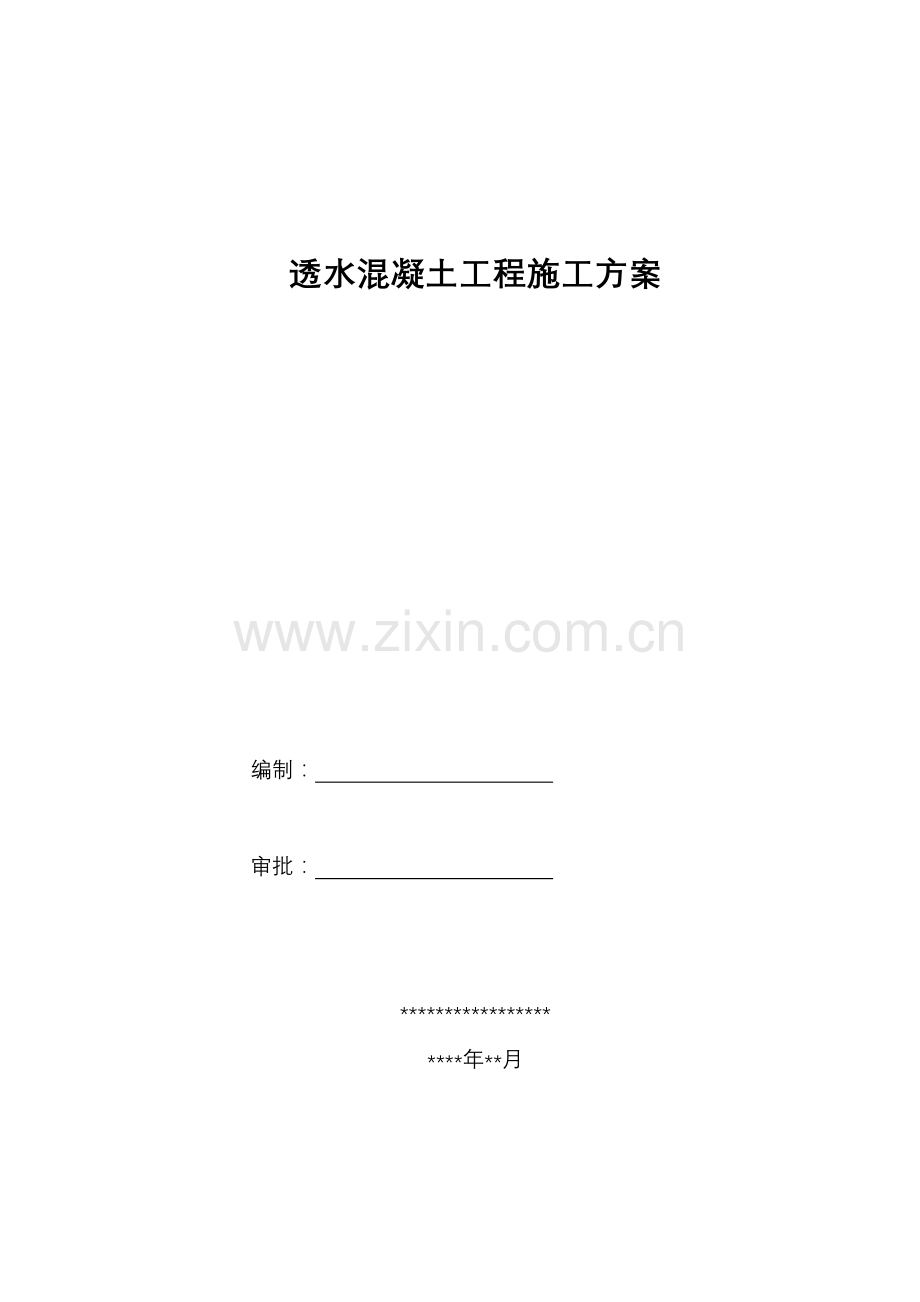

透水混凝土工程施工方案

编制：

审批：

*****************
****年**月

目录
一、简介 3
二、易美彩色透水混凝土 3
2、透水混凝土构成材料在施工过程中配合比： 4
3、易美彩色透水混凝土的品种 5
四、透水混凝土路面基层的规定 5
五、排水系统设计 6
六、伸缩缝的设立 6
七、易美彩色透水混凝土的施工 7
八、注意事项： 11

透水混凝土施工方案
 一、简介
透水混凝土又称多孔混凝土，也可称排水混凝土。其由欧美、日本等国家针对原都市道路的路面的缺陷，开发使用的一种能让雨水流入地下，有效补充地下水；并能有效的消除地面上的油类化合物等对环境污染的危害；同步，是保护自然、维护生态平衡、能缓和都市热岛效应的优良的铺装材料； 其有助于人类生存环境的良性发展及都市雨水管理与水污染防治等工作上，具有特殊的重要意义。
因透水混凝土系统拥有系列色彩配方，配合设计的创意，针对不同环境和个性规定的装饰风格进行铺设施工。这是老式铺装和一般透水砖不能实现的特殊铺装材料。
透水混凝土的铺装工艺，类似于混凝土的铺装，但与一般混凝土摊铺又有不同之处。
二、彩色透水混凝土
1、材料的构成：
彩色透水混凝土重要由水泥、增强剂、碎石、水以及着色剂、封闭保护剂构成。
（1）水泥应采用强度级别不低于42.5级的硅酸盐水泥或一般硅酸盐水泥,质量应符合现行国标《通用硅酸盐水泥》GB175的规定。不同级别、厂牌、品种的水泥不得混存、混用。
（2）透水混凝土专用增强剂由上海异美景观科技有限公司生产的一种特殊胶结剂，它是由强化剂、硬化剂、活性剂、稳定剂以及硅灰等多种添加剂构成，以增长透水混凝土强度与粘结力的粉末状材料。
（3）碎石
透水混凝土采用的碎石，必须使用质地坚硬、耐久、干净、密实的碎石料，碎石的性能指标应符合现行国标《建筑用卵石、碎石》GB/T14685中的二级规定，并应符合下表规定。
碎石的物理性能指标
序号
项 目
计量单位
指标
1
2
3
1
尺寸
mm
2.4～4.75
4.75～9.5
9.6～13.2
2
压碎值
%
＜15.0
3
针片状颗粒含量（按质量计）
%
＜15.0
4
含泥量（按质量计）
%
＜1.0
5
表观密度
kg/m3
＞2500
6
紧装堆积密度
kg/m3
1350

堆积孔隙率
%
＜47.0
4）水：一般自来水即可用。一般未通过滤的混浊的地下水或使用过的不洁水，不能运用。

2、透水混凝土构成材料在施工过程中配合比：
要施工出高质量、高原则的透水混凝土地面，在原材料固定的条件下，严格控制材料的配比，是施工中的重要核心，在施工时必须有专人严格控制比例。
3、彩色透水混凝土的品种
⑴一般水泥透水混凝土：由水泥、增强剂和和碎石和水拌和而成的透水混凝土。
⑵露骨料水泥透水混凝土：通过蚀凝剂清除一般透水混凝土表面包裹的浆料以显露出骨料本色。
⑶胶筑透水混凝土：胶粘剂将天然彩石牢固地粘结在一起的高档透水地坪。
   以上各类透水混凝土工艺，是根据项目的不同地点、环境、承载规定以及基本条件等不同，而进行针对性的设计及应用的，在图案变化、色彩变化上有更多的合用性和实用性。
四、透水混凝土路面基层的规定
1、透水混凝土路面的厚度：根据路面功能拟定厚度。对人行道，自行车道等轻荷重地面，建议厚度不低于80mm；对停车场、广场等中荷重地面，建议厚度不低于100mm；重型车道建议厚度不低于180mm，考虑成本，往往分为二层施工，即表层为彩色透水混凝土层，厚度一般不低于30mm，下层为素色透水混凝土垫层。
2、为保证路体构造层具有足够的整体强度和透水性，表面层下需有透水基层和较好保水性的垫层。
基层规定：在素土层夯实层上，配用的基层材料，应有合适的强度外，须有较好的透水性，采用级配砂砾或级配碎石等。采用级配碎石时，碎石的最大粒径应不不小于0.7倍的基层厚度，且不超过50mm。
垫层一般采用天然碎石，粒径不不小于10mm，俗称瓜子片，并铺有一定厚度、铺设需均匀平整。
3透水混凝土路面基层横坡度宜为1%～2%，面层横坡度应与基层横坡度相似。
4、全透水构造的人行道基层可采用级配砂砾、级配碎石及级配砾石基层，基层厚度不应不不小于150mm。全透水构造的其她道路级配砂砾、级配碎石及级配砾石基层上应增设多孔隙稳定碎石基层。（多孔隙水泥稳定碎石基层不应不不小于200mm；级配砂砾、级配碎石及级配砾石基层不应不不小于150mm）
5、半透水构造水泥混凝土基层的抗压强度级别不应低于C20，厚度不应不不小于150mm；级配砂砾、级配碎石及级配砾石基层不应不不小于150mm。
五、排水系统设计
1、全透水构造设计时应考虑路面下排水，路面下的排水可设排水盲沟，排水盲沟应与道路设计时的市政排水系统相连，雨水标语基层、面层结合处应设立成透水形式，得于基层过量水分向雨水口汇集，雨水口周边应设立宽度不不不小于1m的不透水土工布于路基表面。
2、设计排水系统时可运用市政排水沟或雨水口，透水混凝土可直接铺设至市政排水沟或雨水口中，面积较大的广场宜设立排水盲沟。
六、伸缩缝的设立
1、透水混凝土面层应设计纵向和横向接缝。纵向接缝的间距应按路面宽度在3.0m～4.5m范畴内拟定，横向接缝的间距宜为4.0m～6.0m；广场平面尺寸不适宜不小于25m2，面层板的长宽比不适宜超过1.3。当基层有构造缝时，面层缩缝应与基相应构造缝位置一致。
2、当透水混凝土面层施工长度超过30m，应设立胀缝。在透水水泥混凝土面层与侧沟、建筑物、雨水口中、铺面的砌块、沥青铺面等其她构造物连接处，应设立胀缝。
3、透水混凝土一般采用后切割的施工措施，这样切出的伸缩缝，整洁美丽。我们建议使用无齿锯切割，具体切割时间应视厚度、天气状况而定，一般为摊铺完毕后3-7天内切割（夏季高温季节24小时后就必须切割）。

七、彩色透水混凝土的施工
1、一般规定
（1）施工前应查勘施工现场，复核地下隐蔽设施的位置和标高，根据设计文献及施工条件，拟定施工方案，编制施工组织设计。
（2）施工前应解决水电供应、交通道路、搅拌和堆放场地、工棚和仓库、消防等设施。施工现场应配备防雨、防潮的材料堆放场地，材料应分别按标记堆放，装卸和搬运时不得随意抛掷。
（3）面层施工前应按规定对基层、排水系统进行检查验收，符合规定后方能进行面层施工。
（4）在透水水泥混凝土面层施工前，应对基层作清洁解决，解决后的基层表面应粗糙、清洁、无积水，并应保持一定湿润状态。
（5）施工现场应配备施工所需的辅助设备、辅助材料、施工工具，并应采用安全防护设施。
2、搅拌和运送
（1）透水水泥混凝土宜采用强制性搅拌机进行搅拌，搅拌机的容量应根据工程量、施工进度、施工顺序和运送工具等参数选择。新拌混凝土出机至作业面运送时间不适宜超过30min。
（2）进入搅拌机的原材料必须计量精确，并应符合下列规定:
1）袋装水泥应抽查袋重的精确性;
2）每台班拌制前应精确测定集料的含水率，并应根据集料的含水率，调节透水水泥混凝土配比中的用水量，由施工现场实验拟定施工配合比;
3）透水水泥混凝土原材料(按质量计)的容许误差，不应超过下列规定:
水泥:土1%;
增强料:土1%;
集料:士2%;
水:+1%;
外加剂:士1%。
（3）透水水泥混凝土的拌制宜先将集料和50%用水量加入搅拌机拌合30s.再加人水泥、增强料、外加剂拌合40s.最后加
入剩余用水量拌合50s以上。
（4）当透水混凝土面层采用双色组合层设计时，应采用不同搅拌机分别搅拌不同色彩的混凝土。
（5）透水水泥混凝土拌合物运送时应避免离析，并应注意保持拌合物的湿度，必要时应采用遮盖等措施。
（6）透水水泥混凝土拌合物从搅拌机出料后，运至施工地点进行摊铺、压实直至浇筑完毕的容许最长时间，可由实验室根据水泥初凝时间及施工气温拟定，并应符合下表的规定。
透水混凝土从搅拌机出料至浇筑完毕的容许最长时间
施工气温T (0C)
容许最长时间(h)
5≤T<10
2.0
1O≤T<20
1.5
20≤T<32
1.0

3、透水混凝土铺筑
3.1一般透水混凝土面层施工应符合下列规定:
模板的制作与立模应符合下列规定:
1)模板应选用质地坚实、变形小、刚度大的材料，模板的高度应与混凝土路面厚度一致;
2)立模的平面位置与高程应符合设计规定，模板与混凝土接触的表面应涂隔离剂。
3)透水水泥混凝土拌合物摊铺前，应对模板的高度、支撑稳定状况等进行全面检查。
3.2透水水泥混凝土拌合物摊铺应均匀，平整度与排水坡度应符合规定，摊铺厚度应考虑松铺系数，其松铺系数宜为1.1。
3.3透水水泥混凝土宜采用平整压实机，或采用低频平板振动器振动和专用滚压工具滚压。压实时应辅以人工补料及找平，人工找平时施工人员应穿上减压鞋进行操作。
3.4透水水泥混凝土压实后，宜使用抹平机或人工对透水水泥混凝土面层进行收面，必要时应配合人工拍实、整平。整平时必须保持模板顶面整洁，接缝处板面应平整。
3.5模板的拆除，应符合下列规定:
1)拆模时间应根据气温和混凝土强度增长状况拟定。
2)拆模不得损坏混凝土路面的边角，应保持透水水泥混凝土块体完好。
3.6当采用彩色透水水泥混凝土双色组合层施工时，上面层应在下面层初凝迈进行铺筑。
3.7露骨透水水泥混凝土施工，应与一般透水水泥混凝土施工相似，摊铺平整后的工序应符合下列规定:
1)露骨料透水混凝土，应在摊铺结束后十分钟内喷洒表面蚀凝剂做表面露骨料预解决（喷洒表面蚀凝剂前应先喷水一遍），第一次喷洒时力求薄而均匀尽量避免中断，第二次时应合适增长，喷洒表面解决剂距离未收光整平的面层和整平机碾辊至少500㎜。随后覆地膜养护（地膜应紧贴石子不应当存空隙，应用专用滚平装置将地膜压平在地面上并结合扫帚扫平，地膜纵向间至少应搭接100㎜）。
2)预解决8-10小时(根据养护温度和湿度等因素拟定)后用高压清洗机做表面冲洗加工，实现露骨料效果。清洗时喷枪距面层要高出至少500㎜距离，不可紧盯一处长时间喷水以防脱石。个别水泥浆解决效果不明显处应使用毛刷配合喷枪清洗。清洗作业结束后应及时覆盖保水白膜及彩条布进行养护，清洗时间应安排在温度较高的白天进行。清洗前后应有专人对作业区盯紧以避免清洗进程发生污染波及清洗效果。
3)大面积施工前应做试块进行试洗，谋求最佳清洗时间成功后方可大面积进行表面解决。
4、接缝施工
4.1 路面缩缝切割深度宜为（l/2～1/3) 路面厚度;路面胀缝应与路面厚度相似。施工中施工缝可替代缩缝。
5、养护
5.1 透水水泥混凝土路面施工完毕后，宜采用塑料薄膜覆盖等措施养护。养护时间应根据透水水泥混凝土强度增长状况拟定。
5.2 养护期间透水混凝土面层不得通车，并应保证覆盖材料的完整。
5.3 透水水泥混凝土路面未达到设计强度前不得投入使用。透水水泥混凝土路面的强度，应以透水水泥混凝土试块强度为根据。
6、涂覆透明封闭剂：
待表面混凝土成型干燥后在3天左右，涂刷封闭剂，增强耐久性和美观性。避免时间过会使透水混凝土孔隙受污而堵塞孔隙。
7、季节性施工
（1） 施工中应根据工程所在地的气候环境，拟定冬季、夏季和雨季的起止时间。
（2） 雨季施工应加强与气象部门联系，及时掌握气象条件变化，并应做好防备准备。
（3） 雨季施工应充足运用地形与既有排水设施，做好防雨及排水工作。
（4）雨天不适宜进行基层施工，透水水泥混凝土面层不应在雨天浇筑。
（5） 雨后摊铺基层时，应先对路基状况进行检查，符合规定后方可摊铺。
（6） 当室外日平均气温持续5天低于5°C时，透水混凝土路面不得施工。
（7） 透水水泥混凝土路面夏季施工，应符合下列规定:
1）混凝土拌合物浇筑中应尽量缩短运送、摊铺、压实等工序时间，收面后应及时覆盖、洒水养护;
2）搅拌站应设有遮阳棚;模板和基层表面，在浇筑混凝土前应洒水湿润;
3）当遇阵雨时，应暂停施工并应及时采用塑料薄膜对已浇筑混凝土面进行覆盖。
（8） 当室外最高气温达到32°C及以上时，不适宜施工

八、注意事项：
（1）施工现场须专人负责物料的配比。
（2）严格控制水灰比，即控制水的加入量，水在搅拌中分2-3次加入，不容许一次性加入，至骨料发亮应立即停止加水。
（3）为使物料搅拌均匀，合适延长机械搅拌时间，但不适宜过长。
（4）运送
透水混凝土属干性混凝土料，其初凝快，一般根据气候条件控制混合物的运送时间，运送一般控制在10分钟以内，运送过程中不要停留，手推车必须平稳。
（5）摊铺、浇筑成型：
透水混凝土属干性混凝土料，其初凝快，摊铺必须及时。对于人行道面，大面积施工采用分块隔仓方式进行摊铺物料，其松铺系数为1.1。将混合物均匀摊铺在工作面上，用括尺找准平整度和控制一定的泛水度，然后用平板振动器（厚度厚的用平板振动器）或人工捣实。捣实不适宜采用高频振动器。最后抹子拍平，抹合不能有明水。
（6）平板振动器振动时间不能过长，避免过于密实，可浮现离析现象。
（7）摊铺时尽量快和对的。
（8）因透水混凝土其孔隙率大，水分挥发快，当天气温高于35℃时，施工时间应宜避开中午，适合在早晚进行施工。
（9）养生：
透水混凝土与水泥混凝土属性类似，因此铺摊结束后，经检查标高、平整度均达到规定后。当气温较高时，为减少水分的蒸发，宜立即覆盖塑料薄膜，以保持水分。也可采用洒水养生，所有养生期不得少于7d，使其在养护期内强度逐渐地提高。洒水养生，透水混凝土在浇筑后1天开始洒水养护，高温时在8小时后开始养护，但淋水时不适宜用压力水直接冲淋混凝土表面，应直接从上往下淋水。透水混凝土湿养时间不少于3天。养生时间应根据施工温度而定，一般养生期为14—21天，高温时不少于14天，低温时不少于21天，5℃如下施工，养生期不少于28天。
