悬挑硬防护施工方案.doc

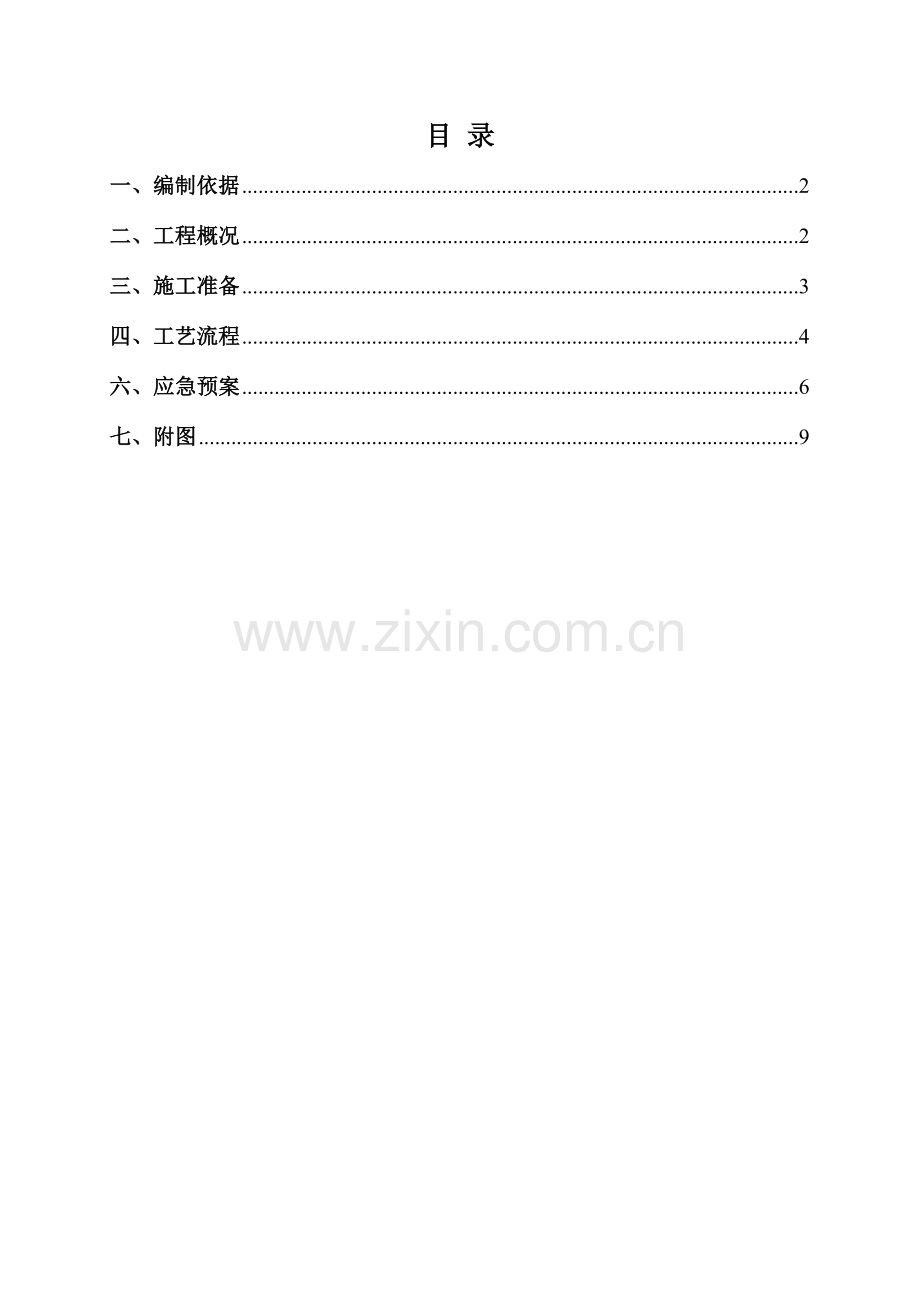

目 录
一、编制依据 2
二、工程概况 2
三、施工准备 3
四、工艺流程 4
六、应急预案 6
七、附图 9

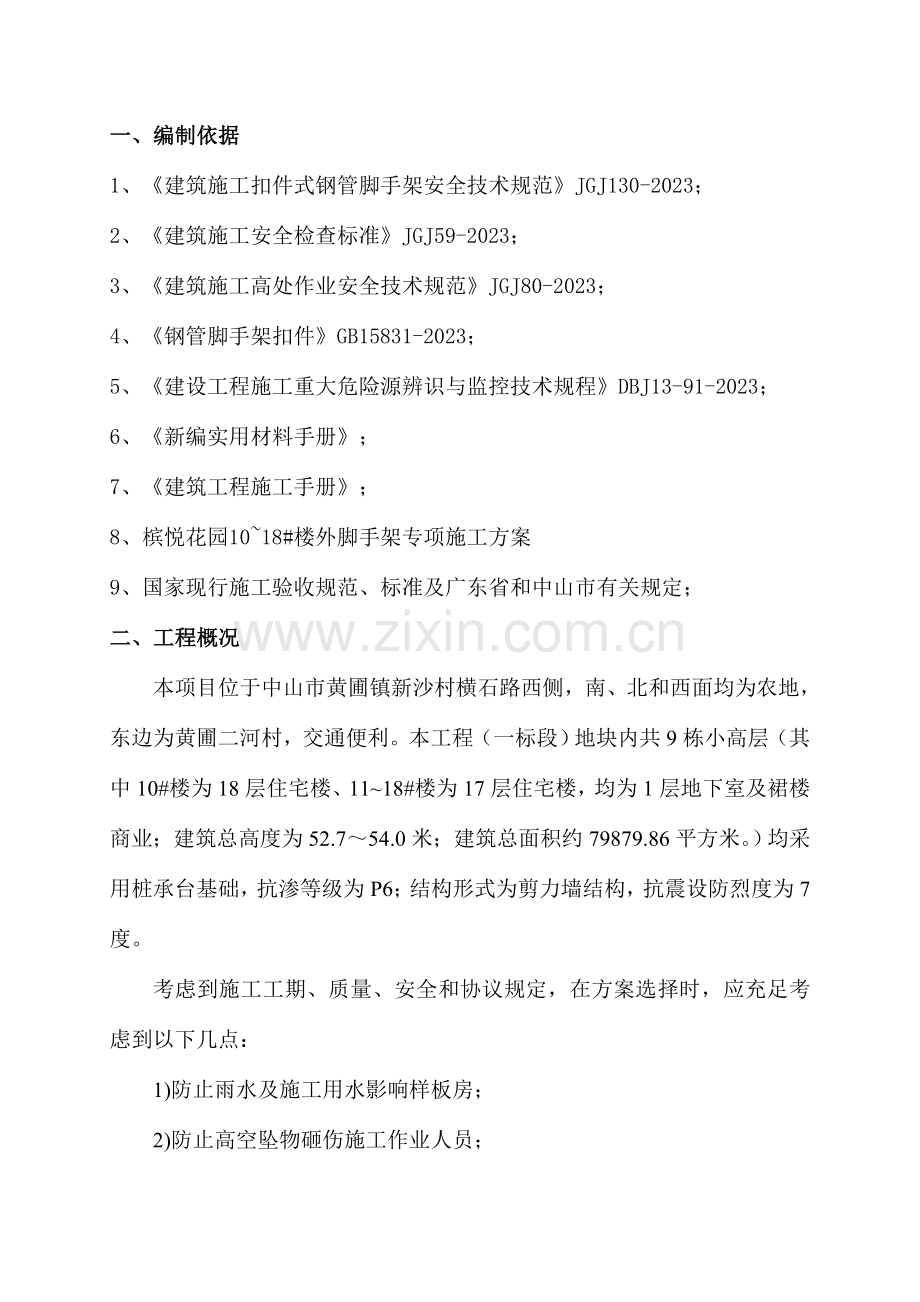

一、编制依据
1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2023；
2、《建筑施工安全检查标准》JGJ59-2023；
3、《建筑施工高处作业安全技术规范》JGJ80-2023；
4、《钢管脚手架扣件》GB15831-2023；
5、《建设工程施工重大危险源辨识与监控技术规程》DBJ13-91-2023；
6、《新编实用材料手册》；
7、《建筑工程施工手册》；
8、槟悦花园10~18#楼外脚手架专项施工方案
9、国家现行施工验收规范、标准及广东省和中山市有关规定；
二、工程概况
本项目位于中山市黄圃镇新沙村横石路西侧，南、北和西面均为农地，东边为黄圃二河村，交通便利。本工程（一标段）地块内共9栋小高层（其中10#楼为18层住宅楼、11~18#楼为17层住宅楼，均为1层地下室及裙楼商业；建筑总高度为52.7～54.0米；建筑总面积约79879.86平方米。）均采用桩承台基础，抗渗等级为P6；结构形式为剪力墙结构，抗震设防烈度为7度。
考虑到施工工期、质量、安全和协议规定，在方案选择时，应充足考虑到以下几点：
1) 防止雨水及施工用水影响样板房；
2) 防止高空坠物砸伤施工作业人员；
3) 外架封闭设计时力求做到结构要安全可靠，造价经济合理；
4) 选用材料时，力求做到常见通用、可周转运用，便于保养维修；
5) 外架封闭处的美观符合相关文明标化工地的有关标准。
结合以上悬挑外架封闭设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下方案：在悬挑层设立模板硬防护，楼层如下表：
栋号
建筑高度
首层高度
层数
设立悬挑楼层
备注
16#17#
52.7m
4.7m
17层
五层、十二层
5层设立样板房防水雨棚
18#
52.05m
4.05m
17层
十层

10#
54m
4.7m
18层
首层局部、十层

11#12#
52.05m
3.6m
17层
首层局部、十层

13#
52.7m
4.7m
17层
首层局部、十层

14#15#
52.7m
4.7m
17层
十层

各参建单位
序号
项 目
内 容
1
工程名称
槟悦花园(10#~18#楼）及地下室车库工程
2
建设单位
中山市润信房地产开发有限公司
3
监督单位
中山市建设工程质量、安全监督站
4
勘测单位
广东省重工建筑设计院有限公司
5
设计单位
筑博设计股份有限公司
6
监理单位
广东重工建设监理有限公司
7
施工单位
广州富利建筑安装工程有限公司
8
计划开工日期
2023年3月30日
9
总工期
600天
三、施工准备
需准备的材料：50x100x4000mm木方，15mm厚胶合板，C型钢，4mm厚银色铝塑板，DN100PVC排水管，DN100雨水斗。
四、工艺流程
1、外架工字钢底部（样板房楼栋）
1) 采用砂纸先对悬挑工字钢底部特别是焊接部位进行打磨除锈：
2) 按大样图尺寸在工字钢底部分别焊接30×30×2mm、30×40×2mm、30×50×2mm的空心矩形钢管各一道作为主龙骨，钢材型号为Q235，形成2%的坡道：
3) 主龙骨下按照600mm的间距焊接40×20×15×2mm的C型钢，钢材型号为Q235，40mm边朝下，与矩形钢管接触的两侧焊接，焊缝高度大于3m；
4) C型销下吊4m厚度的银色铝望板，采用φ6mm钻尾螺钉间距250mm固定在C型钢上，铝型板外侧上翻215mm，包络工字钢，铝塑板间搭接30mm，位置在C型钢部位：
5) 沿墙侧设立排水沟，采用3mm厚，型号为304的不锈钢板制作，与结构连接侧采用φ8mm膨胀螺栓固定间距400mm，与铝塑板连接侧采用钻尾螺丝固定，间距300mm；
6) 工字钢上面满铺15mm厚胶合板：
7) 每隔约10m，设立DN100的雨水斗，直选点在柱位置，下加排水立管DN100，管材为型料管，汇总至现场地面临时排水沟。（大样图见图一）
2、外架工字钢上部
悬挑外架四周工字钢上部用50*100*800mm规格木方做主龙骨，间距为1500mm。50*100规格木方做次龙骨，间距为300mm，通长布置。龙骨坡度为2%。次龙骨上部用长度为1830mm的15mm厚胶合板铺设，围绕外架平桥一周铺钉。（大样图见图一）
五、安全文明施工注意事项
1、 作业前应认真检查所用的使用脚手架、平台、梯子、防护围栏、档脚板、安全带和安全网是否牢固、可靠。
2、 对作业人员进行高处作业安全知识的教育。
3、 高处作业人员应通过体检，合格后方可上岗。对作业人员提供合格的安全帽、安全带等必备的个人安全防护用品，作业人员应按规定对的佩戴和使用。
4、 作业的人员遵守安全施工规定，衣着要灵活，严禁穿硬底和带钉易滑的鞋。
5、 应针对性地将各类安全警示标志悬挂于施工现场夜间应设红灯示警。
6、 项目部组织安全环保部对安全护设施进行验收，经验收合格签字后方可作业。需要临时拆除式变动安全设施的，应经项目技术负责人审批签字，并组织安全环保部验收，经验收合格签字后方可实行。
7、 作业所使用的工具、材料严禁投掷，上下立体交叉作业确有需要时，中间须设隔离设施。
8、 作业应设立可靠扶梯，作业人员应沿着扶梯上下，不得沿着立杆与栏杆攀登。
9、 高处作业物料要堆放平稳，不可放置在临边和洞附近，凡有坠落也许的，要及时撤出或固定以防跌落伤人作业要设防护栏杆，需设警戒区、有专人防护。
10、 严禁夜间作业。
六、应急预案
1、组织机构
组 长：郭就建——负责总体协调工作；
副组长：邓康——负责平常生产；
邓武波——现场施工技术总负责；
组 员：马俊明（质检员）——现场技术管理、监督；
张叶明、李绍高（施工员）——现场管理、组织施工；
刘洪山、曾珍、熊康富（安全员）——专职安全员；
2、应急预案
为了保证本项目安全生产目的的实现，保证本项目在出现外脚手架坍塌事故时，可以及时进行应急救援，从而最大限度地减少损失，特制定本应急救援预案，本预案合用于本项目发生硬防护坍塌事故的应急处置工作。
应急处置基本原则：坚持“以人为本”的原则，采用应急措施，抢救伤员、疏散人群。
3、事故类型和危险限度分析
通过危险源辨识和风险评估，在脚手架使用过程中，出现以下情况时，也许会发生坍塌事故：
1) 外架承重超负荷；
2) 外架搭设构造不符合规定；
3) 搭设硬防护的木方或模板等材料不合格；
4) 出现灾害天气。
4、应急救援组织机构及职责
1) 应急指挥部
项目部成立外脚手架坍塌应急工作领导小组，项目经理任组长，安全负责人任副组长，项目部各部门负责人为成员；应急指挥部负责本项目工程应急救援的指挥工作，负责施救方案的制定，负责批准本预案的启动与终止。
2) 抢险小组
抢险小组规定在事故发生后立即赶往事故现场，在应急指挥部的领导下开始抢险。项目部安全负责人任抢险小组组长，施工现场安保人员为成员。
3) 警戒小组
警戒小组的职责对事故发生现场立即进行人员的疏散和撤离，并封锁事故场闲杂人员严禁进入，保证抢险小组的抢险通道，项目工程副经理任组长，现场安全员任副组长。
4) 联络与救护小组
该小组事故发生后及时联络各方，并一方面向项目经理和相关负责人报告事故情况和联系医务机构进行人员的救护，待应急指挥部决定事故解决方案后，随时跟踪这个事态的发展，组长为安全负责人。
5、防止与预警
1) 防止
a、 应规定外脚手架搭设人员持证上岗；
b、 对钢管、扣件等材料进行严格把关，严禁不合格材料投入使用；
c、 脚手架验收合格方可投入使用；
d、 加强平常的巡视检查，对出现的架体变形或地基沉降等导常情况及时采用应急措施；
e、 加强大风大雨后对外脚手架使用前的安全检查，对发现存在安全隐患应及时采用补救措施。
f、 对外脚手架的拉结支撑加强平常巡视，发现异常情况及时督促进行整改。
2) 预警
项目管理人员发现外脚手架荷载超过设计值或重要杆件不符合规范规定期，应及时停止外脚手架的使用。
6、应急解决
施工现场发生人员伤亡坍塌事故时，发现人员及时告知项目经理，项目经理应及时向安全监督站和建设局报告，同时拨打急救电话请求救援，并根据现场实际情况制定救援措施；联络小组应及时到达工地门口，指引专业救援人员以最快速度到达出事地点；警戒小组应立即设立危险警戒区域，严禁与应急抢险无关的人员进入；抢险小组根据应急救援方案展开救援，采用可靠措施加固、拆除未坍塌部位的架体，拆除或切割压住伤者的杆件，对被埋伤员进行救援；救护小组应在专业救护人员到达前，对受伤人员进行应急救援。
7、保障措施
根据项目部的实际情况，组建抢险小组、联络小组等队伍，并定期对其进行应急救援的技能培训；项目部配备应急灯（5台）、担架（1张）、安全带（20条）。项目指定材料员定期相应急救援物资进行维护，保证其处在正常使用状态；项目设专项经费，用于坍塌事故所需的应急物资储备、灾后解决、灾后恢复工作经费和应急人员的补贴等。
8、培训与演练
1) 培训
项目部在外脚手架使用过程中，应每季对所有员工进行一次应急知识的培训；新员工入场时应接受应急知识（伤员急救常识、抢险救灾基本常识等等）的培训；项目部的应急救援人员应接受专门应急救援培训（涉及紧急情况判断、应急救援技术、现场处置措施等）。
2) 演练
项目部在防护棚使用前组织一次演练，使应急人员更清楚地明确各自的职责和工作程序，提高协同作战的能力，保证应急救援工作有效、迅速地开展。并对演练的效果进行分析评估，及时解决演练中暴露的问题。
七、附图
