测绘工程专业实习报告.doc

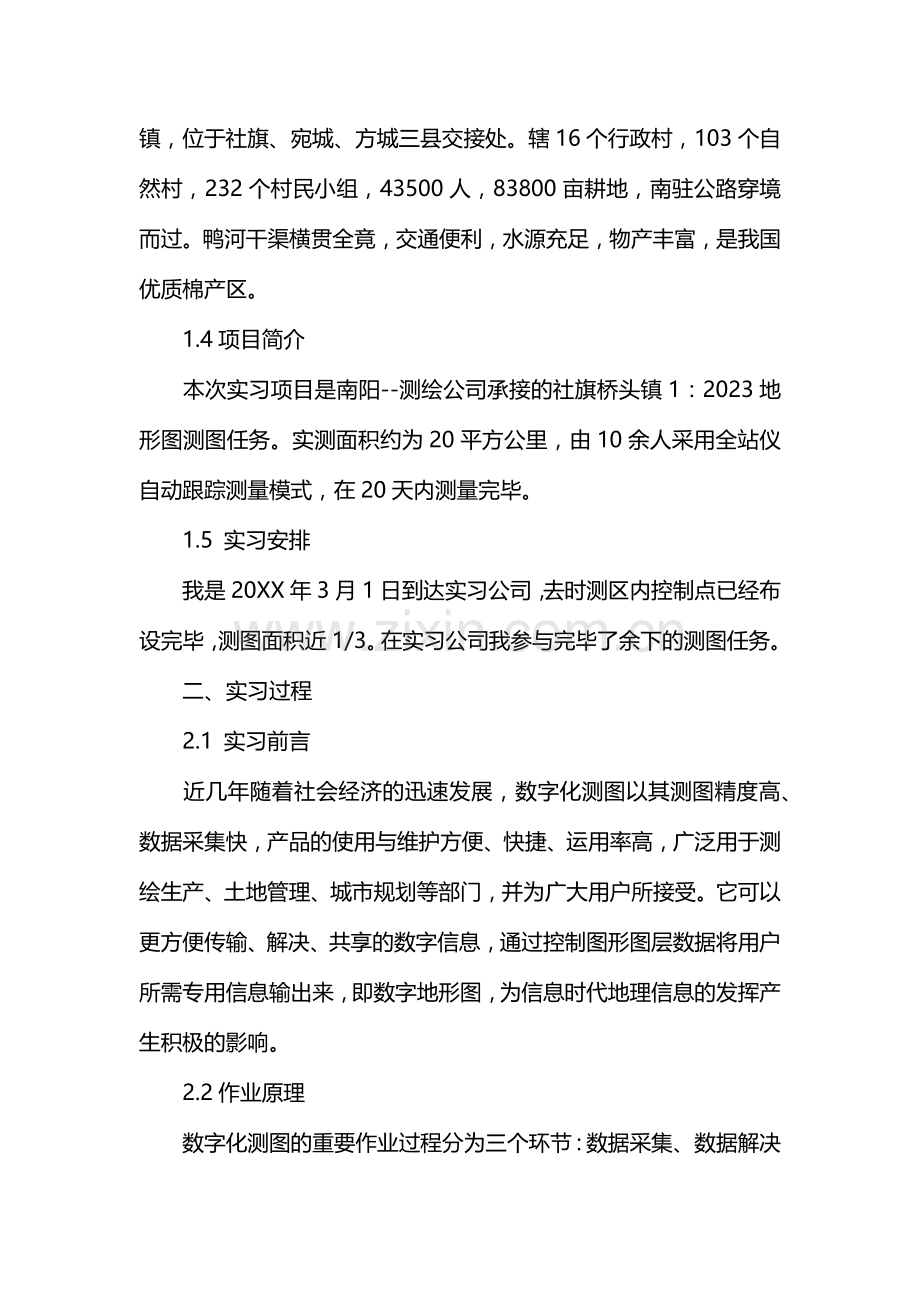

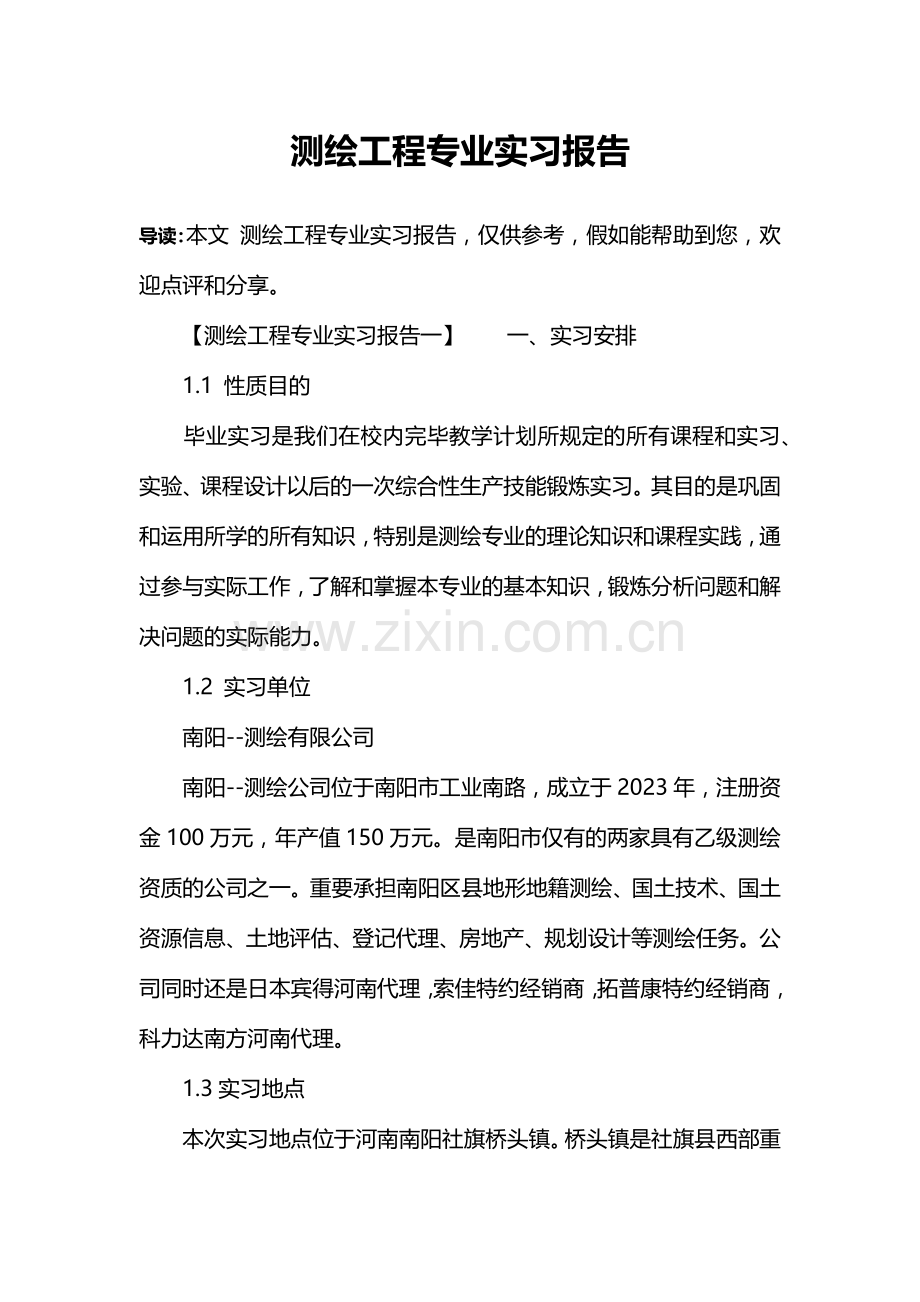

测绘工程专业实习报告导读：本文 测绘工程专业实习报告，仅供参考，假如能帮助到您，欢迎点评和分享。【测绘工程专业实习报告一】一、实习安排1.1 性质目的毕业实习是我们在校内完毕教学计划所规定的所有课程和实习、实验、课程设计以后的一次综合性生产技能锻炼实习。其目的是巩固和运用所学的所有知识，特别是测绘专业的理论知识和课程实践，通过参与实际工作，了解和掌握本专业的基本知识，锻炼分析问题和解决问题的实际能力。1.2 实习单位南阳-测绘有限公司南阳-测绘公司位于南阳市工业南路，成立于2023年，注册资金100万元，年产值150万元。是南阳市仅有的两家具有乙级测绘资质的公司之一。重要承担南阳区县地形地籍测绘、国土技术、国土资源信息、土地评估、登记代理、房地产、规划设计等测绘任务。公司同时还是日本宾得河南代理，索佳特约经销商，拓普康特约经销商，科力达南方河南代理。1.3实习地点本次实习地点位于河南南阳社旗桥头镇。桥头镇是社旗县西部重镇，位于社旗、宛城、方城三县交接处。辖16个行政村，103个自然村，232个村民小组，43500人，83800亩耕地，南驻公路穿境而过。鸭河干渠横贯全竟，交通便利，水源充足，物产丰富，是我国优质棉产区。1.4项目简介本次实习项目是南阳-测绘公司承接的社旗桥头镇1：2023地形图测图任务。实测面积约为20平方公里，由10余人采用全站仪自动跟踪测量模式，在20天内测量完毕。1.5 实习安排我是20XX年3月1日到达实习公司，去时测区内控制点已经布设完毕，测图面积近1/3。在实习公司我参与完毕了余下的测图任务。二、实习过程2.1 实习前言近几年随着社会经济的迅速发展，数字化测图以其测图精度高、数据采集快，产品的使用与维护方便、快捷、运用率高，广泛用于测绘生产、土地管理、城市规划等部门，并为广大用户所接受。它可以更方便传输、解决、共享的数字信息，通过控制图形图层数据将用户所需专用信息输出来，即数字地形图，为信息时代地理信息的发挥产生积极的影响。2.2作业原理数字化测图的重要作业过程分为三个环节：数据采集、数据解决及地形图的数据输出(打印图纸、提供数据光盘等)。数字化作业流程图如下：本次在实习中测图采用的方法为地面数字测图，运用全站仪进行野外数字采集，在内业计算机上采用南方软件进行数据解决成图。2.3测绘软件在本次作业中采用南方CASS5.0软件进行内业解决. 南方CASS5.0是基于AUTO CAD平台开发的，AUTO CAD的所有功能它都可以用，而AUTO CAD则是世界上大家所共认的绘图平台，其编辑功能是有目共睹的，它均提供三种作业方式：电子平板方式、原图数字化方式及内外业一体化。在CAD的基础上，开发了许多功能，如量算定点、图形复制、绘制多功能复合线等。除此之外，还提供了地籍表格绘制与图纸管理等功能。2.4作业流程2.4.1作业简介野外数字化测图是我国目前各测绘单位用得最多的数字测图方法，运用全站仪自动跟踪测量模式，测站架设自动跟踪式全站仪，选择日本拓普康(Topcon)测量仪器。2.4.2 作业过程我们在测图中也采用外业草图+室内交互编缉来完毕测图工作。我们在测绘过程中共分3个地形测绘小组，每个小组34人不等，一人观测并在全站仪上作记录并编码，两人跑尺并内业绘图。在点号的编码方式中，我们一个测区一个编码的方式。根据控制点的位置和实际的天天工作量，人工实地绘制草图，在草图上标明，每隔10个点和测站互通点号，防止犯错。当在外业完毕各点的编号(编码)后，回到室内就可以把传输到计算机的各点在计算机屏幕上以展绘编码的方式出来，再根据跑尺人员自己所走过的线路，辅以这些点号编码，则可比较方便地把这些点连接起来。或者通过编制编码引导文献，实现自动连线。 当完毕这项工作后，再把这些图拿到实地对照，量取实地没有测到的各种数据，再在计算机上进行交互编缉，从而得最终的地形图。2.4.3 注意事项2.4.3.1 司尺要点采用以上方法，对观测及司尺人员的规定是比较高的。第一 配合要默契，这一点测完了，下一点应测什么应心灵相通;对观测人员的输入数字及字母的纯熟限度规定较高，一般应在10秒内完毕。第二 司尺人员担负着室内绘图的工作，是测图过程中的重要人员，所以对于地物(貌)的综合取舍等要心中有数，并且应在跑尺前拟定好跑尺的线路，尽量避免走冤枉路。采用这样的测量方法要省事、快捷。测站上所需要的仅是编码及照准两个过程，而司尺人员所需要做的仅是通过对讲机报编码、摆放棱镜两个过程。现在的全站仪测量一个坐标，基本上在1秒以内，有的甚至达成了0.3秒一个点。受走路等因素的影响，测地物约30秒一个点、地貌在1分钟以内，可以说，重要的时间是从一个点到另一个点的时间，而在这么短的时间内，画草图的人员基本上是跟不上这个思绪与速度的。经本人天天测量小时计，天天约可测600至900点。并且，连线的成功率在95%以上。2.4.3.2碎部要点在测量的过程中，碎部点的取舍和测量至关重要，测点过密，导致成图密集，不该要的要了;测点过少，没有把握地形的基本要素，因此对于碎部点的拟定，就注意以下几点。1. 建筑物比较方正的可只需测出三点，第四点可由计算机来完毕，南方的许多建筑物 看起来较方正，其实是不规则的多边形，则需要所有实测点位。2.不规则的地貌应尽量能多测一些点，由于在传统测图中一些细小的变化可通过手工来完毕，但计算机的模拟是无法比较真实的反映出这些实际地形的。3.对于程序中规定顺序绘制的图块，如桥梁，广告牌等，最佳能按其顺序进行测量。2.4.3.2其他事项1. 要使用的所有仪器设备一定要通过具有资格鉴定部门的鉴定。2. 测图单元的划分，尽量以自然分界为界，如河流、道路等等以便于地形图的施测， 也减少了接边的问题。3. 可以测量到的点尽量实测，尽量避免用钢尺量取。由于用全站仪所测量的速度远非皮尺量取所能比的，并且精度也会高些4. 实地数据采集时，配合要默契，不在测站可视范围，则通过使用对讲机来传递信息，跑棱镜的人要将自己所要采集的地形地物数据点信息及时报告给测站人员，以保证数据记录的真实性。5. 由于数字测图很多工作是在计算机上完毕的，所以如何加强检核是每个单位所就解决的。特别是在测区远离内业地点时，必须有一定的措施。6. 尽量在测站的可视氛围进行数据采集，在通视不良的地方或者需要通过举高支杆来观测的时候，则引点到附近设站进行采集数据，避免由于支杆偏离地形地物点位而带来的人为误差。7. 外业进行数据采集时，一定要注意实地的地物地貌的变化，尽也许地具体记录，不要把疑问点带回到内业解决。三、实习体会毕业实习是即将走出校园，,走向社会的一次大演习。它集合了大学4年的专业所学，,是对知识的一次综合运用。在南阳三维测绘有限公司短短的时间里，我收获很多。一方面，通过毕业测量实习，我学到了很多，比如对仪器的操作更加纯熟，加强了对所学知识的理解和掌握， 很大限度上提高了动手和动脑的能力。书上得来终觉浅，绝知此事要躬行。在实习中，面对的是实实在在的任务，来不得半点推委和逃避，野外作业也没有给你回去翻书的时间，一切都必须在现场解决。因此，这让我深深明白理论知识的重要，在学校余下的时间里，我要安心把所学的理论知识进行梳理和回顾，做到胸中有沟壑，一目了然。为以后实际的工作打下坚实的基础。另一方面，拓展了与人交际、合作的能力。我深感一次测量工作的圆满完毕，单靠一个人的力量和构思是远远不够的，只有小组的合作和团结才干快速而高效。因此，在以后的工作中自己在不断加强业务能力的同时，要学会和同伴和睦相处，学会包容，学会忍受。再次，通过实习我也结识到虚心求教的重要性。在工作中，同伴有的只是中专或者中学学历，他们没有受过高等教育，在理论知识上他们往往有些欠缺，但是他们丰富的经验却是一种宝贵的财富，这种财富在课本上是学习不到的。因此，在以后的工作中需要向常年工作在一线的测绘工作人员学习，不能摆架子，耍脾气。虚心求教，认真学习，坚持理论和实际相结合，使自己更快的成为一名合格的工程人员。【测绘工程专业实习报告二】一：前言我们进行了为期两周的“工程测量实习”，我们重要负责测量学校图书馆周边广场草坪的地形图有。图书馆坐落于学校主干道西侧，东邻第一教学楼和艺术系教学楼，南面隔着一个广场与中专楼相接，西面是学校一条副干道，北面是第一宿舍区。图书馆有七层，南面是主门，东西分别有两个侧门。图书馆的地形为南低北高，东低西高之势。测量上也许会有一定难度，但正好是我们需要的一个挑战，让我们变得更加纯熟。然后我们将有关数据、绘制图幅为a3纸，比例尺为1:500的地形图一张、每个人设计一个建筑物，并施工放样。我们的测量重要将提成四个阶段，分别为：控制点的测量、碎部测量、cad绘图和施工放样。二：实习目的本次测量实习通过地形图测绘和建筑物测设，可增强动手能力和清楚的知道测设和测定地面点位的概念，提高应用地形图的能力，为此后解决实际工程中有关测量工作的问题打下基础。三：任务和规定1.测绘图幅为a3纸，比例尺为1：500的地形图一张。2.计算出测设建筑基线外廓轴线交点的数据，然后将它们测设于实地，并做必要的检核。3. 了解仪器的构造及使用方法。四：实习内容：第一阶段：控制测量控制测量实习采用了闭合导线的形式我们选了4个控制点。测出4个控制点的高程，观测角，点之间长度，进而再算出控制点在图上的坐标。第二阶段：碎部测量碎部测量通俗讲就是围绕着每个控制点，将四周的地物表达出来。将空地的高程测出。具体过程是：将经纬仪水平刻度置零，然后照准地物，读出数值，然后量出控制点到地物的距离。负责绘图的人将地物运用半圆仪和三角板将其展在图上。对于不可以测到的地点需要另找控制点，运用经纬仪找到此点的角度，然后运用皮尺量出距离。自以此点测地物。测高程时运用经纬仪测出需要测定的点的角度，在量出到测定点的距离。读出测定点的尺子的读数，再量一下经纬仪的高度。第三阶段：施工放样我们取了4个点进行实际中的放样，根据图中的四个点坐标计算出每个控制点距放样点的距离，计算出距基准线的角度，用经纬仪设好角度之后，运用测钎找到此点，放样完毕。(我们以 4控制点为基准点。)五：心得体会第一天的控制测量：控制测量实习采用了闭合导线的形式实习开始的第一天，这天我是怀着较轻松的心情去到了测量现场。但通过了一些点的测量之后，就体会到了实习不是那么的轻松。一方面我们选了4个控制点，大体围绕着图书馆。我们随即开始在一天时间内测出4个控制点的高程，观测角，控制点之间的长度，进而再算出控制点在图上的坐标。这是一项十分复杂而又特别重要的工作，由于它关系到以后的碎部测量能否顺利进行。计算出个控制点的坐标值，并将其展在绘图纸上。第一天虽然做事效率低可是我们组一起，但我们对操作已经很熟悉了通过这次实习，锻炼了很多测绘的基本能力。一方面，是熟悉了全站仪的用途，纯熟了全站仪的各种使用方法，掌握了仪器的检查和校正方法。另一方面，在对数据的检查和矫正的过程中，明白了各种测量误差的来源，其重要有三个方面：仪器误差(仪器自身所决定，属客观误差来源)、观测误差(由于人员的技术水平而导致，属于主观误差来源)、外界影响误差(受到如温度、大气折射等外界因素的影响而这些因素又时时处在变动中而难以控制，属于可变动误差来源)。了解了如何避免测量结果错误，最大限度的减少测量误差的方法，即要作到：(1)在仪器选择上要选择精度较高的合适仪器。(2)提高自身的测量水平，减少误差水平。等等各种措施。通那一天收工的时候每个人都是很疲劳了。我们一起吃饭的时候好好总结了这一天实习中出现的问题，拟定了每个人以后实习的具体分工。同时我们还一起规划了天天要做的内容。这样一来我们做事就更具高效性更有目的性。
