铝合金工艺.doc

国标　GB5237.1-2023--高精级
序号
指定部位尺寸MM
允许偏差（±）mm
金属实体不小于75%的部份尺寸
空间大于25%,即金属实体
小于75%的所有尺寸
3栏以外的所有尺寸
空心型材（1）包围面积不小于70㎜2时的壁厚
测量点与基准边的距离
＞6～15
＞15～30
＞30～60
＞60～100
＞100～150

1栏
2栏
3栏
4栏
5栏
6栏
7栏
8栏
1
≤1
0.10
0.15
0.16
—
—
—
—
2
＞1～2
0.12
0.20
0.18
0.21
—
—
—
3
＞2～3
0.14
0.25
0.21
0.25
—
—
—
4
＞3～4
0.16
0.35
0.25
0.30
0.38
—
—
5
＞4～6
0.18
0.45
0.30
0.35
0.42
—
—
6
＞6～12
0.20
0.60
0.35
0.40
0.46
0.50
—
7
＞12～19
0.23
—
0.41
0.45
0.51
0.56
—
8
＞19～25
0.25
—
0.46
0.51
0.56
0.64
0.76
9
＞25～38
0.30
—
0.53
0.58
0.66
0.75
0.89
10
＞38～50
0.36
—
0.61
0.66
0.79
0.91
1.07
11
＞50～100
0.61
—
0.86
0.97
1.22
1.45
1.73
12
＞100～150
0.86
—
1.12
1.27
1.63
1.98
2.39
13
＞150～200
1.12
—
1.37
1.57
2.08
2.51
3.05
14
＞200～250
1.37
—
1.63
1.88
2.54
3.05
3.68

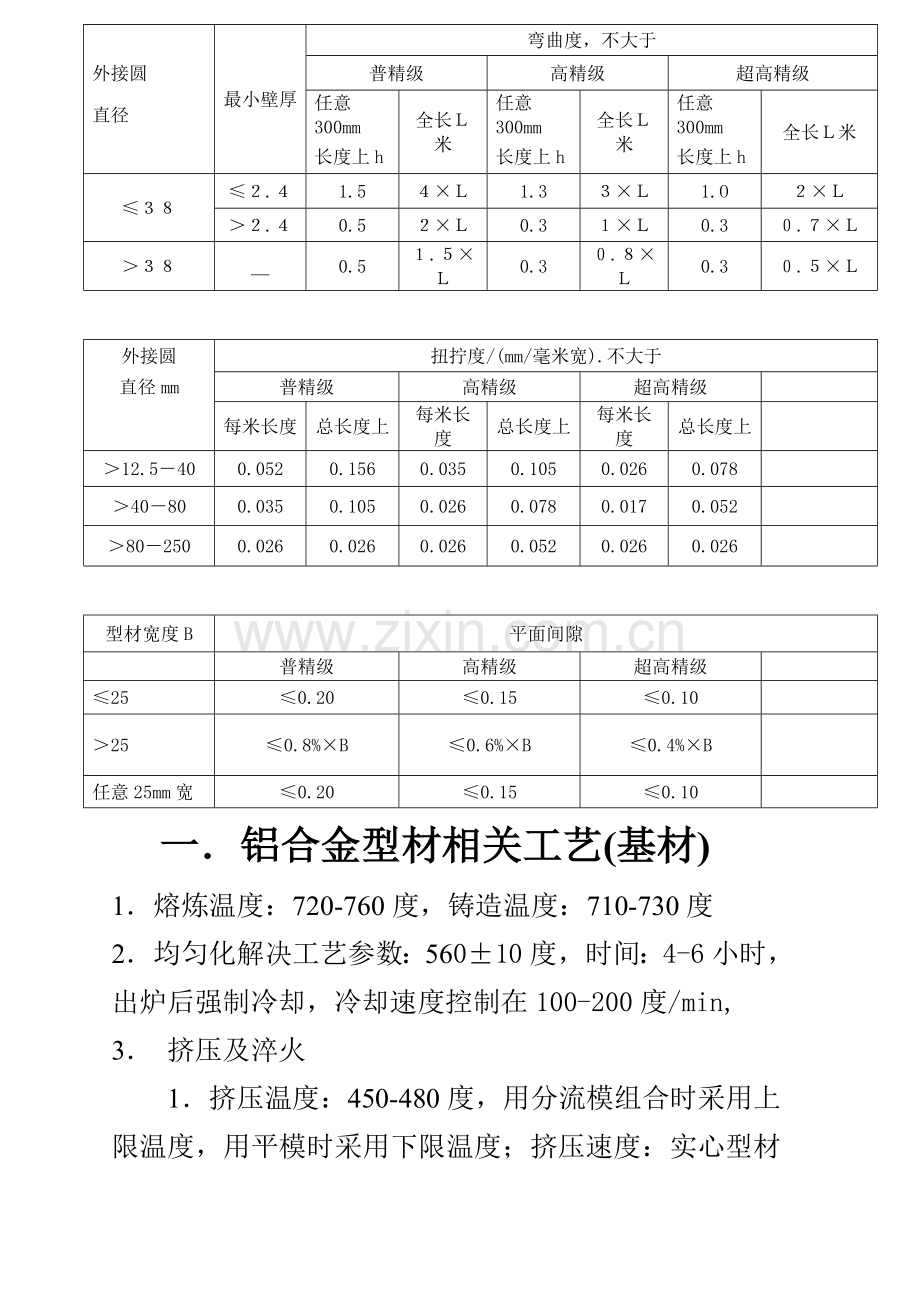

最小壁厚
弯曲度，不大于
外接圆
普精级
高精级
超高精级
直径
任意300mm
全长Ｌ米
任意300mm
全长Ｌ米
任意300mm
全长Ｌ米

长度上h
长度上h
长度上h
≤３８
≤２.４
1.5
４×Ｌ
1.3
３×Ｌ
1.O
２×Ｌ
＞２.４
0.5
２×Ｌ
0.3
１×Ｌ
0.3
０.７×Ｌ
＞３８
＿
0.5
１.５×Ｌ
0.3
０.８×Ｌ
0.3
０.５×Ｌ

外接圆
扭拧度/(mm/毫米宽).不大于
直径mm
普精级
高精级
超高精级

每米长度
总长度上
每米长度
总长度上
每米长度
总长度上

＞12.5－40
0.052
0.156
0.035
0.105
0.026
0.078

＞40－80
0.035
0.105
0.026
0.078
0.017
0.052

＞80－250
0.026
0.026
0.026
0.052
0.026
0.026

型材宽度B
平面间隙

普精级
高精级
超高精级

≤25
≤0.20
≤0.15
≤0.10

＞25
≤0.8%×B
≤0.6%×B
≤0.4%×B

任意25mm宽
≤0.20
≤0.15
≤0.10

一．铝合金型材相关工艺(基材)
1．熔炼温度：720-760度，铸造温度：710-730度
2．均匀化解决工艺参数：560±10度，时间：4-6小时，出炉后强制冷却，冷却速度控制在100-200度/min,
3． 挤压及淬火
1．挤压温度：450-480度，用分流模组合时采用上限温度，用平模时采用下限温度；挤压速度：实心型材为20-60m/min,空心型材9-20m/min；挤压系数：30-150为宜，30-70最佳，淬火：为了使模子出口处的型材快速冷却到室温，将在淬火温度下固溶于基体金属中的强化相硅化镁保存在基体内。（6063合金采用风冷淬火，6061合金采用水冷淬火）
2．6063合金型材拉伸量为0.5%-1.5%
4.导致铝合金型材典型缺陷及产生因素:
1.弯曲.扭拧.波浪:由于模孔的设计不合理,挤压速度过快,模孔润滑不适当,导路不合适和未安装导路;挤压在拉直过程中型材拉伸量过大。
2.汽泡及起皮:由于挤压筒内径磨损超差,挤压垫与筒间隙过大,挤压筒和挤压垫粘有油污.水分等;锭坯表面有气孔.砂眼.油污且锭坯表面过于粗糙; 挤压筒温度和锭坯温度过高,填充过快;挤压时模具抹油等因素。
3．挤压裂纹：由于挤压锭坯温度过高，挤压速度太快，锭坯均匀化解决不好；模具设计不合理，以致中心与边沿流速度差过大等因素。
4．成层：由于锭坯表面有油污.灰尘.锭坯,表面质量不好,有较大的偏析瘤;在模子表面上留有残料;锭坯自身有分层.气泡等因素。
5．缩尾：由于挤压残料留得太短，挤压垫片涂油或不干净，锭坯表面不清洁，制品切尾长度太短；挤压终了时忽然提高挤压速度等因素。
6．挤压横纹：由于模具设计不合理，相同部位的工作带不等长；挤压速度控制不妥，挤压机运营不平衡等因素。
二:坯料壁厚控制
1:光身料按图纸公差控制
2:喷涂料:涂层 膜 厚 壁厚控制
一涂 +20UM 一0.02MM
二涂 +30UM 一0.03MM
三涂 +40UM 一0.04MM
四涂 +65UM 一0.07MM
3:喷粉料: +40/120UM -0.07MM
4:氧化料:碱蚀银白 +0.05MM 4.5#古铜 +0.05MM
3.0#古铜+0.03MM 5.0#古铜+0.03MM
机抛银白+0.02M 电解抛光+0.00MM
光面银白+0.02MM 注:(一)表达在坯料基础减去涂层厚度. (十)表达在坯料基础加上碱蚀厚度.
三:表面质量控制及规定
1: 光身料 :装饰面无手感.
2:氧化银白:装饰面无手感,无明显线纹.
3: 光面料: 装饰面线纹均匀,表面光滑.
4:氧化古铜: 装饰面线纹均匀,表面光滑.
5: 机抛料:装饰面线纹均匀,表面光滑.,必须试机抛有无起骨/起坑现象.
6:电解抛光:装饰面线纹均匀,表面光滑.
7:喷涂一涂:装饰面无手感,注意试喷有无起骨/起坑.
8:氟碳喷涂:装饰面无手感,表面平直.
9:喷粉一涂:装饰面无手感,表面平直.
10:一至九点非装饰面无严重拉伤为合格.如客户有特殊规定按客户规定执行.喷涂/喷粉/机抛料特别注意起骨/起坑.喷涂喷粉料特别注意挤压毛刺！
四:配套控制及规定
1:光身料:能压入但不能脱落.
2:氧化料:能压如但不能自由滑动.
3:喷涂/喷粉/木纹料:能压入不脱落,保整能自由滑动.
4:如客户有特殊规定按客户规定生产.
五:各国角度公差：
1:GB5237.1-2023 : 普精±2度 高精±1度 超高±0.5度
2:美国(AA): S≥5MM±2度 5/20MM±1.5度 ≥20MM±1度
3:BS1474-1987（英国） S≥1.6MM±2度 1.6/5.0MM±1.5度 ≥5.0MM±1度
4:AS/NZS1866.1997 （澳洲） ±2度
5:JIS4100 (日本) ：普精±2度 特殊±1度
六．表面解决型材的相关标准和表面规定：
1．一涂分为丙稀酸和聚脂漆：
丙稀酸：平均膜厚≥20um,局部膜厚≥17um
聚脂漆：平均膜厚≥25um,局部膜厚≥20um
2．平均膜厚：喷漆型材装饰面上测量的若干个（不少于5个）局部膜厚的平均值。
3．局部膜厚：喷漆型材装饰面上某个面积不大于1平方厘米考察内做若干次（不少于3次）的膜厚测量所得的测量值的平均值
4． 最小局部膜厚：喷漆型材装饰面上测量的若干个局部膜厚中最小的一个。
5．前解决（铬化）作用：以提高基材与涂层的附着力，铬化膜烘烤温度不应过高，温度高会导致铬化膜结晶（烘干水分子）会对铬化膜影响，导致附着力不合格一般铬化膜厚度在200-1300每平方米毫克

6．涂 层 平均膜厚 局部膜厚
二涂料 ≥30 ≥25
三涂料 ≥40 ≥34
四涂料 ≥65 ≥55
7．铅笔硬度≥H 附着力干式≥O级 水煮：一涂料15分钟 二/三/四涂20分钟。划格刀为1mm
8．表面质量：涂层应平滑.均匀,不应有流痕,皱纹,气泡,脱落。
七．喷涂工艺：
1．爆基材因素分析：由于操作工在穿胶滚压时，穿胶滚压机压力过大，导致穿胶型材牙位爆裂与胶条分离所引起的爆基材。2．由于型材硬度偏高，超过型材所能承受的最大压力；本厂内控标准穿胶料控制在10-13HW,如硬度偏高型材延伸率也会随之变化.
纠正措施:1.对现场操作员工和质检进行相关培训,让他们对穿胶料有所了解并熟知穿胶料标准及相关检查;2.在生产产品时,先试压一支最大压力的料(一般以500帕斯卡为基准,在没有爆基材为最适宜)做检测并从中摸索经验做好相关记录,总结经验.3.质检在生产前先抽查来料的硬度,如硬度偏高及早告知车间并试压得出型材的最大承受压力,做到生产时得先应手。4.对于硬度偏高的型材，分两次压紧，一定要保证不压爆，强度达成260每平方毫米牛顿以上。
2．露底因素分析：1.流量过小,涂层偏薄,2.挂料太密3.工件与挂具接触不良或挂具因多次喷涂,涂层太厚.绝缘4.粉末自身因素(上粉率太差.)
纠正措施:1.控制好流量,生产时多观测粉末在型材上的流平效果.2.上架挂料时注意控制挂料的密度,注意型材与型材间的间距一致性.3.经常清理挂具,对涂层太厚的挂具及时清出并安排人清理干净.
3. 碰伤因素分析:1.自身来料在喷粉前已存在.2.挤压装框不妥或中转运送中型材被碰撞.3.下料时未保护好型材导致型材与型材磨擦.碰撞
纠正措施:1.各工序加强型材的保护,并贯彻一款条例. 2.生产前加强自检.特别是有尖角的料做到重点保护.
4. 针孔因素分析:1.受不相溶粉末污染2.使用受污染的回收粉3.空气或粉末中有水或挥发物.油物4.型材表面上有挥发物。5。涂膜太厚或太薄。
纠正措施: 1.生产前检查粉末的原材料质量和成品含水量。2。控制好喷涂时间
5．色差因素分析：1.油漆未调好,搅拌不充足2.烘烤时间不恰当或多次停机.过度烘烤3.膜厚不符合标准规定偏薄或偏厚4.金属油漆相应粘度未控制好。
纠正措施: 1.检查容器底部是否有沉淀物?充足让油漆搅拌均匀2.减少停机时间及检查炉温曲线波段3.调整油漆粘度控制好膜厚
6. 针孔因素分析:1. 涂膜太薄。2.流平时间太短,挥发性过快,3.油漆粘度过高,表面粘性过强4.油漆自身存在一种张力
纠正措施:1.控制好流量,调整膜厚达成规范规定2.加入慢干剂并调整油漆粘度3.加入添加剂
7.油污因素分析:因坯料为冲孔料之前硬度不合格退回重时效;冲孔料之前表面粘有许多油,重时效后油污沾死在坯料表面,喷涂前解决水洗不净,喷油漆后粘在型材表面的油与油漆在固化这个工序发生化合反映;冷却后明显。
纠正措施:控制好型材硬度，冲孔料硬度不合格需先水洗后在送挤压重时效。
8．杂色因素分析: 1. 粉房清理不干净，不彻底。2.粉末飞扬与残留在喷房的其它粉混合.
纠正措施: 1.安排粉房人员彻底清理粉房,不盲目生产. 2.检查喷房的回收系统
9. 起粉因素分析: 1.粉末配方2.输送空气中有水3.表面有挥发物
纠正措施: 1.与粉商联系2.检查空压机的排气量及排出压缩空气中的水3.清除型材表面的污物
10. 碰伤因素分析:1.自身来料在喷粉前已存在.2.挤压装框不妥或中转运送中型材被碰撞.3.下料时未保护好型材导致型材与型材磨擦.碰撞
纠正措施:1.各工序加强型材的保护,并贯彻一款条例. 2.生产前加强自检.特别是有尖角的料做到重点保护.
11. 云状因素分析: 1原料分散不匀2. 油漆未调好,搅拌不充足3.油漆成分密度不一致4.漆膜过薄或过厚5.雾化不充足。6.清漆喷薄,面漆喷厚 ..................... 纠正措施: 1. 加助剂 2.粘度适当调高 3.控制清漆与面漆的膜厚,调整至符合规定4.控制链速与枪速同步运营。5。增长雾化压力。
12．色差因素分析：1.油漆未调好,搅拌不充足2.烘烤时间不恰当或多次停机.过度烘烤3.膜厚不符合标准规定偏薄或偏厚4.金属油漆相应粘度未控制好。
纠正措施: 1.检查容器底部是否有沉淀物?充足让油漆搅拌均匀2.减少停机时间及检查炉温曲线波段3.调整油漆粘度控制好膜厚
13．颗粒因素分析：1。粘附在基材上的毛刺，喷涂后在漆膜上形成颗粒2。外来灰尘及空气中的尘埃3。固化炉内的灰尘.链条上的漆垢4.油漆过滤不干净。
纠正措施: 1. 基材上的毛刺可以用手感触, 挤压锯切下框时可用细砂纸打磨,时效后可作喷砂解决.2.不定期清理设备和勤刷链条
14. 桔皮因素分析：1膜厚过薄2.流平性差，溶剂挥发过快3.型材温度过高/环境温度过高/烤炉温差过大4.涂料粘度太高
纠正措施: 1.检查膜厚并调整至规范规定2.增长慢干剂3.减少烘干炉温度或闪干时间,增设通风设备3.调整粘度。
八. 氧化料碱冼余量及碱洗时间:
A：各种表面解决的表面质量和壁厚的控制参考：
光面料→表面要有光泽、光滑、线纹均匀，加0.02MM碱冼余量。
古铜料→表面光滑、线纹均匀，加0.02MM碱冼余量。
银白料→表面无严重线纹、纹粗、无手感，加0.0５MM碱冼余量。
喷沙料→表面无手感、特别注意起坑起骨，喷沙面要均匀，加0.02MM碱冼余量。（中山顶固规定非常严，不能有任何线纹）
抛光料→扫纹料不能有伤到基材的刮伤、拉伤，表面不能有严重的起坑、起骨，扫纹表面要均匀，加0.0３MM碱冼余量。
机抛料→表面光滑、线纹均匀，不能有任何手感的缺陷，加0.0３MM碱冼余量，但机抛后不允许有任何线纹。
电解抛光料→表面光滑、线纹均匀，无手感，无需加碱洗余量。
B：碱洗时间:
a 银白料：10-12分钟
b 古铜料：6-8分钟
c 喷砂料：6分钟
d GBC光面料：2分30秒
e 抛光料及其它有色光面料一般不作试碱洗。

 *★ **    *
