细石混凝土地面施工方案样本.doc

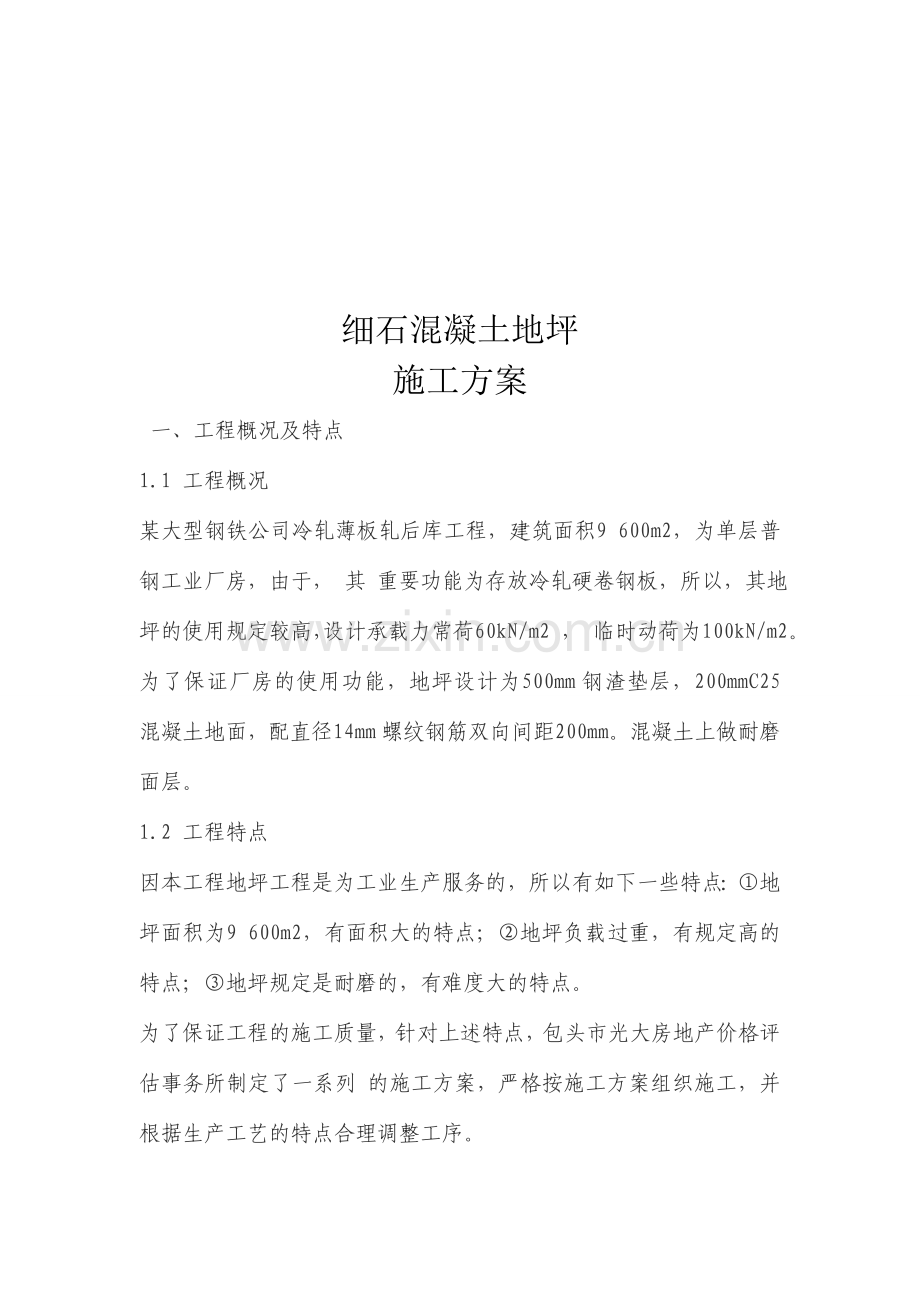

施工项目施工方案细石混凝土地坪施工方案 一、工程概况及特点1.1 工程概况某大型钢铁公司冷轧薄板轧后库工程，建筑面积9 600m2，为单层普钢工业厂房，由于， 其 重要功能为存放冷轧硬卷钢板，所以，其地坪的使用规定较高，设计承载力常荷60kN/m2 ， 临时动荷为100kN/m2。为了保证厂房的使用功能，地坪设计为500mm钢渣垫层，200mmC25 混凝土地面，配直径14mm螺纹钢筋双向间距200mm。混凝土上做耐磨面层。1.2 工程特点因本工程地坪工程是为工业生产服务的，所以有如下一些特点：地坪面积为9 600m2，有面积大的特点；地坪负载过重，有规定高的特点；地坪规定是耐磨的，有难度大的特点。为了保证工程的施工质量，针对上述特点，包头市光大房地产价格评估事务所制定了一系列 的施工方案，严格按施工方案组织施工，并根据生产工艺的特点合理调整工序。2 施工技术措施2.1 施工前期准备工作前期准备工作的中心是，根据施工工序特点，合理分隔地坪施工段，做 好前后交接、交叉区域的技术准备。本工程地坪最上部抹一层耐磨砂浆，抹耐磨砂浆与浇筑混凝土必须密切配合。为了施工方便、顺畅，因此做好地坪的分隔十分关键。在本工程的工序中考虑了工程特点、使 用功能，尽也许使施工缝与分隔缝统一，因此采用了横向、纵向6m的施工混凝土浇筑带的分 隔。拟定分隔缝的同时考虑地坪的使用，采用了后切割伸缩缝的方法，以保证达成浇筑方向 与伸缩缝分开解决的目的。施工缝的交接、交叉区域尽也许与地坪分隔区统一，以保证不再增长过多的伸缩缝。2.2 地基解决本工程因设计地坪标高与自然场地标高相差1m有余，除去结构层，回填土还需有300mm以上 ，对此工程地基解决是十分重要的。为了保证工程施工质量，对人工回填的地基进行了重点 解决，重要做了以下几点：清理自然场地。将建筑垃圾、杂物等清理干净。对厂房基础的基坑进行了预先解决，每层回填300mm，机械打夯，再做标准贯入度 实验。对于大面积回填，施工中采用了同质土（均为黄粘土），振动碾每层300mm压实， 对含水量过大的局部区域进行单独解决，最后每层做环刀实验，保证压缩量和压实系数。回填土施工完毕后，可进行钢渣垫层的施工，在此施工中，其要点为：一方面，钢渣垫层所用的钢渣要采用经水浸解决后钢渣，由钢渣解决厂运至施工现场，装载机 负责摊铺，振动碾进行碾压。摊铺、碾压均分二次。碾压夯实后，检测压实系数。另一方面，碎石垫层压实过程中，应尽也许做到：大面积压实成功后，再施工地坪，这是为了避 免新浇筑地坪在振动荷载作用下断裂。局部不能压实的地方用打夯机补夯。2.3 地坪模板工程有了好的地基解决，接下来的一个重点环节就是模板工程，模板工程对于地坪混凝土的浇筑 和后期地坪的伸缩有特殊意义，重要体现在以下两方面：2.3.1 地坪模板为长向布设，在浇筑时中间不再留缝，由于距离较长，地坪的标高、 平整度 只能在浇筑混凝土地坪时依靠模板来控制，所以模板的刚度、稳定性十分重要。本工程地坪 采用了等厚的20cm槽钢为模板，安装时特别注意了通长标高校核和内外夹模的方法以保证模 板不走形。2.3.2 本工程的伸缩缝为后切割法，因此纵向长缝如是缩缝即有也许缩缝与施工缝不 重合，从而在一段时间使用后出现两条缝，为了避免上述情况，施工过程中对模板的直线度规定也 要十分注意，即基本控制在2mm以内，方可保证两条缝重合。2.4 地坪混凝土的搅拌混凝土的搅拌对地坪成形也是十分重要的，在C25混凝土的搅拌中，重要注意：砂、石的含泥量要小，级配要好，这样方能保证地坪成形混凝土表面强度高而 耐磨。混凝土的水灰比要小，这重要避免混凝土浇筑时失浆；混凝土成形后收缩小、 水化热小（表面裂缝控制）；混凝土强度高，耐磨。2.5 地坪混凝土的浇筑和成形大型工业厂房地坪混凝土的浇筑和成形是所有地坪混凝土施工工序的核心工序和重点内容， 本工序分为3大部分，以下分别加以说明。2.5.1 混凝土浇筑振动。混凝土浇筑振动是较为常规的施工，在这里值得一提的是本工程的第一步是用振动器振动20 0mm的混凝土，这重要是为了使一个分段范围的混凝土均匀，特别是让边角（靠模板一侧） 的混凝土密实，后接头（已浇筑混凝土的边沿）严密无缝。以此来补充后续环节的局限性，同 时与钢渣垫层结合充足。然后重要是用平板振动器和大振动梁进行振动，其目的是为了混凝 土密实和均匀，混凝土表面初步平展。2.5.2 混凝土的收浆。混凝土的收浆是地坪施工的重点，对地坪成形质量极为重要。重要为：先对振动后的混凝土 进行初找平，然后用收浆滚进行压实收浆。收浆完毕后，要注意一定进行均浆工艺施工，这 重要是为了使混凝土的浆层均匀避免产生厚浆表面（易裂）、薄浆表面（易起皮）。这一环节一定要在真空吸水之前进行，由于无论厚薄，吸水之后再调节都将难以做到。混凝土收浆的最后一步为真空吸水，其重要目的是使地坪混凝土强度增长（特别是初期强度 ）以利于后序施工的衔接。重要是要控制吸水时间，通常为0.5h1h，但不可过长（混凝土 硬化快）也不可过短（表面混凝土不成形），可根据气候情况和混凝土的搅拌情况进行调节 。实际施工时可以混凝土表面不烂、压迫后无深迹，并保证表面潮湿为标准。2.5.3 地坪混凝土的成形。至此，地坪混凝土质量好坏就取决于表面成形的好坏了，为了达成表面强度的耐久、耐磨通 常要通过以下几个环节的施工：一方面可采用磨光机对吸水以后的地坪进行初磨，目的是使其表面粗糙度保持一致、含水量在 一定范围内；接下来就采用耐磨粉与干水泥1：1混合，均匀撒在地坪表面，并用铝合金刮尺 进行均粉施工，以保持耐磨粉厚度控制在3mm5mm之间，然后进行静置（通常静置时间为20 min）；此时分别用磨光机和压光机对地坪混凝土表面进行细磨合压光。通过磨光和压光解决的地坪混凝土表面，其强度和表观都提高许多，但其表面磨光和压光印 迹仍需人工进行收光，通常做法为先用铝合金方管找平，对表面露石子进行单独解决，然后 人工铁板收3遍以保证混凝土表面光滑。2.6 地坪施工养护与后解决通过以上3大部分的地坪施工，地坪已基本成形，但就其最终成功的质量方面而言，仍然还 有许多未了的事项，其重要为养护和后解决两大方面的内容。2.6.1 地坪混凝土的养护（含保护）。厂房地坪混凝土的养护（和保护）历来是一大难题，重要由于施工地坪时通常也是工业厂房 设备安装最紧张的时候，交叉作业给地坪混凝土的质量带来严重的影响。根据实际的施工经 验，对这方面的施工建议如下：地坪专人分区养护，保水要到位，养护要有时效性，表面要 清洁。混浆通常是在3d内地坪因不清洁或过早上人，所引的表面“花斑”现象和“混浊”现象，其 重要因素是混凝土表面过早磨损或混凝土凝固前浸入杂质而引起的。严重的能进一步发展成 起灰起砂。因此对混凝土的初期保养保护清理是极为重要的。至于保养其他方面，一般较常规。对地坪边棱角部位应特别注意避免受损，损伤后无论如何 修补，结合处强度均低于原强度。2.6.2 地坪混凝土的后解决。地坪混凝土施工完毕，接下来的一道工序就是对地坪进行后解决地坪伸缩缝。本工程的地坪伸缩缝均采用切割机切割的方法，伸缝为深度双缝，并将中间部分凿除（深度为13cm以 上），缩缝为浅度单缝（深度为8cm）。在施工过程中通常注意以下几点：严格控制切割开始时间。由于时间过早缝隙周边混凝土将会缺棱；时间过迟，地坪即会因 收缩沉降而断裂，一般控制时间为地坪养护24h以后、30h以内（这通常是指气温为2732 ），实际施工中可通过切割局部进行观测决定。缩缝控制与施工缝的关系。特别是纵向长缝，避免两缝不重合。两缝不重合极易在地坪使 用后在缩缝边侧产生施工缝（细的裂缝），但通常不影响地坪的使用，如发现两缝出现，可 对缝进行加宽切割。缝切割完毕，均应用沥青或沥青麻丝填充，以保护混凝土伸缩缝不受损。
