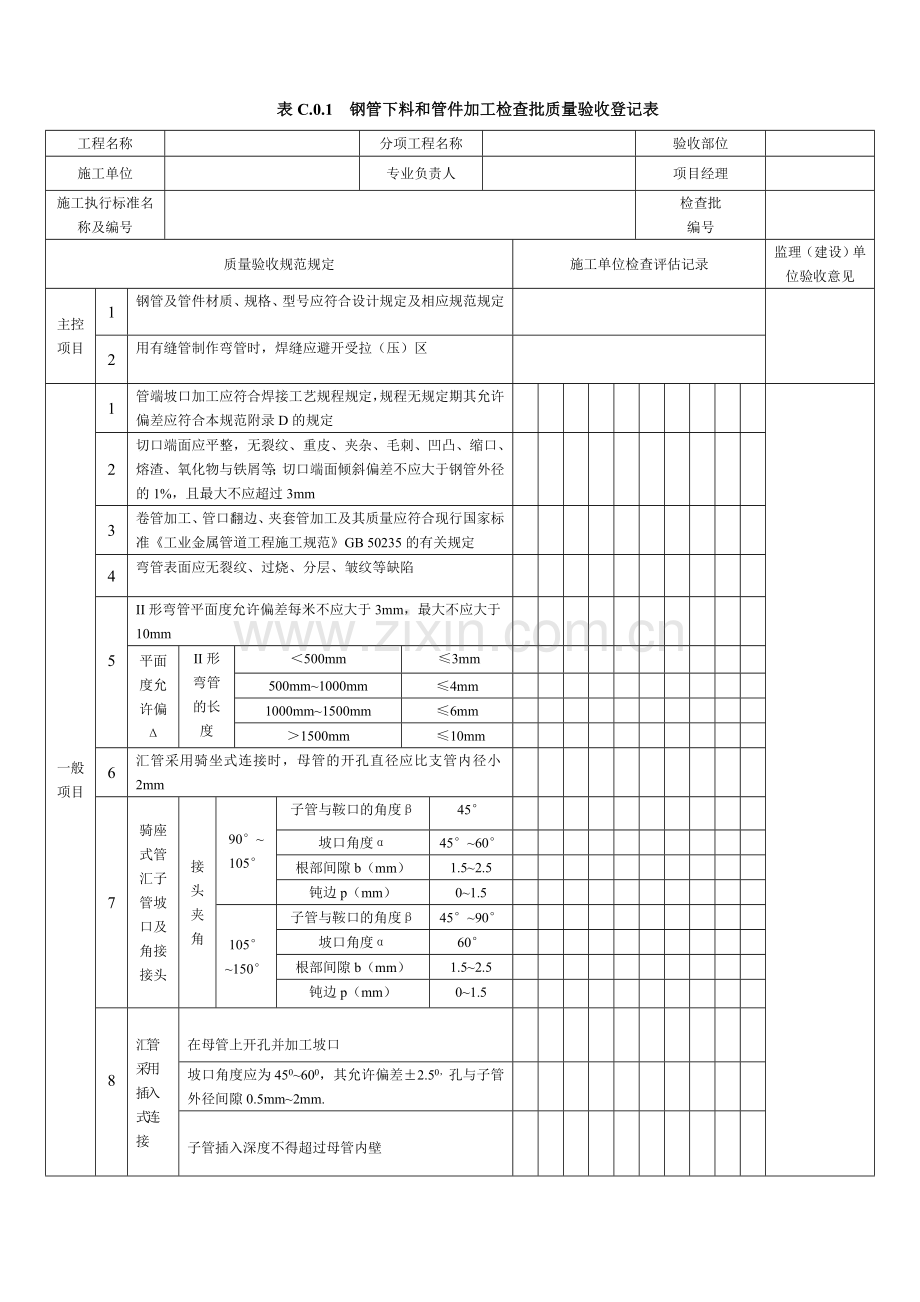

表C.0.1 钢管下料和管件加工检查批质量验收登记表
工程名称
分项工程名称
验收部位
施工单位
专业负责人
项目经理
施工执行标准名称及编号
检查批
编号
质量验收规范规定
施工单位检查评估记录
监理(建设)单位验收意见
主控项目
1
钢管及管件材质、规格、型号应符合设计规定及相应规范规定
2
用有缝管制作弯管时,焊缝应避开受拉(压)区
一般项目
1
管端坡口加工应符合焊接工艺规程规定,规程无规定期其允许偏差应符合本规范附录D的规定
2
切口端面应平整,无裂纹、重皮、夹杂、毛刺、凹凸、缩口、熔渣、氧化物与铁屑等;切口端面倾斜偏差不应大于钢管外径的1%,且最大不应超过3mm
3
卷管加工、管口翻边、夹套管加工及其质量应符合现行国家标准《工业金属管道工程施工规范》GB 50235的有关规定
4
弯管表面应无裂纹、过烧、分层、皱纹等缺陷
5
II形弯管平面度允许偏差每米不应大于3mm,最大不应大于10mm
平面度允许偏Δ
II形
弯管的长度
<500mm
≤3mm
500mm~1000mm
≤4mm
1000mm~1500mm
≤6mm
>1500mm
≤10mm
6
汇管采用骑坐式连接时,母管的开孔直径应比支管内径小2mm
7
骑座式管汇子管坡口及角接接头
接头夹角
90°~ 105°
子管与鞍口的角度β
45°
坡口角度α
45°~60°
根部间隙b(mm)
1.5~2.5
钝边p(mm)
0~1.5
105°~150°
子管与鞍口的角度β
45°~90°
坡口角度α
60°
根部间隙b(mm)
1.5~2.5
钝边p(mm)
0~1.5
8
汇管
采用
插入
式连
接
在母管上开孔并加工坡口
坡口角度应为450~600,其允许偏差±2.50,孔与子管外径间隙0.5mm~2mm.
子管插入深度不得超过母管内壁

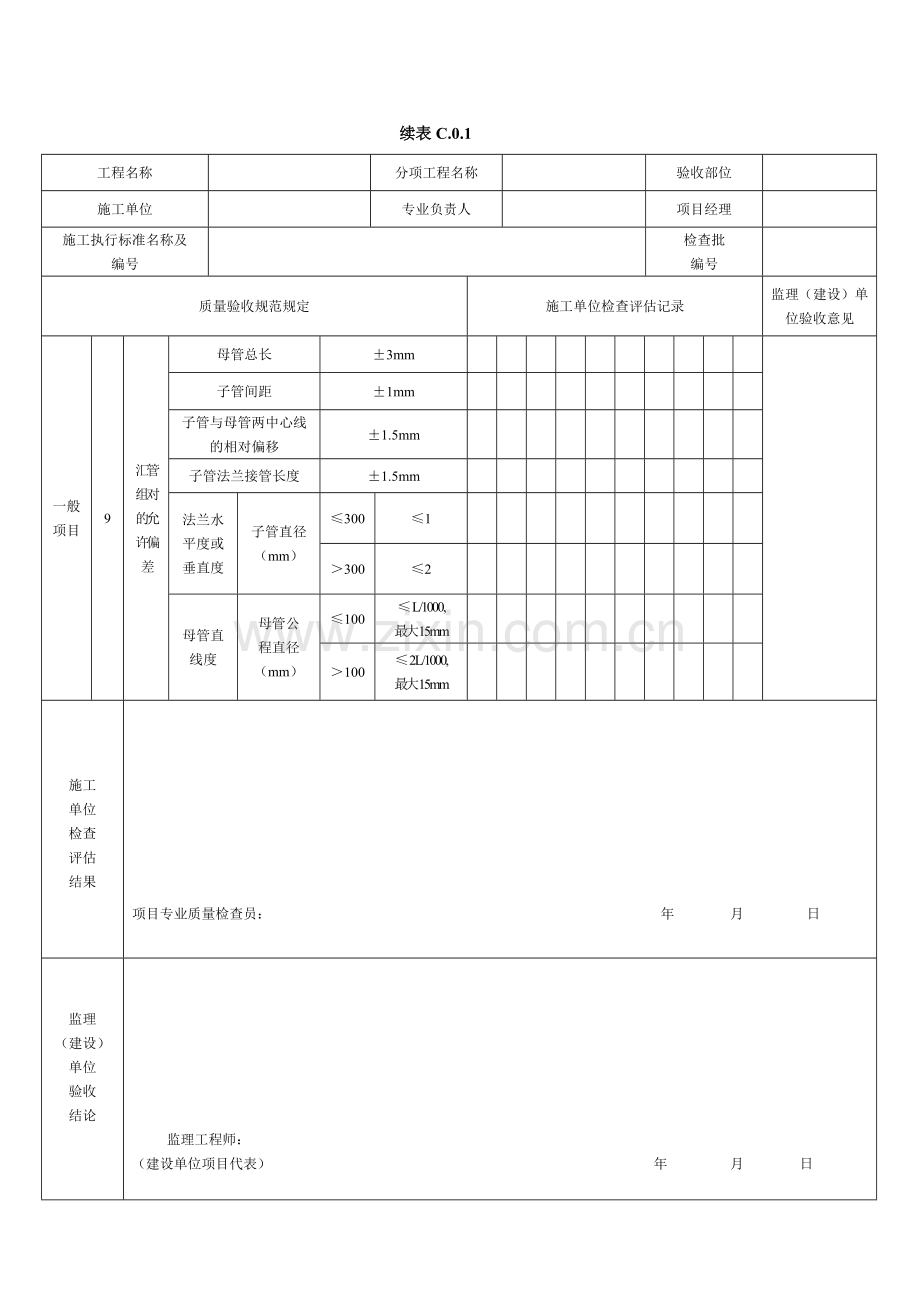

续表C.0.1
工程名称
分项工程名称
验收部位
施工单位
专业负责人
项目经理
施工执行标准名称及
编号
检查批
编号
质量验收规范规定
施工单位检查评估记录
监理(建设)单位验收意见
一般项目
9
汇管组对的允许偏差
母管总长
±3mm
子管间距
±1mm
子管与母管两中心线的相对偏移
±1.5mm
子管法兰接管长度
±1.5mm
法兰水平度或垂直度
子管直径(mm)
≤300
≤1
>300
≤2
母管直线度
母管公
程直径(mm)
≤100
≤ L/1000,
最大15mm
>100
≤ 2L/1000,
最大15mm
施工
单位
检查
评估
结果
项目专业质量检查员: 年 月 日
监理
(建设)
单位
验收
结论
监理工程师:
(建设单位项目代表) 年 月 日
表C.0.2 管道安装检查批质量验收登记表
工程名称
分项工程名称
验收部位
施工单位
专业负责人
项目经理
施工执行标准
名称及编号
检查批
编号
质量验收规范规定
施工单位检查评估记录
监理(建设)单位验收意见
主控项目
1
管 道 及 管 件 材 质 、规 格 、型 号 应 符 合 设 计 要 求 和 规 范 规定
2
安全阀调校应符合设计规定和规范规定
一般项目
1
“II”形“Ω”形管道补偿器安装前,应按设计规定进行预拉伸(预压缩),其允许偏差为±10mm
2
管道支、吊架的安装
管道的支架、托架、吊架、管卡的类型、规格应符合设计规定
管道支、吊架安装前要进行标高和坡降放线测量,固定后的支、吊架位置应对的,安装应平整、牢固,与管道接触良好
固定支架应按设计规定安装
导向支架或滑动支架的滑动面应洁净平整,不应有歪斜和卡涩现象。其安装位置应从支承面中心向位移反方向偏移
支、吊架焊接应由有资格的焊工施焊。管道与支吊架焊接时,焊缝外形应平整饱满、不应有咬边、烧穿现象
滑动支架应保证沿轴向滑动无阻,且不发生横向偏移
临时支架焊接不应伤及主材
3
法兰螺孔应对称安装。管道的两端都有法兰时,将一端法兰与管道焊接后,用水平尺找平,另一端也同样找平。平孔不平度应小于1mm
4
法兰密封面应与管子中心垂直
公称直径小于或等于300mm在法兰外径上的允许偏差为±1mm
公称直径大于300mm在法兰外径上的允许偏差为±2mm
5
安全阀安装时应保持垂直
6
管道
安装
允许
偏差
坐标
架空
±10mm
地沟
±7mm
埋地
±20mm
标高
架空
±10mm
地沟
±7mm
埋地
±20mm
续 表C.0.2 管道安装检查批质量验收登记表
工程名称
分项工程名称
验收部位
施工单位
专业负责人
项目经理
施工执行标准
名称及编号
检查批
编号
质量验收规范规定
施工单位检查评估记录
监理(建设)单位验收意见
一般项目
6
管道
安装
允许
偏差
平直度
DN≤100mm
≤ 2 L/1000
最 大 40 mm
DN>100mm
≤ 3 L/1000
最 大 70 mm
铅垂度
≤ 3 H/1000
最 大 2 5 mm
成排
在同一平面上的间距
±10mm
交叉
管外壁或保温层的间距
±7mm
7
管道
在地
沟中
安装
同 一 地 沟 内 有 数 根 管 道 时, 应 自 下 而上 依 次 分 层 进 行
在 同 层 中,宜 先 安 装 大 管 后 小 管
管 道 外 壁,包 括 保 温 层 或 防 腐 层 厚 度,与 地沟 壁 、沟 底 面 的 距 离 应 符 合 设 计 及 规 范 要 求、
8
油气管道的法兰连接处应跨接,当不少于5根螺栓连接时,在非腐蚀环境下可不跨接
9
法兰
连接
法 兰 连 接 时 应 保 持 平 行,其 偏 差 不 应 大 于 法 兰 外 径 的 1. 5 ‰ ,且 不 应 大 于 2 m m
法 兰 螺 栓 拧 紧 后 ,两 个 密 封 面 应 相 互 平 行,用 直 角 尺 对 称 检 查, 其 间 隙 允 许 偏 差 应 小 于 0 . 5 m m
管 端 与 平 焊 法 兰 密 封 面 的 距 离 应 为 钢 管 壁 厚 加 2 m m ~ 3 m m
垫 片 应 放 在 法 兰 密 封 面 中 心 ,不 应 倾 斜 或 突 入 管 内 。梯 槽 或 凹 凸 密 封 面 的 法 兰 , 其 垫 片 应 放 入 凹 槽 内 部
法 兰 连 接 应 与 管 道 保 持 同 轴 , 其 螺 孔 中 心 平 偏 差 不 应 超 过 孔 径 的 5 % , 并 应 保 持 螺 栓 自 由 穿 入
法 兰 螺 栓 拧 紧 后 应 露 出 螺 母 以 外 0 ~ 3 个 螺 距
施工
单位
检查
评估
结果
项目专业质量检查员: 年 月 日
监理
(建设)单位
验收
结论
监理工程师:
(建设单位项目代表) 年 月 日
表C.0.3 管道组对检查批质量验收登记表
工程名称
分项工程名称
验收部位
施工单位
专业负责人
项目经理
施工执行标准名称及编号
检查批
编号
主控项目
质量验收规范规定
施工单位检查评估记录
监理(建设)
单位验收意见
管道材质、规格、型号应符合设计规定
一般项目
1
焊件组对前应将坡口及内外侧表面不小于10mm范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净,且不应有裂纹、夹层等缺陷
2
相邻两
道焊缝
的距离
当DN小于300mm时,不应小于1倍管道公称直径,且不应小于150mm
当DN大于或等于300mm时,不应小于300mm
3
焊缝距离支吊架应大于50mm,需要热解决的焊缝距离支吊架应大于300mm
4
管道对接焊缝距离弯管,不涉及压制、热推或在频弯管起点应大于100mm,且不应小于管子外径
5
直缝管的纵向焊缝应置于易检修的部位,且不宜在底部
6
螺旋焊缝之间距离应错开100mm以上
7
管子公称直径
小于100mm时,管道对口平直度允许偏差为1mm,但全长允许偏差为10mm
大于或等于100mm时,管道对口平直度允许偏差为2mm,但全长允许偏差为10mm
8
管口组对间隙应符合焊接工艺规程规定,当规程无规定期,其允许偏差应符合本规范附录D的规定
9
管子对接错
边量(mm)
管壁厚>10
不大于2.0~2.5
管壁厚5~10
不大于1.5~2.0
管壁厚<5
不大于0.5~1.5
施工
单位
检查
评估
结果
项目专业质量检查员 年 月 日
监理
(建设)
单位
验收
结论
监理工程师
(建设单位项目代表) 年 月 日
表C.0.4 管道焊接检查批质量验收登记表
工程名称
分项工程名称
验收部位
施工单位
专业负责人
项目经理
施工执行标准名称及
编号
检查批
编号
质量验收规范规定
施工单位检查评估记录
监理(建设)单位验收意见
主控项目
1
焊接应具有相应的焊接工艺规程
2
焊材应符合焊接工艺规程的规定
3
管道焊缝无损检测应符合设计规定和规范规定
一般项目
1
焊缝上的焊渣及周边飞溅物应清楚干净,焊缝表面应均匀整齐,不应存在有害的焊瘤、凹坑、裂纹未熔合、气孔、夹渣、引弧痕迹及夹具焊点等缺陷
2
施焊时不应在坡口以外的管壁上引弧,焊接地线与钢管应有可靠的连接方式,并应防止电弧擦伤母材
3
焊缝宽度应符合焊接工艺规程的规定,无规定期为坡口上两侧各加宽0.5mm~2mm
4
焊缝余高应为0mm~2mm,局部不应大于3mm且长度不大于50mm
5
盖面焊道深度不应大于管壁厚的12.5%,且不应超过0.5mm。咬边累计长度不应大于焊缝周长的15%
咬边深度小于0.3mm时,任何长度均合格
咬边深度在0.3mm~0.5mm之间,单个长度不应超过30mm,在焊缝任何300mm连续长度内,咬边累计长度不应大于50mm
角焊缝的边沿应平缓过渡,焊缝的凹度和凸度不应大于1.5mm,两焊角高度差不应大于3mm
施工
单位
检查
评估
结果
项目专业质量检查员 年 月 日
监理
(建设)
单位
验收
结论
监理工程师
(建设单位项目代表) 年 月 日
表C.0.5 管沟开挖检查批质量验收登记表
工程名称
分项工程名称
验收部位
施工单位
专业负责人
项目经理
施工执行标准名称及编号
检查批
编号
质量验收规范规定
施工单位检查评估记录
监理(建设)单位验收意见
主控项目
沟底标高允许偏差为0mm ~ 100mm
一般项目
1
管沟中心线允许偏差为±100mm
2
管沟沟底宽度允许偏差为±100mm
施工
单位
检查
评估
结果
项目专业质量检查员 年 月 日
监理
(建设)
单位
验收
结论
监理工程师
(建设单位项目代表) 年 月 日
表C.0.6 管道下沟和管沟回填检查批质量验收登记表
工程名称
分项工程名称
验收部位
施工单位
专业负责人
项目经理
施工执行标准名称及编号
检查批
编号
质量验收规范规定
施工单位检查评估记录
监理(建设)单位验收意见
主控项目
1
管道与沟底应紧贴,悬空段应用细土或沙塞填。沟底的水平度或坡比应符合设计规定
2
管道两侧应同时进行回填,并进行夯实,管顶以上300mm内应采用人工回填,其余部分应采用机械回填;回填土应分层夯实,每层200mm~300mm,夯实后的土壤密度应符合设计规定
3
石方段管沟回填周边200mm范围内,应按设计规定解决,设计无规定期,回填土应使用细土
一般项目
1
按回填进程依次拆除沟壁的支撑,且不应塌方。管道下沟前清理时,应清理沟内塌方和硬土(石)块,排除管沟内积水,应先回填直管段,后回填弯曲管段
施工
单位
检查
评估
结果
项目专业质量检查员 年 月 日
监理
(建设)
单位
验收
结论
监理工程师
(建设单位项目代表) 年 月 日
表C.0.7 管道吹扫、试压检查批质量验收登记表
工程名称
分项工程名称
验收部位
施工单位
专业负责人
项目经理
施工执行标准名称及
编号
检查批
编号
质量验收规范规定
施工单位检查评估记录
监理(建设)单位验收意见
主控项目
1
管道压力试压应符合现行国家标准《石油天然气站内工艺管道工程施工规范》GB 50540的规定
2
输送天然气的管道吹扫试压后,应进行管道系统干燥。干燥前,应进行试压后扫水检查,站场内管道系统扫水检查应以站场最低点排气口没有明水排出视为合格
一般项目
1
管道吹扫系统不应使管道吹扫出的脏物进入设备,设备吹扫出的脏物也不应进入管道
2
管道系统在空气或蒸汽吹扫过程中,应在排出口用白布或涂白色油漆的靶板检查,在5min内,靶板上无铁锈、尘土、水及其它杂物为合格
施工
单位
检查
评估
结果
项目专业质量检查员 年 月 日
监理
(建设)
单位
验收
结论
监理工程师
(建设单位项目代表) 年 月 日
表C.0.8 管道干燥检查批质量验收登记表
工程名称
分项工程名称
验收部位
施工单位
专业负责人
项目经理
施工执行标准名称及编号
检查批
编号
质量验收规范规定
施工单位检查评估记录
监理(建设)单位验收意见
主控项目
管道干燥程序及其结果应符合现行国家标准《石油天然气站内工艺管道工程施工规范》GB 50540的规定
一般项目
在干燥验收合格后,应向管内注入压力为50kpa~70kpa的干空气或氮气,其漏点不应低于﹣40℃干空气或氮气的漏点,并应保持管道密闭
施工
单位
检查
评估
结果
项目专业质量检查员 年 月 日
监理
(建设)
单位
验收
结论
监理工程师
(建设单位项目代表) 年 月 日
表C.0.9 防腐检查批质量验收登记表
工程名称
分项工程名称
验收部位
施工单位
专业负责人
项目经理
施工执行标准名称及编号
检查批
编号
质量验收规范规定
施工单位检查评估记录
监理(建设)单位验收意见
主控项目
1
防腐材料应符合设计及规范规定
2
除锈质量应符合设计规定规范规定
3
防腐层电火花检漏及剥离实验应符合设计和规范规定
一般项目
1
涂层应无脱落、裂纹、气泡、流淌与露底等,颜色应一致
3
涂层厚度应符合设计文献和规范的规定
施工
单位
检查
评估
结果
项目专业质量检查员 年 月 日
监理
(建设)
单位
验收
结论
监理工程师
(建设单位项目代表) 年 月 日
表C.0.10 保温检查批质量验收登记表
工程名称
分项工程名称
验收部位
施工单位
专业负责人
项目经理
施工执行标准名称及编号
检查批
编号
质量验收规范规定
施工单位检查评估记录
监理(建设)单位验收意见
主控项目
保温材料应符合设计和规范规定
一般
项目
1
管托处的管道保温,不应妨碍管道的膨胀位移,且不应损坏保温层
2
铁丝绑扎应牢固,充填应密实,无严重凹凸现象
3
采用金属外保护层时,金属薄板保护层咬缝应牢固、包裹应紧凑。环向活动缝应按设计留置,施工接缝应上搭下,并按规定嵌填密封剂或在接缝处包缠密封带
4
毡、箔、布类保护层包缠施工
施工前应对黏结剂做试样试样检查,包缠搭接应粘贴严密,环缝和纵缝搭接尺寸不应小于50mm
采用管壳预制块保温时,预制块接缝应错开,水平管的接缝应在正侧面
多层组合时,应分层绑扎,内层宜采用薄胶带固定,外层宜采用镀锌铁丝,包装钢带等绑扎
每块保温材料绑扎不应少于两道
绑扎
间距
硬质保温材料不应大于400mm
半硬质保温材料不应大于300mm
软质保温材料不应大于200mm
不应采用螺旋式缠绕绑扎
5
保温层玻璃布缠绕应紧密,表面应平整,无皱纹和空鼓。玻璃布压边宽度应为30mm~40mm,搭接头长度不应小于100mm。玻璃布作为保护层时,表面涂漆厚度以不露出玻璃布纹为宜
6
保温层质 量
毡、箔、布类保温材料或保温瓦应用相应的绑扎材料绑扎牢固,充填应密实,无严重凹凸现象,同轴度误差不应大于10mm,保温厚度应符合设计规定,保温材料的容重允许偏差为5‰
保温层玻璃布缠绕应紧密,表面应平整,无皱纹和空鼓,玻璃布压边宽度应为30mm~40mm,搭接头长度不应小于100mm
玻璃钢做表面保护层时,应缠绕紧密,涂料涂敷后不应露出玻璃布纹
续表C.0.10 保温检查批质量验收登记表
工程名称
分项工程名称
验收部位
施工单位
专业负责人
项目经理
施工执行标准名称及
编号
检查批
编号
质量验收规范规定
施工单位检查评估记录
监理(建设)单位验收意见
一般
项目
6
保温层质 量
泡沫保温层厚度应均匀,表面应光滑无开裂
金属薄板做保护层时,咬缝应牢固,包裹应紧凑,外观平整,光线折射均匀
7
石棉水泥保护层厚度应均匀,表面应光滑
8
阀门、法兰处的管道保温应在法兰外侧预留出螺栓的长度加20mm
9
保温
层表
面和
伸缩
缝
表面平直度
涂抹
5mm
其它外保护
5mm
外保护层松紧度
成型品
不大于岩棉的外周长
厚度
8%
伸缩缝宽度
5%
施工
单位
检查
评估
结果
项目专业质量检查员 年 月 日
监理
(建设)
单位
验收
结论
监理工程师
(建设单位项目代表) 年 月 日
