机械制造工艺学试题及答案.doc

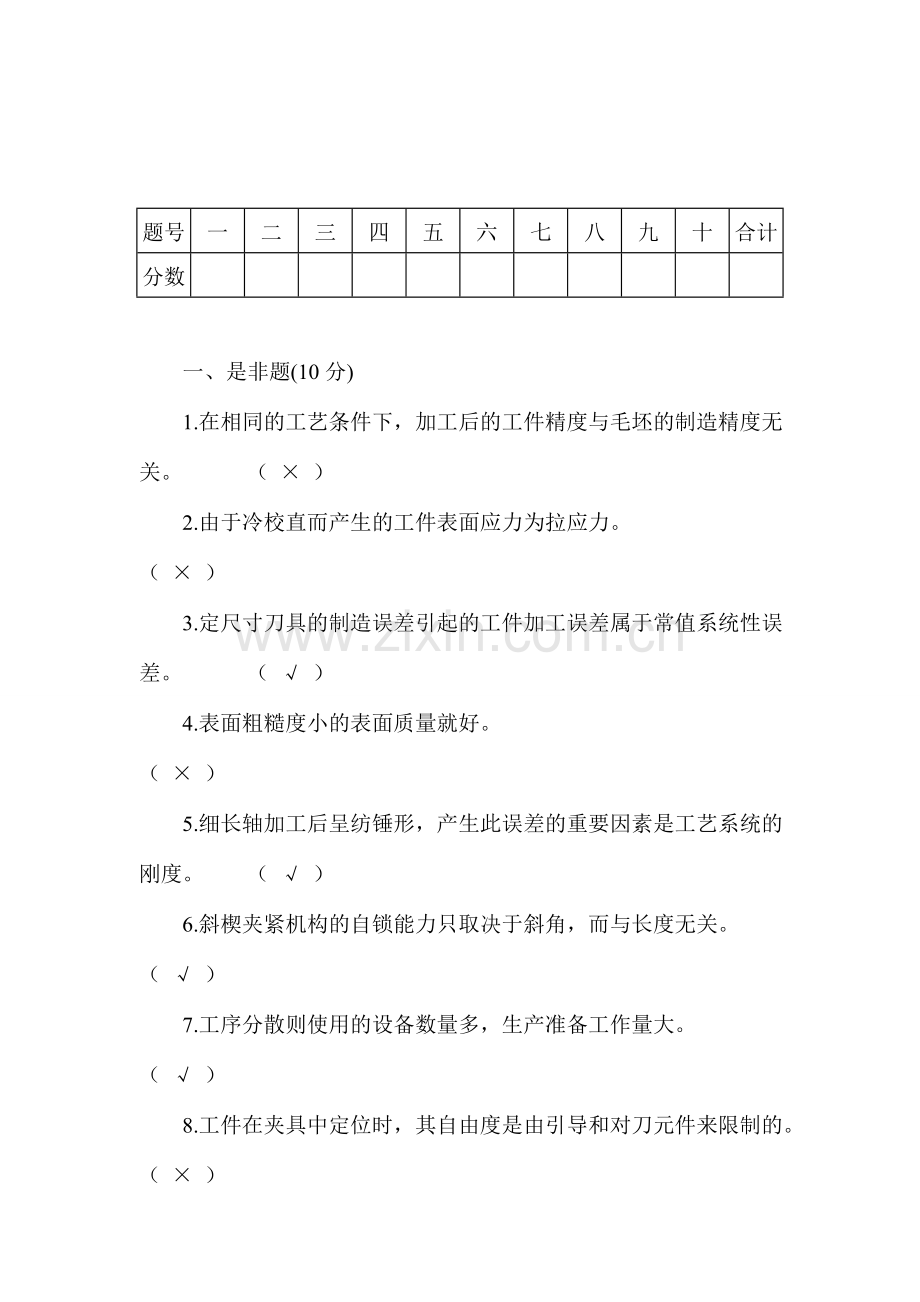

题号一二三四五六七八九十合计分数 一、是非题(10分) 1.在相同的工艺条件下，加工后的工件精度与毛坯的制造精度无关。 （ ） 2.由于冷校直而产生的工件表面应力为拉应力。 （ ） 3.定尺寸刀具的制造误差引起的工件加工误差属于常值系统性误差。 （ ） 4.表面粗糙度小的表面质量就好。 （ ） 5.细长轴加工后呈纺锤形，产生此误差的重要因素是工艺系统的刚度。 （ ） 6.斜楔夹紧机构的自锁能力只取决于斜角，而与长度无关。 （ ） 7.工序分散则使用的设备数量多，生产准备工作量大。 （ ） 8.工件在夹具中定位时，其自由度是由引导和对刀元件来限制的。 （ ） 9.V型块定位,工件在垂直于V型块对称面方向上的基准位移误差等于零。 （ ） 10.装配精度与装配方法无关，取决于零件的加工精度。 （ ） 二、填空(20分) 1.轴类零件、盘类零件和箱体类零件加工时，其常见的统一基准分别为：（ 两中心孔连线 ）、（ 圆孔、端面 ）、（ 一面双孔）。 2.各种钻夹具中，以（ 固定 ）式钻模加工精度最高，各种钻套中以（ 固定 ）式钻套加工精度最高。 3.分组选配法装配对零件的（ 制造精度 ）规定不高，而可获得较高的装配精度。 4.机床导轨在加工表面（ 垂直 ）方向的直线度误差对加工精度影响大，而在（ 切线 ）方向上的直线度误差影响小。 5.应用点图进行误差分析时，和R的波动反映的是（ 系统性误差的变化 ）和（ 随机性误差 ）的分散限度。 6.工艺系统是由（ 机床 ）、（ 夹具 ）、（ 刀具 ）、（ 工件 ）构成的完整系统。 7.为减少毛坯形状导致的误差复映，可用如下三种方法，分别是：（ 减小毛坯制造误差 ）、（ 提高工艺系统刚度 ）、（ 多次加工 ）。 8.生产类型为（ 单件小批 ）生产时，很少采用夹具，一般用划线及试切法达成精度规定。 9.工艺系统热变形和刀具磨损都属于工艺系统的（ 动态 ）误差，对工件加工误差而言，导致（ 变值性 ）系统性误差。密封线 三、简答题(10分) 1.机器零件表面质量的含义涉及哪些内容? 答：包含微观几何形状：粗糙度和波度。 物理机械性能变化：冷作硬化、金相组织变化、残余应力。 2.为什么对车床床身导轨在水平面内的直线度规定高于在垂直面内的直线度规定，而对平面磨床的床身导轨规定却相反呢? 答：由于车床床身导轨水平面内的直线度与加工表面的法线方向一致，有直线度误差，将直接影响到加工表面的形状精度，所以水平面内的直线度误差规定高于垂直面内的。而平面磨床床身导轨在垂直面内的直线度与加工表面的法线方向一致，有直线度误差将直接影响到加工表面的形状精度，所以垂直面内的直线度规定高于水平面。 四、(15分)有一批轴，它的尺寸为180mm，属正态分布，且分布范围与公差带大小相等，设分布中心与公差带中心不重合，相差5微米，求其废品率有多少?注：11.251.501.752.00.005=0.0246=0.024F0.34310.39440.43320.45990.4772 解： F=0.4599 密封线五、(15分)如图所示的套类零件，在加工内孔时，其加工顺序为： (1)镗孔至39.4； (2)插键槽保证尺寸AA； (3)热解决； (4)磨孔至40。 试求插键槽的工序尺寸AA。 解：如图所示尺寸链。 43.6为封闭环，A、40/2为增环，39.4/2为减环。 43.7=Amax+20.0135-19.743.6A39.4/240/2 Amax=43.3865 43.6=Amin+20-19.75 Amin=43.35六、(10分)某一发动机为了满足其工作性能的需要，活塞销与连杆小头孔的配合允许最大间隙为0.0055mm，最小间隙为0.0005mm，按此配合规定，则活塞销的外径尺寸将为，连杆小头孔的孔径尺寸为，这样高的精度，目前虽可达成，但生产率低，且不经济，故将公差放大4倍，采用分组装配以达成其规定，试求各组的公差及其偏差分布。分组数活塞销连杆小头孔径1234密封线 七、(10分)分别指出下列各图中各定位元件限制的工件自由度。 (2) (1) 解：（1），（2）， 八、(10分)加工如图所示零件上注有 的表面时应限制哪些自由度？。(1)(2)解：
