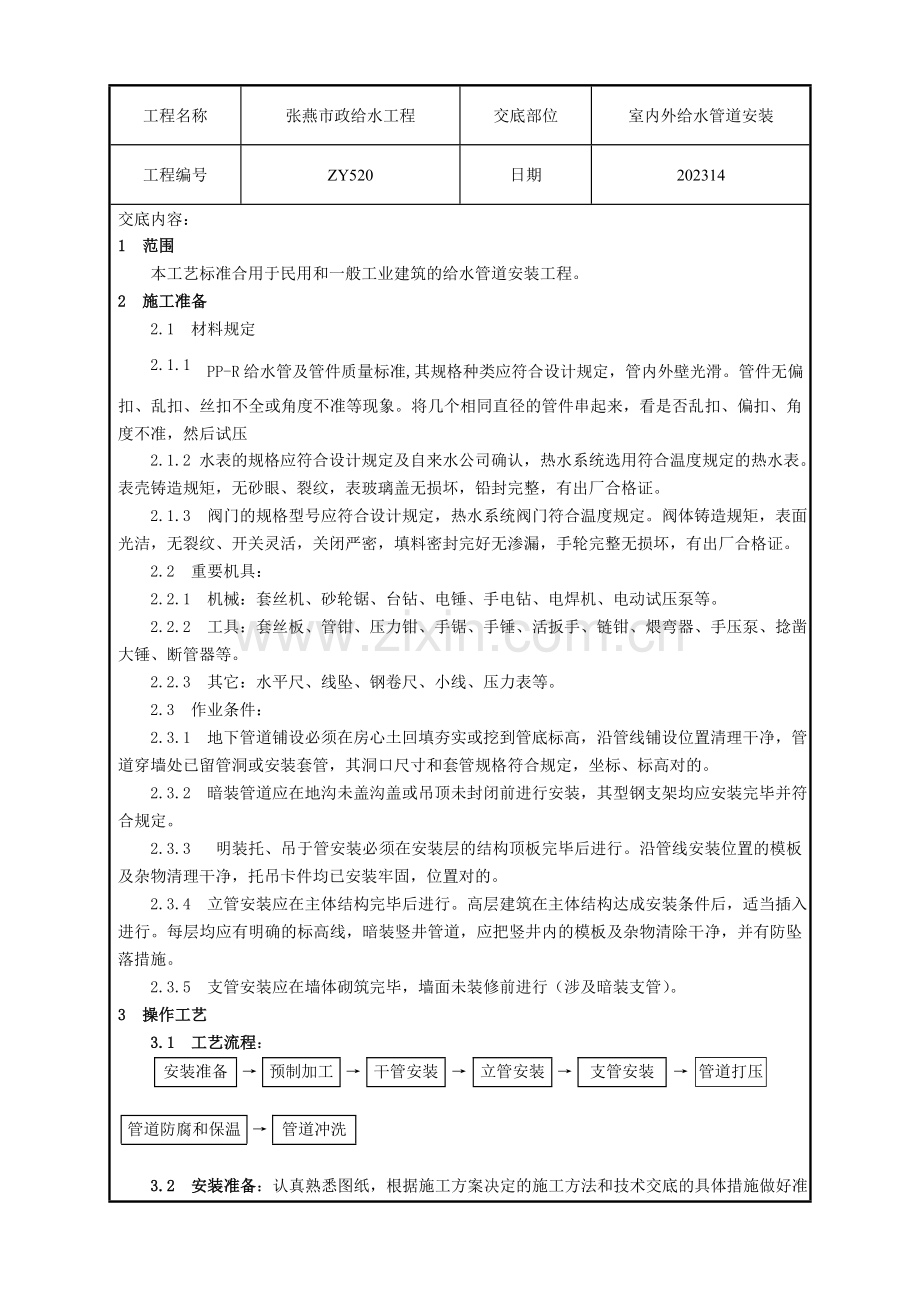

给水管道技术交底.doc_第1页
第1页 / 共6页

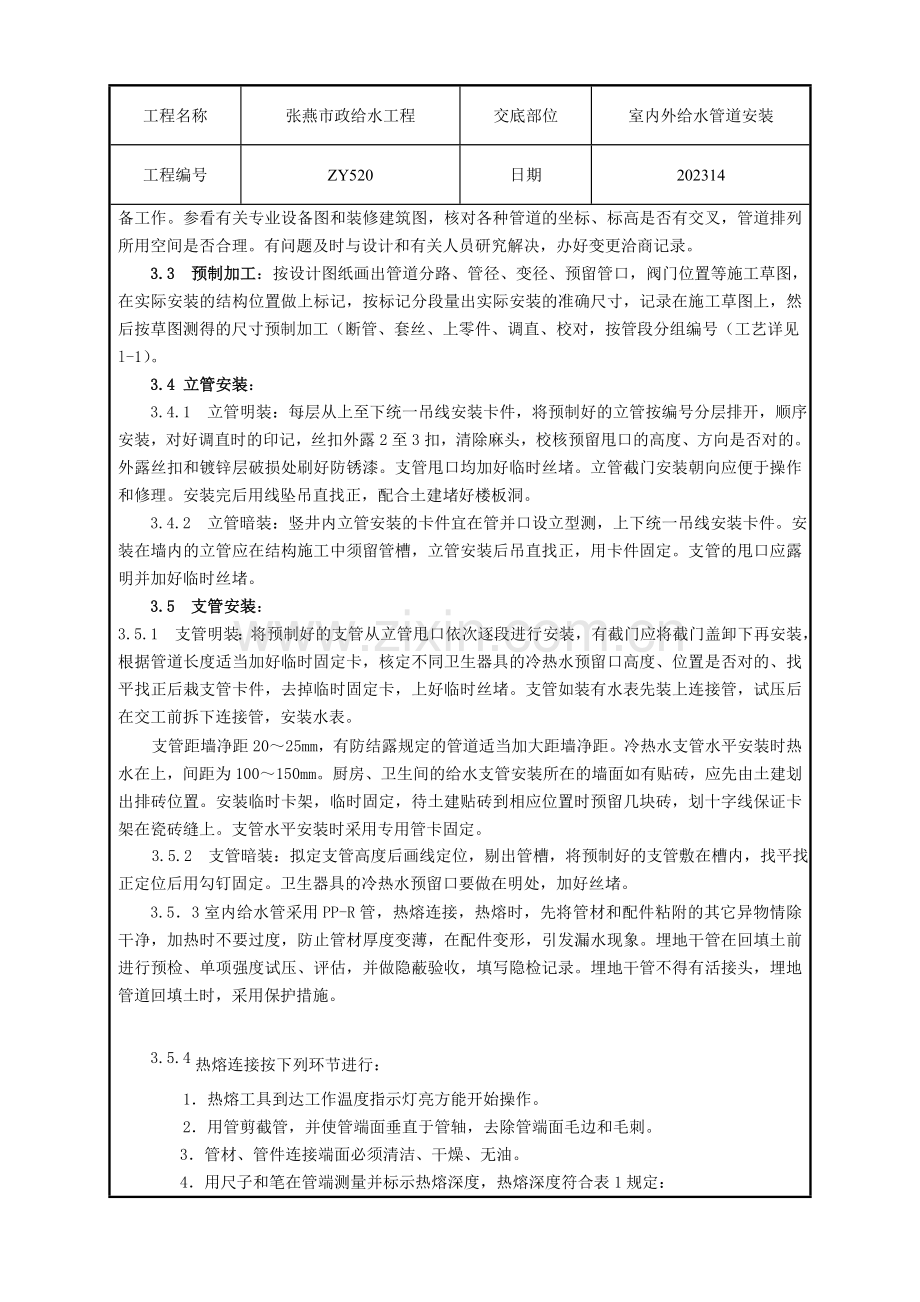

给水管道技术交底.doc_第2页
第2页 / 共6页
给水管道技术交底.doc_第3页
第3页 / 共6页
给水管道技术交底.doc_第4页
第4页 / 共6页
给水管道技术交底.doc_第5页
第5页 / 共6页
点击查看更多>>
资源描述

1、工程名称张燕市政给水工程交底部位室内外给水管道安装工程编号ZY520日期202314交底内容:1 范围 本工艺标准合用于民用和一般工业建筑的给水管道安装工程。2 施工准备 2.1 材料规定 2.1.1 PP-R给水管及管件质量标准,其规格种类应符合设计规定,管内外壁光滑。管件无偏扣、乱扣、丝扣不全或角度不准等现象。将几个相同直径的管件串起来,看是否乱扣、偏扣、角度不准,然后试压 2.1.2 水表的规格应符合设计规定及自来水公司确认,热水系统选用符合温度规定的热水表。表壳铸造规矩,无砂眼、裂纹,表玻璃盖无损坏,铅封完整,有出厂合格证。 2.1.3 阀门的规格型号应符合设计规定,热水系统阀门符合温

2、度规定。阀体铸造规矩,表面光洁,无裂纹、开关灵活,关闭严密,填料密封完好无渗漏,手轮完整无损坏,有出厂合格证。 2.2 重要机具: 2.2.1 机械:套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、电动试压泵等。 2.2.2 工具:套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器等。 2.2.3 其它:水平尺、线坠、钢卷尺、小线、压力表等。 2.3 作业条件: 2.3.1 地下管道铺设必须在房心土回填夯实或挖到管底标高,沿管线铺设位置清理干净,管道穿墙处已留管洞或安装套管,其洞口尺寸和套管规格符合规定,坐标、标高对的。 2.3.2 暗装管道应在地沟未盖沟盖或吊顶未

3、封闭前进行安装,其型钢支架均应安装完毕并符合规定。 2.3.3 明装托、吊于管安装必须在安装层的结构顶板完毕后进行。沿管线安装位置的模板及杂物清理干净,托吊卡件均已安装牢固,位置对的。 2.3.4 立管安装应在主体结构完毕后进行。高层建筑在主体结构达成安装条件后,适当插入进行。每层均应有明确的标高线,暗装竖井管道,应把竖井内的模板及杂物清除干净,并有防坠落措施。 2.3.5 支管安装应在墙体砌筑完毕,墙面未装修前进行(涉及暗装支管)。3 操作工艺 3.1 工艺流程:安装准备预制加工干管安装立管安装支管安装管道打压管道防腐和保温管道冲洗 3.2 安装准备:认真熟悉图纸,根据施工方案决定的施工方法

4、和技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图,核对各种管道的坐标、标高是否有交叉,管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决,办好变更洽商记录。 3.3 预制加工:按设计图纸画出管道分路、管径、变径、预留管口,阀门位置等施工草图,在实际安装的结构位置做上标记,按标记分段量出实际安装的准确尺寸,记录在施工草图上,然后按草图测得的尺寸预制加工(断管、套丝、上零件、调直、校对,按管段分组编号(工艺详见l-1)。 3.4 立管安装: 3.4.1 立管明装:每层从上至下统一吊线安装卡件,将预制好的立管按编号分层排开,顺序安装,对好调直时的印记,丝扣外露2至3扣,清除

5、麻头,校核预留甩口的高度、方向是否对的。外露丝扣和镀锌层破损处刷好防锈漆。支管甩口均加好临时丝堵。立管截门安装朝向应便于操作和修理。安装完后用线坠吊直找正,配合土建堵好楼板洞。 3.4.2 立管暗装:竖井内立管安装的卡件宜在管并口设立型测,上下统一吊线安装卡件。安装在墙内的立管应在结构施工中须留管槽,立管安装后吊直找正,用卡件固定。支管的甩口应露明并加好临时丝堵。 3.5 支管安装:3.5.1 支管明装:将预制好的支管从立管甩口依次逐段进行安装,有截门应将截门盖卸下再安装,根据管道长度适当加好临时固定卡,核定不同卫生器具的冷热水预留口高度、位置是否对的、找平找正后栽支管卡件,去掉临时固定卡,上

6、好临时丝堵。支管如装有水表先装上连接管,试压后在交工前拆下连接管,安装水表。支管距墙净距2025mm,有防结露规定的管道适当加大距墙净距。冷热水支管水平安装时热水在上,间距为100150mm。厨房、卫生间的给水支管安装所在的墙面如有贴砖,应先由土建划出排砖位置。安装临时卡架,临时固定,待土建贴砖到相应位置时预留几块砖,划十字线保证卡架在瓷砖缝上。支管水平安装时采用专用管卡固定。3.5.2 支管暗装:拟定支管高度后画线定位,剔出管槽,将预制好的支管敷在槽内,找平找正定位后用勾钉固定。卫生器具的冷热水预留口要做在明处,加好丝堵。3.53室内给水管采用PP-R管,热熔连接,热熔时,先将管材和配件粘附

7、的其它异物情除干净,加热时不要过度,防止管材厚度变薄,在配件变形,引发漏水现象。埋地干管在回填土前进行预检、单项强度试压、评估,并做隐蔽验收,填写隐检记录。埋地干管不得有活接头,埋地管道回填土时,采用保护措施。3.5.4热熔连接按下列环节进行:1热熔工具到达工作温度指示灯亮方能开始操作。2用管剪截管,并使管端面垂直于管轴,去除管端面毛边和毛刺。 3管材、管件连接端面必须清洁、干燥、无油。 4用尺子和笔在管端测量并标示热熔深度,热熔深度符合表1规定:表1:热熔连接技术规定公称外径(mm)热熔深度(mm)加热时间(S)加工时间(S)冷却时间(min)201454325167433220844 5接

8、时,无旋转地同时将管件、管端推到加热头和加热套上,达成规定标志处,加热时间满足表1规定。 6达加热时间后,立即把管材、管件取下,无旋转地直线均匀插入到所标深度,使接头处形成均匀凸缘。7在表1规定的加工时间内,刚熔接好的接头还可校正,但严禁旋转,校正角度不大于50。3.6 管道试压:铺设、暗装、保温的给水管道在隐蔽前做好单项水压实验。管道系统安装完毕后进行综合水压实验。水压实验时放净空气,充满水后对试压管道进行外观检查,检查管壁及接口有无渗漏。若有,返修;若无,则开始加压,当压力升到实验压力时停止加压(实验压力为工作压力的1.5倍且不小于0.6MPa不大于1.OMPa,若图纸上未标注工作压力则需

9、向设计问明)。单项试压:从压力表上读出10分钟压力降,若大于O.05MPa则返修,若不大于O.05MPa,则降至工作压力后进行外观检查,无渗漏为合格。综合试压:从压力表上读出lh压力降,若不大于O.05MPa且不渗不漏,则试压合格。试压前告知有关人员,合格后验收签字,办理工序交接手续。然后把水泄净,再进行下道隐蔽工序工作。试压未做或实验不合格,管道连接处渗漏不会及时发现。3.7 管道冲洗:管道在试压完毕后即可做冲洗,冲洗应用自来水连续进行,应保证有充足的流量。冲洗洁净后办理验罢手续。 3.8 管道防腐和保温: 3.8.1 管道防腐:给水管道铺设与安装的防腐均按设计规定及国家验收规范施工,所有型

10、钢支架及管道镀锌层破损处和外露丝扣要补刷防锈漆。 3.8.2 管道保温:给水管道明装暗装的保温有三种形式:管道防冻保温、管道防热损失保温、管道防结露保温。其保温材质及厚度均按设计规定(详见第十六章),质量达成国家验收规范标准。4、质量标准一般规定4.1.1本章合用于工作压力不大于1.0MPa的室内给水和消火栓系统管道安装工程的质量检查与验收。4.1.2给水管道必须采用与管材相适应的管件。生活给水系统所涉及的材料必须达成饮用水卫生标准。4.1.3给水塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔连接、专用管件连接及法兰连接等形式。塑料管和复合管与金属管件、阀门等的连接应使用专用管件连接,不得在

11、塑料管上套丝。4.1.4给水立管和装有3个或3个以上配水点的支管始端,均应安装可折卸的连接件。4.1.5冷、热水管道同时安装应符合下列规定:1上、下平行安装时热水管应在冷水管上方。2垂直平行安装时热水管应在冷水管左侧。给水管道及配件安装主控项目4.2.1室内给水管道的水压实验必须符合设计规定。当设计未注明时,各种材质的给水管道系统实验压力均为工作压力的1.5倍,但不得小于0.6MPa。检查方法:金属及复合管给水管道系统在实验压力下观测10min,压力降不应大于0.02MPa,然后降到工作压力进行检查,应不渗不漏;塑料管给水系统应在实验压力下稳压1h,压力降不得超过0.05MPa,然后在工作压力

12、的1.15倍状态下稳压2h,压力降不得超过0.03MPa,同时检查各连接处不得渗漏。4.2.2给水系统交付使用前必须进行通水实验并做好记录。检查方法:观测和启动阀门、水嘴等放水。4.2.3生产给水系统管道在交付使用前必须冲洗和消毒,并经有关部门取样检查,符合国家生活饮用水标准方可使用。检查方法:检查有关部门提供的检测报告。4.2.4室内直埋给水管道(塑料管道和复合管道除外)应做防腐解决。埋地管道防腐层材质和结构应符合设计规定。检查方法:观测或局部解剖检查。一般项目4.2.5给水引入管与排水排出管的水平净距不得小于1m。室内给水与排水管道平行敷设时,两管间的最小水平净距不得小于0.5m;交叉铺设

13、时,垂直净距不得小于0.15m。给水管应铺在排水管上面,若给水管必须铺在排水管的下面时,给水管应加套管,其长度不得小于排水管管径的3倍。检查方法:尺量检查。4.2.6给水水平管道应有25的坡度坡向泄水装置。检查方法:水平尺和尺量检查。4.2.7给水管道和阀门安装的允许偏差应符合表4.2.8的规定。表4.2.8管道和阀门安装的允许偏差和检查方法项次项目允许偏差(mm)检查方法1水平管道纵横方向弯曲钢管每米全长25米以上125用水平尺、直尺、拉线和尺量检查塑料管复合管每米全长25米以上1.525铸铁管每米全长25米以上2252立管垂直度钢管每米5米以上38吊线和尺量检查塑料管复合管每米5米以上28

14、铸铁管每米5米以上3103成排管段和成排阀门在同一平面上间距3尺量检查4.2.8管道的支、吊架安装应平整牢固,其间距应符合本规范第3.3.8条、第3.3.9条或第3.3.10条的规定。检查方法:观测、尺量及手扳检查。4.2.9水表应安装在便于检修、不受曝晒、污染和冻结的地方。安装螺翼式水表,表前与阀门应有不小于8倍水表接口直径的直线管段。表外壳距墙表面净距为1030mm;水表进水口中心标高按设计规定,允许偏差为10mm。检查方法:观测和尺量检查。5 成品保护 5.1 安装好的管道不得用做支撑或放脚手板,不得踏压,其支托卡架不得做为其它用途的受力点。 5.2 管道在喷浆前要加以保护,防止灰浆污染管道。 5.3 截门的手轮在安装时应卸下,交工前统一安装完好。 5.4 水表应有保护措施,为防止损坏,可统一在交工前装好。6 安全环保措施6.1.打修楼板洞眼时,应抓紧錾子,用手锤或电锤打眼,应逐渐扩孔不得用大锤打爆破眼,孔眼下不得有人停留防止砸伤。6.2.登高作业时,下面应有人扶牢梯、凳,做好监护工作,并戴好安全帽。不准往上或向下抛丢东西,只准用绳向上吊向下系。6.3.使用电动设备时,操作者应掌握机具性能,注意电器设备安全。6.4.使用电焊工具、水焊工具、手工钨及氩弧焊机,要严格遵守安全防护措施,完善安全防护设备。技术负责人: 交底人: 接交人:

展开阅读全文
