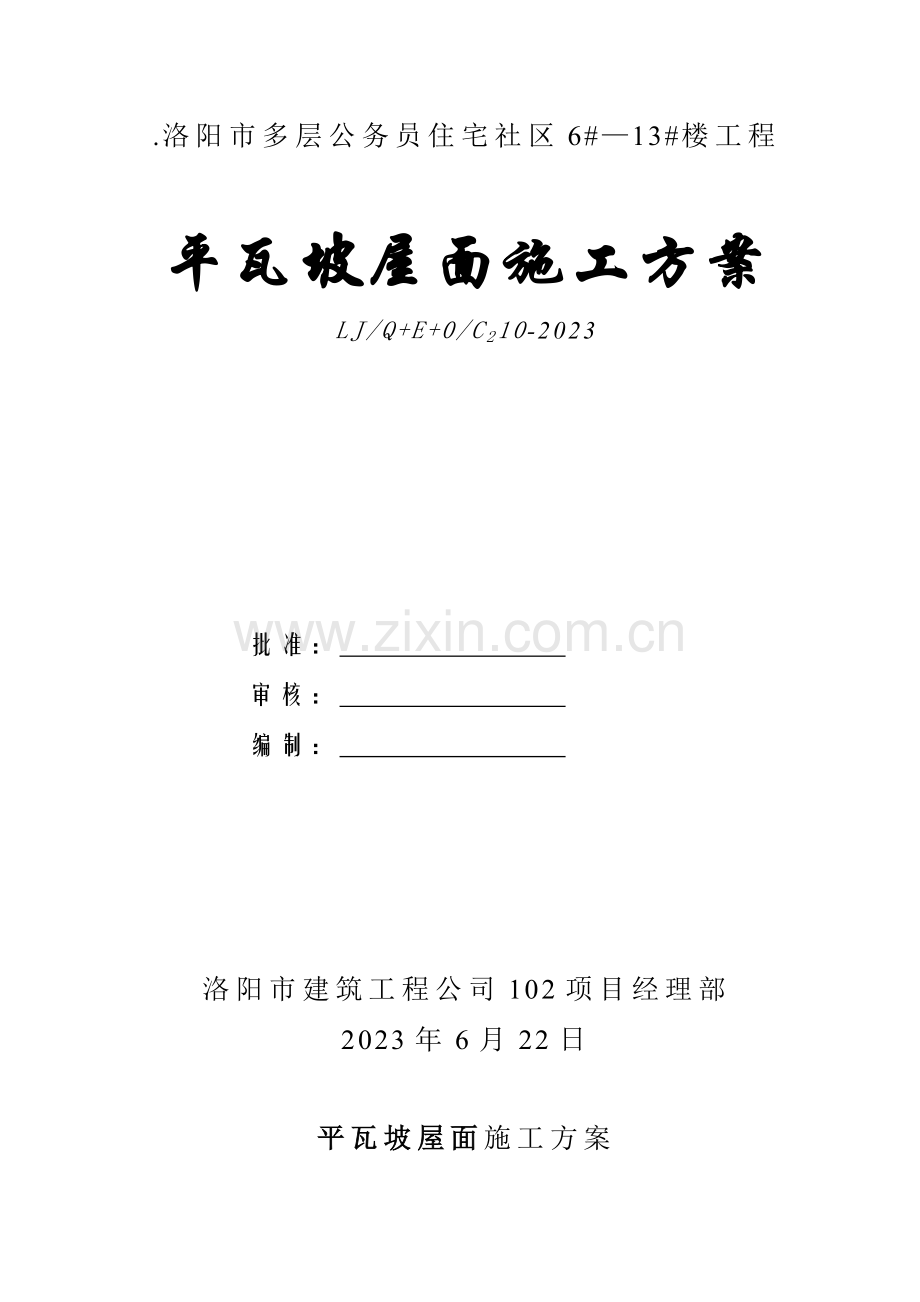

.洛阳市多层公务员住宅社区6#—13#楼工程

平瓦坡屋面施工方案
LJ/Q+E+0/C210-2023

批准：
审核：
编制：

洛阳市建筑工程公司102项目经理部
2023年6月22日

平瓦坡屋面施工方案

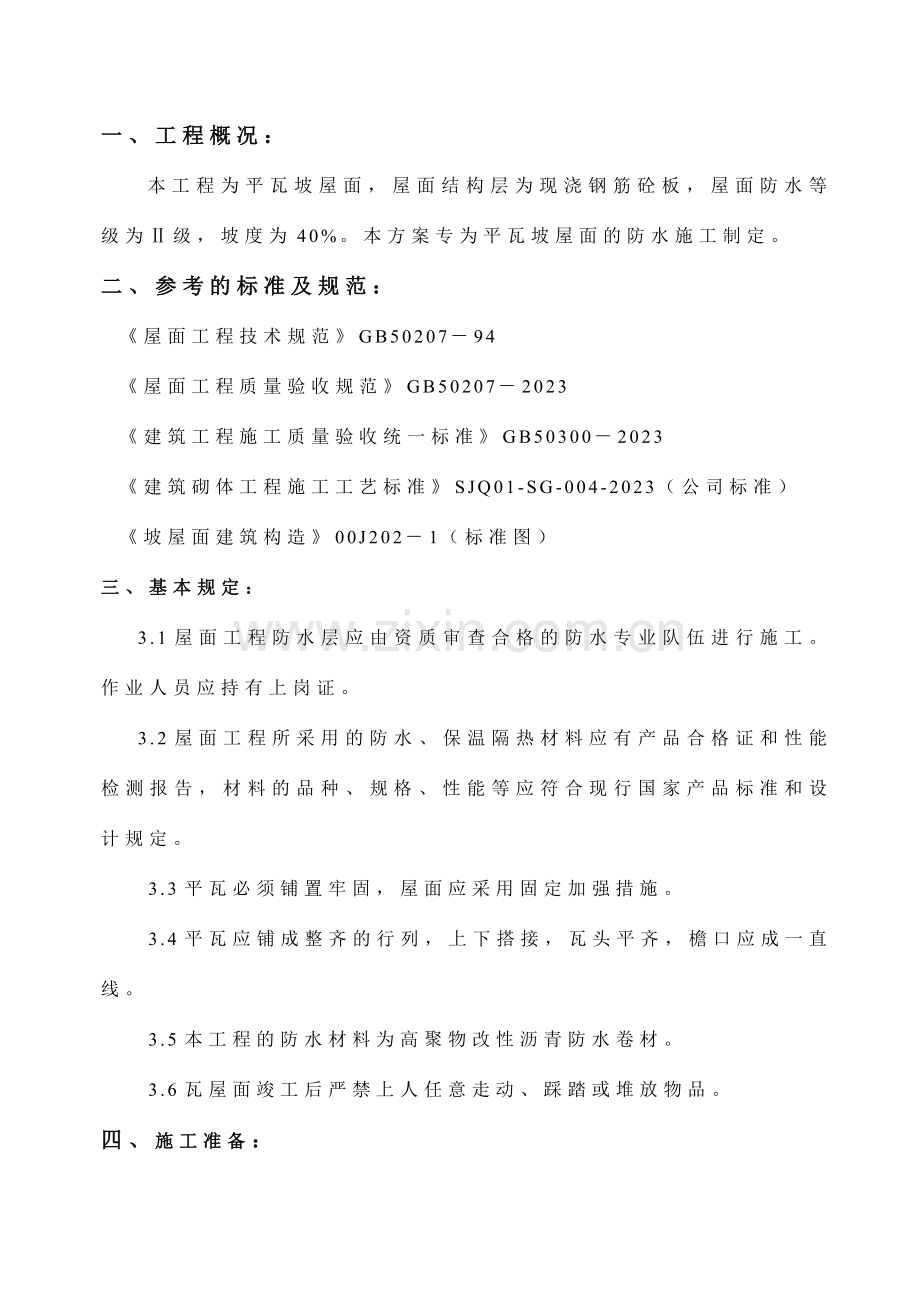

一、工程概况：
本工程为平瓦坡屋面，屋面结构层为现浇钢筋砼板，屋面防水等级为Ⅱ级，坡度为40%。本方案专为平瓦坡屋面的防水施工制定。
二、参考的标准及规范：
《屋面工程技术规范》GB50207－94
《屋面工程质量验收规范》GB50207－2023
《建筑工程施工质量验收统一标准》GB50300－2023
《建筑砌体工程施工工艺标准》SJQ01-SG-004-2023（公司标准）
《坡屋面建筑构造》00J202－1（标准图）
三、基本规定：
3.1屋面工程防水层应由资质审查合格的防水专业队伍进行施工。作业人员应持有上岗证。
3.2屋面工程所采用的防水、保温隔热材料应有产品合格证和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计规定。
3.3平瓦必须铺置牢固，屋面应采用固定加强措施。
3.4平瓦应铺成整齐的行列，上下搭接，瓦头平齐，檐口应成一直线。
3.5本工程的防水材料为高聚物改性沥青防水卷材。
3.6瓦屋面竣工后严禁上人任意走动、踩踏或堆放物品。
四、施工准备：
4.1技术准备：
² 根据设计图纸及相关施工验收规范编制本施工方案。
² 按照本施工方案规定，各楼号施工负责人做好技术交底、安全交底。
4.2材料规定：
² 材料进场后应进行外观检查，并按规定进行抽样复验。
u 保温材料：聚苯乙烯泡沫塑料板应检查出厂合格证、质量检查报告和现场抽样复试报告。
u 防水材料：高聚物改性沥青防水卷材应检查出厂合格证、质量检查报告和现场抽样复试报告。
u 平瓦：应检查出厂合格证、质量检查报告。
² 钢筋规格及强度等级应符合设计规定，进场前按规范规定进行复试。
² 水泥砂浆配比为1：3，规定应具有良好的和易性。
4.3 重要机具：
序号
机具名称
型号
备注
序号
机具名称
型号
备注
1.
砂浆搅拌机
J750

4.
墨斗

2.
运送小车

5.
锤子

3.
铁锹

6.
灰铲

4.4 作业条件：
² 现浇砼屋面板密实,表面平整,坡度符合设计规定,基层已验收合格。
五、质量、安全与环境保护控制要点：
5.1 材料的关键规定：
² 1：3水泥砂浆（体积比）水泥强度等级不低于32.5级。
² 保温材料、防水材料、瓦材的质量必须符合设计规定,必须有出厂合格证及质量检查报告，其中，保温、防水材料应在现场抽样做复试。
² 瓦应边沿整齐，表面光洁，不得有分层、裂纹和露砂等缺陷。
5.2 技术的关键规定：
² 找平层宜设分格缝，并嵌塞密封材料。分格缝只设横缝间距3—4m。找平层的坡度应符合设计规定，天沟、檐沟纵向找坡不应小于1%，沟底水落差不得超过200mm。
² 保温材料的含水率必须符合设计规定，应检查现场抽样检查报告。
² 卷材防水层在天沟、檐沟、水落口、泛水、变形缝和伸出管道的防水构造，必须符合设计规定。沥青防水卷材可垂直屋脊也可平行屋脊铺贴。
² 铺瓦顺序必须是从檐口由下到上，自左至右的方向进行。本工程平瓦铺置应采用固定加固措施，即用。屋脊处的细部解决严格按照2023.5.29设计变更解决。
² 平瓦屋面的尺寸规定和检查方法应符合下表规定。

项次
项目
长度mm）
检查方法
1.
脊瓦搭盖坡瓦的宽度
40
用尺量检查
2.
瓦伸入天沟、檐沟的长度
50—70
3.
天沟、檐沟的防水层伸入瓦内宽度不小于
150
4.
瓦头挑出檐口的长度
50—70
5.
突出瓦面的墙或烟囱的侧面瓦伸入泛水宽度不小于
50
5.3 质量的关键规定：
² 基层与突出屋面结构（女儿墙、山墙、变形缝等）的交接处和基层的转角处，找平层均应做成圆弧形，圆弧半径为50mm。
² 保温层厚度应符合设计规定，其允许偏差为±5%，且不得大于4mm。
² 高聚物改性沥青防水卷材厚度不小于3mm。铺贴卷材搭接时，上下层及相邻两幅卷材的搭接缝应错开。搭接宽度不小于80mm。
² 平瓦不得有缺角、砂眼、裂纹和翘曲等缺陷。
² 铺瓦应平整，搭接紧密，并满足相应的搭接宽度及长度行列横平竖直；檐口出檐尺寸一致，檐头平直整齐。
5.4 职业健康安全关键规定：
² 操作人员进入工地必须佩带经安间合格的安全帽。
² 电工和机械操作工必须通过安全培训，并持证上岗。
² 操作人员高空作业之前例行体检，防止高血压病人或有恐高症这进行高空作业。
5.5 环境关键规定：
² 遵守本地有关环卫、市容管理的有关规定，现场出口应设洗车台，机动车辆进出场时对其轮胎进行冲洗，防止汽车轮胎带土，污染市容。
六、施工工艺：
6. 1工艺流程：
→隐蔽验收
养护
浇屋面砼
预埋Φ10锚筋
砼屋面隐蔽验收
→→ → → →

找平层施工
保温隔热层施工
防水层施工施工
找平层施工
→ → → → →

块瓦
水泥砂浆卧瓦层（钢筋网片）
→
砼基层屋面施工工艺流程图
6.2重要项目工艺标准要点：
6.2.1找平层
u 基层清理：将结构层上表面的松散杂物清扫干净，突出基层表面的粘结物要铲平，且不得影响找平层的有效厚度。
u 抹水泥砂浆找平层的做法：厚度规定：整体砼板为15—20mm；整体或板状材料隔热保温层为20—25mm。
6.2.3防水层
u 基层清理：施工前将验收合格的基层表面尘土、杂物清理干净。
u 涂刷基层解决剂：高聚物改性沥青防水卷材施工，按产品说明书配套使用，基层解决剂是将氯丁橡胶沥青胶粘剂加入工业汽油稀释，搅拌均匀，用长把滚刷均匀涂刷与基层表面上，常温通过4h后（以不粘脚为准），开始铺铁卷材。注意涂刷基层解决剂要均匀一致，切勿反复涂刷。
u 附加层施工：待基层解决剂干燥后，先对女儿墙、水落口、檐口、阴阳角等细部先做附加层，在其中200mm范围内，均匀涂刷1mm后的胶粘剂，干后再粘结一层聚酯纤维无纺布，在其上再涂刷1mm后的胶粘剂，干燥后形成一层无接缝和弹塑性的整体附加层。排气道、排气帽必须畅通，排气道上的附加卷材每边宽度不小于250mm，必须单面点粘。阴阳角圆弧半径R=30—50mm，（阳角可为R=30mm）。铺贴在立墙上的卷材高度不小于250mm。
u 铺贴卷材：采用热熔法进行铺贴。卷材的层数、厚度应符合设计规定。铺贴方向应垂直与屋脊方向。铺贴时随放卷随用火焰加热器加热基层和卷材的交界处，火焰加热器距加热面300mm左右，经往返均匀加热，至卷材表面发光亮黑色，即卷材的材面熔化时，将卷材向前滚铺、粘贴，搭接宽度为80mm，短边为100mm。
u 热熔封边：将卷材搭接处用火焰加热器，趁热使两者粘结牢固，以边沿溢出沥青为度，末端收头可用密封膏嵌缝严密。
6.2.4平瓦铺贴
u 砂浆保护层：砂浆窝瓦屋面做法时，在保温层上应有一道砂浆保护层（保护层应抹压密实，平整度最大误差±5mm，并及时养护）。砂浆卧瓦层内配Φ6@500mm钢筋网并在屋面板内屋檐和檐口处预埋的Φ10锚筋连接牢固(详见项目部下的技术交底)，在需要与瓦材固定处，钢筋的纵横向间距按瓦的规格拟定。
u 施工放线：放屋面轮廓线：先在距坡屋面上端500处弹一道平行于屋脊的直线（该线称500线，很关键），然后从屋檐往上拟定屋檐第一层瓦的位置（一般按瓦长减屋檐挑出长度50mm计算），弹一条与500线平行的直线，再在左右山檐50mm处弹出垂直与500线的山檐边线，控制线根据块瓦的允许调整范围和面积预先排板。
u 主瓦铺贴：铺瓦前找平层和平瓦应湿润，铺瓦必须与控制线平行或垂直，自左向右，自下向上铺设，屋檐第一层瓦应与其上两层瓦水平，做法是：取三片瓦放置在檐口向上的三层瓦片铺设控制线上，此时檐口瓦会出现低垂现象，应用水泥砂浆起垫固定卧实檐口第一块瓦片，使之与上二层瓦成水平直线，两边同样做法后按控制线拉水平线往上铺设。铺瓦时，沿坡屋面的纵向3—4米设伸缩缝，缝宽1.5cm与下层找平层的伸缩缝大体对齐。
u 主瓦片固定加强措施：按设计规定用双股18号铜丝绑扎瓦片固定在钢筋网上并且瓦底砂浆要饱满。
七、成品保护
² 抹好的找平层上推小车运送时，应先铺脚手板车道，应防止破坏找平层表面。未达成一定强度时不得上人踩踏。雨水口应采用措施封口，防止杂物进入堵塞。
² 保温层施工完毕后，应及时铺抹水泥砂浆找平层，以保证保温效果。
² 已铺好的卷材防水层，应采用措施进行保护，严禁在防水层上进行施工作业和运送，并应及时作防水层的保护层。
² 瓦运送时应轻拿轻放，不得抛扔、碰撞；进入现场后应堆放整齐。
² 砂浆勾缝应随勾随清洁瓦面。
² 采用砂浆卧瓦，砂浆强度未达成规定期，不得在上面走动或踩踏。
八、安全环保措施
² 改性沥青防水卷材及胶粘剂均有毒素，操作人员必须配戴口罩、手套、工作服等劳保用品；吃饭、喝水、抽烟前必须洗手。
² 屋面上瓦应两坡同时进行，保持屋面受力均衡，瓦要放稳。不准在瓦上行走。
² 屋面无女儿墙部位临边处应搭设安全防护栏杆或脚手架，按规定挂密目网。
九、质量记录
² 技术交底记录中施工操作规定及注意事项。
² 材料质量文献：水泥出厂合格证及实验报告、保温材料、防水材料、瓦材出场合格证及质量检查报告（按规定需做复试的提供复试报告）。
² 中间检查记录：隐蔽工程检查验收记录、施工检查记录、淋水检查、蓄水检查记录。
² 工程检查记录：抽样质量检查及观测检查记录。
