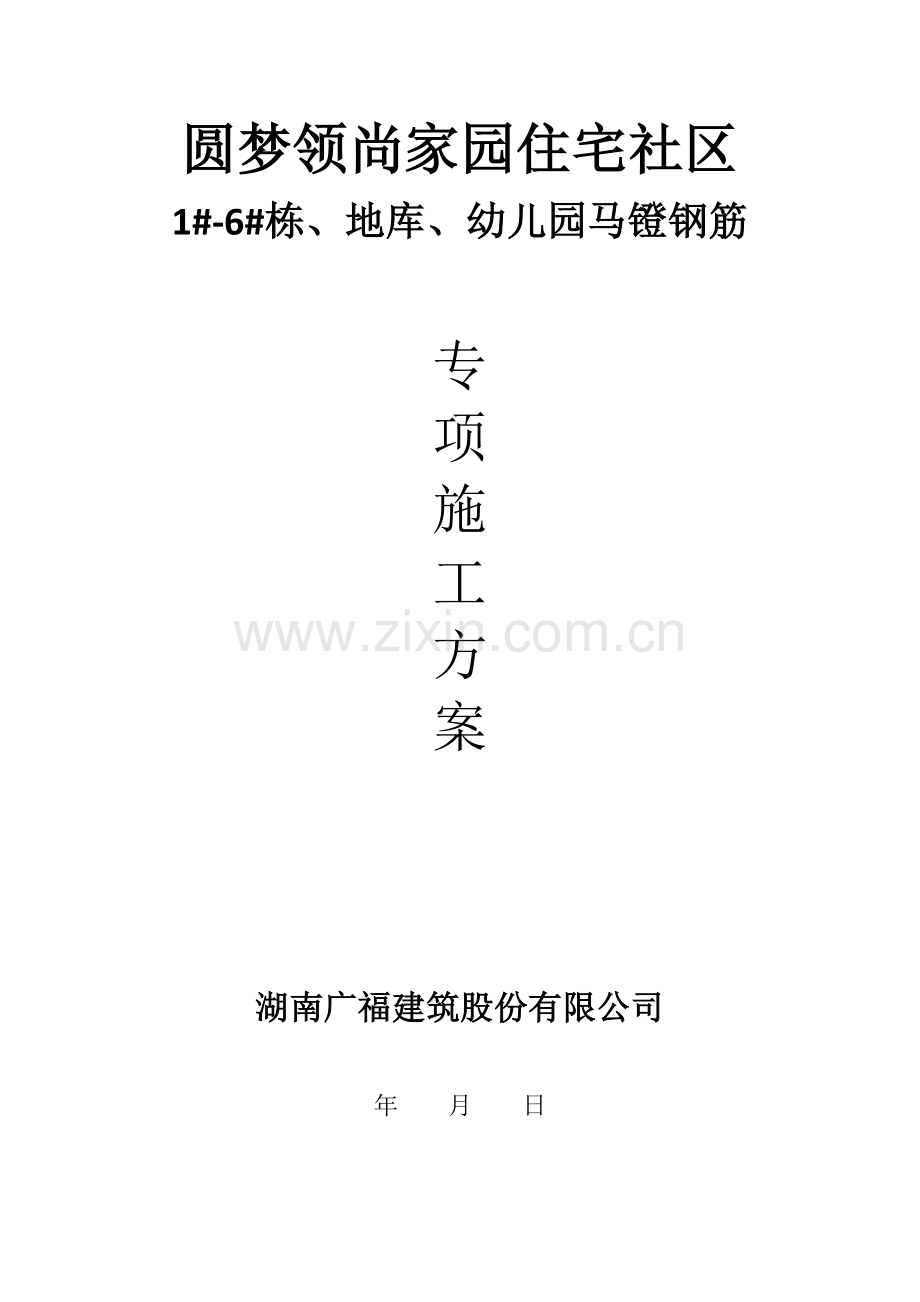

圆梦领尚家园住宅社区
1#-6#栋、地库、幼儿园马镫钢筋

专
项
施
工
方
案

湖南广福建筑股份有限公司

年 月 日

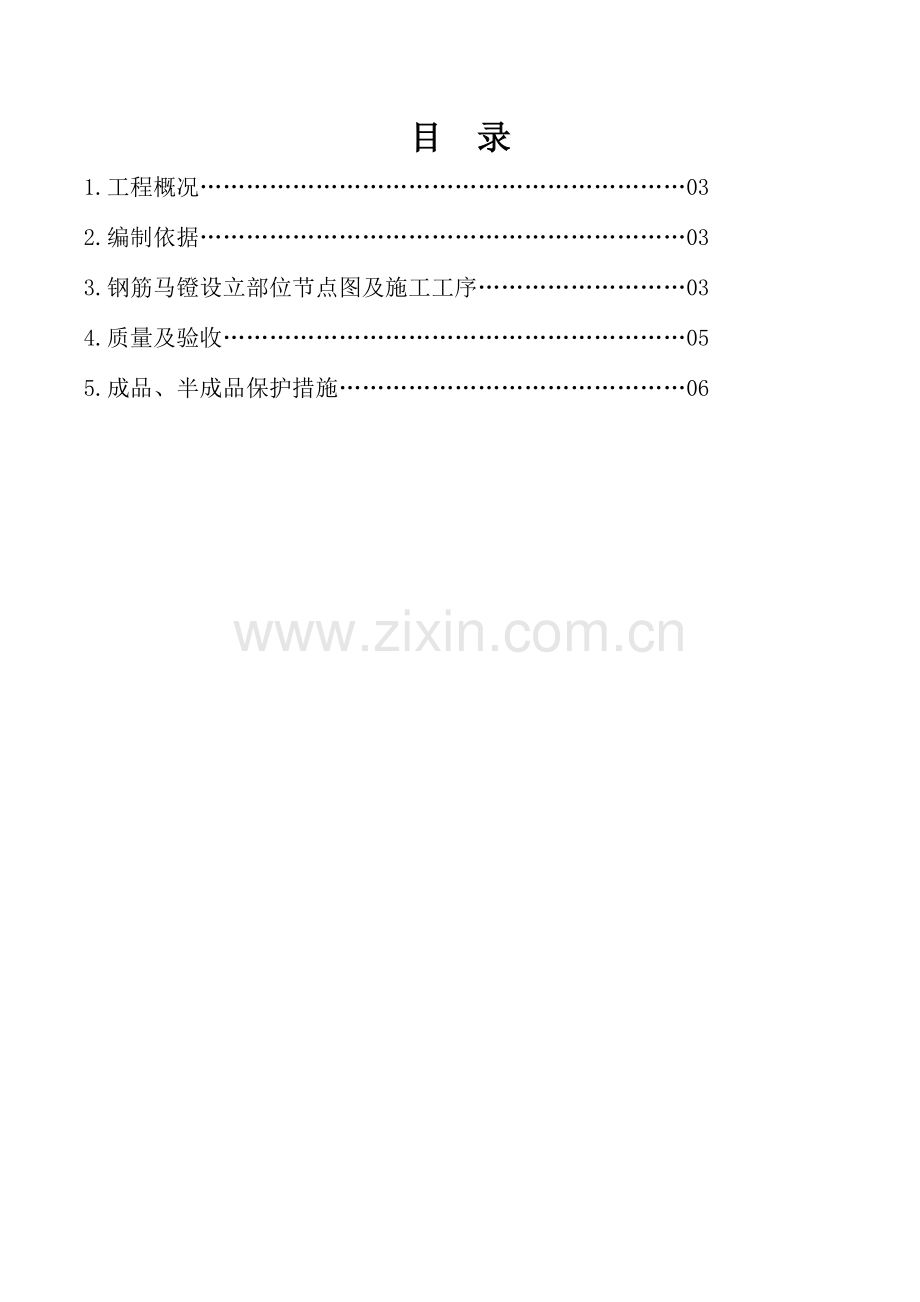

目 录
1. 工程概况………………………………………………………03
2. 编制依据………………………………………………………03
3. 钢筋马镫设立部位节点图及施工工序………………………03
4. 质量及验收……………………………………………………05
5. 成品、半成品保护措施………………………………………06

一． 工程概况
圆梦领尚家园住宅社区位于长沙市，长沙县丁家岭村，东九路与南三线交汇处的东南角，本工程1#栋为框剪结构；2#、3#、4#、5#、6#栋为剪力墙结构，幼儿园为框架结构，抗震烈度为6度。1#栋建筑高度为99.7m，建筑面积为24511.65㎡， 2#栋主楼建筑高度为99m，建筑面积21410.62㎡，3#栋建筑高度为99m，建筑面积为30338.88㎡， 4#栋主楼建筑高度为90m，建筑面积15671.25㎡，5#栋建筑高度为90m，建筑面积为15597.53㎡，6#栋主楼建筑高度为90m，建筑面积15874.55㎡，幼儿园主楼建筑高度为9.9m，建筑面积2641㎡，地下室建筑面积23088.23㎡，总建筑面积为149133.71㎡。
二．编制依据
1.《混凝土结构工程施工质量验收规范》(GB50204—2023)
2.《建筑工程施工质量验收统一标准》(GB50300—2023)
3.《混凝土结构施工图平面整体表达方法制图规则和构造详图》(11G101—1)
4.《圆梦领尚家园住宅社区工程施工图纸》
三．钢筋马镫设立部位节点图及施工工序
1、筏板基础
本工程1#-6#栋地下室、车库底板设计配筋为双层双向三级钢筋14@200,马镫筋采用三级钢14钢筋加工，按@1000*1000梅花型设立；若受力钢筋直径≤φ20，马镫筋间距按@1500*1500梅花型设立；若受力钢筋直径＞φ20，马凳筋间距按@2023*2023梅花型设立；马凳筋示意图如下：

2、 结构板
本工程结构板以三级钢φ8钢筋为主，采用三级钢φ8钢筋制作马镫，为保证钢筋绑扎成型质量，结构楼板上层通长钢筋或负筋需设立钢筋支撑马凳铁。结构板上层钢筋为非贯通负筋时，①当负筋沿梁边伸出距离≥1000mm，离梁（墙）边不大于300mm开始平行于梁的方向设立第一排马凳铁，第二排与第一排平行布置，垂直距离不得大于600mm，同排马凳铁平行于梁（墙）方向连续布置，②当负筋沿梁边伸出距离<1000mm，可只在平行于梁的方向设立一排马凳铁，马凳铁需连续布置。结构板上层钢筋为贯通筋时，则按离梁（墙）边不大于300mm，中心间距不大于1000mm呈梅花形布置马凳铁。马镫筋如下图所示，高度H=板厚－保护层厚度。

马镫钢筋
3、 结构梁
一、二排纵筋之间的净距不小于25mm。分隔筋直径不小于25mm和纵筋直径的较大者，二排纵筋与分隔筋两者必须靠紧，用粗铁丝绑扎。梁面分隔筋距支座0.5m处设立，以后每增长2m设1处，且每跨不少于2处；梁底第1处分隔筋距支座1.5m处设立，以后每增长2m设1处，每跨不少于2m。

四、质量及验收
1. 施工过程中，关键是要规范操作，特别是在混凝土现浇板浇捣的过程，特别要引起重视。普遍问题是，明明在钢筋绑扎时都按规定做，但一到浇捣时情况就变了样，不是人踩就是施工器具压在上面，导致保护层的厚度得不到保证，所以要严禁操作人员在钢筋上随意走动。
2.浇注混凝土前应检査垫块厚度和马登凳高度是否对的，垫块及马凳数量和位置是否符合规定。合格后方可进行混凝土的浇筑。在浇筑过程中，必须有钢筋工跟班作业，配合旁站监理员检査，钢筋出现位移的，及时校正钢筋位，整改复位，保证钢筋不位移。
3.钢筋保护层控制直接关系到工程验收，保护层厚度不合格，则主体工程不合格，必须采用加固措施，因此，保护层厚度控制达不到规范规定，不准进入下到工序施工。
五、成品、半成品保护措施
1.成型钢筋、钢筋网片应按指定地点堆放，用垫木垫放整齐，防止压弯变形。
2.成型钢筋不准踩踏，特别注意负筋部位。
3.运送过程注意轻装轻卸，不能随意抛掷。
4.成型钢筋长期放置未使用，宜室内堆放垫好，防止锈蚀。
5.楼板的负筋绑好后，不准踩在上面行走，走浇筑砼之前一定保持原有形状，并派钢筋工专门负责修理。
6.绑扎完楼板钢筋后，及时搭设人行马道，防止下道工序施工时直接踩踏负筋上，使负筋产生位移及变形。
7.装电线管、水卫管线或其他设施时不得任意切断和碰动钢筋。保证钢筋间距、位置、保护层始终符合设计规定。
8.浇筑砼过程中，安排专职钢筋工值班，发现钢筋位移和变形后及时修复。
