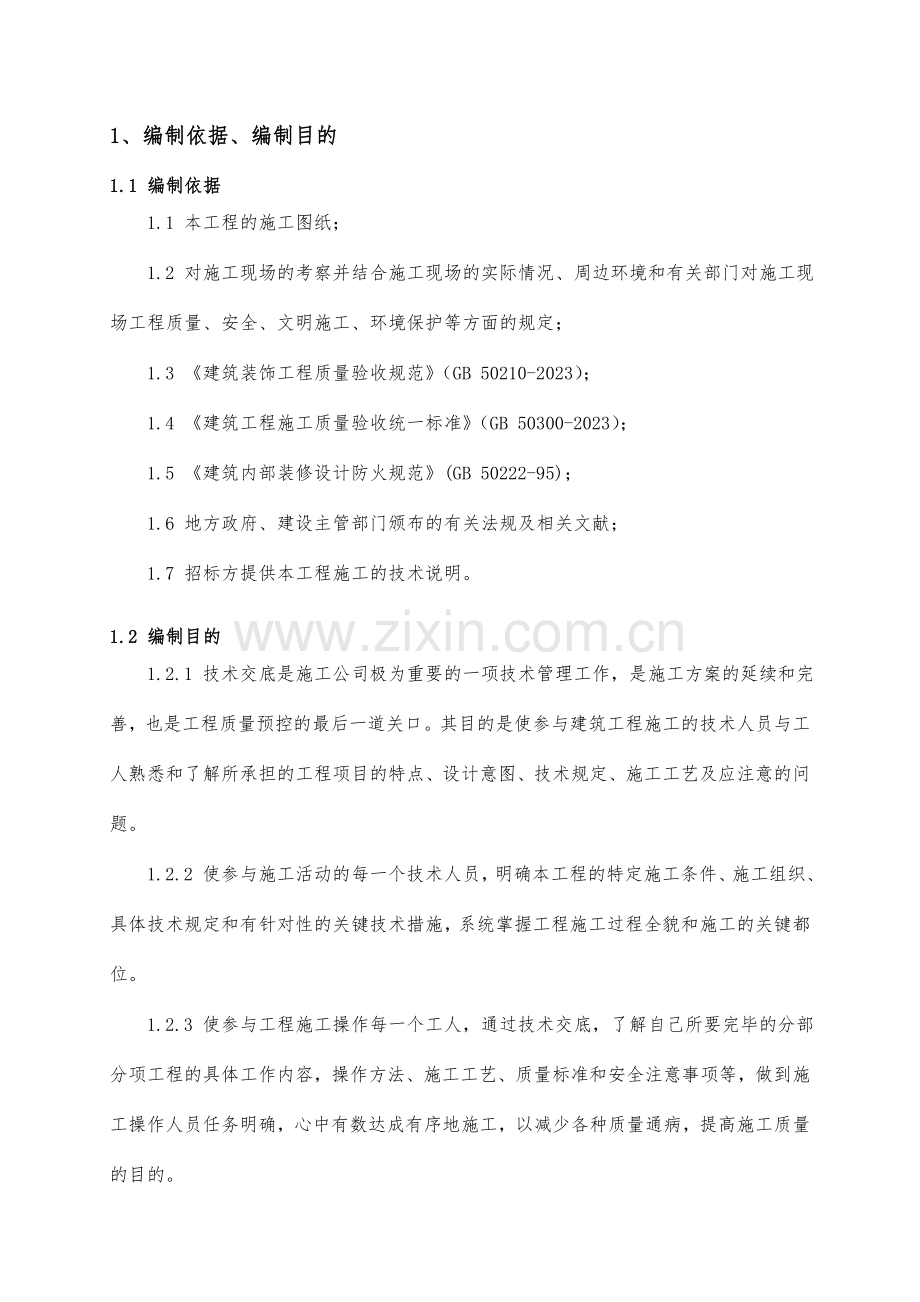

1、 编制依据、编制目的1.1 编制依据1.1 本工程的施工图纸；1.2 对施工现场的考察并结合施工现场的实际情况、周边环境和有关部门对施工现场工程质量、安全、文明施工、环境保护等方面的规定；1.3 建筑装饰工程质量验收规范（GB 50210-2023）；1.4 建筑工程施工质量验收统一标准（GB 50300-2023）；1.5 建筑内部装修设计防火规范(GB 50222-95)；1.6 地方政府、建设主管部门颁布的有关法规及相关文献；1.7 招标方提供本工程施工的技术说明。1.2 编制目的1.2.1 技术交底是施工公司极为重要的一项技术管理工作，是施工方案的延续和完善，也是工程质量预控的最后一道关口。其目的是使参与建筑工程施工的技术人员与工人熟悉和了解所承担的工程项目的特点、设计意图、技术规定、施工工艺及应注意的问题。1.2.2 使参与施工活动的每一个技术人员，明确本工程的特定施工条件、施工组织、具体技术规定和有针对性的关键技术措施，系统掌握工程施工过程全貌和施工的关键都位。1.2.3 使参与工程施工操作每一个工人，通过技术交底，了解自己所要完毕的分部分项工程的具体工作内容，操作方法、施工工艺、质量标准和安全注意事项等，做到施工操作人员任务明确，心中有数达成有序地施工，以减少各种质量通病，提高施工质量的目的。2、合用范围合用于地铁汇通大厦公共区域精装修工程，26层及以下薄壁不锈钢管安装分部分项工程。3、开始施工的条件及施工准备工作 技术部组织对施工验收规范及相关标准的学习，做好审图工作，拟定模板工程的控制重点和难点，并制定相应的措施。根据图纸、方案及装饰装修工程的有关规定结合工程结构的设计制定具体的有针对性和操作性的技术交底，做好技术交底工作，对于节点及特殊作法，给出具体的大样图。施工前由分部施工负责人组织技术人员、施工工长、质检员及施工队进行施工交底，使每位管理人员都能掌握该分项工程的重点、难点，在施工中能对的操作。在施工前认真学习图纸、规范及施工方案，对专业技术工人、专业管理人员进行具有针对性的技术、质量、安全、消防、文明施工交底。4、 施工工艺墙体开孔、槽 支架吊的制作和安装 管道连接 管道安装 试压清洗 管道保温 墙体孔槽填补隐蔽 清理验收重要施工方法1）开孔开槽及管道隐蔽穿墙壁、楼板及嵌墙暗敷的管道，可根据现场情况进行开孔、开槽，应符合下列规定：A、所开孔洞尺寸宜较管外径大50100mm；B、嵌墙暗管墙槽尺寸的宽度宜De40mm60mm，嵌墙暗管墙槽尺寸的深度为De+20mm，凹槽表面必须平整，不得有尖角等突出物。C、管道试压合格后，墙槽用12 的水泥砂浆填补密实。2）管道敷设A、室内管道明装安装前应配合土建对的预留孔洞或预埋套管。在装水嘴的位置，必须用管卡固定并选择带座的管件体为宜。复合管的安装不要太靠近热源，离火源距离不得小于400mm。吊顶内的给水管道采用30mm 厚的玻璃棉保温以防结露。B、室内暗敷管道卫生间管道采用暗敷设方式，管道嵌墙、直埋敷设时，应在砌墙时预留凹槽，其深度和宽度应满足连接的外型尺寸，管道试压后，凹槽用1：2 水泥砂浆填补密实。若在墙体上凿槽，应先确认墙体强度。强度局限性或墙体不允许凿槽，只能在墙面上固定敷设后，用1：2 水泥砂浆抹平并加贴面砖。C、安装注意事项室内埋地管应在底层土建地坪施工前安装；室内埋地管道安装至外墙外不宜小于500mm，管口应及时封堵；钢塑复合管不得埋设于钢筋混凝土结构层中； 管道安装宜从大口径逐渐接驳到小口径；管道穿越楼板、屋面、水箱（池）壁（底），应预留孔洞或预埋套管。管径不大于50mm 时可用弯管机冷弯，但其弯曲曲率半径不得小于8 倍管径，弯曲角度不得大于100。埋地、嵌墙敷设的管道，在进行隐蔽工程验收后应及时填补。3）给水系统冲洗、试压、消毒、调试A、管道安装完毕，应在冲洗合格后按设计和规范规定进行水压实验。本工程给水实验压力为0.6MPa，试压应以闸阀为界分段试压。B、给水管道水压实验后，竣工验收前应对系统冲洗消毒。C、冲洗顺序应先室外，后室内；先地下，后地上。室内部分的冲洗应按配水干管、配水管、配水支管的顺序进行。D、冲洗用自来水进行，冲洗前应对系统的仪表及设备采用保护措施，必要时将其隔离或拆除。对不能经受冲洗的设备和冲洗后也许存留脏物、杂物的管段要进行清理。冲洗工作结束后，应及时复位。E、管网冲洗的水流速度，可按设计流量进行，设计无规定期可用流速不小于1.0m/s的自来水连续冲洗，直至出水口处浊度、色度与入水口处相同为止。F、管网冲洗的水流方向原则应与系统工作水流方向一致。假如系统管网因现场环境及水源关系无法按系统工作水流方向冲洗时，应做好保护措施，用反冲洗的方法进行。G、冲洗时应保证排水管路畅通安全。排水管的截面面积不得少于被冲洗管道截面面积的60。H、给水管道在使用前要进行消毒解决，采用含量不低于20mg/L 氯离子浓度的清洁水灌满管道进行消毒，并在管道中留置24 小时以上。消毒完后，再用饮用水冲洗，直至水质管理部门取样化验合格后方可交工使用。4）管道保温A、保温层施工前，必须具有的条件：管道的水压实验合格；清除被保温管道表面的污垢、铁锈，涂刷防腐层；管道的支、吊架及结构附件、仪表接管部件等均已安装完毕，并按不同情况设立硬木垫块绝热，作好防潮解决；支承件及固定件就位齐备；办妥管道安装、焊接及防腐等工序交接手续。B、立管保温宜采用自下而上顺序进行；C、在整体保温时，对管道支座、吊架以及法兰、阀门等部位，应予留一定的装卸间隙。待整体保温施工完毕后，再作局部解决。并注意施工完毕的保温结构不得妨碍活动支架的滑动。5、 质量标准打压及隐蔽工程必须符合规范规定。6、安全、环保、文明施工等技术措施A.装修所用材料会散发一些有害气体，所以施工中必须注意开窗通风，但在阴雨季节，不仅无风，并且气压低，空气潮湿，通风效果不佳，因此，雨季装修的空气污染问题更应引起重视。B.雨季来临之前，天气闷热、湿度加大，此时装修材料中的一些有毒有害气体释放量会增长。据室内环境专家研究表白，室内温度达成摄氏30度时，室内有毒有害气体的释放量最高。C.合理保管和使用生产、生活用机具、器具及文献资料，防止因雷雨积水等引起的不良后果，特别是档案资料、计量仪表、电动工器具等，应严格执行保管、检查和使用制度。D.高温天气、干燥热风吹在抹灰层表面使其水分蒸发不久，一定要加强养护，养护时间要始终保持混凝土表面湿润。E.轻度患者现场作业人员出现头昏、乏力、目炫现象时，作业人员应立即停止作业，防止出现二次事故，其他周边作业人员应将症状人员安排到阴凉、通风良好的区域休息，供应其凉水、湿毛巾等。并告知项目部管理人员进行观测、诊治。F.严重患者（昏倒、休克、身体严重缺水等）当作业现场出现中暑人员时，应第一时间转移到最近的医院进行观测、治疗。G.充足考虑施工安全问题，尽量避免安排交叉施工的工序同时在夜间进行。H.做好夜间施工防护，施工现场设立明显的交通标志、安全标牌、护栏、警戒灯等标志。保证行人、施工机械和施工人员的施工安全I.碘钨灯作为临时可移动照明灯具，用于重要施工部位，作为对固定式照明的补充。7、成品保护措施搬运物料及拆除脚手架时要轻抬、轻放，及时清除杂物，工具、材料码放整齐，不要撞坏和污染墙面。假如墙面与地面交叉施工时，不许破坏地面面层，不许在地面拌灰，避免硬伤，保护地面完好。预制加工好的管段，应加临时管箍或用水泥袋纸将管口包好，以防丝头腐蚀。预制加工好的干、立、支管要分项按编号排放整齐用木方装好，不许大管压小管码放，并防止脚踏、物砸。经除锈、刷油防腐解决后的管件、管材、型钢、托吊支架等金属制品，应放在有防雨、雷措施及运送畅通的专用场地。其周边不应堆放杂物。安装好的管道不得用作支撑或放脚手板，不得踏压。其支托架不得作为其他用途受力点。阀门的手轮在安装时应卸下，交工前，统一安装完好。水表应有保护措施。为防止损坏，在统一交工前装好。安装好的管道及设备，在抹灰、喷漆前应作好防护解决，以免被污染。能关锁的设备安装房间，要建立严格的钥匙交接制度。对设备的敞露口，在中断安装期间要加保护。严禁非操作人员随意开关水泵。
