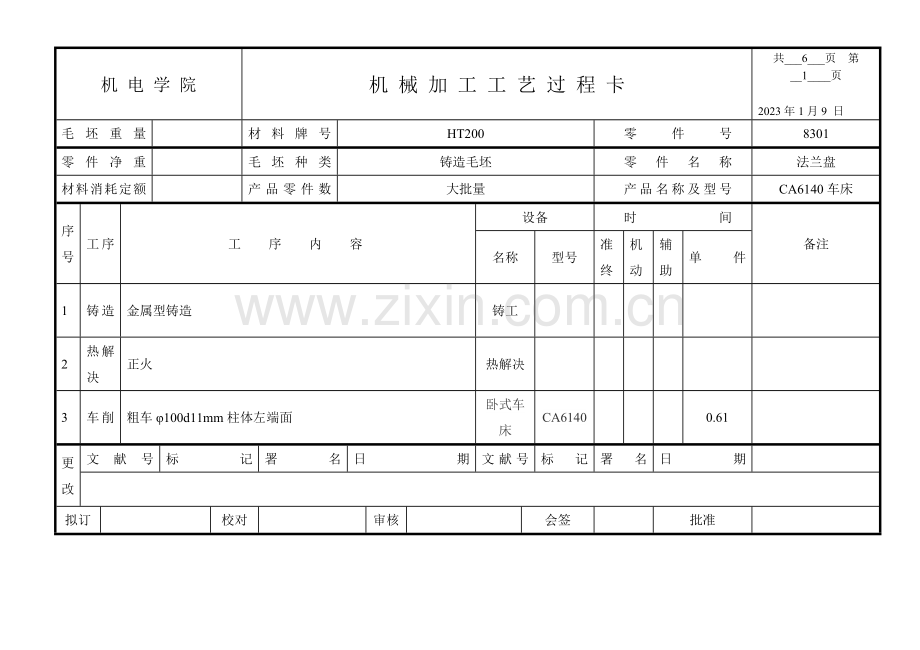

机电学院机械加工工艺过程卡共___6___页第__1____页 2023年1月9 日毛坯重量材料牌号 HT200 零件号 8301 零件净重毛坯种类铸造毛坯零件名称法兰盘材料消耗定额产品零件数大批量产品名称及型号 CA6140车床序号工序工序内容设备时间备注名称型号准终机动辅助单件 1 铸造金属型铸造铸工 2 热解决正火热解决 3 车削粗车φ100d11mm柱体左端面卧式车床 CA6140 0.61 更改文献号标记署名日期文献号标记署名日期拟订校对审核会签批准机电学院机械加工工艺过程卡共___6___页第__2____页 2023年 1月 9 日毛坯重量材料牌号 HT200 零件号 8301 零件净重毛坯种类铸造件零件名称法兰盘材料消耗定额产品零件数大批量产品名称及型号 CA6140车床序号工序工序内容设备时间备注名称型号准终机动辅助单件 4 车削钻、扩、粗铰、精铰φ20 H9mm孔至图样尺寸并车孔左端的倒角卧式车床 CA6140 2.85 5 车削粗车φ100d11mm 柱体右端面，粗车φ90mm 柱体左端面，车45mm 柱体的过度倒圆，粗车外圆φ45 mm、φ100 d11mm、φ90mm，半精车外圆φ45 mm、φ100 d11mm、φ90mm，车φ100 d11mm柱体的倒角卧式车床 CA6140 4.52 6 车削粗车、半精车、精车φ90mm右端面，车槽3×2，粗车、半精车45h6mm外圆并在孔φ20H9右端倒角卧式车床 CA6140 1.209 更改文献号标记署名日期文献号标记署名日期拟订校对审核会签批准机电学院机械加工工艺过程卡共___6___页第__3____页 2023年 1月 9 日毛坯重量材料牌号 HT200 零件号 8301 零件净重毛坯种类铸造件零件名称法兰盘材料消耗定额产品零件数大批量产品名称及型号 CA6140车床序号工序工序内容设备时间备注名称型号准终机动辅助单件 7 车削半精车φ100 d11mm左、右端面、φ90mm左端面，精车φ100 d11mm左右端面、φ90mm左端面卧式车床 CA6140 0.628 8 车削精车φ90mm右端面卧式车床 CA6140 0.29 9 铣削粗铣、精铣φ90mm柱体的两侧面卧式铣床 X63 1.29 更改文献号标记署名日期文献号标记署名日期拟订校对审核会签批准机电学院机械加工工艺过程卡共___6___页第__4____页 2023年 1月 9 日毛坯重量材料牌号 HT200 零件号 8301 零件净重毛坯种类铸造件零件名称法兰盘材料消耗定额产品零件数大批量产品名称及型号 CA6140车床序号工序工序内容设备时间备注名称型号准终机动辅助单件 10 钻削钻φ4mm孔，铰φ6mm孔立式钻床 Z535 0.14 11 钻削钻 4—φ9孔立式钻床 Z535 0.18 12 磨削磨削 B面平面磨床 M7130 更改文献号标记署名日期文献号标记署名日期拟订校对审核会签批准机电学院机械加工工艺过程卡共___6___页第__5____页 2023年 1月 9 日毛坯重量材料牌号 HT200 零件号 8301 零件净重毛坯种类铸造件零件名称法兰盘材料消耗定额产品零件数大批量产品名称及型号 CA6140车床序号工序工序内容设备时间备注名称型号准终机动辅助单件 13 磨削磨削外圆面φ100d11mm、φ90mm 平面磨床 M7130 14 磨削磨削φ90mm突台距离轴线24mm的侧平面平面磨床 M7130 0.14 15 钳工刻字刻线更改文献号标记署名日期文献号标记署名日期拟订校对审核会签批准机电学院机械加工工艺过程卡共___6___页第__6____页 2023年 1月 9 日毛坯重量材料牌号 HT200 零件号 8301 零件净重毛坯种类铸造件零件名称法兰盘材料消耗定额产品零件数大批量产品名称及型号 CA6140车床序号工序工序内容设备时间备注名称型号准终机动辅助单件 16 镀层镀铬 17 检测检测入库更改文献号标记署名日期文献号标记署名日期拟订校对审核会签批准
