技术交底砖墙内管路敷设工程.docx

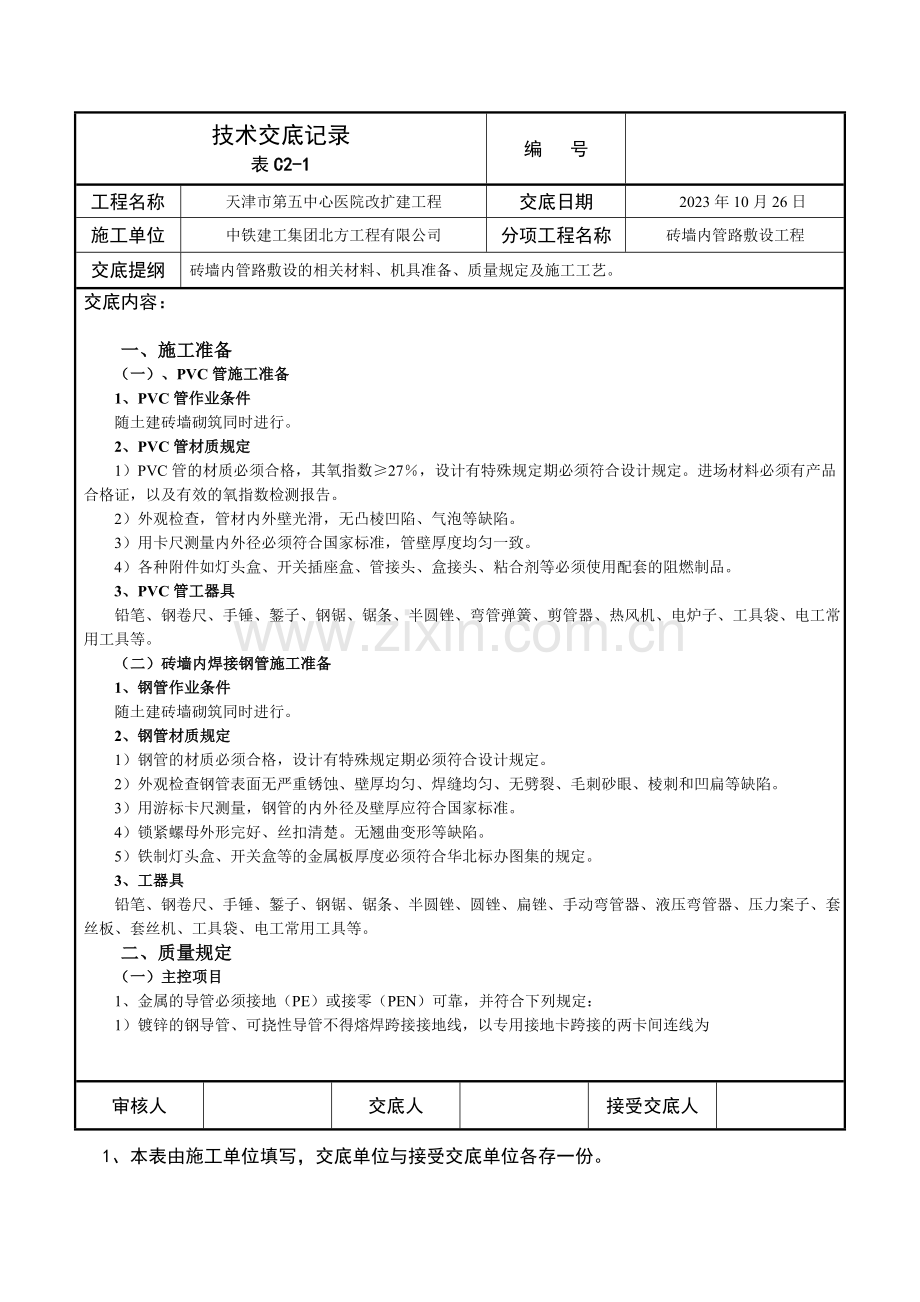

技术交底记录表C2-1编 号工程名称天津市第五中心医院改扩建工程交底日期 2023年10月26日施工单位中铁建工集团北方工程有限公司分项工程名称砖墙内管路敷设工程交底提纲砖墙内管路敷设的相关材料、机具准备、质量规定及施工工艺。交底内容： 一、施工准备 （一）、PVC管施工准备 1、PVC管作业条件 随土建砖墙砌筑同时进行。 2、PVC管材质规定 1）PVC管的材质必须合格，其氧指数27，设计有特殊规定期必须符合设计规定。进场材料必须有产品合格证，以及有效的氧指数检测报告。 2）外观检查，管材内外壁光滑，无凸棱凹陷、气泡等缺陷。 3）用卡尺测量内外径必须符合国家标准，管壁厚度均匀一致。 4）各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品。 3、PVC管工器具 铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。 （二）砖墙内焊接钢管施工准备 1、钢管作业条件 随土建砖墙砌筑同时进行。 2、钢管材质规定 1）钢管的材质必须合格，设计有特殊规定期必须符合设计规定。 2）外观检查钢管表面无严重锈蚀、壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。 3）用游标卡尺测量，钢管的内外径及壁厚应符合国家标准。 4）锁紧螺母外形完好、丝扣清楚。无翘曲变形等缺陷。 5）铁制灯头盒、开关盒等的金属板厚度必须符合华北标办图集的规定。 3、工器具 铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝板、套丝机、工具袋、电工常用工具等。 二、质量规定 （一）主控项目 1、金属的导管必须接地（PE）或接零（PEN）可靠，并符合下列规定： 1）镀锌的钢导管、可挠性导管不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为审核人交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编 号工程名称天津市第五中心医院改扩建工程交底日期 2023年10月26日施工单位中铁建工集团北方工程有限公司分项工程名称砖墙内管路敷设工程交底提纲砖墙内管路敷设的相关材料、机具准备、质量规定及施工工艺。交底内容：铜芯软导线，截面积不小于4mm2； 2）当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线； 2、金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。 3、防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。 4、当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。 （二）一般项目 1、电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合下表的规定。电缆最小允许弯曲半径序号电 缆 种 类最小允许弯曲半径1无铅包钢铠护套的橡皮绝缘电力电缆10D2有钢铠护套的橡皮绝缘电力电缆20D3聚氯乙烯绝缘电力电缆10D4交联聚氯乙烯绝缘电力电缆15D5多芯控制电缆10D注：D为电缆外径 2、金属导管内外壁应防腐解决；埋设于混凝土内的导管内壁应防腐郸理，外壁可不防腐解决。 3、室内进入落地式柜、台、箱盘内的导管管口，应高出柜、台、箱、盘的基础面5080mm。 4、暗配的导管埋设深度与建筑物、构筑物表面的距离不应小于15mm。 6、防爆导管敷设应符合下列规定： 1）导管间及与灯具、开关、线盒等的螺纹连接处紧密牢固，除设计有特殊规定处，连接处不跨接接地线，在螺纹上涂以电力复合酯或导电性防锈酯； 2）安装牢固顺直，镀锌层锈蚀或剥落处做防腐解决。 7、绝缘导管敷设应符合下列规定： 1）管口平整光滑；管与管、管与盒（箱）等器件采用插入法连接时，连接处结合面涂专用胶合剂，接口牢固密封； 2）当设计无规定期，埋设在墙内的绝缘导管，采用中型以上的导管； 8、金属、非金属柔性导管敷设应符合下列规定：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编 号工程名称天津市第五中心医院改扩建工程交底日期 2023年10月26日施工单位中铁建工集团北方工程有限公司分项工程名称砖墙内管路敷设工程交底提纲砖墙内管路敷设的相关材料、机具准备、质量规定及施工工艺。交底内容： 1）刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中不大于0.8m，在照明工程中不大于1.2m； 2）可挠金属管或其他柔性导管与刚性导管或电气设备、器具间的连接采用专用接头；复合型可挠金属管或其他柔性导管的连接处密封良好，防液覆盖层完整无损； 3）可挠性金属导管和金属柔性导管不能做接地（PE）或接零（PEN）的接线导体。 9、导管在建筑物变形缝处，应设计补偿装置。 三、工艺流程 （一）PVC管的重要工艺流程： 预留箱盒位置敷设管路管路连接切断弯曲。 （二）砖墙内焊接钢管的工艺流程 预留箱盒位置敷设管路管路连接切断套丝弯曲跨接地线变形缝的解决管路防腐 四、操作工艺 （一）PVC管路敷设操作工艺 1、预留箱盒位置 为了保证箱盒位置及标高的准确，现阶段我们采用先预留箱盒位置后安装箱盒的办法。随着土建施工工艺的发展，本项工艺也会有所新的发展。现在具体做法是，根据设计图纸规定在配电箱的位置处预留一个比箱体尺寸大的洞口，一般可规定左右各大50100mm，上下各大150200mm。对于接线盒或开关插座盒，留洞尺寸可定为150250mm。管路进洞尺寸不超过洞口的1/2，以利于以后的箱盒安装。 容易出现的质量问题：留洞尺寸小，管进洞不顺直，高度不合适，导致安装箱盒时需要剔凿，浪费人力、物力。 解决办法：总结经验，加强责任心，认真审图纸并和土建专业协商。 成品保护规定：其他工种不得碰撞或弯折电线管路，管口封堵密。 2、敷设管路 分两种情况，第一种是从楼地面内引出的管路，第二种是从墙上箱盒向外引的管路。 1）对于从楼地面内引出的管路，为了保证管路位置准确，在楼地面混凝土浇注时要派电工值班，保证管路的位置，发现问题及时纠正。在土建楼层放线完毕后及时检查，对超过墙体线的管路，要及时进行解决，假如是根部超过，必须进行剔凿然后重新接管，假如是上部超过墙体线只需将其扳正，但要注意不能用力过猛，避免导致管路折断或变形。 2）对于从墙上箱盒向外引的管路，应在砖墙砌到留洞位置时及时让瓦工预留洞口，洞口两侧埋入审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编 号工程名称天津市第五中心医院改扩建工程交底日期 2023年10月26日施工单位中铁建工集团北方工程有限公司分项工程名称砖墙内管路敷设工程交底提纲砖墙内管路敷设的相关材料、机具准备、质量规定及施工工艺。交底内容：两根钢筋，做为以后固定管路用，在洞口的上沿第一皮砖砌筑时放好管路，使用预埋的钢筋固定。管路应敷设在墙中间位置。 容易出现的质量问题：砌墙时才发现管路超过墙体。 解决办法：预埋管路时请土建专业初步拟定一下墙体位置，在混凝土浇注时要派电工值班，保证管路的位置，发现问题及时纠正。 成品保护规定：在混凝土浇注时，不得踩踏电线管路，混凝土浇注完后其他工种不得碰撞或弯折电线管路。 3、管路连接 涉及管路与管路的连接和管路与箱盒的连接两种情况。 1）管路与管路的连接：使用与管路配套的套管和专用粘接剂。连接前注意一方面要清洁被连接管路的端头部分，保证粘接部位清洁干燥，用小毛刷涂抹胶粘剂，涂抹要均匀、不漏刷、不流坠。涂好后平稳地插入套管中，插接要到位。保证连接可靠。套管连接后的管路应保持平直。 2）管路与箱盒的连接：本项工作应在土建对50线进行核查后，配合箱盒的安装同时进行，使用配套的盒接头和胶粘剂。一方面测定好箱盒位置，根据其位置截取适当长度的管路，假如本来管路长度不够时，可采用接短管的办法，使其长度满足使用规定。按照上面套管与管路连接的办法，把盒接头与各管路连接，把盒接头的另一端插入箱盒，并用配套的锁母固定，然后把箱盒固定在合适的位置。 4、管路的切断 对于直径在20mm以下的管路可以使用专用的剪管器（割管器）进行剪切，注意不能使切断的管口发生变形，对于直径在20mm以上的管路可以使用钢锯锯断，但必须用钢锉把管口内外的毛刺修整平齐。不能斜口，以避免接管时出现质量问题。 5、管路的弯曲 对于直径在25mm以下的管路，使用配套的弯管弹簧，一方面将与管规格相配套的弯管弹簧插入需要煨弯的部位，假如管路长度大于弯管弹簧的长度，可用铁丝拴牢弹簧的一端，拉到合适的位置，两手抓住弯管弹簧的两端位置，用膝盖顶住被弯部位，两端用力逐渐煨出所需要的弯度，注意不能用力过快过猛，以免管路发生变形。对于直径在32mm以上的管路，使用弯管弹簧会有一定的困难，这时可以使用热煨法，一方面将弯管弹簧插入管内，对规格较大的管路，没有配套的弯管弹簧时，可以把细砂灌入管内并震实，堵好两端管口，用电炉或热风机对需要弯曲部位进行均匀加热，加热到可以弯曲时，将管子的一端固定在平整的木板上，逐步煨出所需要的弯度，然后用湿布抹擦弯曲部位使其冷却定型。寒冷天气施工时可以把细砂炒热并把管路拿到室内预制。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编 号工程名称天津市第五中心医院改扩建工程交底日期 2023年10月26日施工单位中铁建工集团北方工程有限公司分项工程名称砖墙内管路敷设工程交底提纲砖墙内管路敷设的相关材料、机具准备、质量规定及施工工艺。交底内容：容易出现的质量问题因素和解决办法PVC管接头松动管在接头内插接不到位，胶粘剂涂抹不均匀。涂抹胶粘剂后要及时插入并用力转动，使之插接到位PVC管煨弯时出现凹扁等采购质量好的管材，选用配套的弯管弹簧，热煨时要保证煨弯部位受热均匀 6、成品保护规定：其他工种堵洞时不得敲打或弯折电线管路。 （二）砖墙内焊接钢管的操作工艺 1、预留箱盒位置 基本与PVC管的方法相同，只是为了以后安装箱盒施工方便，钢管不能进入箱盒洞内太长，以便采用接短管的办法与箱盒连接。 容易出现的质量问题：留洞尺寸小，管进洞不顺直，高度不合适，导致安装箱盒时需要剔凿，浪费人力、物力。 解决办法：总结经验，加强责任心，认真审图纸并和土建专业协商。 成品保护规定：其他工种不得碰撞或弯折电线管路。管口堵严密。 2、敷设管路与PVC管的敷设方法基本相同 3、管路连接 涉及管路与管路的连接和管路与箱盒的连接两种情况： 1）管路与管路的连接：砖墙内暗敷设的管路采用套管焊接的方法连接，为了保证连接质量，一般需要特别加工定做套管，规定套管的内径比所连接的钢管外径大2mm，套管的长度为所连接的钢管外径的2.2倍。连接时一方面把钢管的一端插入套管的1燉2处，电焊点焊固定后插入另一端，然后焊接，规定焊接牢固、严密、不得有夹渣、咬肉等。 2）管路与箱盒的连接：本项工作应在土建对50线进行核查后，配合箱盒的安装同时进行。一方面测定好箱盒位置，根据其位置截取适当长度的短管，短管的一端应提前套好丝扣，丝扣的长度在15mm左右，按照管路与管路的连接的方法，把短管的另一端与本来管路连接，注意进箱的钢管假如有多根时应排列整齐，两管之间的距离应大于所用锁母边沿宽度的两倍，以保证锁母的安装，管路连接后上好锁母，以供安装配电箱、接线盒使用。 4、管路的切断 切断管路使用砂轮锯或钢锯，注意锯出的管口应平齐、不得有斜口，锯断后应用圆锉清除毛刺。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编 号工程名称天津市第五中心医院改扩建工程交底日期 2023年10月26日施工单位中铁建工集团北方工程有限公司分项工程名称砖墙内管路敷设工程交底提纲砖墙内管路敷设的相关材料、机具准备、质量规定及施工工艺。交底内容： 5、管路的套丝 管路套丝一般使用手动套丝板或套丝机，使用套丝机时，应注意加油润滑，使用手动套丝板时，应注意均匀用力，管径大于32mm时，必须分三次套成，以保证丝扣完整清楚。 6、钢管的弯曲 对管径在25mm及以下的钢管可在现场使用手动弯管器现场弯制，可用脚踩住钢管的一端然后扳动弯管器，逐步弯出所需要的弯度。对管径在32mm及以上80mm以下的钢管一般使用液压弯管器，注意选取与钢管规格相相应的弯管模具，模具放好后，压动压杆或开动电动弯管器的液压泵，注意观测钢管的弯曲情况，达成所需要的弯曲后，及时停止液压动作。对管径在80mm以上的钢管，最佳到专业厂家加工定做，以保证弯管的质量，特殊情况下也可以采用热煨法现场制做，热煨时一方面要把细砂炒干，用木楔封住钢管的一端，从另一端灌入干砂，边灌边用手锤敲打，使之密实，然后用木楔堵住管口，用氧炔焰或烘炉转动加热，烧红后煨出所需的弯度。随煨弯随冷却。规定弯曲半径不小于钢管外径的6倍，埋入地下或混凝土内时，弯曲半径不小于钢管外径的10倍，弯扁限度不大于钢管外径的1/10。 7、跨接地线 对箱盒两端的钢管必须焊接跨接地线，跨接地线的焊接长度不小于钢筋直径的6倍，使用扁铁时应三面围焊，焊接长度不小于扁铁宽度的2倍。跨接地线规格表管径圆钢扁铁1540650631025370以上82（253）2审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编 号工程名称天津市第五中心医院改扩建工程交底日期 2023年10月26日施工单位中铁建工集团北方工程有限公司分项工程名称砖墙内管路敷设工程交底提纲砖墙内管路敷设的相关材料、机具准备、质量规定及施工工艺。交底内容：图1 8、变形缝的解决 在变形缝的两侧各预埋一个接线箱，在变形缝的一侧把短管的一端用根母和锁母固定在箱底部，在另一侧的接线箱底部的垂直方向开长孔，其孔径长宽尺寸不小于管直径的2倍，在变形缝的两侧的钢管及接线箱上焊接补偿跨接地线（图1），当穿过变形缝的导线较多或导线截面较大时要采用直筒式接线箱（图2）。 成品保护规定：变形缝两侧的接线箱做好后要及时封堵好，以免导致污染和堵管。 9、管路的防腐 埋入砖墙的钢管内外壁必须做防腐解决，一般先做管内壁防腐，可采用灌防锈漆的办法，做好内壁防腐的钢管要注意保持通风干燥，以保证防锈漆干透。外壁防腐采用刷防锈漆的办法。 10、易出现的质量问题及解决办法审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编 号工程名称天津市第五中心医院改扩建工程交底日期 2023年10月26日施工单位中铁建工集团北方工程有限公司分项工程名称砖墙内管路敷设工程交底提纲砖墙内管路敷设的相关材料、机具准备、质量规定及施工工艺。交底内容：容易出现的质量问题因素和解决办法钢管煨弯时出现凹扁过大、弯曲半径不够倍数使用手动弯管器时，受力点要适当移动，不能用力过猛；使用液压弯管器时，模具要配套，焊接钢管的焊缝不应放在侧面；钢管直径大于80mm时，最佳到专业厂家加工定做。跨接地线焊接长度不够，焊缝不饱满、出现夹渣、咬肉等焊接长度不够：操作人员责任心不强，应加强自检、互检，班组长加强检查、督促、教育直至处罚。焊缝不合格一般由于技术水平不高，应加强技术培训。管口不平齐，有毛刺锯管后没有及时用钢锉清除毛刺。重要是操作人员责任心不强，应加强自检、互检，班组长加强检查、督促、教育直至处罚。 11、成品保护规定 其他工种堵洞时不得敲打或弯折电线管路，管路敷设完毕后，要及时套好管堵，其他工种不得随意拆除。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
