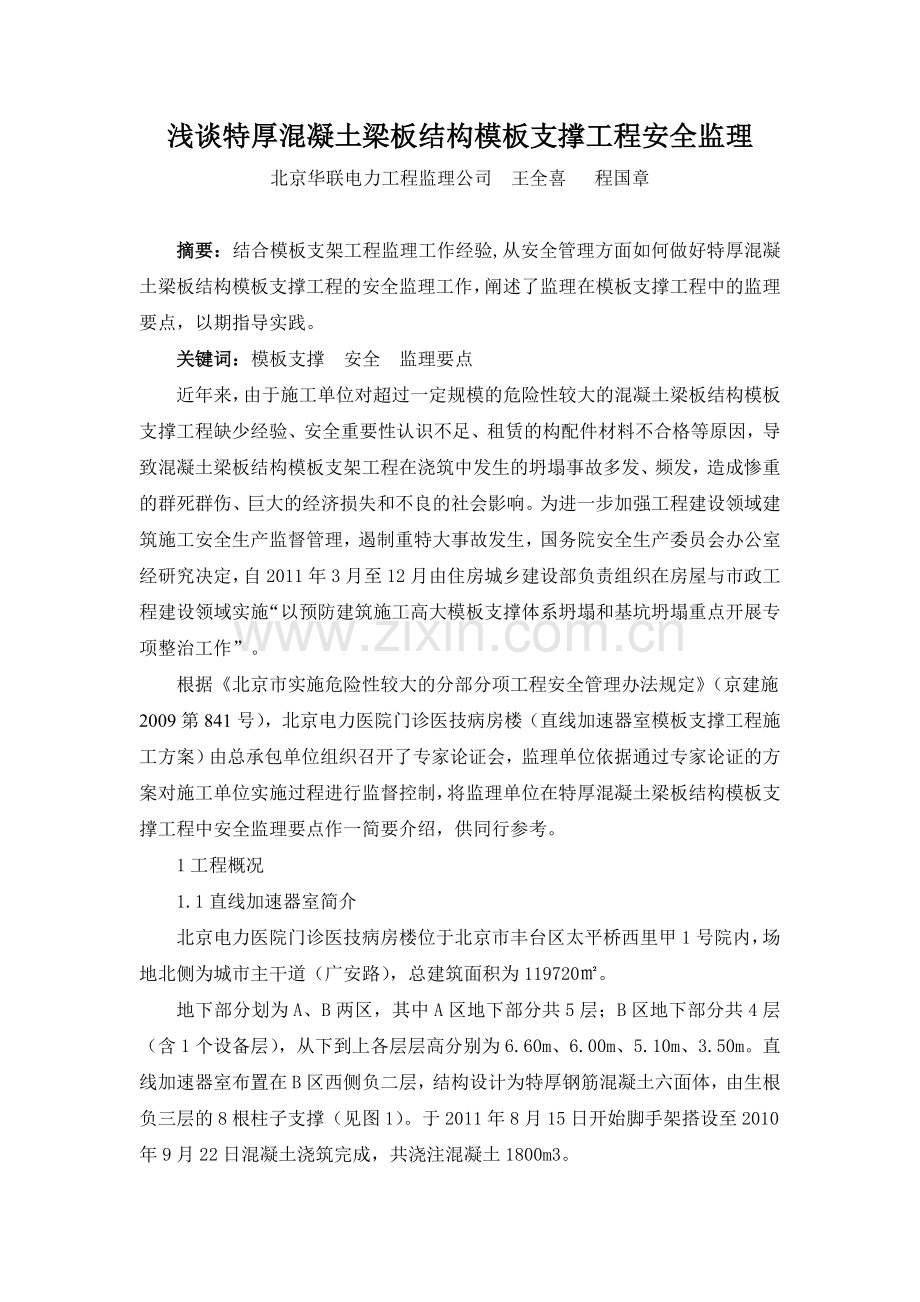

浅谈特厚混凝土梁板结构模板支撑工程安全监理
北京华联电力工程监理公司 王全喜 程国章

摘要：结合模板支架工程监理工作经验,从安全管理方面如何做好特厚混凝土梁板结构模板支撑工程的安全监理工作，阐述了监理在模板支撑工程中的监理要点，以期指导实践。
关键词：模板支撑 安全 监理要点 　
近年来，由于施工单位对超过一定规模的危险性较大的混凝土梁板结构模板支撑工程缺少经验、安全重要性认识不足、租赁的构配件材料不合格等原因，导致混凝土梁板结构模板支架工程在浇筑中发生的坍塌事故多发、频发，造成惨重的群死群伤、巨大的经济损失和不良的社会影响。为进一步加强工程建设领域建筑施工安全生产监督管理，遏制重特大事故发生，国务院安全生产委员会办公室经研究决定，自2011年3月至12月由住房城乡建设部负责组织在房屋与市政工程建设领域实施“以预防建筑施工高大模板支撑体系坍塌和基坑坍塌重点开展专项整治工作”。
根据《北京市实施危险性较大的分部分项工程安全管理办法规定》（京建施2009第841号），北京电力医院门诊医技病房楼（直线加速器室模板支撑工程施工方案）由总承包单位组织召开了专家论证会，监理单位依据通过专家论证的方案对施工单位实施过程进行监督控制，将监理单位在特厚混凝土梁板结构模板支撑工程中安全监理要点作一简要介绍，供同行参考。
1工程概况
　　1.1直线加速器室简介
北京电力医院门诊医技病房楼位于北京市丰台区太平桥西里甲1号院内，场地北侧为城市主干道（广安路），总建筑面积为119720㎡。

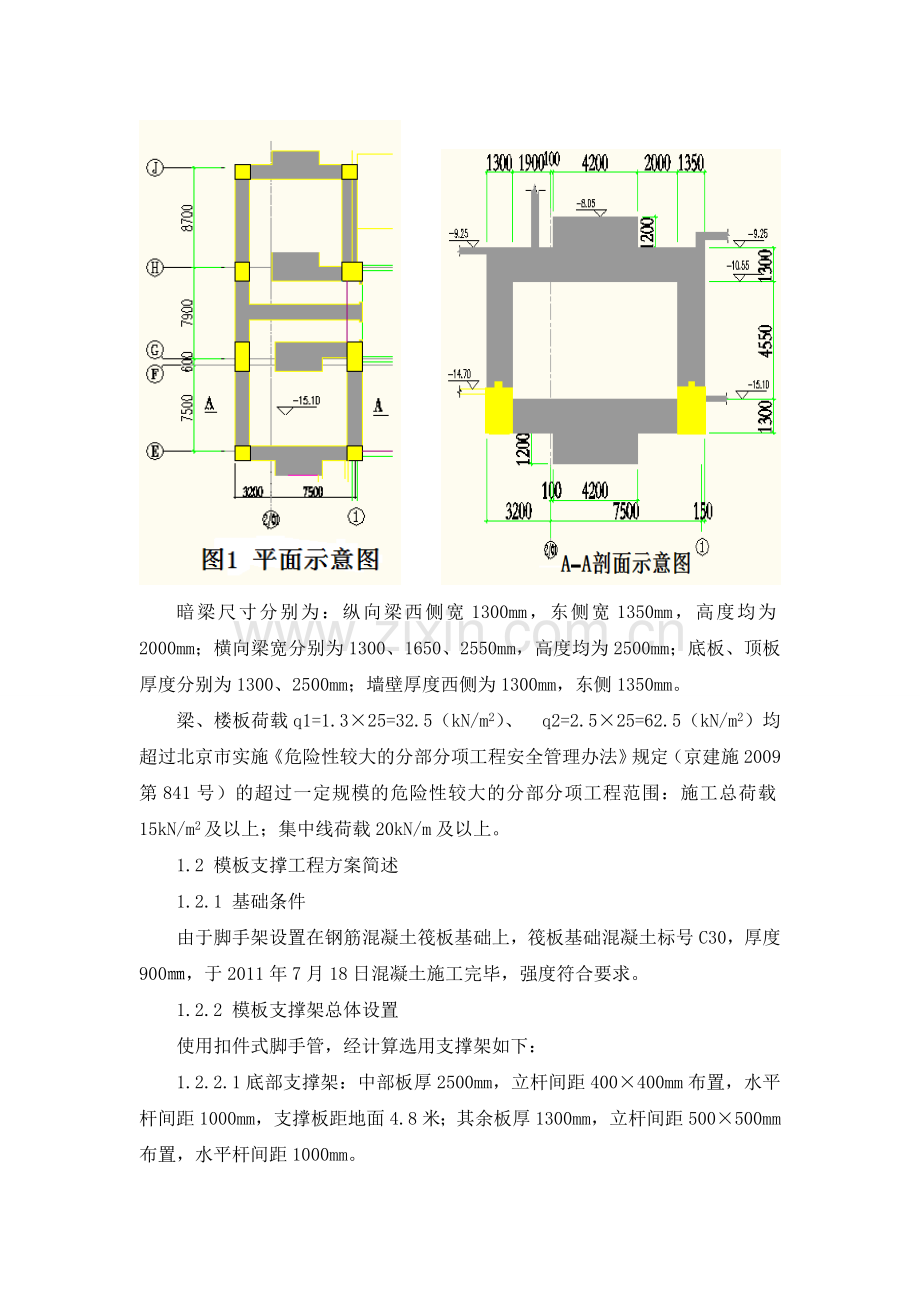

地下部分划为A、B两区，其中A区地下部分共5层；B区地下部分共4层（含1个设备层），从下到上各层层高分别为6.60m、6.00m、5.10m、3.50m。直线加速器室布置在B区西侧负二层，结构设计为特厚钢筋混凝土六面体，由生根负三层的8根柱子支撑（见图1）。于2011年8月15日开始脚手架搭设至2010年9月22日混凝土浇筑完成，共浇注混凝土1800m3。

暗梁尺寸分别为：纵向梁西侧宽1300mm，东侧宽1350mm，高度均为2000mm；横向梁宽分别为1300、1650、2550mm，高度均为2500mm；底板、顶板厚度分别为1300、2500mm；墙壁厚度西侧为1300mm，东侧1350mm。
梁、楼板荷载q1=1.3×25=32.5（kN/m2）、 q2=2.5×25=62.5（kN/m2）均超过北京市实施《危险性较大的分部分项工程安全管理办法》规定（京建施2009第841号）的超过一定规模的危险性较大的分部分项工程范围：施工总荷载15kN/m2及以上；集中线荷载20kN/m及以上。
1.2 模板支撑工程方案简述
1.2.1 基础条件
由于脚手架设置在钢筋混凝土筏板基础上，筏板基础混凝土标号C30，厚度900㎜，于2011年7月18日混凝土施工完毕，强度符合要求。
1.2.2 模板支撑架总体设置
使用扣件式脚手管，经计算选用支撑架如下：
1.2.2.1底部支撑架：中部板厚2500mm，立杆间距400×400mm布置，水平杆间距1000mm，支撑板距地面4.8米；其余板厚1300mm，立杆间距500×500mm布置，水平杆间距1000mm。
1.2.2.2二层结构内部支撑架：立杆间距按400×400mm布置，水平杆间距1000mm，支撑板距地面4.55米。
1.2.2.3沿脚手架纵横向每4m设一道竖向剪刀撑。脚手架底部满设扫地杆，下部支撑架每隔2m设一道水平剪刀撑。
1.2.2.4搭设要求：脚手架自由端高度要求小于500高，自由顶托外露丝扣小于200高。脚手架立杆底部设扫地杆，顶部设可调顶托。
1.2.3 模板
支撑面板采用16mm厚的建筑模板，主龙骨采用85×85mm的木方，安装在脚手架的顶托上，次龙骨采用35×85mm的木方，安装在主龙骨上，净间距50mm。直线加速器的侧模采用16mm厚的木模板，主龙骨采用脚手管，次龙骨采用45×80mm的木方，对拉螺栓加固，对拉螺栓采用φ16的粗通丝，纵横向间距均为400mm。板模板立杆距梁边300mm。梁脚手架与板脚手架连接成一体。
1.2.4 脚手架连接措施
1.2.4.1 支撑架自由端水平杆连接不满足模数的部位一律用短钢管与周围架体（包括已经施工完的结构）扣件连接牢固。间距同水平杆间距一致。
1.2.4.2高大脚手架与邻近结构的脚手架（包括已经施工完的结构）用短钢管与周围架体扣件连接牢固，间距2.0米。
1.2.4.3由于搭设基础面标高不一致造成水平杆无法连接的用短钢管与周围架体扣件连接牢固间距同水平杆间距一致。
1.2.5 施工顺序
搭设直线加速器底板脚手架、模板安装、钢筋绑扎、浇筑底板混凝土 搭设墙、顶板脚手架、模板安装、钢筋绑扎、浇筑墙、顶板混凝土
2 一般模板支撑工程搭设存在的通病问题分析
2.1 未严格按要求编制专项安全方案，超过一定规模的危险性较大的模板支撑方案施工单位未组织专家对专项方案进行论证，且部分方案存在采用的计算有误、没有经过施工单位技术部门审批，引用标准不全等情况。
2.2 脚手架日常检查次数不足、检查内容不全面。
2.3 脚手架搭设不符合要求，安全防护不到位：
2.3.1脚手架立杆间距过大，未连续设置剪刀撑，缺少横、纵向扫地杆，主节点处都未按要求设置横向水平杆。
2.3.2脚手架立杆悬空，未支搭在底座或通长脚手板上。
2.3.3部分脚手架离墙面距离、扫地杆距地面的高度、立柱U型支托螺杆伸出钢管顶部长度、自由端高度等超过规范要求。
2.3.4脚手架架体四周转角未设置与结构的拉结点，或拉接点与结构未拉结牢固。
2.3.5 施工作业面未满铺脚手板，未设置防护栏杆、挡脚板，预留洞口缺少水平网。
2.4 脚手架搭设完成后未自检，或者未报监理验收，就擅自进行下道工序施工。
3 模板支撑工程搭设安全控制监理要点　
3.1施工准备阶段监理要点：监理单位收到施工单位上报的模板支撑施工方案（初稿）后，及时对进行了方案初步审核，根据“规范”的相关要求，对施工单位提出如下要求：
3.1.1脚手架、模板支撑搭设、拆除的施工作业人员应经过专业培训，并持证上岗。
3.1.2脚手架、模板支撑的搭设与拆除应编制专项施工技术方案，并经具有审批权限的相关人员审批。要求按照北京市实施《危险性较大的分部分项工程安全管理办法》规定，超过一定规模的危险性较大的分部分项工程专项方案应当由施工单位组织召开专家论证会。
3.1.3脚手架、模板支撑搭设、拆除施工前，应依据专项施工技术方案进行安全技术交底并作出文字记录。
3.1.4模板支撑搭设完成后必须经3级验收合格，并按照北京市地方标准《建设工程施工现场安全资料管理规程》（DB 11/383-2006）要求填写钢管扣件式支撑体系验收表报监理验收。
3.2 构配件进场检查与验收监理要点：
3.2.1供应商必须向购买、租用构配件的使用单位提供销售许可证、营业执照、备案登记凭证、产品合格证、检测报告等质量证明文件，并对其提供的构配件质量负责，否则必须经过现场取样经第三方检测合格。
3.2.2钢管外观质量必须符合国标，表面应平直光滑， 不得有裂缝、结疤、分层、错位、硬弯、毛刺、压痕、深的划道及严重锈蚀等缺陷，严禁打孔；钢管外壁使用前必须涂刷防锈漆， 钢管内壁宜涂刷防锈漆。钢管规格Φ48×3.5mm，壁厚最小值不得小于3.0mm。
3.2.3扣件外观不允许有裂缝、变形、滑丝的螺栓存在； 扣件与钢管接触部位不应有氧化皮； 活动部位应能灵活转动，旋转扣件两旋转面间隙应小于1mm；扣件表面应进行防锈处理。
3.2.4构配件进入施工现场时，应在施工现场随机抽样，应进行监理见证下的取样复验，委托具有资质的检测单位进行力学性能检测。
施工单位从2个不同厂家租赁构配件，第二次施工单位不愿再做复试，监理单位下发通知要求施工单位重新进行见证试验，确保每批进场构配件合格后才允许使用，避免使用不合格构配件。
3.3 模板支撑工程的巡视检查与验收控制监理要点（监理根据该工程的安全性及特点及时编制了“监理安全、技术管理实施细则），主要要点如下：
3.3.1 检查立杆、水平杆、剪刀撑搭设应符合下列规定:
3.3.1.1结构梁下模板支架的立杆纵距应沿梁轴线方向布置；立杆横距应以梁底中心线为中心向两侧对称布置，且最外侧立杆距梁侧边距离不得大于150mm.
3.3.1.2 设在模板支架立杆底部或顶部的可调底座或底托，其丝杆外径不得小于36mm，伸出长度不得超过200mm。
3.3.1.3 模板支架搭设时梁下横向水平杆应伸入梁两侧板的模板支架内不少于两根立杆，并与立杆扣接。
3.3.1.4 当模板支架高度≥8m 或高宽比≥4时，应采用刚性连墙件在水平加强层位置与建筑物结构可靠连接。
3.3.1.5 扣件式模板支架顶部支撑点与支架顶层横杆的距离不应大于400mm。
3.3.1.6 钢管扣件式模板支架的立杆、水平杆、扫地杆、扣件及杆件接头的搭设应满足“规程”要求，立杆接长必须采用对接，禁止搭接。
3.3.2 钢管扣件模板支架体系的剪刀撑应符合以下要求：
3.3.2.1 模板支架四边与中间每隔4～6 排立杆应设置一道竖向剪刀撑，由底至顶连续设置；
3.3.2.2 高于4ｍ 的模板支架，其两端与中间每隔4～6 排立杆从顶层开始向下每隔2－4步设置水平剪刀撑，即需设置3道水平剪刀撑；
3.3.3巡视检查与验收监理要点
3.3.3.1钢管扣件式脚手架、模板支架搭设完后，应规程规定安装的数量对螺栓拧紧扭力矩进行检查，扭力矩值范围40～65N.M。
3.3.3.2搭设高度在在8ｍ 以下（含8ｍ） 的模板支架，应由项目负责人组织技术、安全及监理人员进行验收。
3.3.3.3对于高大模板支撑系统（高度超过8ｍ，或跨度超过18ｍ，施工总荷载大于10kN/ｍ2 或线荷载大于15kN/ｍ），应由其上级负责人组织架体设计及监理等人员进行检查验收。
3.3.2.4 架体搭设完工后,经施工单位自检合格报监理验收合格后方可浇筑砼。在浇筑砼过程中,要求施工单位必须安排专人观察,如发现异常应立即停止施工,待安全隐患排除后方可继续施工。
3.4 监理过程验收检查
施工过程中，监理部土建、安全监理工程师严格按照规范、规程及监理实施细则，对模板支撑架进行了全过程的指导、监控。分层、分段进行抽检验收，其中根据施工方案、结构特点对立杆、横杆、竖向、水平向剪刀撑的几何尺寸、搭接长度、顶托设置等进行了检查，对负载集中处的扣件用力矩扳手进行了不低于40﹪的扭力检查，其中B3层第一段首次的所有扣件抽检40个，扭力合格的为26个，合格率为65﹪；立杆、横杆、竖向（水平向）剪刀撑的位置、搭接长度等进行了6个部位、28个点的检查验收，对存在的尺寸偏差、搭接尺寸不够、扣件数量不足3个以上、缺少一层水平剪刀撑等问题提出了整改要求，经施工单位整改后监理复查全部合格。当施工单位质检人员看到监理工程师能够钻入间距400㎜立杆内进行检查的认真负责精神（见图2），其也加强了搭设过程中的自行检查，采取边搭设边自检的方法，在以后的六次验收中达到了一次验收合格。由于施工单位的主动配合、监理的监管到位，整个施工期间安全、顺利。
4 结束语
超过一定规模的危险性较大的混凝土梁板结构模板支撑工程在建筑领域中应用非常广泛，监理工程师必须严格履行职责，认真贯彻执行相关规范和有关规定，对施工全过程进行监管，确保“规范、规程”的有效实施，充分发挥监理的监管职能作用，严格把好“方案及人员资质审查关、构配件进场检查与验收关、施工过程事前、事中、事后巡视检查与验收关”，对脚手架和模板支撑体系认真、科学的监理，避免高大模板支撑体系坍塌事故的发生。
