CA6140机床法兰盘的加工工艺及专用夹具设计说明书.doc

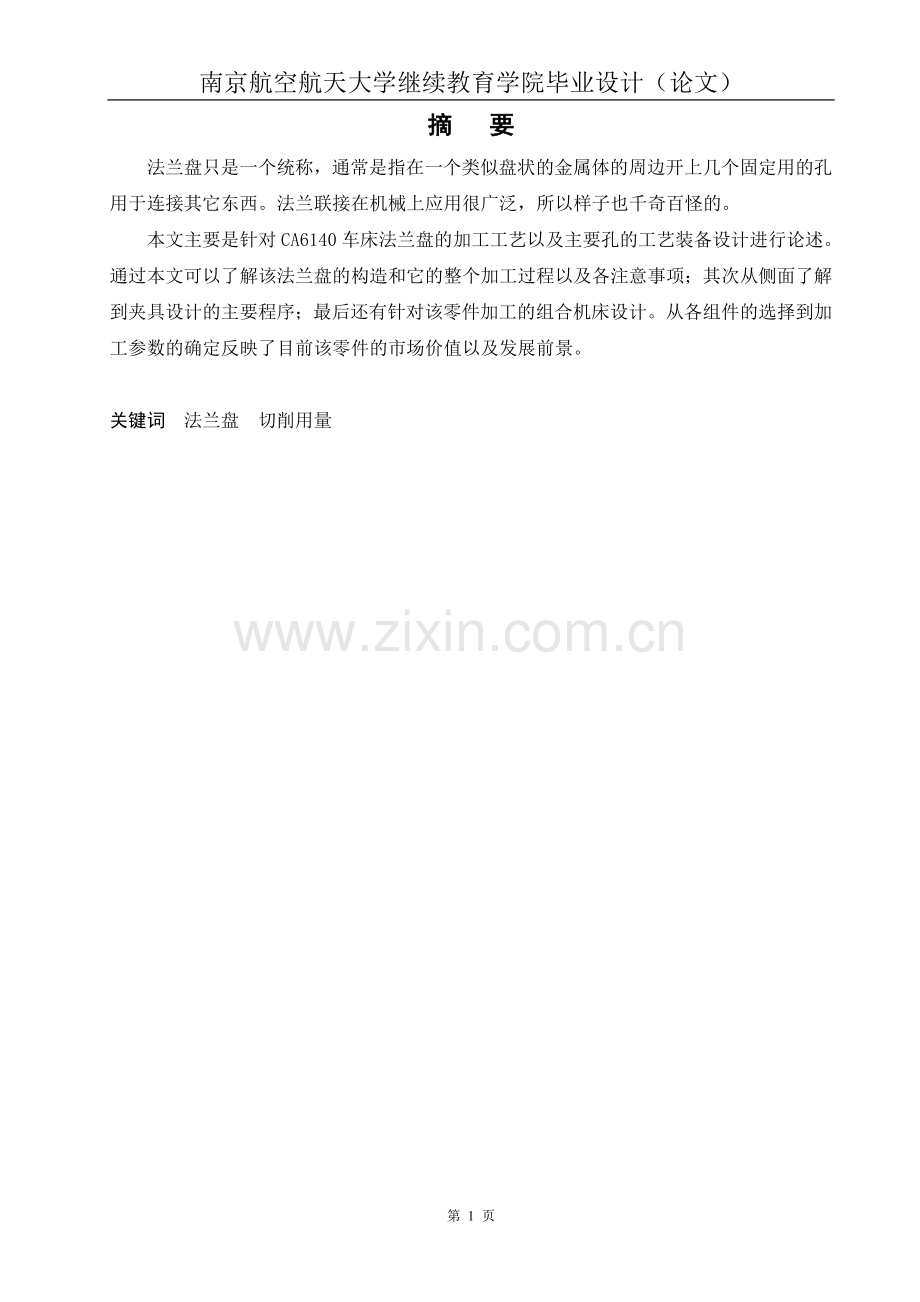

南京航空航天大学继续教育学院毕业设计（论文）摘 要法兰盘只是一个统称，通常是指在一个类似盘状的金属体的周边开上几个固定用的孔用于连接其它东西。法兰联接在机械上应用很广泛，所以样子也千奇百怪的。本文主要是针对CA6140车床法兰盘的加工工艺以及主要孔的工艺装备设计进行论述。通过本文可以了解该法兰盘的构造和它的整个加工过程以及各注意事项；其次从侧面了解到夹具设计的主要程序；最后还有针对该零件加工的组合机床设计。从各组件的选择到加工参数的确定反映了目前该零件的市场价值以及发展前景。关键词 法兰盘 切削用量AbstractFlange is a generic name，usually refers to that in a similar discoid metal body surrounding the opening of the hole with a few fixed, its used to connect other things. Flange connection in a wide range of application of mechanical, so it looks strange. This article is mainly directed against flange CA6140 lathe processing technology and the main hole of the process and equipment design on. You can learn flange of the entire structure and its process and notes through this article. Second through this question that you can from the side of the main procedures for fixture design. Finally, there are parts for the processing of a combination of machine tool design. From the choice of components to determine the processing parameters, this article reflects the current market value of the parts, as well as prospects for development.Keywords : Flange Cutting前 言机械制造业在国民经济中占有重要的地位，是国民经济各部门赖以发展的基础，是国民经济的重要支柱，是生产力的重要组成部分。机械制造业不仅为工业、农业、交通运输业、科研和国防等部门提供各种生产设备、仪器仪表和工具，而且为制造业包括机械制造业本身提供机械制造装备。机械制造业的生产能力和制造水平标志着一个国家或地区的科学技术水平、经济实力。机械制造业的生产能力和制造水平，主要取决于机械制造装备的先进程度。机械制造装备的核心是金属切削机床，精密零件的加工，主要依赖切削加工来达到所需要的精度。金属切削机床所担负的工作量约占机器制造总工作量的40%60%，金属切削机床的技术水平直接影响到机械制造业的产品质量和劳动生产率。换言之，一个国家的机床工业水平在很大程度上代表着这个国家的工业生产能力和科学技术水平。显然，金属切削机床在国民经济现代化建设中起着不可替代的作用。纵观几十年来的历史，机械制造业从早期降低成本的竞争，经过20世纪70年代、80年代发展到20世纪90年代乃至21世纪初的新的产品的竞争。目前，我国已加入世界贸易组织，经济全球化时代已经到来，我国机械制造业面临严峻的挑战，也面临着新的形势：知识技术产品的更新周期越来越短，产品的批量越来越小，产品的性能和质量的要求越来越高，环境保护意识和绿色制造的呼声越来越强，因而以敏捷制造为代表的先进制造技术将是制造业快速响应市场需要、不断推出新产品、赢得竞争、求得生存和发展的主要手段。此次设计的是CA6140车床法兰盘及夹具设计。首先，对工件进行分析得出工艺路线；再着重进行夹具的设计，其中包括定位的设计、夹紧力 的设计，夹紧和定位原件的选。由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。第一章 零件的分析1.1 零件的主要技术要求1、法兰盘有两组加工表面，有一定的位置要求。2、100左和90右端面有对轴的圆跳动度均为0.03。3、孔20mm要求加工粗糙度为1.6，上下两面粗糙度为0.8。4、工件材料为HT200，铸件。1.2 工艺分析CA6140车床共有两处加工表面，其间有一定位置要求。分述如下：1.2.1 以45为中心的加工表面这一组加工表面包括：100，90，45的外轮廓，以及其左右端面，100左和90右端面与孔的中心线有位置要求，45抛光。这三个外轮廓都没有高的位置度要求。1.2.2 以20为中心的加工表面这一组加工表面包括：20的孔，以及其左右两个端面。这两组表面有一定的粗糙度要求。由上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一组。为了保证零件主要表面粗糙度的要求，避免加工时由于切削量较大引起工件变形或可能划伤已加工表面，故整个工艺过程分为粗加工和粗加工。整个加工过程中，无论是粗加工阶段还是精加工阶段，都应该遵循“先面后孔”的加工原则。第二章 工艺规程设计2.1 确定毛坯的制造形式2.1.1 选用材料零件材料为HT200。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，故选择铸件毛坯。2.1.2 生产类型考虑到机车在运行中要经常加速及正，反向操作，零件在工作中则经常承受交变载荷及冲击性载荷，因此选用锻件，以使金属纤维尽量不被切断，保证零件工作可靠。2.2 基面的选择基面的选择是工艺规程设计中的很重要的工作之一。基面选择的正确合理，可以使加工质量得到保证。生产率得以提高；否则，加工工艺过程中会问题百出，更有甚者，还会造成零件成批报废，使生产无法正常进行。2.2.1 粗基准的选择对于零件而言，尽可能选择不加工表面为粗基准。而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。根据这个基准选择原则，现选取100的加工外轮廓表面作为粗基准，利用三爪限制5个自由度，通过尾座限制最后1个自由度，达到完全定位,然后进行车削。2.2.2 精基准的选择精基准就是以加工过的表面进行定位的基准。选择精基准的时候 主要虑保证加工精度并且使工件装夹得方便、准确、可靠 。因此要遵循以下几个原则1、基准重合的原则2、基准不变的原则3、互为基准，反复加工的原则4、自为基准的原则5、应能使工件装夹方便稳定可靠，夹具简单。考虑以上原则和零件的尺寸和加工要求我选用底面为精基准，并采用一面两孔的形式定位，限制6个自由度为完全定位。2.3 制定工艺路线制定工艺路线的出发点，应该是使零件几何形状、尺寸精度以及位置精度等技术要求能得到合理的保证。在生产纲领已确定为大批生产的条件下，可以考虑采用专用机床与专用夹具，并尽量使工序集中来提高生产率。2.3.1 工艺方案（一）制定工艺路线的出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证,在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用工卡具,并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使生产成本尽量下降。方案一工序1 钻，扩孔20，倒角45工序2 粗车 半精车两孔20端面工序3 粗车 半车镗100外轮廓，倒角45工序4 粗车 半精车90外轮廓，倒角45工序5 粗车 半精车左45圆柱侧面工序6 粗车 半精车右45圆柱侧面工序7 粗磨45圆柱侧面工序8 钻四个9mm的孔工序9 钻4mm、扩铰孔6mm工序10 半精磨精磨粗车45圆柱侧面工序11 将B面抛光工序12 100mm外圆刻字工序13 100mm无光镀铬工序14检验工序15 入库2.3.2 工艺方案（二）工序1 粗车左边100，45，90外圆，粗车各端面，粗车90的倒角，100的倒角，镗18的孔工序2 粗车右45的外圆，粗车32的槽，R5的圆角，铰20的孔工序3 半精车左端100，左右端45外圆以及各端面32的槽，R5的圆角工序4 粗铣45右端面工序5 粗，精铣100左端面工序6 钻四个9的孔工序7 钻，铰左面F面上的台阶孔工序8 钳工去毛刺工序9 粗，精磨100，90，45的外圆。工序10 B面抛光工序11 100的左端面刻字工序12 100的外圆无光渡铬工序13 检验工序14 入库经过综合考虑CA6140车床的法兰盘工艺路线方案:工序1 粗车左边100，45，90外圆，粗车各端面，粗车90的倒角，100的倒角，镗18的孔工序2 粗车右45的外圆，粗车32的槽，R5的圆角，铰20的孔工序3 半精车左端100，左右端45外圆以及各端面 32的槽，R5的圆角工序4 粗铣45的右端面 ，粗、精铣100左端面工序5 钻四个9的孔工序6 钻，铰左面F面上的台阶孔工序7 钳工去毛刺工序8 粗，精磨100，90，45的外圆。工序9 B面抛光工序10 100的左端面刻字,100的外圆无光渡铬工序11 检验工序12 入库本道工序主要用到一个专门夹具用来夹住左端100的圆盘 但效率较高，而且位置精度较易保证。工序安排使时间较为合理，设计基准和工艺基准重合。2.4 机械加工余量、工序尺寸及毛坯尺寸的确定“法兰盘” 零件材料为HT200钢，硬度207241HBS，毛坯重量约为2kg，生产类型为中批生产，毛坯采用铸造。根据上述原始资料加工工艺，分别确定各加工表面的机械加工余量，工序尺寸及毛坯尺寸如下：1.端面的加工余量为3mm，查机械制造工艺标准应用手册（以下简称工艺手册）表4.3-38得。2.内孔mm 毛坯为实心，不冲出孔。两内孔精度要求界于IT-IT8之间，参照机械制造工艺标准应用手册（以下简称工艺手册）表表4.3-24 及4.3-36得确定加工余量为：钻孔： 15mm （钻孔的最大尺寸） 钻孔： 18mm 2Z=3mm（公称余量、双边）扩孔： 19.7mm 2Z=1.7mm精镗： 19.9mm 2Z=0.2mm细镗： mm 2Z=0.1mm3. 45mm外端面的加工余量1）按机械制造工艺标准应用手册（以下简称工艺手册）表4.3-38，粗加工孔外端面的单边加工余量为3mm，取Z=3mm。2）磨削余量：单边0.2mm（机械制造工艺标准应用手册（以下简称工艺手册）表4.2-31得，磨削公差即零件公差为-0.07mm。3）铣削余量：磨削的公称余量（单边）为： Z=2.0-0.2=1.8（mm）根据以上尺寸的公差和加工余量来确定此法兰盘的毛坯图。2.5 确定切削用量及基本用时工序1 粗车 半精车100左端面，100，190，左45外轮廓及倒角（1）确定车刀 90 45刀（2）切削深度现在全部切除进给量根据表机械加工工艺手册表27-2选计算切削速度机械加工工艺手册表27-2可得（3）确定主轴转速 取n=480则实际切削速度为165.8r/min（4）计算所需功率主切削力F2按机械加工工艺手册表27-14 主切削力 其中CF2=650 XF2=1.0 YF2=0.75 nF2=0.15机械加工工艺手册表27-15 （5）切削时消耗功率Pc为 Kw（6）检验机进给采流强度径向切削力按机械加工工艺手册表27-14 其中 则轴向切削力其中 联机床与导轨与床鞍之间的摩擦系数 则切削力在纵向进给方向进给机构的后则力为（7）切削工时工序2 车右45外圆及端面，32槽R5圆角（1）确定车刀 刀（2）切削深度现在全部切除（3）进给量根据表机械加工工艺手册表27-2选计算切削速度机械加工工艺手册表27-2可得（4）确定主轴转速 取n=480则实际切削速度为165.8r/min（5）计算所需功率主切削力F2按机械加工工艺手册表27-14 主切削力 其中CF2=650 XF2=1.0 YF2=0.75 nF2=0.15机械加工工艺手册表27-15 切削时消耗功率Pc为 Kw（6）检验机进给采流强度径向切削力按机械加工工艺手册表27-14 其中 则轴向切削力其中 联机床与导轨与床鞍之间的摩擦系数 则切削力在纵向进给方向进给机构的后则力为（7）切削工时工序3 粗车，半精车右45外轮廓及其余端面，32槽R5圆角（1）确定车刀 刀（2）切削深度现在全部切除（3）进给量根据表机械加工工艺手册表27-2选计算切削速度机械加工工艺手册表27-2可得（4）确定主轴转速 取n=480则实际切削速度为165.8r/min（5）计算所需功率主切削力F2按机械加工工艺手册表27-14 主切削力 其中CF2=650 XF2=1.0 YF2=0.75 nF2=0.15机械加工工艺手册表27-15 切削时消耗功率Pc为 Kw（6）检验机进给采流强度径向切削力按机械加工工艺手册表27-14 其中 则轴向切削力其中 联机床与导轨与床鞍之间的摩擦系数 则切削力在纵向进给方向进给机构的后则力为（7）切削工时工序4 钻，扩20，车倒角 1选择钻头选择锥柄麻花钻(GB1438-85) 查表 d0=18钻头几何形状(表2.1及表2.2)双锥，修磨横刃=30 2=100 b=3.5 0=11 b=2mm L=4mm2选择切削刀具进给量f 1）按加工要求决定进给量: 根据表2.7 当加工要求为H12HB 精度铸铁HBS200 d0=18mm f=0.430.53mm/r由于L/d=30/18=1.67 故应乘以孔深修正系数kcf=1f= 0.430.53 mm/r2）按钻头强度决定进给量根据表2-8 当HBS=200 d=18mm 钻头强度允许的进给量f=1.6mm/r3）按机床进给机构强度决定进给量根据表2.9当HBS210、d020.5，机床进给机构允许的轴向力为6960NZ3025钻床允许的轴向力为7848N 见机械工艺设计手册表4.2-11，进给量为0.6mm/r从以上三个进给量比较可看出,受限制的进给量是工艺要求,其值为 f=0.430.53mm/r根据Z3025钻床,选择 f=0.5 mm/r 决定钻头磨纯标准及寿命 由表2.12，当d0=18时，钻头后刀面最大磨损量取为0.6mm，寿命T=60min切削进度由表2.15 HBS 170240, f=0.5mm/r, d20, Vc=16m/minn =1000V/d0=100016/(3.1420)=254.7r/min检验机床扭矩及功率根据表2.20 当f=0.5mm/r d019 时 Nt=64.45 N*M根据Z3025 钻床说明书 当Nc=250r/min 时 Mm=80 N*M根据表2.23 当HBS200 d0=20 f=0.53mm/r Vc=16m/min 时Pc=1.1KW查机械加工设计手册表4.2-11得， PE=2.2KW由于MCMm ，PCPE 故选择之切削用量可用,即f=0.5min/r NC=250r/minVC=16m/min3计算基本工时Tm =L/NFL=L+Y+,L=30 mm ,入切量及超切量由表2.29可查出Y+=10mmTM=L/NF=(30+10)/(2500.5)=0.32min两孔TM =0.320.2=0.64min工序5 粗铣、半精铣90左右两端面1选择工具 由表机械加工切削手册1）根据表1.2可选择YG6硬质合金刀具根据表3.1可得，铣前深度为ap4,铣削宽度为ae90,端铣刀直径为D0=100mm由于采用标准硬质合金端铣刀,故齿数Z=102）铣刀几何形状查表3.2由于HBS=200150 0=00 0=80 Kr=450 Kr1=300 Kr2=50 =-200=80 bp=1.22选择切削用量1）决定铣削深度ap (由于加工余量不大,铸体为金属型,铸造表面粗糙度为12.56.3 所以可以在一次走刀内切完)ap=h=2mm2）决定每齿进给量fz 当使用YG6铣床功率为7.5KW查表3.5时 fz=0.140.24mm/z 取fz=0.183）选择铣刀磨损标准及刀具寿命根据表3.7 铣刀刀齿、刀面最大磨损量为粗加工时2.0,精加工时0.5由于铣刀直径d0=100mm 故刀具寿命T=180min (查表3.8)4）根据(表3.16)当d0=100mm、Z=10、ap=2、fz=0.18、Vi=98m/min、Nt=32r/min、Vft=490mm/min各修正系数为: kmv=kmn=kmvf=0.89Ksv=ksn=ksvf=0.8故:Vc=Vt kv=980.890.8=70m/minn=nt kn=3220.890.8=230r/minVf=Vft kvt=4900.890.8=350.3mm/min根据X52K型立铣说明书机械加工设计手册表4.2-35可选择n =300r/min Vfc=375mm/min因此 实际切削速度和每齿进给量为VC=d0n/1000 =3.14100300 / 1000 =94.2 m/minFzc=vfc/(ncZ)=375/30010=0.125mm/z5）根据机床功率:根据表3.24，当HBS=170240 ae9mm ap2 d=100 Z=10 Vf=375mm/min近似Pcc=3.8KW根据X52K型立铣说明机床主轴允许功率为Pcm=7.50.75=5.63KW故PccPcm，因此所选择的切削用量可以采用，即ap=2 Vf=375mm/min n=300r/min Vc=94.2m/min fz=0.125mm/z6）计算基本工时tm = L/vf式中L=176mm，根据表3.26可得，对称安装铣刀，入切量及超切量 Y+=35 则 L=(176+35)=221mm 故tm=221/375=0.56min工序6 钻孔491.锥柄麻花钻(GB1436-85) d=8.8 mm钻头几何形状为(表2.1及表2.2) 双锥,修磨横刃=30 2=118 be=3.5mm 0=12 =552.选择切削用量1）按加工要求决定进给量根据表2.7 当加工要求为H12HB精度铸铁硬度HBS200d0=7.8mm 时 f=0.360.44 mm/r由于L/d=32/7.8=4 所以应乘以修正孔系数kcf=0.95 则f=（0.360.44）0.95=0.340.42mm/r，由钻床Z3025手册取f=0.4mm/r2）决定钻头磨纯标准及寿命由表2.12，当d0=4时，钻头后刀面最大磨损量取为0.6mm，寿命T=35min3）决定切削速度由表2.15 硬度HBS200219 f=0.9mm/r d020mm Vc=22 m/minn =1000V/d0=100022/(3.1420)=350 r/min由钻床说明手册选取 n=400 r/min3.计算工时tm =L / nf= L+Y+/ nf=(32+10)/4000.4=0.26min工序7 钻孔4及6孔一、钻孔41.锥柄麻花钻(GB1436-85) d=3.8 mm钻头几何形状为(表2.1及表2.2)双锥,修磨横刃=30 2=118 b=3.5mm 0=12 =552.选择切削用量1）按加工要求决定进给量根据表2.7 当加工要求为H12HB精度铸铁硬度HBS200d0=7.8mm 时 f=0.360.44 mm/r由于L/d=32/7.8=4 所以应乘以修正孔系数kcf=0.95 则f=（0.360.44）0.95=0.340.42mm/r，由钻床Z3025手册取f=0.4mm/r2）决定钻头磨纯标准及寿命由表2.12，当d0=4时，钻头后刀面最大磨损量取为0.6mm，寿命T=35min3）决定切削速度由表2.15 硬度HBS200219 f=0.9mm/r d020mm Vc=22 m/minn =1000V/d0=100022/(3.1420)=350 r/min由钻床说明手册选取 n=400 r/min3.计算工时tm =L/nf=L+Y+/nf=(32+10)/4000.4=0.26min二、扩61.锥柄麻花钻(GB1436-85) d=3.8 mm钻头几何形状为(表2.1及表2.2)双锥，修磨横刃=30 2=118 b=3.5mm 0=12 =552.选择切削用量1）按加工要求决定进给量根据表2.7 当加工要求为H12HB精度铸铁硬度HBS200d0=7.8mm 时 f=0.360.44 mm/r由于L/d=32/7.8=4 所以应乘以修正孔系数kcf=0.95 则f=（0.360.44）0.95=0.340.42mm/r，由钻床Z3025手册取f=0.4mm/r2）决定钻头磨纯标准及寿命由表2.12，当d0=4时，钻头后刀面最大磨损量取为0.6mm，寿命T=35min3）决定切削速度由表2.15 硬度HBS200219 f=0.9mm/r d020mm Vc=22 m/minn =1000V/d0=100022/(3.1420)=350 r/min由钻床说明手册选取 n=400 r/min3.计算工时tm =L / nf= L+Y+/ nf=(32+10)/4000.4=0.26min最后，将以上各工序切削用量、工时定额的计算结果，连同其他加工数据，一并填入机械加工工艺过程综合卡片。工序8 粗精磨100左端面，90右端面，45-0.6外圆，抛光，100左端面刻字，无光镀鉻 第三章 夹具设计3.1问题的提出本次设计是要为法兰盘中的两平面的夹具，最终实现将工件定位，更加精确和方便的完成铣两平面工作，并保证能夹紧工件，夹紧力要适中，不要使工件变形，又能保证工件所要求的加工精度。零件图标出了工件的尺寸、形状和位置、表面粗糙度等总体要求，它决定了工件在机床夹具中的放置方法，是设计机床夹具总体结构的依据,工序图给出了零件本工序的工序基准、已加工表面、待加工表面，以及本工序的定位、夹紧原理方案。工件的工序基准、已加工表面决定了机床夹具的方位方案，如选用平面定位、孔定位以及外圆面定位等；定位方案的选择依据六点定位原理和采用的机床加工方法，定位方案不一定要定六个自由度，但要完全定位。工件的待加工表面是选择机床、刀具的依据。确定夹紧机构要依据零件的外型尺寸，选择合适的定位点，确保夹紧力安全、可靠同时夹紧机构不能与刀具的运动轨迹相冲突。3.2 夹具设计3.2.1 定位机构图3-1-1定位心轴和大平面在夹具设计中，定位方案不合理，工件的加工精度就无法保证。工作定位方案的确定是夹具设计中首先要解决的问题。根据工序图给出的定位元件方案，按有关标准正确选择定位元件或定位的组合。在机床夹具的使用过程中，工件的批量越大，定位元件的磨损越快，选用标准定位元件增加了夹具零件的互换性，方便机床夹具的维修和维护。设计夹具是原则上应选该工艺基准为定位基准。无论是工艺基准还是定为基准，均应符合六点定位原理。由于该零件的加工是铣两平面并以30孔内表面作为定位面，属孔定位类型，因此本次设计采用的定位机构为圆柱销与大平面相结合。圆柱销定位的形式很多，短圆柱销定位限制Y，Z方向的移动，限制两个自由度；长圆柱销定位限制工件的Y，Z方向的转动和移动，限制四个自由度；两个短圆柱销与长圆柱销相同。大平面限制X，Y方向的转动及Z方向的移动。装夹工件时，通过工件孔和心轴接触表面的弹性变形夹紧工件。本次设计的定位选用的是短销与平面相结合，分别限制工件的X、Y方向的移动及转动自由度以及Z方向的旋转自由度。心轴定位的特点为结构简单、制造容易、夹紧可靠，自锁性好，夹紧动作慢、效率低。3.2.2夹紧机构1夹紧的目的：使工件在加工过程中保持已获得的定位不被破坏，同时保证加工精度。2夹紧力的方向的确定：1）夹紧力的方向应有利于工件的准确定位，而不能破坏定位，一般要求主夹紧力应垂直于第一定位基准面。2）夹紧力的方向应与工件刚度高的方向一致，以利于减少工件的变形。3）夹紧力的方向尽可能与切削力、重力方向一致，有利于减小夹紧力。3夹紧力的作用点的选择：1）夹紧力的作用点应与支承点“点对点”对应，或在支承点确定的区域内，以避免破坏定位或造成较大的夹紧变形。2）夹紧力的作用点应选择在工件刚度高的部位。3）夹紧力的作用点和支承点尽可能靠近切削部位，以提高工件切削部位的刚度和抗振性。4）夹紧力的反作用力不应使夹具产生影响加工精度的变形。4选择夹紧机构：设计夹紧机构一般应遵循以下主要原则：1)夹紧必须保证定位准确可靠，而不能破坏定位。2)工件和夹具的变形必须在允许的范围内。3)夹紧机构必须可靠。夹紧机构各元件要有足够的强度和刚度，手动夹紧机构4)必须保证自锁，机动夹紧应有联锁保护装置，夹紧行程必须足够。5)夹紧机构操作必须安全、省力、方便、迅速、符合工人操作习惯。6)夹紧机构的复杂程度、自动化程度必须与生产纲领和工厂的条件相适应。图3-1-2夹紧机构选用压板夹紧机构来对被加工工件进行夹紧。压板夹紧机构的特点：结构简单，制造方便加紧可靠施力范围大；自锁性能好操；扩力比80以上，行程S不受限制；加紧工作慢，效力低。3.2.3机床夹具的总体形式机床夹具的总体形式一般应根据工件的形状、大小、加工内容及选用机床等因素来确定。夹具的组成归纳为：1）定位元件及定位装置 用于确定工件正确位置的元件或装置。2）夹紧元件及夹紧装置 用于固定元件已获得的正确位置的元件或装置。3）导向及对刀元件 用于确定工件与刀具相互位置的元件。4） 动力装置在成批生产中，为了减轻工人劳动强度，提高生产率，常采用气动、液动等动力装置。5） 夹具体用于将各种元件装置连接在一体，并通过它将整个夹具安装在机床上。6）其他元件及装置 根据加工需要来设置的元件或装置。确定夹具体夹具体上一般不设定位和定向装置，特别是台钻、立钻和摇臂钻上使用时，但夹具体底板上一般都设有翻边或留一些平台面，以便夹具在机床工作台上固定。夹具体一般是设计成平板式（有些夹具体铸造成特殊形状），保证具有足够的刚性。它用来固定定位元件、加紧机构和联接体，并于机床可靠联接。确定联接体联接体是将导向装置与夹具体联接的工件，设计时主要考虑联接体的刚性，合理布置联接体的位置，给定位元件、夹紧机构留出空间。此夹具体的联接装置通过内六角螺栓和圆柱销来定位，考虑到刚性问题，在相对应的位置上在用一个联接体支承钻套板，同样用内六角螺栓定位。3.2.4 绘制夹具零件图对装配图中需加工的零件图均应绘制零件图，零件图应按制图标准绘制。视图尽可能与装配图上的位置一致。1零件图尽可能按1:1.5绘制。2零件图上的尺寸公差、形位公差、技术要求应根据装配图上的配合种类、位置精度、技术要求而定。3零件的其他尺寸，如尺寸、形状、位置、表面粗糙度等应标注完整。4零件图名称：零件图1夹具体3.2.5 绘制夹具装配图图3-1-3 夹具图1.装配图按1:1.5的比例绘制，用局部剖视图完整清楚地表示出夹具的主要结构及夹具的工作原理。2.视工件为透明体，用双点划线画出主要部分（如轮廓、定位面、夹紧面和加工表面）。画出定位元件、夹紧机构、导向装置的位置。3.按夹紧状态画出夹紧元件和夹紧机构。4.画出夹具体及其它联接用的元件（联接体、螺钉等），将夹具各组成元件联成一体。此机床夹具要用到的零件如下：（1） 螺纹加紧机构压板（2） 六角螺母-C级（3） 双头螺柱（4） 螺栓（5） 压爪（6） 六角螺母-C级（7） 定位大平面（8） DQG型气缸（9） 开口垫圈（10）铰链机构（11）内六角圆柱头螺钉 （12）定位心轴（13）夹具体（14）对刀块5.标注必要的尺寸、配合、公差等(1)夹具的外形轮廓尺寸，所设计夹具的最大长、宽、高尺寸。(2)夹具与机床的联系尺寸，即夹具在机床上的定位尺寸。如车床夹具的莫氏硬度、铣床夹具的对定装置等。(3)夹具与刀具的联系尺寸，如用对刀块塞尺的尺寸、对刀块表面到定位表面的尺寸及公差。(4)夹具中所有有配合关系的元件间应标注尺寸和配合种类。(5)各定位元件之间，定位元件与导向元件之间，各导向元件之间应标注装配后的位置尺寸和形位公差。6.夹具装备图上应标注的技术要求(1)定位元件的定位面间相互位置精度。(2)定位元件的定位表面与夹具安装基面、定向基面间的相互位置精度。(3)定位表面与导向元件工作面间的相互位置精度。(4)各导向元件的工作面间的相互位置精度。(5)夹具上有检测基准面的话，还应标注定位表面，导向工作面与该基准面间的位置精度。对于不同的机床夹具，对于夹具的具体结构和使用要求，应进行具体分析，订出具体的技术要求。设计中可以参考机床夹具设计手册以及同类的夹具图样资料。7.对零件编号，填写标题栏和零件明细表： 每一个零件都必须有自己的编号，此编号是唯一的。在工厂的生产活动中，生产部件按零件编号生产、查找工作。 完整填写标题栏，如装配图号、名称、单位、设计者、比例等。完整填写明细表，一般来说，加工工件填写在明细表的下方，标准件、装配件填写在明细表的上方。注意，不能遗漏加工工件和标准件、配套件。结 束 语本次设计从零件的毛坯生产到最终成品，中间经过了很多机械加工工序。因为是成批量生产，工序就分得很散，中间就可省去换刀具和调试的时间。在每道工序中都有计算切削用量和工时。在本次设计中已无大的问题，基本达到了要求。只是在夹具的设计中没有能提出多中方案进行分析比较，有所不足。在论文工作中，得到了本院有关领导和老师的帮助与支持，在此表示衷心的感谢。最后，在即将完成毕业设计之时，我再次感谢对我指导、关心和帮助过老师、领导及同学。致 谢这次毕业设计使我收益不小，为我今后的学习和工作打下了坚实和良好的基础。但是，查阅资料尤其是在查阅切削用量手册时，数据存在大量的重复和重叠，由于经验不足，在选取数据上存在一些问题，不过我的指导老师每次都很有耐心地帮我提出宝贵的意见，在我遇到难题时给我指明了方向，最终我很顺利的完成了毕业设计。这次设计成绩的取得，与指导老师的细心指导是分不开的。在此，我衷心感谢我的指导老师，特别是每次都放下她的休息时间，耐心地帮助我解决技术上的一些难题，她严肃的科学态度，严谨的治学精神，精益求精的工作作风，深深地感染和激励着我。从课题的选择到项目的最终完成，她都始终给予我细心的指导和不懈的支持。多少个日日夜夜，她不仅在学业上给我以精心指导，同时还在思想、生活上给我以无微不至的关怀，除了敬佩指导老师的专业水平外，她的治学严谨和科学研究的精神也是我永远学习的榜样，并将积极影响我今后的学习和工作。在此谨向指导老师致以诚挚的谢意和崇高的敬意。参 考 文 献1. 艾兴、肖诗纲主编,机械工业出版社出版，1994。2. 李益民主编，机械工业出版社出版，1994。3. 哈尔滨工业大学、上海工业大学主编，上海科学技术出版社出版，1983。4. 东北重型机械学院、洛阳工学院、一汽制造厂职工大学编，上海科学技术出版社出版，1990。5. 周平主编，上海科学技术出版社，1981。6. 郭宗连、秦宝荣主编，中国建材工业出版社出版，1997。7. 冯道主编，安徽文化音像出版社，2003。8. 马贤智主编，中国标准出版社，1994。9. 刘文剑主编，黑龙江科学技术出版社，1987。10. 王光斗主编，上海科学技术出版社，2002。第 26 页
