江西有线省干传输平台项目技术建设可行性研究报告.doc

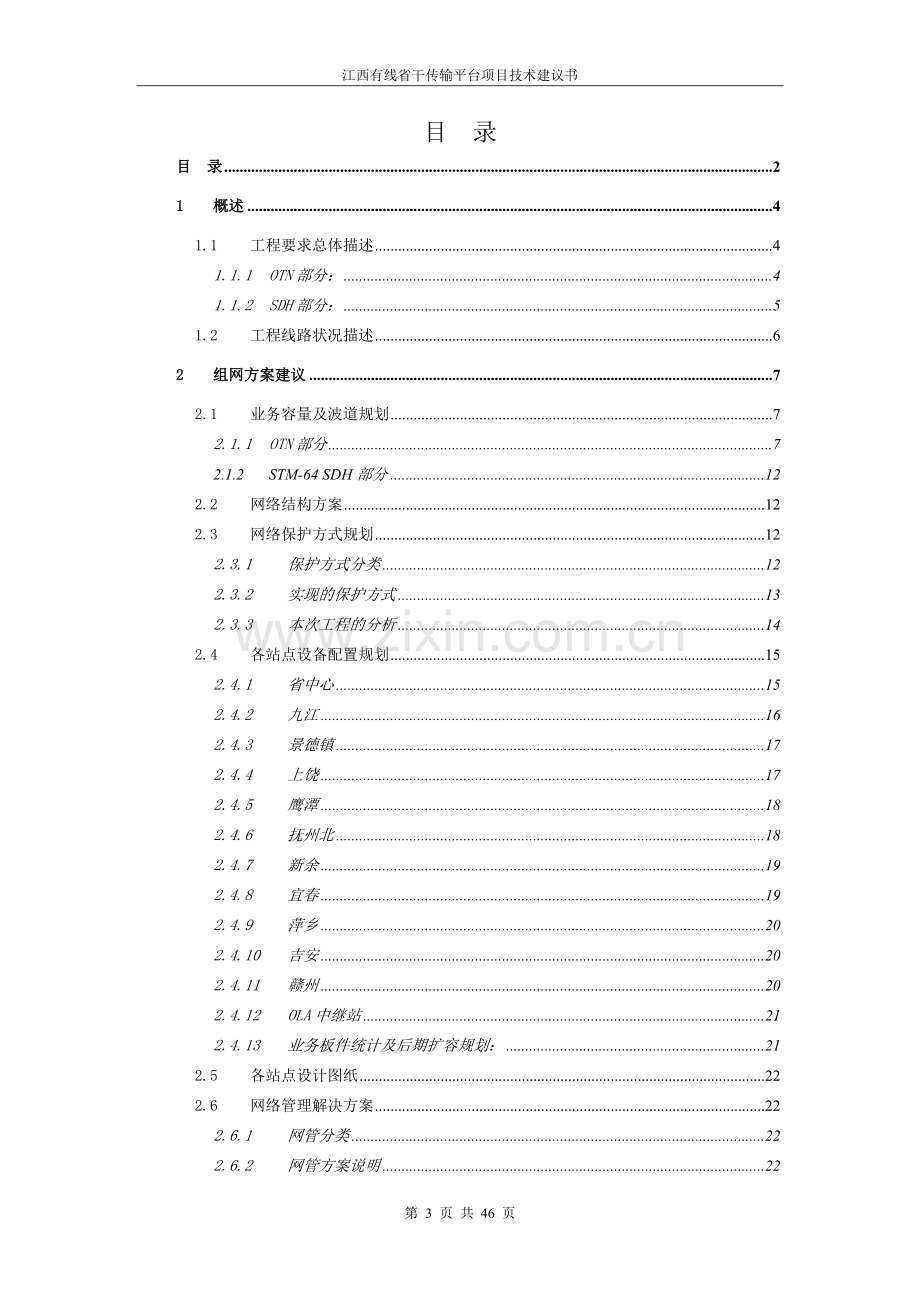

江西有线省干传输平台项目技术建议书江西有线省干传输平台项目技术建议书目 录目 录21概述41.1工程要求总体描述41.1.1OTN部分：41.1.2SDH部分：51.2工程线路状况描述62组网方案建议72.1业务容量及波道规划72.1.1OTN部分72.1.2STM-64 SDH部分122.2网络结构方案122.3网络保护方式规划122.3.1保护方式分类122.3.2实现的保护方式132.3.3本次工程的分析142.4各站点设备配置规划152.4.1省中心152.4.2九江162.4.3景德镇172.4.4上饶172.4.5鹰潭182.4.6抚州北182.4.7新余192.4.8宜春192.4.9萍乡202.4.10吉安202.4.11赣州202.4.12OLA中继站212.4.13业务板件统计及后期扩容规划：212.5各站点设计图纸222.6网络管理解决方案222.6.1网管分类222.6.2网管方案说明222.6.3工程网管管理网元数能力说明232.6.4DCN的组织和实现方案232.7网络时钟解决方案242.8工程采用设备及其特性242.8.1OptiX OSN 6800产品关键特性242.8.2OptiX OSN 8800产品关键特性282.8.3OptiX OSN 7500设备的关键特性312.8.4OptiX OSN 3500设备的关键特性322.8.5OptiX iManager U2000系列产品关键特性333工程设计343.1色散容限配置原则343.2网络各业务段色散补偿及残余计算353.3中继段衰耗配置353.4网络各个再生段的衰减值、OSNR值363.5网络各个再生段的PMD、DGD值374工程其他相关384.1确保原省干朗讯ADM16/1系统、CISCO 12000系统平滑割接到波分平台384.2光纤自动倒换系统384.3业务配置385有关系统参数计算方法说明395.1衰耗受限计算395.2色散受限距离计算395.3级联光放大器时的光信噪比OSNR计算395.4Q值与BER的计算方法415.5差分群时延（DGD）计算方法44第 12 页 共 46 页1 概述本工程为江西有线省干传输网新建DWDM系统，该系统按4010G设计，未来能够升级到8010G，DWDM系统下挂一套10G的MSTP/SDH传输系统，用于低速率业务的汇聚。以上传输系统建设目的是为江西有线数字电视整体转换及多业务应用提供带宽和传输保证。华为公司此次投标的设备选型定位为在满足标书要求的基础上，选用了目前省干级波分建设平台的主流OTN标准的密集波分设备及具有ASON智能能力的NG-SDH系列设备，进行了此次投标要求的响应和解决方案的制定。本方案，依据江西广电的原有光纤路由条件，波分平台的搭建由南北两个环网组成，其中省中心及抚州为两个环的共享节点站；新建的10G SDH由 OTN波分40X10G系统提供一波10G共享通道来实现10G SDH的承载。1.1 工程要求总体描述本次工程有省中心、新余、宜春、萍乡、吉安、赣州、抚州、九江、景德镇、上饶、鹰潭等十一个业务上下节点站；樟树、莲花、安福、兴国、于都、宁都、南丰、弋阳、乐平、湖口、德安、永修等十二光中继站。其中在波分业务节点站下，共十一个节点都下挂了一套10G SDH。本次技术方案按江西广电所提供的实际路由衰耗来进行整网光层设计和相应的OSNR值及其他相关参数计算，并以此为依据提供包括光纤自动倒换系统的相应配置。1.1.1 OTN部分：本次工程OTN网络承载的主要业务为南北环网SDH 10G业务的接入、10GE环网业务、GE业务及2.5G业务的需求，并可在未来通过扩容的形式实现对于高清视频传输、大容量数字电视互动点播、10GE业务等新业务需求的支持；波分复用系统选用C波段40波、以10Gbit/S为基础速率的单纤单向波分复用系统，网络的拓扑结构如下：1.1.2 SDH部分：本次工程SDH部分主要业务安排解决各地市环网DS3业务以及FE&GE业务接入需求，业务接口严格按照标书要求配置：省中心站点配置8路10G接口，189个2M，48个45M，48个FE；各设区市节点（不包含抚州）配置2路10G接口，63个2M，36个45M，8个FE；抚州市节点配置8路10G接口，63个2M，36个45M，8个FE；实现数字电视业务的2次传送；全网选用支持ASON智能光特性能力的STM-64平台的SDH系统，网络的拓扑结构如下：1.2 工程线路状况描述本次工程选用光缆为G.652、G.655光纤类型，干线波分工作波长均为1550nm窗口。各段光缆长度、衰耗明细表序号名称长度（Km）光缆衰耗（dbm）平均衰耗（dbm/km）主路由备路由主路由备路由主路由备路由1省中心永修2永修德安3德安九江4九江湖口5湖口景德镇6景德镇乐平7乐平弋阳8弋阳上饶9上饶鹰潭10鹰潭抚州北11抚州北省中心12省中心樟树13樟树新余14新余宜春15宜春萍乡16萍乡莲花17莲花安福18安福吉安19吉安兴国20兴国赣州21赣州于都22于都宁都23宁都南丰24南丰抚州南25抚州南省中心本次工程每个光放段距离及衰减值按上表取定。表中的数据已包含光纤链路衰减、光纤熔接衰减和光纤富余度，ODF架等连接器的衰减应另行考虑。工作波长1550nm。2 组网方案建议本次投标共提供如下方案： OTN标准方案（主用）：使用C波段4010Gb/s系统，采用SDH over WDM组网，保护方式全部采用ODUk SNCP保护方式，跨段和站址严格按照标书要求设置，系统各波长间隔100GHz，可实现180 波升级。2.1 业务容量及波道规划2.1.1 OTN部分本次工程配置方案系统容量为400G，根据现有业务需求，省中心核心节点南北环各使用8波，根据标书要求，在中心站选用了OTN特色的大容量交叉能力的OSN 8800实现南北环共交叉调度，交叉能力达到1.28Tbit，具备了128波10G的调度能力，完全满足了广电汇聚型业务，在中心站上下业务多的特点。另，抚州站点根据未来建设备份中心的思想，此次建设采用OSN8800，建设南北环共享业务节点。2.1.1.1 需求分析业务需求描述如下：（1） 10G SDH共享环业务；要求：新波分网南北环网共开通2波用于10G SDH设备组网，分为北环一波10G SDH，占用北环40波中的193.1THz波道，南环一波10G SDH，占用南环40波中的193.1THz波道。每个设区市要求部属2个10G端口，用于该设区市所在环的东西向端口业务接入；省中心和抚州设区市要求部署4个10G端口，分成两组分别用于南北环的10G 的SDH业务端口接入。（2） 2.5G SDH共享环业务；要求：每个设区市部署4个2.5G端口，全网共10个设区市。南北环各开通一波10G波道用于传送共享2.5G环网；此次各设区市部署的2.5G端口数量，其中每个设区市的两个2.5G端口用来在南北环组成共享SDH业务的通道；省中心和抚州因为是南北环共享业务站点，所以4个2.5G端口分别用于南环和北环的2.5G SDH环网，无冗余。南北环的2.5G SDH占用南北环的192.2THz波道。南北环此192.2THz波道此次配置了2.5G带宽，冗余带宽7.5G；未来可以通过扩容支路业务TOM单板，开通点对点的GE/622/2.5G等速率的点对点业务；（3） 10GE环路数据业务；要求：每个设区市部署2个10GE端口，用于实现南北环10GE数据平台环路通道。省中心和抚州设区市需要部署4个10GE端口，用于南北环的10GE的数据端口的接入。该10GE业务，此次配置占用192.3THz波道。（4） 省中心到设区市GE点对点业务；要求：规划省中心到10个设区市1波10G波道，实现省中心到各设区市点对点GE数据业务通道。业务站点业务类型占用波道北环省中心-九江8GE192.4THz省中心-景德镇8GE192.5THz省中心-上饶8GE192.6THz省中心-鹰潭8GE192.7THz省中心-抚州北8GE192.8THz南环省中心-新余8GE192.4THz省中心-宜春8GE192.5THz省中心-萍乡8GE192.6THz省中心-吉安8GE192.7THz省中心-赣州8GE192.8THz（5） 业务保护方式；要求：波分环网采用符合规范的保护方式，供应商需说明其保护的实现方式及其相关技术指标，并给出波道配置图和核算出具体总配置和单站设备配置。其中（1）至（3）中的业务由于是环路共享式业务，所以保护由SDH和数据路由设备实现。其中（4）的业务在南北环网上采用基于ODUk的SNCP环网保护，业务从省中心通过交叉板实现东西向双发，在节点站选收的形式。主要针对上述业务的需求中的前三分析如下：对于10G SDH业务分析如下：l 10G SDH业务10G SDH业务对于本次工程的40*10G系统来说，必须按照每个业务对应一波10G通道进行传输，此次配置的10G SDH是作为汇聚层设备，实现小颗粒业务的汇聚，本地工程中在南北环各开通一波，实现10G SDH在每个设区市实现东西同时接入的要求。对于环内GE业务（含广播）以及2.5业务的分析如下：l GE/ANY（100M2.5G）业务GE业务与ANY（155/622M）业务在传输中比较灵活(一般实现方法如下)：1、 不同站点的GE或ANY各单独对应一波10G通道进行传输；2、 同一站点GE与ANY业务进行混合传输；3、 不同站点的GE或ANY业务在同一波内传输；此次配置的方式为每个地市规划一波10G波道，用于每个地市GE业务的规划，南北环分别对应5个设区市的192.4-192.8THz波道资源，实现省中心到每个设区市双向具有基于ODUk的SNCP保护的波道规划。此次每个设区市的GE业务端口配置了8个，此次省中心的GE业务端口配置了32个，对应10个设区市，平均每个设区市3.2个GE端口，具体业务开通情况可以根据数据业务规划实现使用，满足初期建设投资最优化组合，保证初期业务量不足时，投资冗余度最小。并且每个设区市规划一波，每个设区市初期配置的8GE端口又具有一定的冗余度，可以随时通过省中心端口的扩容 ，最终实现每个设区市到省中心8GE的业务通道。2.1.1.2 波道规划关于波道规划，我们遵循以下规划原则：采用支线路分离的设计理念，保证满足标书每个设区市对于GE和2.5G端口的需求，满足南北环各规划8波的要求，每一波都配置了双向的线路板，既可以实现保护，又具有独立性。并且结合光放段和中继段的双路由条件，在环网保护的同时，提供每两点之间的OLP线路主备路由保护。1、 10G SDH业务规划l 10G SDH业务：本次工程省中心、新余、宜春、萍乡、吉安、赣州、抚州、九江、景德镇、上饶、鹰潭等十一个设区市站点各配置了东西向的10G波道OTU 线路板ND2+TDX，用来实现每个站点下挂的10G SDH的线路侧的东西接入。省中心点为南北环交点站，配置了两块TDX实现SDH 4路10G接口的接入，抚州节点为相交点，配置了2块TDX实现SDH4路10G接口的接入。考虑本次工程为40*10bit/s波分系统，且该10G SDH业务为STM-64传输平台逻辑成环的通道，所有承载的实际业务在SDH逻辑环路上进行保护，所以本次的波分下挂的10G SDH业务在各复用段都进行了业务的上下（终结与起始），该业务无需保护通道设计，针对10G SDH业务进行如下规划：省中心、新余、宜春、萍乡、吉安、赣州占用南环的一波10G波道资源，划分第1波，使用193.10THz波道。省中心、抚州北、九江、景德镇、上饶、鹰潭占用北环的一波10G波道资源，划分第一波，使用193.10THz波道。波道配置示例如下：2、 环内GE业务规划本次工程在省中心到新余、宜春、萍乡、吉安、赣州、抚州、九江、景德镇、上饶、鹰潭10个设区市每隔站点开通一波10G 波道，省中心配置了32个GE端口，每个设区市配置了8GE端口。省中心配置高集成度板卡NQ2，抚州配置高集成度板卡NQ2，每个设区市配置ND2线路板，每个设区市配置8端口ANY业务自适应TOM板卡实现GE业务的接入，波道资源占用情况见如下表： （北环）（南环）3、 2.5G业务要求每个设区市配置4个2.5G光口，用于未来2.5G共享SDH环网的接入，此次南北环各配置的1波共享式波道，即可以满足要求。此次南北环各配置了1波共享式波道，占用第二波，占用波道资源的192.20 THz。综合以上规划，实际业务使用的波道表见网络设计图：江西有线干线传输平台项投标文件 技术建议书2.1.2 STM-64 SDH部分2.1.2.1 需求分析新建SDH网下挂在OTN网络下，组成南北环的逻辑结构，传输容量为STM-64。省中心配置接口，按照标书要求，配置189个2M，48个45M，48个FE；各个设区市按照标书要求，配置63个2M，36个45M， 8个FE。端口类型，此次配置都以满足标书要求并高于标书要求配置。设备通道规划由于新建的SDH设备是下挂在OTN网络下逻辑成环，所以波分侧已经规划了单独一波共享波10G通道，用于实现SDH的东西双向接入。省中心节点站配置了2块双通道10G 支路业务板，用于接入南北逻辑环网的SDH东西向接口，10个设区市每个地市配置了一块双通道10G支路业务板。各节点SDH设备的具体板件配置请详见“2.4各站点设备配置规划”。2.2 网络结构方案以下网络及配置方案均按照主用的OTN标准方案进行说明。标准方案：网络结构严格按照标书要求设计，采用C波段实现400G容量，未来扩容只需要增加OTU及配套业务板件即可，后期维护较方便。具体网络结构图见附录网络设计图。2.3 网络保护方式规划2.3.1 保护方式分类本次工程SDH部分逻辑成环，所有承载在SDH上的实际业务通过SDH环路倒换保护进行。以下章节主要针对DWDM部分的保护方式进行详细说明：WDM系统保护倒换从业务分层的角度，可以分为光通道保护（OCHP）和光复用段层保护（OMSP）；从网络结构角度，可以分为线路保护（OLP）和环网保护（OPR）；从保护效率角度，可以分为专有保护（OEP）和共享保护（OSPR）等等。光通道保护是通过光保护倒换机盘（OCP）将发送的客户侧光信号分别分支给不同路由方向的发送 OTU，即完成了发送端光信号的并发，使其经过不同路由方向传输到目的地，接收端分别通过两个接收OTU对信号的性能进行监视和检测（如光信号丢失、光信号帧失步和B1误码等），根据到达信号的质量和预先设定的倒换准则和阈值，OCP选择质量较好的光信号输送给客户测设备，即实现了接收端光信号选择接收功能。线路保护倒换分为两种：11方式和1：1方式，为保证业务信号在光纤线路发生故障时可以正常传送，11方式在系统发送端将输出信号分为功率相等的两路，分别输入到主备用两路光纤中，在接收端通过选收模块完成对两路光信号的选择接收，实现光线路保护。1：1方式正常情况下仅在主用光纤上传送光信号，备用光纤上无光信号，故障情况下进行双端倒换，倒换后光信号仅在备用光纤上传送。2.3.2 实现的保护方式华为OTN 设备OptiX OSN 6800/8800组网可实现的保护方式：序号保护方式保护原理1光线路保护光线路保护运用OLP单板的双发选收功能，在相邻站点间利用分离路由对线路光纤提供保护。2板内1+1保护板内1+1保护运用OTU/OLP/DCP单板的双发选收功能，利用分离路由对OCh光纤进行保护。3客户侧1+1保护客户侧1+1保护通过运用OLP/DCP/SCS单板的双发选收功能，对OTU单板及OCh光纤其进行保护。4SW SNCP保护SW SNCP保护运用电层交叉的双发选收功能，对线路板和OCh光纤进行保护。交叉粒度为GE业务、Any业务。5ODUk SNCP保护ODUk SNCP保护运用电层交叉的双发选收功能，对线路板和OCh光纤进行保护。交叉粒度为ODU1信号、ODU2信号。6VLAN SNCP保护VLAN SNCP保护运用L2模块的双发选收功能，对线路板和OCh光纤进行保护。保护粒度为标有VLAN的客户侧端口业务。7MS SNCP保护MS SNCP（Master Slave Subnetwork Connect Protection）保护用于与跨子架或跨网元的DBPS保护配合使用，用来保护TBE单板的10GE端口和GE端口。8DBPS保护DBPS（Distribute Board Protect System）保护对TBE单板的10GE端口和GE端口进行保护。交叉粒度为GE业务。9DLAG保护DLAG（Distribute Link Aggregation Group）保护对TBE单板的10GE端口和GE端口进行保护。交叉粒度为GE业务。10支路SNCP保护支路SNCP保护运用电层交叉的双发选收功能，对支路接入的客户信号进行保护。交叉粒度为ODUk信号。11板级保护板极保护是基于单板级别的冗余保护倒换。工作链路出现故障、端口出现故障或是单板出现故障时，实现单板级别的主备倒换12ODUk环网保护ODUk环网保护用于配置分布式业务的环型组网，通过占用两个不同的ODUk通道实现对所有站点间多条分布式业务的保护。13光波长共享保护OWSP保护用于配置分布式业务的环型组网，通过占用两个不同的波长实现对所有站点间一路分布式业务的保护。2.3.3 本次工程的分析l ODUk SNCP保护ODUk SNCP保护原理:工作信号流向:保护信号流向ODUk SNCP保护总结：ODUk SNCP保护主要用于对跨子网业务进行保护，不需要协议。ODUk SNCP可以提供环带链，环相切，环相交等组网形式的保护，使用时具有较大的灵活性。由于本次工程在技术规范中要求采用支线路分离规划配置业务，SNCP保护方式中的ODUk SNCP保护为支线路分离配置时独有的保护类型，ODUk SNCP保护主要用于对跨子网业务进行保护，不需要协议。ODUk SNCP可以提供环带链，环相切，环相交等组网形式的保护，使用时具有较大的灵活性。所以华为公司认为最符合本次工程实际需求的保护方式为ODUk SNCP。以下网络规划也参照ODUk SNCP保护方式来配置具体的板件。2.4 各站点设备配置规划依照招标技术规范中要求提供的波分设备应按照支线路分离的原则配置OTU及支路业务板卡以及对于主备路由保护的要求以及SDH设备应该具备的相关功能要求，华为公司建议采用标准的OTN设备OptiX OSN 6800/8800 + OptiX OSN7500/3500设备来建设本次工程（设备特性见本建议书第28页 “2.7 工程采用的设备及其特性”）。并根据各站点业务需求及波道规划，特进行以下详细设备配置设计：（请参考本建议书 “2.1业务容量及波道规划”）2.4.1 省中心省中心一共上下16波业务（北环为第1-8波、南环为第1-8波），其波道见网络设计图，分为省中心站在南北环为相交业务节点，因为采用了OTN设备，所以南北环业务子架可以共享，依照支线路分离的原则设计为：l 线路侧：省中心站点由于南北环路东西双向连接，每波业务需要个2*10G OTU线路侧通道（ODUk SNCP保护，实现主用通道与备用通道的电层交叉双发选收，以下（包括其他局点）所有线路板件都采用该保护方式进行配置），所以16波业务所需线路板件提供的10G OTU线路侧通道数量为32个，依照节省子架槽位数、提升单板处理能力的原则并考虑子架接入能力等因素：配套使用4*10G OTU2线路板8块。所占频率情况见网络设计图。l 支路侧：参考业务需求表，10G SDH业务端口要求为4个，南北环共占用2波；点对点GE 业务南北环共占用10波；2.5G业务端口要求为4个，南北环共占用2波 ；10GE 数据业务端口要求为4个，南北环共占用2波。10G SDH业务配置：TN52TDX- 2路10G支路业务处理板 (2*XFP -1310-STM64 /FC10G/10GbE/ OTU 2-10km) 数量为2块；10GE 数据业务配置：TN52TDX- 2路10G支路业务处理板 (2*XFP -1310-STM64 /FC10G/10GbE/ OTU 2-10km) 数量为2块；GE 和2.5G任意数率业务配置：TN52TOM-8路任意速率业务处理板(8*eSFP(S)-1310nm-1000Base-Lx) 数量为5块；2.4.2 九江九江上下一共4波业务（北环第1、2、3、4波），依照支线路分离的原则设计为：l 线路侧：北环每波业务需要1个2*10G OTU线路侧通道（ODUk SNCP保护，实现主用通道与备用通道的电层交叉双发选收，以下（包括其他局点）所有线路板件都采用该保护方式进行配置），配套使用2*10G OTU2线路板四块。占用频率为193.1、192.2、192.3、192.4四波。l 支路侧：根据业务需求，九江的10G SDH业务为2个；10GE数据业务为2个； GE 业务为8个，2.5G业务端口4个10G SDH业务配置：TN52TDX- 2路10G支路业务处理板(2*XFP -1310-STM64/FC 10G/ 10GbE/ OTU2-10km),数量为1块；10GE 数据业务配置：TN52TDX- 2路10G支路业务处理板 (2*XFP -1310-STM64 /FC10G/10GbE/ OTU 2-10km) 数量为1块；GE 及2.5G业务配置：TN52TOM-8路任意速率业务处理板(8*eSFP(S)-1310nm-1000Base-Lx) ，数量为2块；2.4.3 景德镇景德镇上下一共4波业务（北环第1、2、3、5波），依照支线路分离的原则设计为：l 线路侧：北环每波需要个1*10G OTU线路侧通道，所以10G OTU线路通道需求数量共为4个，考虑双向保护配套使用2*10G OTU2线路板四块，占用频率193.1、192.2、192.3、192.5；l 支路侧：根据业务需求，景德镇的10G SDH业务为2个；10GE数据业务为2个； GE 业务为8个；2.5G业务端口4个10G SDH业务配置：TN52TDX- 2路10G支路业务处理板(2*XFP -1310-STM64/FC 10G/ 10GbE/ OTU2-10km),数量为1块；10GE 数据业务配置：TN52TDX- 2路10G支路业务处理板 (2*XFP -1310-STM64 /FC10G/10GbE/ OTU 2-10km) 数量为1块；GE 及2.5G业务配置：TN52TOM-8路任意速率业务处理板(8*eSFP(S)-1310nm-1000Base-Lx) ，数量为2块；2.4.4 上饶上饶上下一共7波业务（北环第1、2、3、5、6、7、8波），依照支线路分离的原则设计为：l 线路侧：上饶10G OTU线路通道需求数量共为7个，考虑双向保护：配套使用2*10G OTU2线路板7块，占用频率193.1、192.2、192.3、192.5、192.6、192.7、192.8。其中192.5为景德镇SNCP环网保护段电中继作用，192.7为鹰潭保护段的电中继，192.8为抚州北保护段的电层中继。l 支路侧：根据业务需求，上饶的10G SDH业务为2个，10GE数据业务为2个， GE 业务为8个，2.5G业务端口4个10G SDH业务配置：TN52TDX- 2路10G支路业务处理板(2*XFP -1310-STM64/FC 10G/ 10GbE/ OTU2-10km),数量为1块；10GE 数据业务配置：TN52TDX- 2路10G支路业务处理板 (2*XFP -1310-STM64 /FC10G/10GbE/ OTU 2-10km) 数量为1块；GE 及2.5G业务配置：TN52TOM-8路任意速率业务处理板(8*eSFP(S)-1310nm-1000Base-Lx) ，数量为2块；2.4.5 鹰潭鹰潭上下一共6波业务（西环第1、2、3、4、6、7波），依照支线路分离的原则设计为：l 线路侧：北环每波业务需要个2*10G OTU线路侧通道（ODUk SNCP保护，实现主用通道与备用通道的电层交叉双发选收，以下（包括其他局点）所有线路板件都采用该保护方式进行配置），所以10G OTU线路通道需求数量共为6个，2*10G OTU2线路板6块，占用波长频率193.1、192.2、192.3、192.4、192.6、192.7。l 支路侧：同上饶。2.4.6 抚州北抚州北代表抚州站在北环的站点机柜配置，上下一共4波业务（北环第1、2、3、8波），依照支线路分离的原则设计为：l 线路侧：每波业务需要个2*10G OTU线路侧通道（ODUk SNCP保护，实现主用通道与备用通道的电层交叉双发选收，以下（包括其他局点）所有线路板件都采用该保护方式进行配置），所以10G OTU线路通道需求数量共为4个，配套使用4*10G OTU2线路板四块。l 支路侧：同鹰潭。2.4.7 新余新余上下一共4波业务（南环第1、2、3、4波），依照支线路分离的原则设计为：l 线路侧：每波业务需要个2*10G OTU线路侧通道（ODUk SNCP保护，实现主用通道与备用通道的电层交叉双发选收，以下（包括其他局点）所有线路板件都采用该保护方式进行配置），所以10G OTU线路通道需求数量共为4个，配套使用2*10G OTU2线路板四块。 l 支路侧：同抚州北。2.4.8 宜春宜春上下一共4波业务（南环第1、2、3、5波），依照支线路分离的原则设计为：l 线路侧：每波业务需要个2*10G OTU线路侧通道（ODUk SNCP保护，实现主用通道与备用通道的电层交叉双发选收，以下（包括其他局点）所有线路板件都采用该保护方式进行配置），所以10G OTU线路通道需求数量共为4个，配套使用2*10G OTU2线路板四块，占用频率193.1-192.3、192.5。l 支路侧：同新余。2.4.9 萍乡萍乡上下一共4波业务（北环第1、2、3、6波），依照支线路分离的原则设计为：l 线路侧：每波业务需要个2*10G OTU线路侧通道（ODUk SNCP保护，实现主用通道与备用通道的电层交叉双发选收，以下（包括其他局点）所有线路板件都采用该保护方式进行配置），所以10G OTU线路通道需求数量共为4个，考配套使用2*10G OTU2线路板四块，占用频率193.1-192.3、192.6。l 支路侧：同宜春。2.4.10 吉安吉安上下一共5波业务（北环第1、2、3、7、8波），依照支线路分离的原则设计为：l 线路侧：每波业务需要个2*10G OTU线路侧通道（ODUk SNCP保护，实现主用通道与备用通道的电层交叉双发选收，以下（包括其他局点）所有线路板件都采用该保护方式进行配置），所以10G OTU线路通道需求数量共为5个，包括赣州GE通道波保护方向的电中继。配套使用2*10G OTU2线路板5块。l 支路侧：同萍乡。2.4.11 赣州赣州上下一共8波业务（北环第1-8波），依照支线路分离的原则设计为：l 线路侧：每波业务需要个2*10G OTU线路侧通道（ODUk SNCP保护，实现主用通道与备用通道的电层交叉双发选收，以下（包括其他局点）所有线路板件都采用该保护方式进行配置），所以10G OTU线路通道需求数量共为8个，包括赣州GE通道波保护方向的电中继。配套使用2*10G OTU2线路板八块。l 支路侧：同吉安。2.4.12 OLA中继站本次工程OLA中继站无业务上下，只按照OLA站点的要求配置通用板件，无支线路板。2.4.13 业务板件统计及后期扩容规划：OADM站业务板件一览表线路板支路板ND2(2路4*ODU1汇聚OTU2光接口板)波长固定NQ2(四路4xODU1汇聚OTU2光接口板)波长固定TDX(2路10G支路业务处理板)TOM(8路任意速率业务处理板)省中心845九江422景德镇422上饶722鹰潭622抚州442新余422宜春422萍乡422吉安522赣州822合计46122625可见本次工程中涉及到的OSN6800/8800业务板件种类数量少，仅有线路板2种，支路板2种，各板件接入能力强大，可大大节省未来采购的备件成本及运维成本。华为本次投标做为电子架的OSN 8800单子架槽位数有32个，本次工程最大的站点省中心站也只使用了15个业务板件槽位，还至少留有50%的扩容空间，其他站点子架扩容空间都在50%左右，后期还可以通过增加子架的方式继续增大业务容量，实现180波的扩容。2.5 各站点设计图纸参见本标文件技术实现方案中附录的网络设计图，包括机架板位图、波道配置图、网管系统示意图、光放及色散补偿配置图等。2.6 网络管理解决方案2.6.1 网管分类华为公司网管系统分为：（1）网络级网管系统OptiX iManager T2100（2）子网级网管系统OptiX iManager T2000 （3）综合子网级网管系统 OptiX iManager U2000（4）本地维护终端 OptiX iManager客户端（5）远程维护终端 OptiX iManager LCT（便携式）2.6.2 网管方案说明由于考虑到广电网络作为国家三网融合的最重要的试点运营商，需要建设一个可运营、可管理、统一高效的网络平台；华为此次配置的U2000网管系统通过增加License的方式及相应的版本匹配可以管理原有江西广电的SDH设备，并能通过扩展数据包的形式兼容管理后期同厂家的数据设备及接入设备，有力的支持了网络平台运营能力的高效、统一、整合管理的发展主流。本次工程华为公司采用OptiX iManager U2000网管系统，对STM-64 SDH以及OTN系列光传输设备进行统一管理，为用户解决光网络业务的快速提供以及便捷的设备网络维护功能。网管示意图见网络设计图。本次工程在南昌新建一套（U2000）网管系统进行网络管理，网管平台（U2000）硬件配置为一套高性能PC服务器，客户端为本地维护终端台式机两套，用于各站点的维护管理工作。本次投标U2000采用普通规模PC服务器,2CPU*2.0GHZ or above,8G,5*146G；管理能力最大在1500个STM-1等效网元，最大可支持个16远程终端，完全可以满足本次工程和未来扩容的要求。详细硬件配置如下：项目描述工作站普通规模PC服务器,2CPU*2.0GHZ or above,8G,5*146G配置台式维护终端客户端台式机-E5300或以上-4G-320G或以上-DVDRW-集成网卡-千兆网卡-集成声卡-内置音箱-19宽屏液晶-中文Windows XP Professional2.6.3 工程网管管理网元数能力说明对华为公司设备而言，一个网元即指一个子架，网元数实际上就是子架数。网管管理能力是针对一套网管在保证规定性能指标的情况下所能管理的最大网元数量。华为公司各种传输设备类型网元和STM-1等效网元的等效关系，主要考虑到各种网元类型可能的光纤数量、业务数量不同带来数据库大小差异等对网管性能的影响。网元等效STM-1等效网元的数量简称等效网元数。物理网元与STM-1等效网元等效关系表：物理网元（子架）等效STM-1等效网元数OptiX OSN 68002OptiX OSN 88006OptiX OSN 75006.5OptiX OSN 35004.5本次工程使用OSN 6800 52套，OSN 8800 2套，OSN 7500 1套，OSN 3500 12套，所以等效网元为2*52+6*2+6.5*1+4.5*12=176.5（个）。该网络管理系统能够实现管理能力为1500个等效STM-1网元，网管富余度达到88.23%，有足够的能力来管理本次工程所有设备，并能满足未来网络进一步扩展需求。2.6.4 DCN的组织和实现方案DCN(Data Communication Network)用来传送网管信息，与网管系统的性能和功能实现有着密切的关系，是整个网管系统的一部分。iManager 网管系统提供DCN的保护：可使得网管和NE之间、网管和子网管理系统之间的通信可至少提供两条路由可供选择；当出现光缆断或部分光纤断时，不影响各级网管的管理和通信。DCN可以是2M专线、DDN专线、ISDN、PSTN、Ethernet方式。一旦光缆断掉，网管就能通过DCN的方式走备份路由，仍然可管理整个网络，建议
