二级建造师机电工程管理与实务练习题7.doc

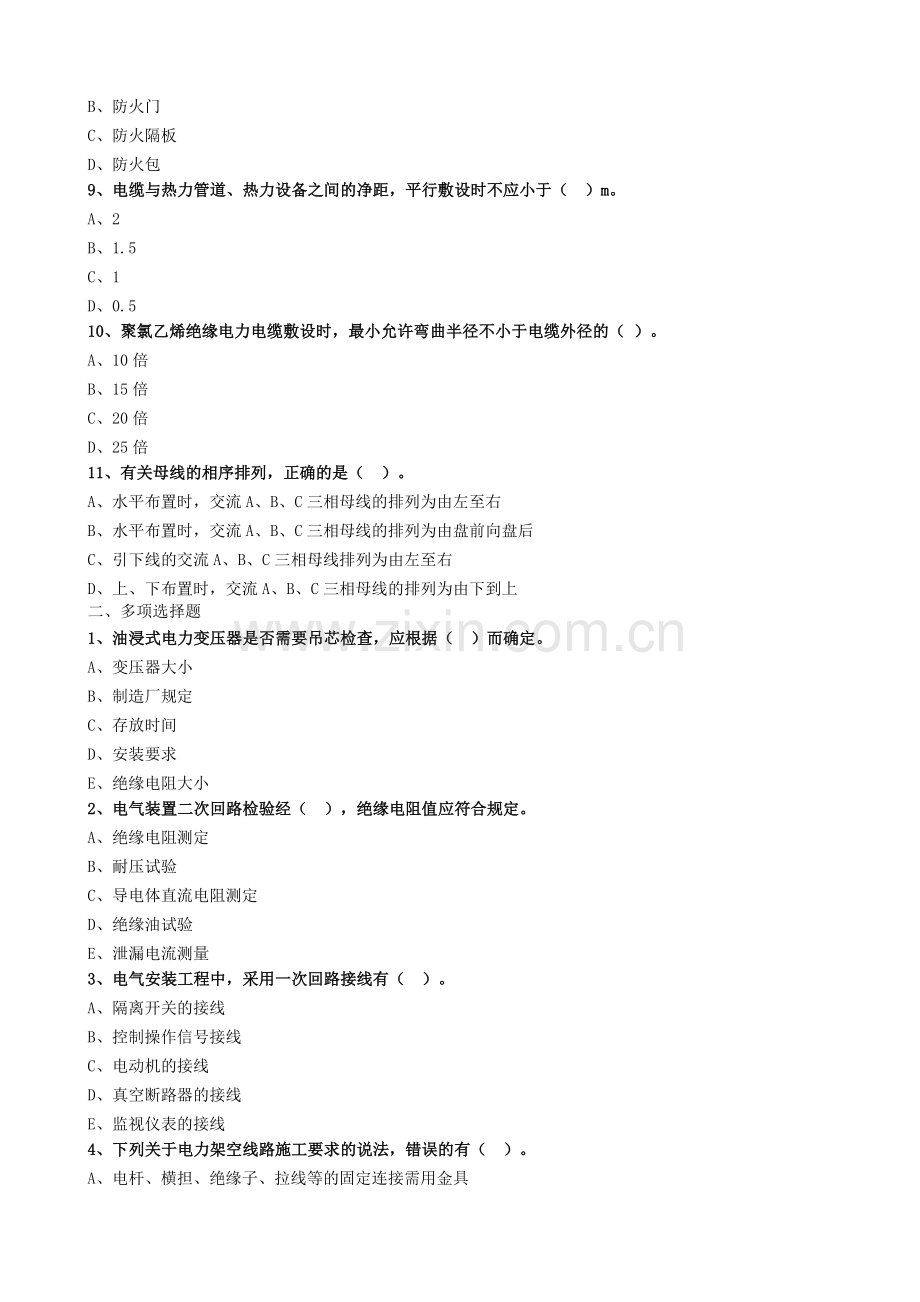

电气装置安装工程施工技术一、单项选择题1、油浸电力变压器安装程序中，绝缘测试工作应在（）前进行。A、滤油、注油B、吊芯检查C、交接试验D、验收2、油断路器的安装程序中，断路器本体安装之后的工序是（）。A、操作机构安装B、绝缘测试C、检查调整D、试验3、关于电气装置安装注意事项，下列说法不正确的是（）。A、暂时不使用的电压互感器二次线圈应短路后再接地B、电气设备在起吊和搬运中，受力点位置应符合产品技术文件规定C、保护接地和工作接地要可靠D、安装用的紧固件应采用镀锌制品4、下列关于电气工程中通电检查的描述，说法错误的是（）。A、受电系统二次回路试验合格B、保护定值按实际要求整定完毕C、受电系统的设备和电缆等接地良好D、安全警示标志和消防设施已布置到位5、电力架空线路的组成中，电杆的分类，属于按照电杆用途划分的是（）。A、双杆B、金属杆C、钢筋混凝土杆D、分支杆6、有关横担的安装位置说法，不正确的是（）。A、直线杆的单横担应安装在负荷侧B、转角杆和终端杆采用单横担，应装于拉线侧C、转角杆横担应安装在张力的反方向侧D、边相的瓷横担宜垂直安装7、用于线路转角处，在正常情况下承受导线转角合力，事故断线情况下承受断线张力的电杆是（）。A、耐张杆B、转角杆C、终端杆D、分支杆8、电力电缆与控制电缆之间应设（）。A、防火墙B、防火门C、防火隔板D、防火包9、电缆与热力管道、热力设备之间的净距，平行敷设时不应小于（）m。A、2B、1.5C、1D、0.510、聚氯乙烯绝缘电力电缆敷设时，最小允许弯曲半径不小于电缆外径的（ ）。A、10倍B、15倍C、20倍D、25倍11、有关母线的相序排列，正确的是（）。A、水平布置时，交流A、B、C三相母线的排列为由左至右B、水平布置时，交流A、B、C三相母线的排列为由盘前向盘后C、引下线的交流A、B、C三相母线排列为由左至右D、上、下布置时，交流A、B、C三相母线的排列为由下到上二、多项选择题1、油浸式电力变压器是否需要吊芯检查，应根据（）而确定。A、变压器大小B、制造厂规定C、存放时间D、安装要求E、绝缘电阻大小2、电气装置二次回路检验经（），绝缘电阻值应符合规定。A、绝缘电阻测定B、耐压试验C、导电体直流电阻测定D、绝缘油试验E、泄漏电流测量3、电气安装工程中，采用一次回路接线有（）。A、隔离开关的接线B、控制操作信号接线C、电动机的接线D、真空断路器的接线E、监视仪表的接线4、下列关于电力架空线路施工要求的说法，错误的有（）。A、电杆、横担、绝缘子、拉线等的固定连接需用金具B、横担用来平衡电杆各方向的拉力，防止电杆弯曲或倾倒C、低压架空线的导线一般采用塑料铜芯线D、横担用来固定导线，使导线对地绝缘E、避雷线采用钢绞线或铝包钢绞线5、拉线在架空线路中是用来平衡电杆各方向的拉力，防止电杆弯曲或倾倒，所以在（）上均须装设拉线。A、转角杆B、终端杆C、分支杆D、跨越杆E、直线杆6、直埋电缆在（）等处应设置明显的方位标志或标桩。A、电缆接头处B、直线段每隔5m处C、电缆转弯处D、电缆进入建筑物E、电缆交叉处7、有关电缆终端头和电缆接头的制作要求，说法正确的是（）。A、制作必须连续进行B、应密封防潮C、电缆头的外壳与该处的电缆金属护套及铠装层一处接地D、电缆的屏蔽层和铠装层应铅焊接地线E、接地线应采用铝绞线答案部分一、单项选择题1、【正确答案】 C【答案解析】 本题考查的是电气装置安装工程的施工程序。油浸式电力变压器的施工程序：开箱检查二次搬运设备就位吊芯检查附件安装滤油、注油绝缘测试交接试验验收。【正确答案】 A【答案解析】 本题考查的是电气装置安装工程的施工程序。油断路器的安装程序：开箱检查本体安装操作机构安装检查、调整绝缘测试试验。3、【正确答案】 A【答案解析】 本题考查的是电气装置的施工技术要求。选项A：暂时不使用的电流互感器二次线圈应短路后再接地。4、【正确答案】 C【答案解析】 本题考查的是电气装置安装的施工要求。受电系统的二次回路试验合格，其保护定值已按实际要求整定完毕。受电系统的设备和电缆绝缘良好。安全警示标志和消防设施已布置到位。5、【正确答案】 D【答案解析】 本题考查的是电力架空线路施工要求。选项A属于按照组成形式分类；选项BC属于按照材料分类。6、【正确答案】 D【答案解析】 本题考查的是电力架空线路施工要求。选项D：边相的瓷横担不宜垂直安装，中相瓷横担应垂直地面。7、【正确答案】 B【答案解析】 本题考查的是电力架空线路施工要求。电杆按用途和受力情况分：（1）耐张杆。用于线路换位处及线路分段，承受断线张力和控制事故范围。（2）转角杆。用于线路转角处，在正常情况下承受导线转角合力；事故断线情况下承受断线张力。（3）终端杆。用于线路起止两端，承受线路一侧张力。（4）分支杆。用于线路中间需要分支的地方。（5）跨越杆。用于线路上有河流、特大山谷、特高交叉物等地方。（6）直线杆。用在线路直线段上，支持线路垂直和水平荷载并具有一定的顺线路方向的支持力。8、【正确答案】 C【答案解析】 本题考查的是电力电缆线路的施工要求。电力电缆与控制电缆之间应设防火隔板。9、【正确答案】 C【答案解析】 本题考查是电力电缆线路的施工要求。电缆与热力管道、热力设备之间的净距，平行敷设时不应小于1m。10、【正确答案】 A【答案解析】 本题考查的是电力电缆线路的施工要求。电缆敷设时的最小允许弯曲半径应符合：控制电缆不小于10D；聚氯乙烯绝缘电力电缆不小于10D；交联聚氯乙烯绝缘电力电缆：多芯不小于15D，单芯不小于20D。11、【正确答案】 C【答案解析】 本题考查的是母线安装。母线的相序排列，若无设计规定应符合下列规定：（1）上、下布置时，交流A、B、C三相母线的排列为由上到下。（2）水平布置时，交流A、B、C三相母线的排列为由盘后向盘面。（3）引下线的交流A、B、C三相母线排列为由左至右。二、多项选择题1、【正确答案】 ABC【答案解析】 本题考查的是电气装置安装工程的施工程序。油浸式电力变压器是否需要吊芯检查，应根据变压器的大小、制造厂规定、存放时间和运输过程中有无异常而确定。2、【正确答案】 AB【答案解析】 本题考查的是电气装置安装的施工要求。检验回路经过绝缘电阻测定和耐压试验，绝缘电阻值均符合规定。3、【正确答案】 ACD【答案解析】 本题考查的是电气装置安装的施工要求。进行回路动作检验时，不应使其相应的一次回路（如母线、断路器、隔离开关和电动机等）带有运行电压。4、【正确答案】 BD【答案解析】 本题考查的是电力架空线路施工要求。选项B：拉线用来平衡电杆各方向的拉力，防止电杆弯曲或倾倒；选项D：绝缘子用来支持固定导线，使导线对地绝缘。5、【正确答案】 AB【答案解析】 本题考查的是电力架空线路施工要求。拉线在架空线路中是用来平衡电杆各方向的拉力，防止电杆弯曲或倾倒，所以在承力杆（转角杆、终端杆）上均须装设拉线。6、【正确答案】 ACD【答案解析】 本题考查的是电力电缆线路的施工要求。直埋电缆在直线段每隔50100m处、电缆接头处、转弯处、进入建筑物等处应设置明显的方位标志或标桩。7、【正确答案】 AB【答案解析】 本题考查的是电力电缆线路的施工要求。电缆终端头和电缆接头制作必须连续进行，电缆终端和接头应绝缘良好、密封防潮、有机械保护等措施； 电缆头的外壳与该处的电缆金属护套及铠装层均应良好接地，接地线应采用铜绞线或铜编织线；三芯电力电缆终端处的金属护层必须接地良好，电缆的屏蔽层和铠装层应锡焊接地线；电缆通过零序电流互感器时，电缆的屏蔽层或铠装层及接地线应直接接地，接地点在互感器以上时，接地线应穿过互感器接地。
