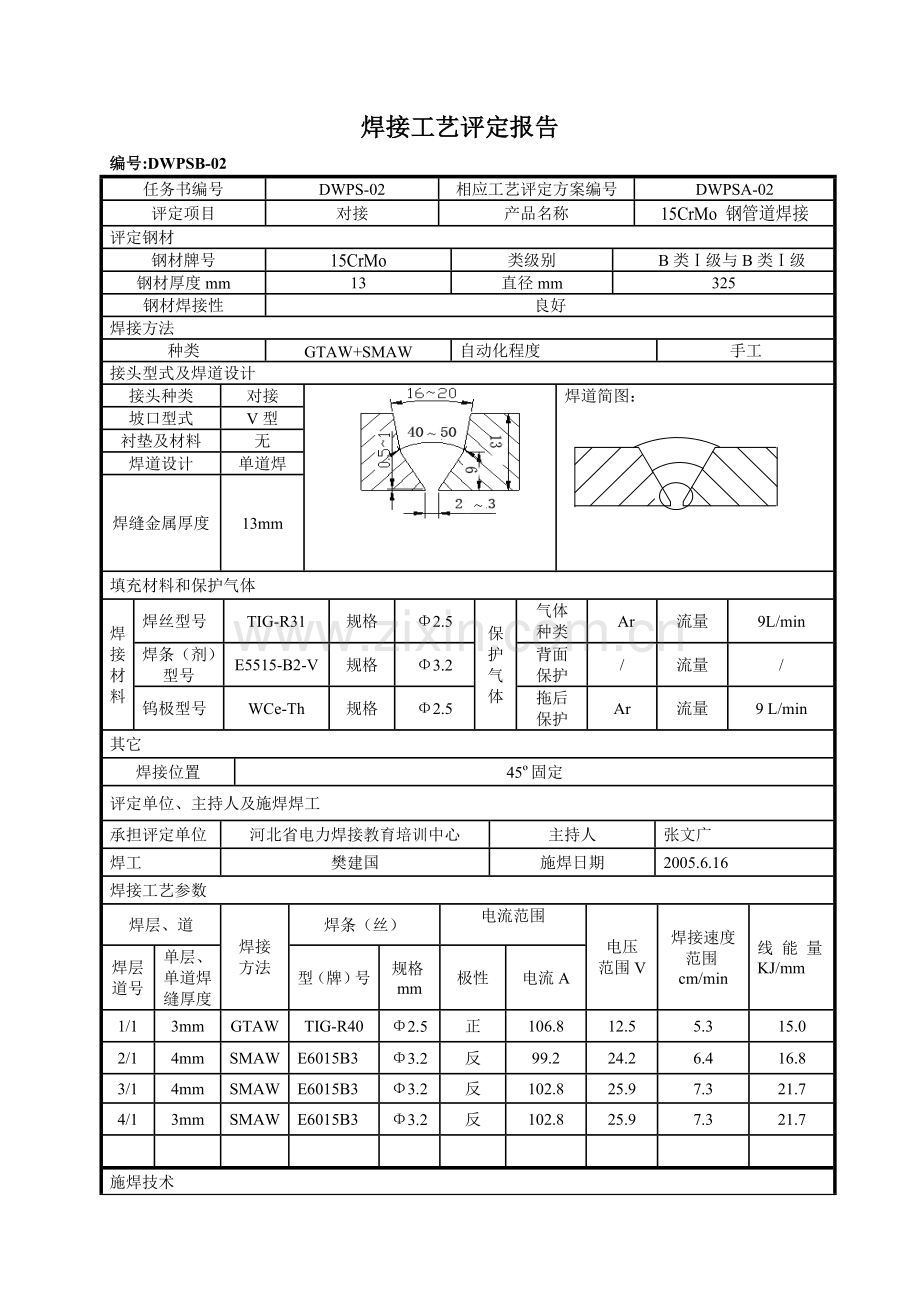

焊接工艺评定报告
编号:DWPSB-02
任务书编号
DWPS-02
相应工艺评定方案编号
DWPSA-02
评定项目
对接
产品名称
15CrMo 钢管道焊接
评定钢材
钢材牌号
15CrMo
类级别
B类Ⅰ级与B类Ⅰ级
钢材厚度mm
13
直径mm
325
钢材焊接性
良好
焊接方法
种类
GTAW+SMAW
自动化程度
手工
接头型式及焊道设计
接头种类
对接

焊道简图：

坡口型式
V型
衬垫及材料
无
焊道设计
单道焊
焊缝金属厚度
13mm
填充材料和保护气体
焊接材料
焊丝型号
TIG-R31
规格
Φ2.5
保护气体
气体
种类
Ar
流量
9L/min
焊条（剂）型号
E5515-B2-V
规格
Φ3.2
背面
保护
/
流量
/
钨极型号
WCe-Th
规格
Φ2.5
拖后
保护
Ar
流量
9 L/min
其它
焊接位置
45º固定
评定单位、主持人及施焊焊工
承担评定单位
河北省电力焊接教育培训中心
主持人
张文广
焊工
樊建国
施焊日期
2005.6.16
焊接工艺参数
焊层、道
焊接
方法
焊条（丝）
电流范围

电压
范围V
焊接速度范围cm/min
线能量KJ/mm
焊层道号
单层、单道焊缝厚度
型（牌）号
规格mm
极性
电流A
1/1
3mm
GTAW
TIG-R40
Φ2.5
正
106.8
12.5
5.3
15.0
2/1
4mm
SMAW
E6015B3
Φ3.2
反
99.2
24.2
6.4
16.8
3/1
4mm
SMAW
E6015B3
Φ3.2
反
102.8
25.9
7.3
21.7
4/1
3mm
SMAW
E6015B3
Φ3.2
反
102.8
25.9
7.3
21.7

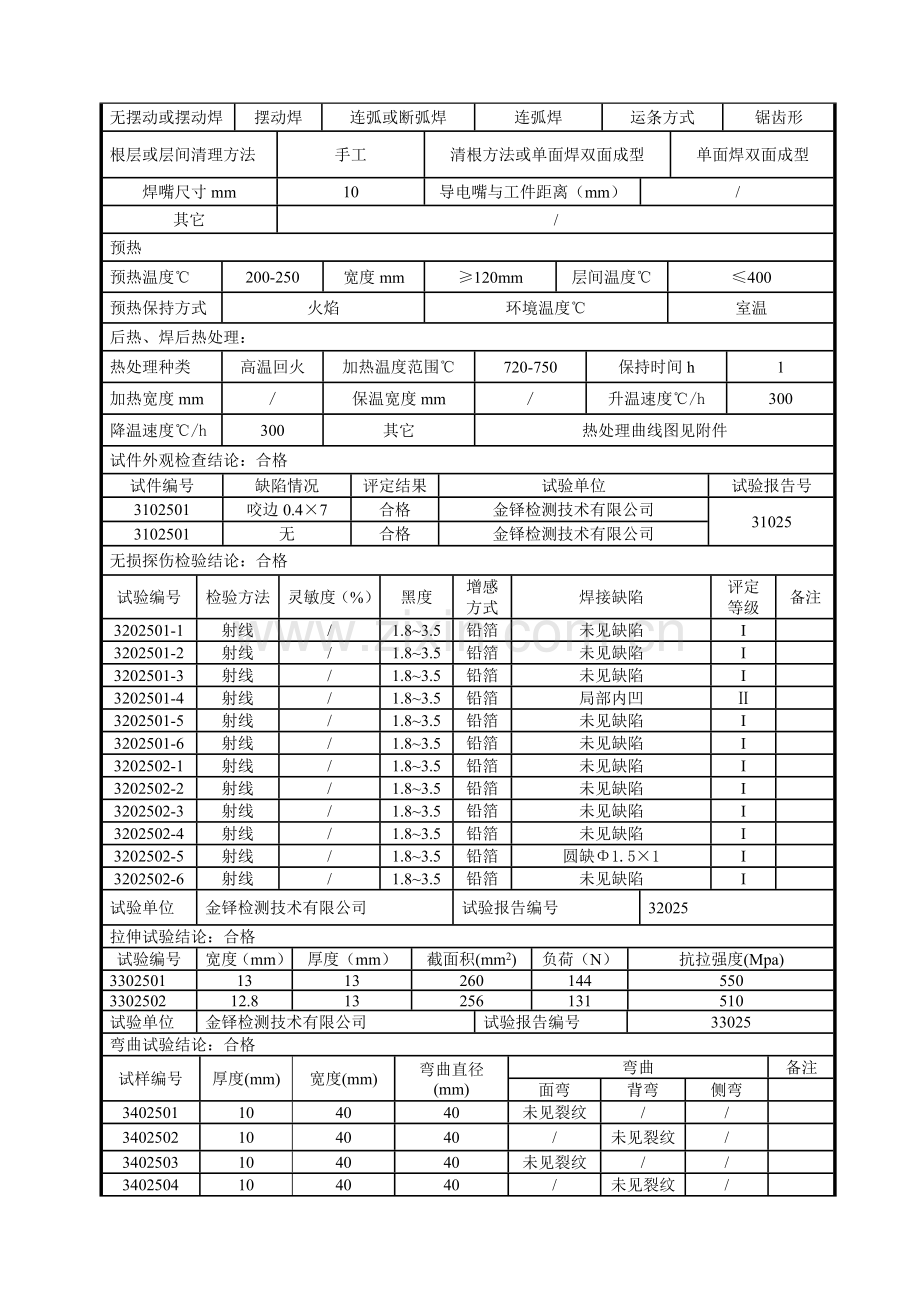

施焊技术
无摆动或摆动焊
摆动焊
连弧或断弧焊
连弧焊
运条方式
锯齿形
根层或层间清理方法
手工
清根方法或单面焊双面成型
单面焊双面成型
焊嘴尺寸mm
10
导电嘴与工件距离（mm）
/
其它
/
预热
预热温度℃
200-250
宽度mm
≥120mm
层间温度℃
≤400
预热保持方式
火焰
环境温度℃
室温
后热、焊后热处理：
热处理种类
高温回火
加热温度范围℃
720-750
保持时间h
1
加热宽度mm
／
保温宽度mm
／
升温速度℃/h
300
降温速度℃/h
300
其它
热处理曲线图见附件
试件外观检查结论：合格
试件编号
缺陷情况
评定结果
试验单位
试验报告号
3102501
咬边0.4×7
合格
金铎检测技术有限公司
31025
3102501
无
合格
金铎检测技术有限公司
无损探伤检验结论：合格
试验编号
检验方法
灵敏度（%）
黑度
增感方式
焊接缺陷
评定等级
备注
3202501-1
射线
/
1.8~3.5
铅箔
未见缺陷
I

3202501-2
射线
/
1.8~3.5
铅箔
未见缺陷
I

3202501-3
射线
/
1.8~3.5
铅箔
未见缺陷
I

3202501-4
射线
/
1.8~3.5
铅箔
局部内凹
Ⅱ

3202501-5
射线
/
1.8~3.5
铅箔
未见缺陷
I

3202501-6
射线
/
1.8~3.5
铅箔
未见缺陷
I

3202502-1
射线
/
1.8~3.5
铅箔
未见缺陷
I

3202502-2
射线
/
1.8~3.5
铅箔
未见缺陷
I

3202502-3
射线
/
1.8~3.5
铅箔
未见缺陷
I

3202502-4
射线
/
1.8~3.5
铅箔
未见缺陷
I

3202502-5
射线
/
1.8~3.5
铅箔
圆缺Φ1.5×1
I

3202502-6
射线
/
1.8~3.5
铅箔
未见缺陷
I

试验单位
金铎检测技术有限公司
试验报告编号
32025
拉伸试验结论：合格
试验编号
宽度（mm）
厚度（mm）
截面积(mm2)
负荷（N）
抗拉强度(Mpa)
3302501
13
13
260
144
550
3302502
12.8
13
256
131
510
试验单位
金铎检测技术有限公司
试验报告编号
33025
弯曲试验结论：合格
试样编号
厚度(mm)
宽度(mm)
弯曲直径
(mm)
弯曲
备注
面弯
背弯
侧弯

3402501
10
40
40
未见裂纹
/
/

3402502
10
40
40
/
未见裂纹
/

3402503
10
40
40
未见裂纹
/
/

3402504
10
40
40
/
未见裂纹
/

试验单位
金铎检测技术有限公司
试验报告编号
34025
冲击试验结论：合格
试样编号
缺口形状
缺口位置
试样规格
试验温度
(℃)
冲击功
(J)
冲击韧性
(J/cm2)
断口
情况
3602501
V型
焊缝
10×10×55
25
71

3602502
V型
焊缝
10×10×55
25
202

3602503
V型
焊缝
10×10×55
25
84

3602504
V型
热影响区
10×10×55
25
300

3602505
V型
热影响区
10×10×55
25
267

3602506
V型
热影响区
10×10×55
25
288

试验单位
金铎检测技术有限公司
试验报告编号
36025
金相检验结论：/
名称
试样编号
检查面缺陷情况
评定结果
宏观
/

/

微观
/

/

试验单位
/
试验报告编号
/
硬度检验结论：合格
试样编号
母材（HB）
焊缝（HB）
3702501
132
231
3702502
137
231
试验单位
金铎检测技术有限公司
试验报告编号
37025
综合评定结论：
本评定按SD340-89规定焊接试件、检验试样，测定性能，确认试验记录正确，评定合
格。可用于焊工考试以及焊接施工生产。

工艺评定报告编制人员及资质
责任
姓名
资质（职称）
日期
审批部门盖章
主持人

年 月 日
审 核

年 月 日
批 准

年 月 日
注：各单位检验（试验）报告应作为本报告上的正式附件，合并归档。

附件：
焊接热处理曲线图
