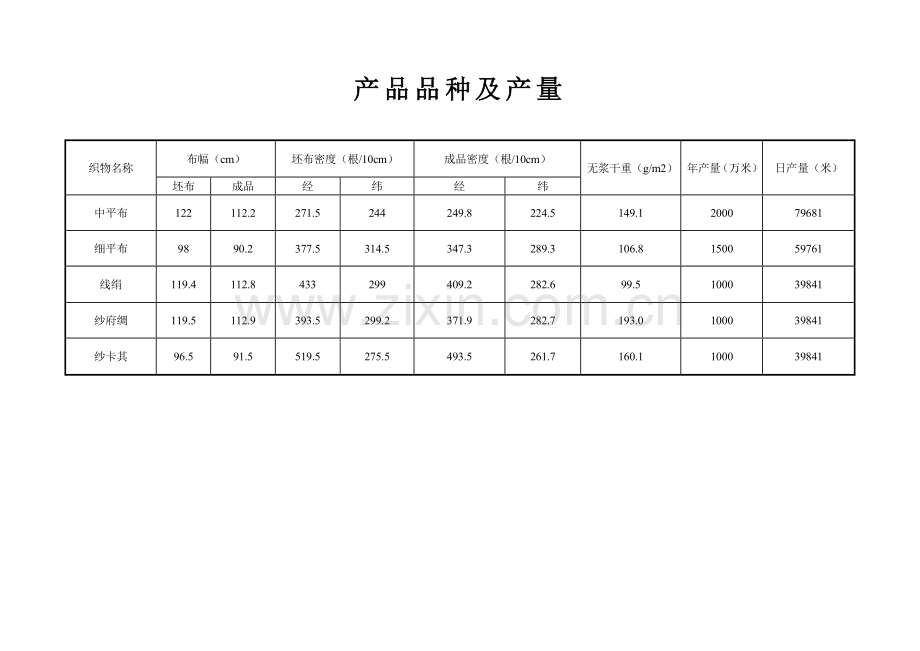

染整工厂工艺设计课程设计题目：年产6500万米涤棉织物印染厂设计 2011年12月16日表1 产品品种及产量织物名称布幅（cm）坯布密度（根/10cm）成品密度（根/10cm）无浆干重（g/m2）年产量（万米）日产量（米）坯布成品经纬经纬中平布 122 112.2 271.5 244 249.8 224.5 149.1 2000 79681 细平布 98 90.2 377.5 314.5 347.3 289.3 106.8 1500 59761 线绢 119.4 112.8 433 299 409.2 282.6 99.5 1000 39841 纱府绸 119.5 112.9 393.5 299.2 371.9 282.7 193.0 1000 39841 纱卡其 96.5 91.5 519.5 275.5 493.5 261.7 160.1 1000 39841 表2 产品加工种类分配表织物名称总量（万米）漂白布染色布印花布轧染卷染滚筒印花圆网印花热熔染色连续轧染普通卷然高温高压卷染中平布 1500 700 400 400 400 细平布 2000 500 400 300 800 纱绢 1000 200 300 300 200 纱府绸 1000 200 300 200 300 纱卡其 1000 300 400 300 合计 6500 1600 1100 1000 500 700 900 1100 表3 产品工艺流程和设备加工表序号工序名称使用设备中平布细平布纱绢纱府绸纱卡其合计每日投坯量（米） 79681 59761 39841 39841 39841 258965 1 原布检验验码联合机 ○ ○ ○ ○ ○ 25896 2 前处理气体烧毛机 ○ ○ ○ ○ ○ 258965 3 平幅退煮漂联合机 ┏○┓○ ┏○┓○ ┏○┓○ ┏○┓○ ○ 322709 4 高速布铗丝光联合机 ┃ ┗○ ┃ ┗○ ┃ ┗○ ┃ ┗○ ○ 258965 5 热风拉幅定形机 ┃ ○ ┃┏━○ ┃┏━○ ┃┏━○ ┏━○ 258965 6 染色连续热熔轧染联合机 ┃ ○━┓ ┃┃ ○━┓ ┃┃ ○━┓ ┃┃ ○━┓ ┃ ○━┓ 83665 7 高温高压卷染机 ┃ ┃ ┃ ┃○ ┃ ┃ ┃┃ ┃ ┃ ┃┃ ┃ ┃ ○ ┃ ┃ 27888 8 卷染机 ┃ ┃ ┃ ┃┃ ┃ ┃ ┃○ ┃ ┃ ┃○ ┃ ┃ ┃ ┃ ┃ 19920 9 高效轧水烘燥机 ┃ ┃ ┃ ┃○ ┃ ┃ ┃○ ┃ ┃ ┃○ ┃ ┃ ○ ┃ ┃ 47809 10 印花八色滚筒印花机 ┃ ┃ ○ ┃┗━┃ ┃ ┃┗━┃ ○ ┃┗━┃ ┃ ┕━┃ ○ 35857 11 圆网印花机 ┃ ┃ ┃ ┃ ┃ ○ ┃ ┃ ┃ ┃ ┃ ○ ┃ ┃ 43825 12 蒸化机 ┃ ┃ ○ ┃ ┃ ○ ┃ ┃ ○ ┃ ┃ ○ ┃ ○ 79681 13 高效平幅皂洗机 ┃ ┣━○ ┃ ┣━○ ┃ ┣━○ ┃ ┣━○ ┣━○ 79681 14 后整理热风拉幅定型机 ○ ○ ○ ○ ○ ○ ○ ○ ○ 258965 15 快速树脂整理机 ○ ○ ○ ○ ○ ○ ○ ○ ○ 258965 16 防缩整理联合机 ○ ○ ○ ○ ○ ○ ○ ○ ○ 258965 17 三辊轧光机 ○ ┃ ○ ┃ ○ ┃ ○ ┃ ┃ 63745 18 验卷包联合机 ○ ○ ○ ○ ○ ○ ○ ○ ○ 258965 表4 生产设备计算表序号设备名称设备型号车速（m/min）有效时间系数% 每昼夜生产任务（米）每昼夜加工能力（米）设计台数机台负荷率% 设计工艺计算安装 1 验码联合机 LMH882-160 0~30 15 75 25896 16200 1.5985 2 80 2 气体烧毛机 LMH003J-200 90~100 95 80 258965 109440 2.3663 3 79 3 平幅退煮漂联合机 LMA045-180 50~60 55 75 322709 59400 5.4328 6 90 4 高效轧水烘燥机 LMA101-180 50~60 55 75 47809 59400 0.8049 1 80 5 高速布铗丝光联合机 LMA142-180 80 60 78 258965 67392 3.8427 5 77 6 热风拉幅定形机 LM734 20~60 38 85 517930 46512 11.1354 13 86 7 高温高压卷染机 M141-180 45~75 50 75 27888 54000 0.5164 1 52 8 卷染机 SM315C-180 20~120 20 75 19920 21600 0.9222 2 46 9 连续热熔轧染联合机 LM122 70 50 80 83665 57600 1.4525 2 73 10 八色滚筒印花机 LMA536-180 15 15 78 35857 16848 2.1283 3 71 11 圆网印花机 LMH571A-180 6~80 40 75 43825 43200 1.0145 2 51 12 蒸化机 LM442-180 15 15 75 79681 16200 4.9186 6 82 13 高效平幅皂洗机 LMH636-180 50 40 80 79681 46080 1.7292 2 86 14 快速树脂整理机 LMH703AY-180 30~40 35 75 258965 37800 6.8509 8 86 15 防缩整理联合机 LMH751B-180 30~40 35 75 258965 37800 6.8509 8 86 16 三辊轧光机 M231J-180 50 40 75 63745 43200 1.4756 2 74 17 验卷包联合机 LXY-180E 40 35 85 258965 42840 6.0449 7 86 表5 设备外形尺寸序号设备名称设备型号机器外形尺寸（长*宽） 1 验码联合机 LMH882-160 8000*2400mm 2 气体烧毛机 LMH003J-200 12800*3200mm 3 平幅退煮漂联合机 LMA045-180 86000*2800mm 4 高效轧水烘燥机 LMA101-180 11655*4892mm 5 高速布铗丝光联合机 LMA142-180 67000*4000mm 6 热风拉幅定形机 LM734 28660*4500mm 7 高温高压卷染机 M141-180 5170*4620mm 8 卷染机 SM315C-180 3970*2736mm 9 连续热熔轧染联合机 LM122 72800*4285mm 10 八色滚筒印花机 LMA536-180 27270*4570mm 11 圆网印花机 LMA331-180 21650*3370mm 12 蒸化机 LM442-180 13685*3740mm 13 高效平幅皂洗机 LMH636-180 31905*4200mm 14 快速树脂整理机 LMH703AY-180 43860*4550mm 15 防缩整理联合机 LMH751B-180 14850*3360mm 16 三辊轧光机 M231J-180 4700*4040mm 17 验卷包联合机 LXY-180E 5300*2000mm
