护脚开挖技术交底书.doc

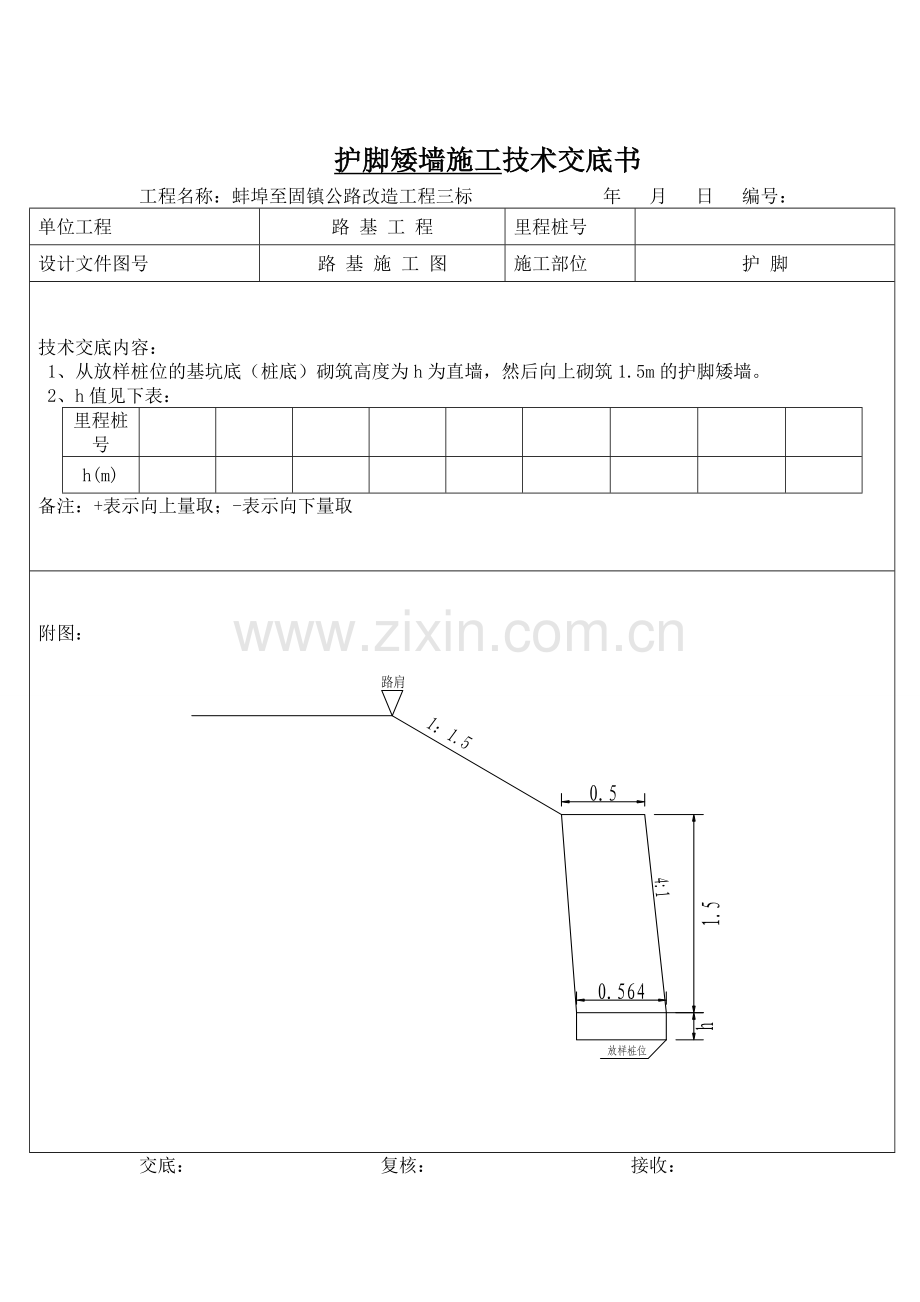

护脚矮墙施工技术交底书
工程名称：蚌埠至固镇公路改造工程三标 年 月 日 编号：
单位工程
路 基 工 程
里程桩号

设计文件图号
路 基 施 工 图
施工部位
护 脚
技术交底内容：
1、从放样桩位的基坑底（桩底）砌筑高度为h为直墙，然后向上砌筑1.5m的护脚矮墙。
2、h值见下表：
里程桩号

h(m)

备注：+表示向上量取；-表示向下量取
附图：

交底： 复核： 接收：

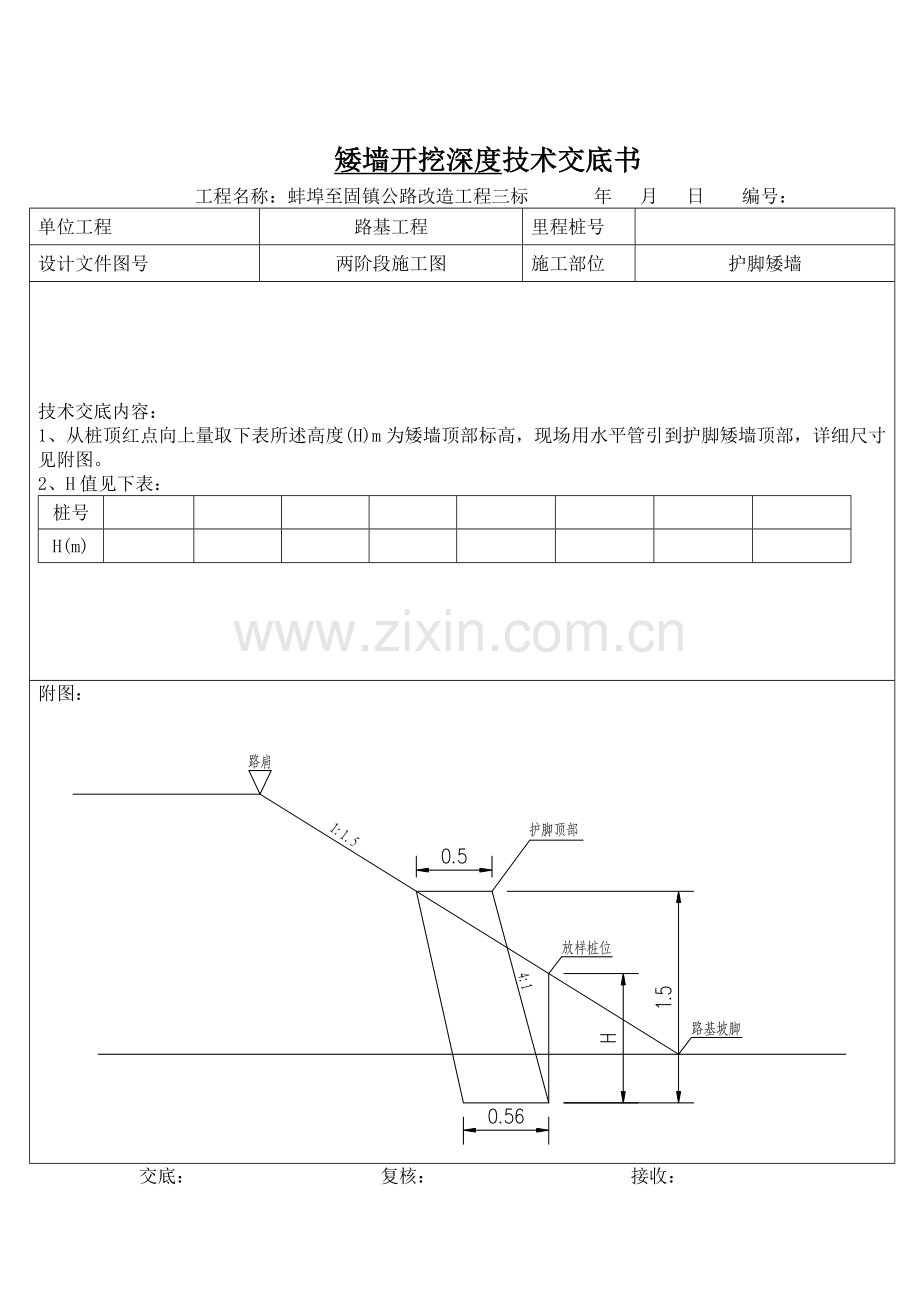

矮墙开挖深度技术交底书
工程名称：蚌埠至固镇公路改造工程三标 年 月 日 编号：
单位工程
路基工程
里程桩号

设计文件图号
两阶段施工图
施工部位
护脚矮墙
技术交底内容：
1、从桩顶红点向上量取下表所述高度(H)m为矮墙顶部标高，现场用水平管引到护脚矮墙顶部，详细尺寸见附图。
2、H值见下表：
桩号

H(m)

附图：

交底： 复核： 接收：

垫石浇注高程技术交底书
工程名称：南京铁路枢纽土建工程NJ-3标 2009年04月07日 编号：
单位工程
京沪高速秦淮新河特大桥
里程桩号

设计文件图号

施工部位
35＃墩
技术交底内容：
1、从垫石模板顶量取下表所述高度为垫层顶面标高；
2、H值见下表：
点号
1
2
3
4
5
6
7
8
9
10
11
12
H(m)
0.073
0.105
0.156
0.098
0.123
0.151
0.142
0.114
0.112
0.13
0.096
0.074
备注：+表示向下量取；
3、注意偏心墩纵向垫石标高不一致。

附图：

交底： 复核： 接收：

垫石浇注高程技术交底书
工程名称：南京铁路枢纽土建工程NJ-3标 2009年04月07日 编号：
单位工程
京沪高速秦淮新河特大桥
里程桩号

设计文件图号

施工部位
34＃墩
技术交底内容：
1、从垫石模板顶量取下表所述高度为垫层顶面标高；
2、H值见下表：
点号
1
2
3
4
5
6
7
8
9
10
11
12
H(m)
0.063
0.075
0.100
0.103
0.089
0.079
0.097
0.084
0.100
0.109
0.097
0.097
备注：+表示向下量取；
3、注意偏心墩纵向垫石标高不一致。

附图：

交底： 复核： 接收
