洗瓶机课程设计.doc

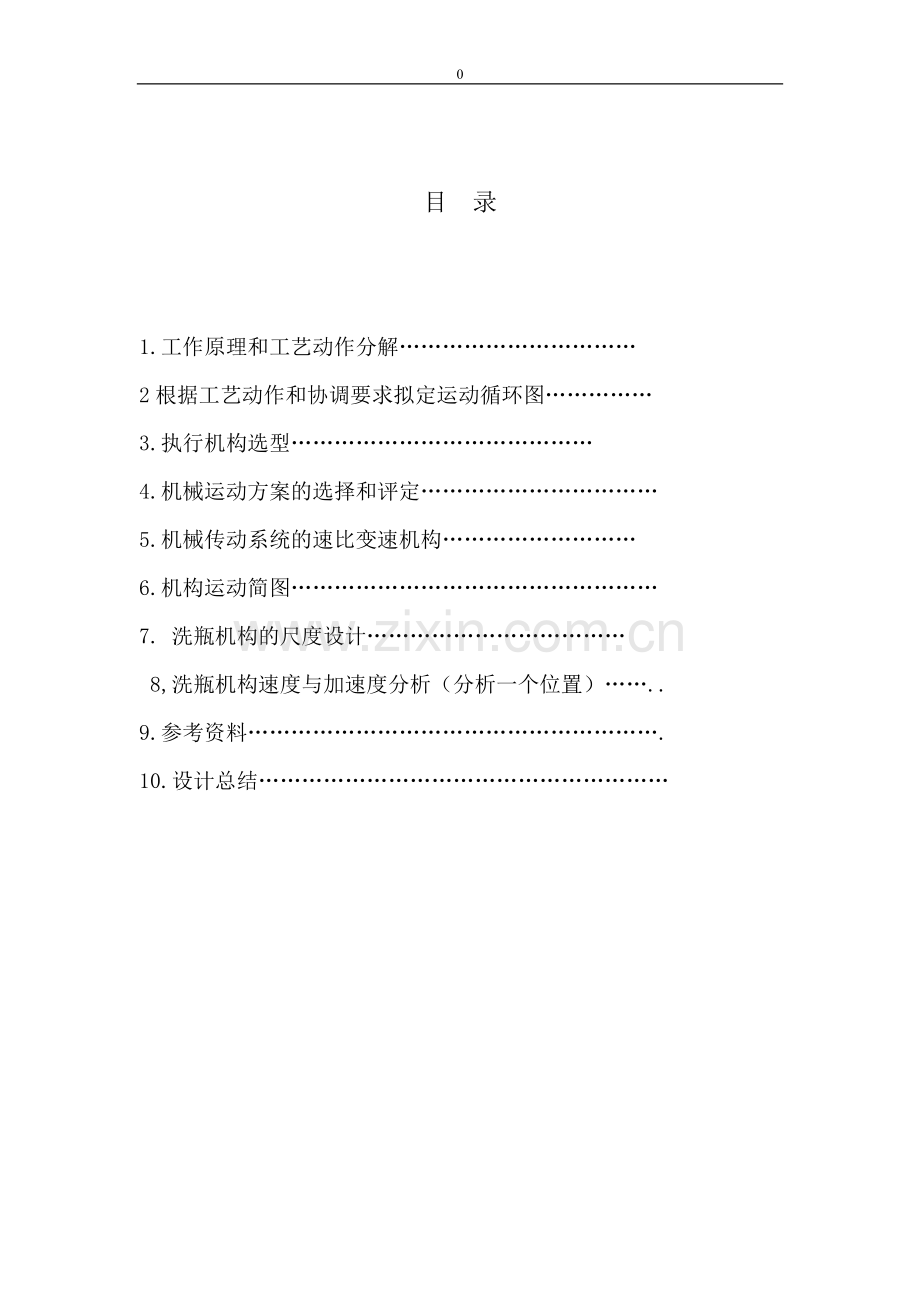

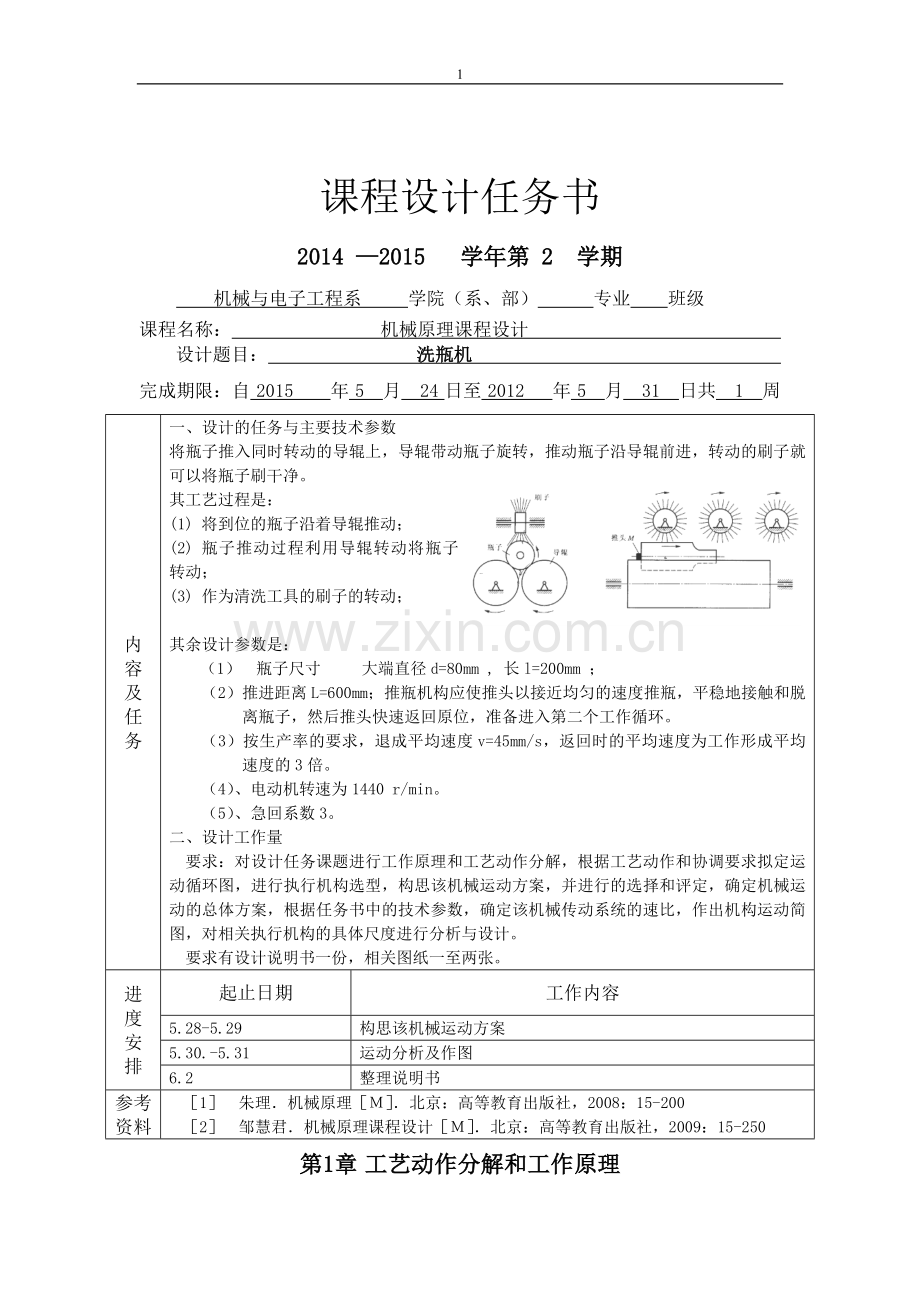

16目录 1.工作原理和工艺动作分解2根据工艺动作和协调要求拟定运动循环图3.执行机构选型4.机械运动方案的选择和评定5.机械传动系统的速比变速机构6.机构运动简图7. 洗瓶机构的尺度设计 8,洗瓶机构速度与加速度分析（分析一个位置）.9.参考资料.10.设计总结课程设计任务书2014 2015 学年第 2 学期 机械与电子工程系 学院（系、部） 专业 班级课程名称： 机械原理课程设计 设计题目： 洗瓶机 完成期限：自 2015 年 5 月 24 日至 2012 年 5 月 31 日共 1 周内容及任务一、设计的任务与主要技术参数将瓶子推入同时转动的导辊上，导辊带动瓶子旋转，推动瓶子沿导辊前进，转动的刷子就可以将瓶子刷干净。其工艺过程是：(1)将到位的瓶子沿着导辊推动；(2)瓶子推动过程利用导辊转动将瓶子转动；(3)作为清洗工具的刷子的转动； 其余设计参数是： （1） 瓶子尺寸 大端直径d=80mm , 长l=200mm ； （2）推进距离L=600mm ；推瓶机构应使推头以接近均匀的速度推瓶，平稳地接触和脱离瓶子，然后推头快速返回原位，准备进入第二个工作循环。（3）按生产率的要求，退成平均速度v=45mm/s，返回时的平均速度为工作形成平均速度的3倍。（4）、电动机转速为1440 r/min。（5）、急回系数3。二、设计工作量要求：对设计任务课题进行工作原理和工艺动作分解，根据工艺动作和协调要求拟定运动循环图，进行执行机构选型，构思该机械运动方案，并进行的选择和评定，确定机械运动的总体方案，根据任务书中的技术参数，确定该机械传动系统的速比，作出机构运动简图，对相关执行机构的具体尺度进行分析与设计。要求有设计说明书一份，相关图纸一至两张。进度安排起止日期工作内容5.28-5.29构思该机械运动方案5.30.-5.31运动分析及作图6.2整理说明书参考资料1 朱理机械原理北京：高等教育出版社，2008：15-2002 邹慧君机械原理课程设计北京：高等教育出版社，2009：15-250第1章 工艺动作分解和工作原理1、根据任务书的要求，该机械的应有的工艺过程及运动形式为：(1) 需将瓶子推入导辊上，推头的运动轨迹如图1-1所示。图1-1 推瓶机构的推头轨迹图(2) 导辊的转动带动瓶的转动，其运动简图如图1-2所示。图1-2导辊的转动带动瓶的转动(3) 刷子的转动。其转动形式大致如图1-3所示。图1-3刷子的转动第2章.根据工艺动作和协调要求拟定运动循环图拟定运动循环图的目的是确定各机构执行构件动作的先后顺序、相位，以利于设计、装配和调试。3 推头的设计要求，推头在长为600mm的工作行程中，作速度为45mm/s的匀速直线运动，在工作段前后有平均速度为135mm/s的变速运动，回程时具有k=3的急回特性。凸轮机构的运动循环图如图2-1所示。凸轮1 基圆半径300MM 滚子半径40MM 升程600MM 最大压力角57.1467位移图 速度图加速度图 位移、速度、加速度线图图2-1 凸轮机构运动的循环图第3章.执行机构选型由上述分析可知，洗瓶机机构有三个运动：一为实现推动瓶子到导辊机构上的推瓶机构，二为实现清洗瓶子的刷子的旋转机构；三是实现带动瓶子旋转的导辊机构。此外，当各机构按运动循环图确定的相位关系安装以后应能作适当的调整，故在机构之间还需设置能调整相位的环节(也可能是机构)。主加压机构设计过程：实现推瓶机构的基本运动功能：1)推头的行程是600mm，速度是45mm/s。所以推程的时间就是13.3s，回程的速度是推程速度的3倍，就是135mm/s，时间就是4.4s。以电动机作为原动力，则推瓶机构应有运动缩小的功能2)因推瓶是往复运动，故机构要有运动交替的功能3)原动机的输出运动是转动，推头的运动是直移运动，所以机构要有运动转换的功能取上述三种必须具备的功能来组成机构方案。若每一功能仅由一类基本机构来实现，如图3-1所示，可组合成3*3*327种方案。图3-1压片机的功能-技术矩阵图按给定的条件，尽量使机构简单等等要求来选择方案。选出如下图3-2所示的三种方案作为评选方案。方案一 摇杆机构方案二 连杆机构方案三 凸轮铰链四杆机构图3-2推瓶机构的方案构思图第4章.机械运动方案的选择和评定图3-2所示的推瓶运动机构方案中的优缺点方案一：方案一的结构简单，成本低。但组合机构行程过长，生产效率较低不能满足要求。方案二：结构合理但运动轨迹不能满足要求，而且计算量要求过于复杂，精确度不高。方案三：（最终采纳方案）凸轮设计合理，行程满足设计要求，生产效率满足，偏差小，故采纳此设计方案。也只有方案三采用了凸轮机构。按照设计要求，每分钟要求清洗三个瓶子，所以在凸轮机构中分配轴2的转速为3r/min，选取额定转速为1440r/min的电动机，总传动比I总=1440/3=480r/min，传动系统采用3级减速机构，第一级为蜗轮蜗杆，选取传动比为80.第二级为齿轮减速，传动比为3.第三级为锥齿轮传动，传动比为2。选取齿轮m=4，Z1=23=Z3.Z2=29=Z4第5章.机械传动系统的速比和变速机构总传动比计算：I总=1440/3=480r/min （5-1）第一级为蜗轮蜗杆，选取传动比为80.第二级为齿轮减速，传动比为3.第三级为锥齿轮传动，传动比为2。机构运动简图如图5-1所示：传动机构图第6章.洗瓶机的机构运动简图综合本组党飞、林尚旗同学的机构选型，做出洗瓶机的总体机构运动简图，如图6-1所示图6-1洗瓶机的总体机构运动简图首先动力从电动机输出，因为需要的速度不是很高，所以要经过减速箱减速，再经过带传动传给齿轮1，齿轮一又传给齿轮2带动轴旋转。 导辊传动：由齿轮3带动齿轮4使外面一根导辊转动；再由齿轮4带动齿轮5，齿轮5 又带动齿轮6使里面那根导辊转动。因为齿轮4和齿轮6大小一样，齿轮5主要是保证两导辊转向一致，这样既保证速度一样，也保证了旋转方向一样。进瓶机构传动：进瓶机构借助齿轮4带动齿轮7，又由齿轮7带动的轴旋转，再由轴带动蜗轮蜗杆B，然后蜗轮蜗杆B带动齿轮9，再由齿轮9带动间歇机构槽轮完成瓶子的输进。洗瓶机构传动：洗瓶机构是通过齿轮6带动齿轮8，齿轮8带动轴转动，再由轴带动蜗轮蜗杆C，然后再通过蜗轮10传给齿轮13，而齿轮13通过左右各一个小齿轮（齿轮12和齿轮14）传给同尺寸的齿轮11和齿轮15，这样也保证了它们三个齿轮（齿轮11、齿轮13和齿轮15）转向、转速相同。三个齿轮又把动力传给刷子，通过三个外刷子的旋转来清洗瓶子的外表面。推瓶机构传动：由蜗轮蜗杆A带动齿轮16，再由齿轮16传给凸轮的齿轮，再由凸轮的齿轮带动凸轮-铰链四杆机构来实现推瓶机构往复运动。第7章机构的尺度设计（同组的、同学做送料机构、下冲头机构运动） 假设已知曲柄滑块机构的运动规律sj2(图a)，图b所示为该机构正处于滑快速度接近于零的位置曲柄摇杆机构的运动规律y1j1：如图c实线所示，而图d所示为该机构摇杆OAA正处于速度为零的位置。若将图bd所示的两个机构就在图示位置串联，则串联以后构件OAA和OAA成为一个构件(图e)，因此，第一个机构中的j1和第二个机构中的j2有如下关系:式中jo为一常数图7-1主加压机构设计原理图所以若将图c的坐标j1用j2表示则相当于曲线平移了一个距离j0(如虚线所示)。当sj2和y1j2如图b、c所示安排时，则沿图中箭头所示走向从y1得j2，由j2得s，而从此y1、s得到y1-s曲线上的一点，依此可得出一条y1-s曲线。从图a、c的局部放大图f中可知，在y1由bc0-a的区域内(转角约70)，滑块的位移s约在接近零的一个很小的范围(约o37mm)内运动，依靠运动副的间隙，可近似认为这时滑块是停歇的。由此看来，若使sj2曲线上s为零的附近的一段曲线交化比较平缓，y1jI曲线在y1的最小值附近的曲线也比较平缓的话，滑块近似停歇所占的y1角就比较大；又为了使构件AB受力小些，同时也使机构能得到比较合理的布置，可将曲柄摇扦机构OAABOB整个绕OA逆时针向转一个角度j0，如图g所示，这并不影响机构的运动性能，反而改善了构件AB的受力条件。根据上述分析该机构可按如下步骤设计：(1)确定曲柄滑块机构尺寸。根据曲柄滑块机构特性(图7-2a)，llr愈小，在s0处的位移变化愈大，所以应选较大的l；但l愈大，从s090、l00mm的位移所需曲柄的转角q也愈大；又因为曲柄是与曲柄摇杆机构中的摇杆串接的，而摇扦的转角应小于180，且希望取小一些为好。所以，应取一个合适的曲柄长度和l值，满足滑决有90100mm的行程而曲柄转角则在30左右同时在j2178182的范围内沿块位移不大于o4mm或更小(可近似看作滑块停歇)。 图7-2曲柄滑块机构和曲柄摇杆机构特性故取l1，按j2178182的范围内沿块位移不大于o4mm，计算得：L100， j2=32.5 图7-2 主加压机构尺寸计算原理图 (2)确定曲柄摇扦机构尺寸。如图7-2所示，在压片位置，机构应有较好的传动角。所以，当摇杆在OAA位置时，曲柄摇杆机构的连杆AB与OAA的夹角应接近90。此时，OB若选在AB的延长线上，则受力最小。故在此线上选一适当位置作OB。具体选定OB的位置时，可再考虑急回特性的要求，或摇杆速度接近零的区域中位移变化比较平缓的要求。它与机构尺寸的大致关系是：行程速度变化系数K愈大，在位置A时的位移变化较大，所以OB距点A远一些好，但又受到机构尺寸和急回特性的限制，不能取得太远。选定OB以后可定出与OAA两个位移j3、j4对应的OBB的两个位移y3y4。图7-3 主加压机构尺寸图如图7-3所示，经计算，得曲柄LOAB97.57mm, 连杆LAB508.8mm 摆杆LOALAC=320mm(其后，再对设计结果进行运动分析，可得到机构正确的运动规律)。最后，再回到运动循环图上，检查它与其它执行构件的运动有否干涉的情况出现。必要时可修正运动循环图。）.第8章,XXX机构速度与加速度分析（分析一至二个关键位置）第9章.参考资料第10章设计总结 经过一个星期的努力,我终于将机械设计课程设计做完了.在这次作业过程中,我遇到了许多困难,一遍又一遍的计算,一次又一次的设计方案修改这都暴露出了前期我在这方面的知识欠缺和经验不足. 尽管这次作业的时间是漫长的,过程是曲折的,但我的收获还是很大的.对我来说,收获最大的是方法和能力.那些分析和解决问题的方法与能力.在整个过程中,我发现像我们这些学生最最缺少的是经验,没有感性的认识,空有理论知识,有些东西很可能与实际脱节.总体来说,我觉得做这种类型的作业对我们的帮助还是很大的,它需要我们将学过的相关知识都系统地联系起来,从中暴露出自身的不足,以待改进.有时候,一个人的力量是有限的,合众人智慧,我相信我们的作品会更完美!1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO,2激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47. 基于单片机的GPS定位仪的研究与实现 48. 基于单片机的电液伺服控制系统 49. 用于单片机系统的MMC卡文件系统研制 50. 基于单片机的时控和计数系统性能优化的研究 51. 基于单片机和CPLD的粗光栅位移测量系统研究 52. 单片机控制的后备式方波UPS 53. 提升高职学生单片机应用能力的探究 54. 基于单片机控制的自动低频减载装置研究 55. 基于单片机控制的水下焊接电源的研究 56. 基于单片机的多通道数据采集系统 57. 基于uPSD3234单片机的氚表面污染测量仪的研制 58. 基于单片机的红外测油仪的研究 59. 96系列单片机仿真器研究与设计 60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造 61. 基于单片机的温度智能控制系统的设计与实现 62. 基于MSP430单片机的电梯门机控制器的研制 63. 基于单片机的气体测漏仪的研究 64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器 65. 基于单片机和DSP的变压器油色谱在线监测技术研究 66. 基于单片机的膛壁温度报警系统设计 67. 基于AVR单片机的低压无功补偿控制器的设计 68. 基于单片机船舶电力推进电机监测系统 69. 基于单片机网络的振动信号的采集系统 70. 基于单片机的大容量数据存储技术的应用研究 71. 基于单片机的叠图机研究与教学方法实践 72. 基于单片机嵌入式Web服务器技术的研究及实现 73. 基于AT89S52单片机的通用数据采集系统 74. 基于单片机的多道脉冲幅度分析仪研究 75. 机器人旋转电弧传感角焊缝跟踪单片机控制系统 76. 基于单片机的控制系统在PLC虚拟教学实验中的应用研究77. 基于单片机系统的网络通信研究与应用 78. 基于PIC16F877单片机的莫尔斯码自动译码系统设计与研究79. 基于单片机的模糊控制器在工业电阻炉上的应用研究 80. 基于双单片机冲床数控系统的研究与开发 81. 基于Cygnal单片机的C/OS-的研究82. 基于单片机的一体化智能差示扫描量热仪系统研究 83. 基于TCP/IP协议的单片机与Internet互联的研究与实现 84. 变频调速液压电梯单片机控制器的研究 85. 基于单片机-免疫计数器自动换样功能的研究与实现 86. 基于单片机的倒立摆控制系统设计与实现 87. 单片机嵌入式以太网防盗报警系统 88. 基于51单片机的嵌入式Internet系统的设计与实现 89. 单片机监测系统在挤压机上的应用 90. MSP430单片机在智能水表系统上的研究与应用 91. 基于单片机的嵌入式系统中TCP/IP协议栈的实现与应用92. 单片机在高楼恒压供水系统中的应用 93. 基于ATmega16单片机的流量控制器的开发 94. 基于MSP430单片机的远程抄表系统及智能网络水表的设计95. 基于MSP430单片机具有数据存储与回放功能的嵌入式电子血压计的设计 96. 基于单片机的氨分解率检测系统的研究与开发 97. 锅炉的单片机控制系统 98. 基于单片机控制的电磁振动式播种控制系统的设计 99. 基于单片机技术的WDR-01型聚氨酯导热系数测试仪的研制 100. 一种RISC结构8位单片机的设计与实现 101. 基于单片机的公寓用电智能管理系统设计 102. 基于单片机的温度测控系统在温室大棚中的设计与实现103. 基于MSP430单片机的数字化超声电源的研制 104. 基于ADC841单片机的防爆软起动综合控制器的研究105. 基于单片机控制的井下低爆综合保护系统的设计 106. 基于单片机的空调器故障诊断系统的设计研究 107. 单片机实现的寻呼机编码器 108. 单片机实现的鲁棒MRACS及其在液压系统中的应用研究 109. 自适应控制的单片机实现方法及基上隅角瓦斯积聚处理中的应用研究110. 基于单片机的锅炉智能控制器的设计与研究 111. 超精密机床床身隔振的单片机主动控制 112. PIC单片机在空调中的应用 113. 单片机控制力矩加载控制系统的研究 项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！单片机论文，毕业设计，毕业论文，单片机设计，硕士论文，研究生论文，单片机研究论文，单片机设计论文，优秀毕业论文，毕业论文设计，毕业过关论文，毕业设计，毕业设计说明，毕业论文，单片机论文，基于单片机论文，毕业论文终稿，毕业论文初稿，本文档支持完整下载，支持任意编辑！本文档全网独一无二，放心使用，下载这篇文档，定会成功！
