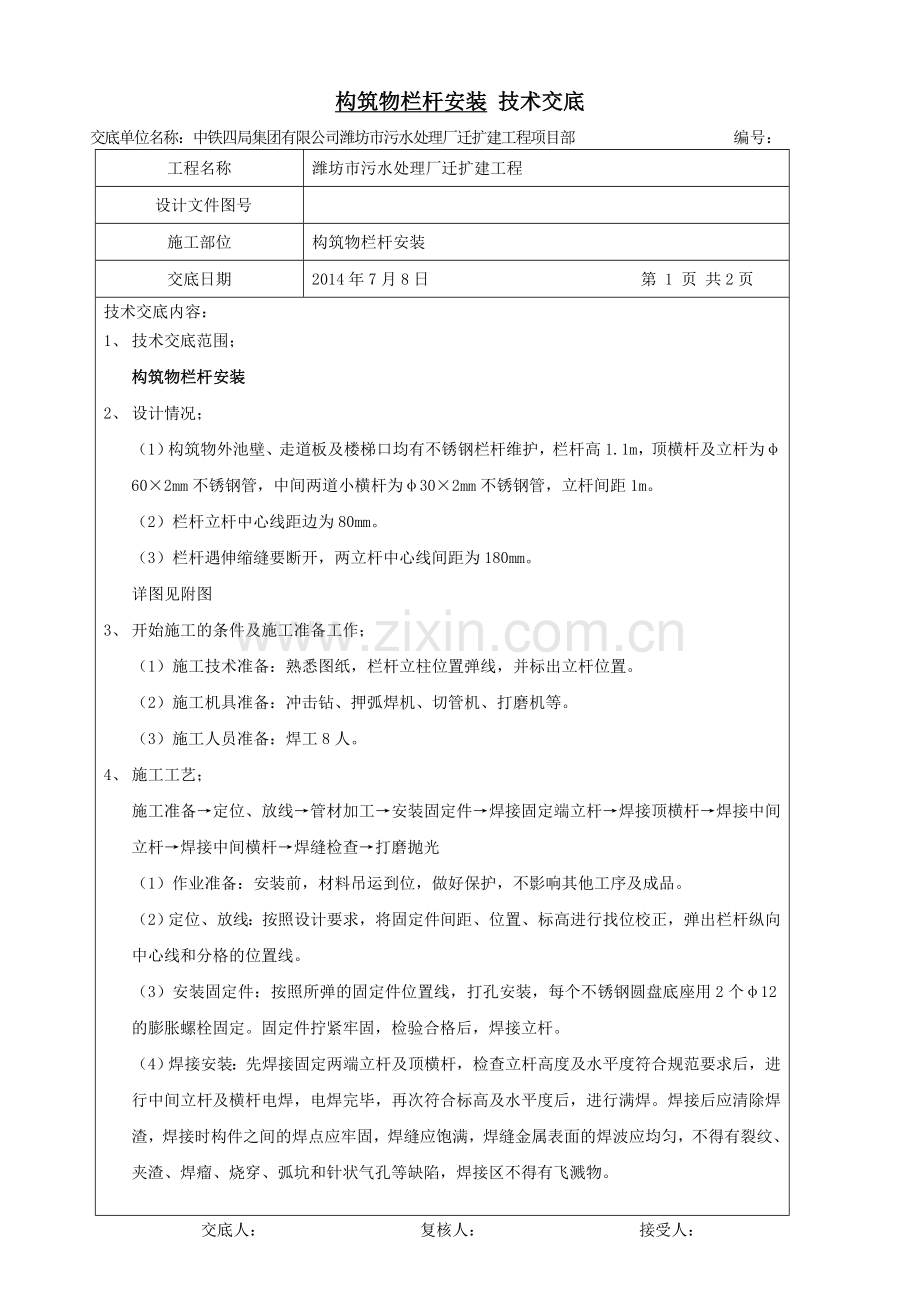

构筑物栏杆安装 技术交底
交底单位名称：中铁四局集团有限公司潍坊市污水处理厂迁扩建工程项目部 编号：
工程名称
潍坊市污水处理厂迁扩建工程
设计文件图号

施工部位
构筑物栏杆安装
交底日期
2014年7月8日 第 1 页 共2页
技术交底内容：
1、 技术交底范围；
构筑物栏杆安装
2、 设计情况；
（1）构筑物外池壁、走道板及楼梯口均有不锈钢栏杆维护，栏杆高1.1m，顶横杆及立杆为φ60×2mm不锈钢管，中间两道小横杆为φ30×2mm不锈钢管，立杆间距1m。
（2）栏杆立杆中心线距边为80mm。
（3）栏杆遇伸缩缝要断开，两立杆中心线间距为180mm。
详图见附图
3、 开始施工的条件及施工准备工作；
（1）施工技术准备：熟悉图纸，栏杆立柱位置弹线，并标出立杆位置。
（2）施工机具准备：冲击钻、押弧焊机、切管机、打磨机等。
（3）施工人员准备：焊工8人。
4、 施工工艺；
施工准备→定位、放线→管材加工→安装固定件→焊接固定端立杆→焊接顶横杆→焊接中间立杆→焊接中间横杆→焊缝检查→打磨抛光
（1）作业准备：安装前，材料吊运到位，做好保护，不影响其他工序及成品。
（2）定位、放线：按照设计要求，将固定件间距、位置、标高进行找位校正，弹出栏杆纵向中心线和分格的位置线。
（3）安装固定件：按照所弹的固定件位置线，打孔安装，每个不锈钢圆盘底座用2个φ12的膨胀螺栓固定。固定件拧紧牢固，检验合格后，焊接立杆。
（4）焊接安装：先焊接固定两端立杆及顶横杆，检查立杆高度及水平度符合规范要求后，进行中间立杆及横杆电焊，电焊完毕，再次符合标高及水平度后，进行满焊。焊接后应清除焊渣，焊接时构件之间的焊点应牢固，焊缝应饱满，焊缝金属表面的焊波应均匀，不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。

交底人： 复核人： 接受人：

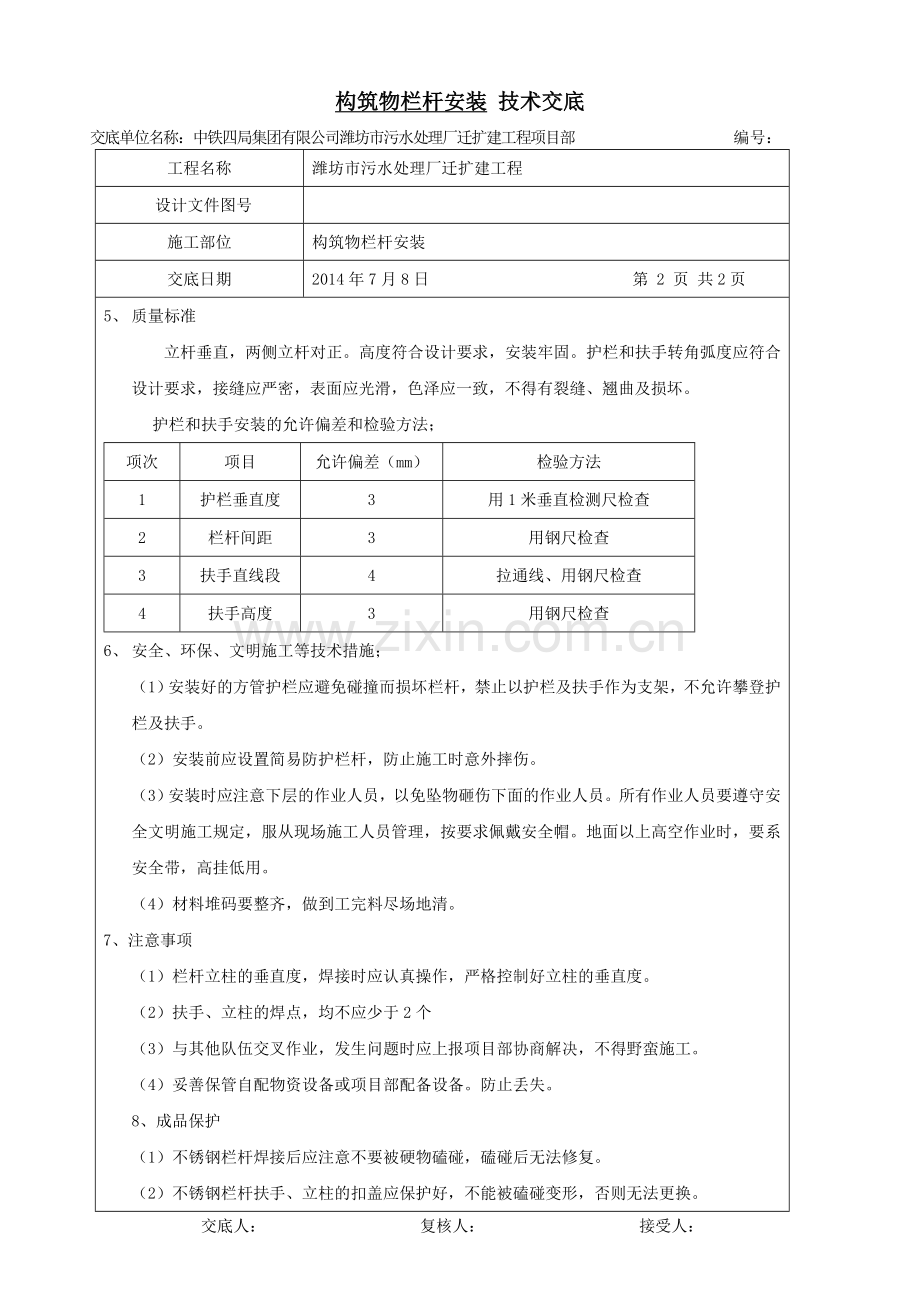

构筑物栏杆安装 技术交底
交底单位名称：中铁四局集团有限公司潍坊市污水处理厂迁扩建工程项目部 编号：
工程名称
潍坊市污水处理厂迁扩建工程
设计文件图号

施工部位
构筑物栏杆安装
交底日期
2014年7月8日 第 2 页 共2页
5、 质量标准
立杆垂直，两侧立杆对正。高度符合设计要求，安装牢固。护栏和扶手转角弧度应符合设计要求，接缝应严密，表面应光滑，色泽应一致，不得有裂缝、翘曲及损坏。
护栏和扶手安装的允许偏差和检验方法；
项次
项目
允许偏差（mm）
检验方法
1
护栏垂直度
3
用1米垂直检测尺检查
2
栏杆间距
3
用钢尺检查
3
扶手直线段
4
拉通线、用钢尺检查
4
扶手高度
3
用钢尺检查
6、 安全、环保、文明施工等技术措施；
（1）安装好的方管护栏应避免碰撞而损坏栏杆，禁止以护栏及扶手作为支架，不允许攀登护栏及扶手。
（2）安装前应设置简易防护栏杆，防止施工时意外摔伤。
（3）安装时应注意下层的作业人员，以免坠物砸伤下面的作业人员。所有作业人员要遵守安全文明施工规定，服从现场施工人员管理，按要求佩戴安全帽。地面以上高空作业时，要系安全带，高挂低用。
（4）材料堆码要整齐，做到工完料尽场地清。
7、注意事项
（1）栏杆立柱的垂直度，焊接时应认真操作，严格控制好立柱的垂直度。
（2）扶手、立柱的焊点，均不应少于2个
（3）与其他队伍交叉作业，发生问题时应上报项目部协商解决，不得野蛮施工。
（4）妥善保管自配物资设备或项目部配备设备。防止丢失。
8、成品保护
（1）不锈钢栏杆焊接后应注意不要被硬物磕碰，磕碰后无法修复。
（2）不锈钢栏杆扶手、立柱的扣盖应保护好，不能被磕碰变形，否则无法更换。
交底人： 复核人： 接受人：
