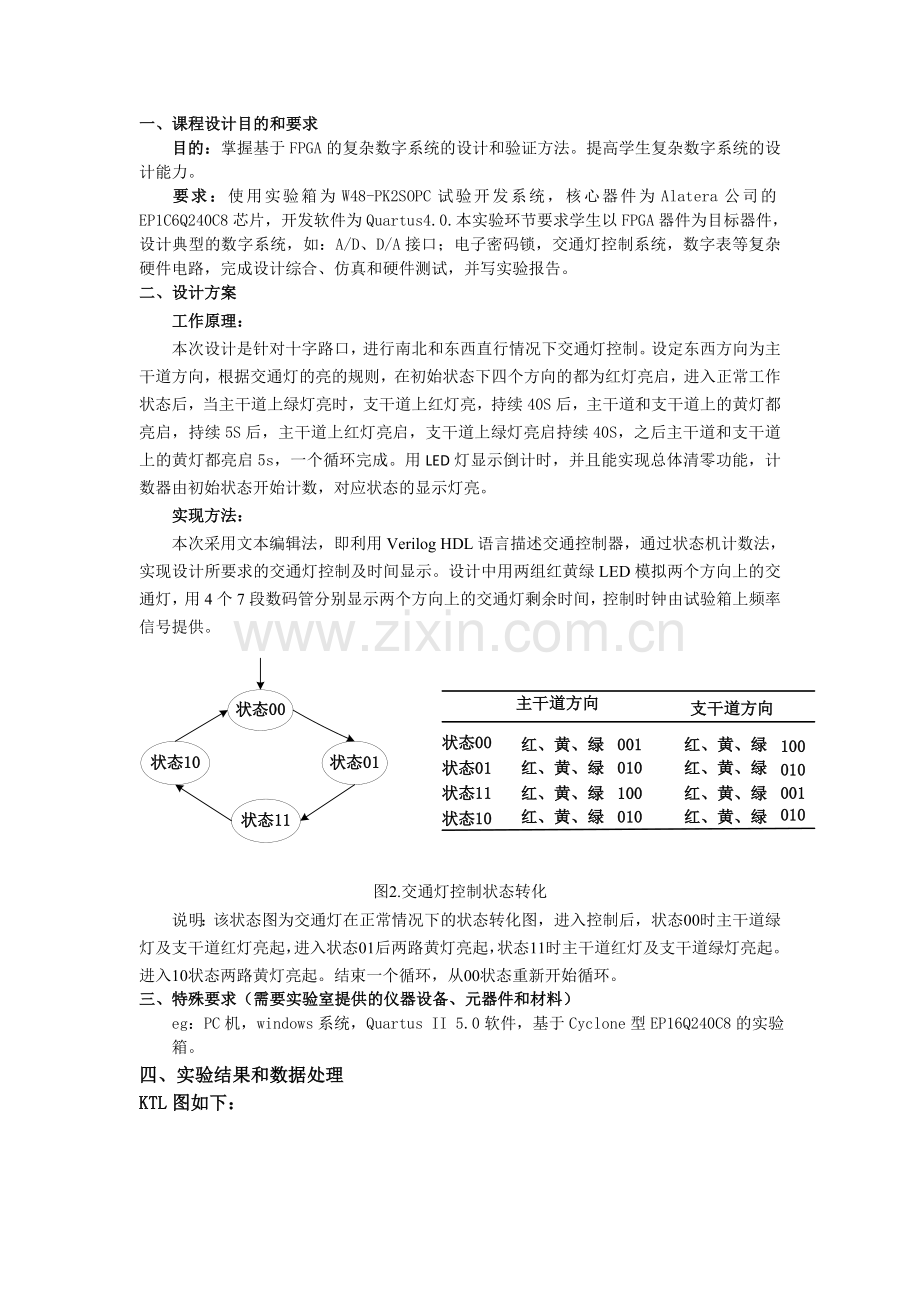

一、课程设计目的和要求
目的：掌握基于FPGA的复杂数字系统的设计和验证方法。提高学生复杂数字系统的设计能力。
要求：使用实验箱为W48-PK2SOPC试验开发系统，核心器件为Alatera公司的EP1C6Q240C8芯片，开发软件为Quartus4.0.本实验环节要求学生以FPGA器件为目标器件，设计典型的数字系统，如：A/D、D/A接口；电子密码锁，交通灯控制系统，数字表等复杂硬件电路，完成设计综合、仿真和硬件测试，并写实验报告。
二、设计方案
工作原理：
本次设计是针对十字路口，进行南北和东西直行情况下交通灯控制。设定东西方向为主干道方向，根据交通灯的亮的规则，在初始状态下四个方向的都为红灯亮启，进入正常工作状态后，当主干道上绿灯亮时，支干道上红灯亮，持续40S后，主干道和支干道上的黄灯都亮启，持续5S后，主干道上红灯亮启，支干道上绿灯亮启持续40S，之后主干道和支干道上的黄灯都亮启5s，一个循环完成。用LED灯显示倒计时，并且能实现总体清零功能，计数器由初始状态开始计数，对应状态的显示灯亮。
实现方法：
本次采用文本编辑法，即利用Verilog HDL语言描述交通控制器，通过状态机计数法，实现设计所要求的交通灯控制及时间显示。设计中用两组红黄绿LED模拟两个方向上的交通灯，用4个7段数码管分别显示两个方向上的交通灯剩余时间，控制时钟由试验箱上频率信号提供。

图2.交通灯控制状态转化
说明：该状态图为交通灯在正常情况下的状态转化图，进入控制后，状态00时主干道绿灯及支干道红灯亮起，进入状态01后两路黄灯亮起，状态11时主干道红灯及支干道绿灯亮起。进入10状态两路黄灯亮起。结束一个循环，从00状态重新开始循环。
三、特殊要求（需要实验室提供的仪器设备、元器件和材料）
eg：PC机，windows系统，Quartus II 5.0软件，基于Cyclone型EP16Q240C8的实验箱。
四、实验结果和数据处理
KTL图如下：

功能仿真截图如下：

由图可以看出，功能仿真不包括各元器件的延时。都是脉冲一来就改变。
时序仿真截图如下：

由图可以看出，时序仿真包括了各元器件的延时。脉冲到来时不马上改变状态。

使用硬件是要选对所使用的模块以及引脚，以下为本实验中所选用的模块以及输入输出所接上的引脚：

附图2-11 实验电路结构图NO.9
结构图上的信号名
PIO0-7
PIO8-15
PIO16-23
PIO24-31
PIO32-39
对应芯片的引脚号
233－240
1－4，
6,7,8,12
13－20
21,41,128,
132－136
137－141，
158－160
引脚名称
I/O0-7
I/O8-15
I/O16-23
I/O24-31
I/O32-39
附表2－10 结构图NO.9对应管脚图

五：实验心得：
1. Error: Verilog HDL error at traffic11.v(3): variable "num1" has mixed blocking and nonblocking Procedural Assignments -- must be all blocking or all nonblocking assignments。
后来检查发现是else num1[3:0]=num1[3:0]-1;这段语句要改为else num1[3:0]<=num1[3:0]-1;因为粗心大意少了一个<.导致变成阻塞赋值，和前面的设置不统一。而在这里我们希望综合成时序逻辑的电路结构，所以应该采用非阻塞赋值。
2．Error (10028): Can't resolve multiple constant drivers for net这个错误让我知道了在并行语句中不能对同一信号进行赋值，因为这是可综合的要求。
3.由两个仿真图，即功能仿真和时序仿真图学习到了这两者的不同，时序仿真图经过综合后会对元器件的延时作出反应。
4.时间设置不同数码管会显示16进制的ABCDEF出来，而我们这里的目的是让它显示0～9，所以设置的范围只能是0000~1001。

附具体实现程序：
module traffic11(en,clk,rst1,num1,num2,light1,light2);
input en,clk,rst1;
output[7:0] num1,num2; //两个干道上的倒计时显示
output[2:0] light1,light2; //light1控制主干道的3个灯 light2控制支干道的3个灯
reg tim1,tim2;
reg[1:0]state1,state2,ste;
reg[2:0]light1,light2; //两个干道上的6个灯亮的时间
reg[3:0]num;
reg[6:0]counter;
reg[7:0] num1,num2;
reg[7:0] red1,green1,yellow1,red2,green2,yellow2;

always @(en)
if(!en)
begin //设计计数初值
red1<=8'b01000000; //红灯倒计时为40s
green1<=8'b01000000; //绿灯倒计时为40s
yellow1<=8'b00000101; //黄灯倒计时为5s
red2<=8'b01000000;
green2<=8'b01000000;
yellow2<=8'b00000101;
end

always @(posedge clk )
begin
if(!en)
begin //使能有效开始控制计数
if(!tim1) //开始控制
begin //主干道交通灯点亮控制
tim1<=1;
case(state1)
2'b00:begin num1<=green1;light1<=3'b001;state1<=2'b01;end
2'b01:begin num1<=yellow1;light1<=3'b010;state1<=2'b11;end
2'b11:begin num1<=red1;light1<=3'b100;state1<=2'b10;end
2'b10:begin num1<=yellow1;light1<=3'b010;state1<=2'b00;end
default:light1<=3'b100;
endcase
end
else
begin //倒数计时
if(num1>0)
if(num1[3:0]==0)
begin
num1[3:0]<=4'b1001; num1[7:4]<=num1[7:4]-1;
end
else num1[3:0]<=num1[3:0]-1;
if(num1==1) tim1<=0;
end
end
else
begin
light1<=3'b010;
num1=2'b00;
tim1<=0;
end
end

always @(posedge clk )
begin
if(!en)
begin
if(!tim2)
begin
tim2<=1;
case(state1)
2'b00:begin num2<=red2;light2<=3'b100;state2<=2'b01;end
2'b01:begin num2<=yellow2;light2<=3'b010;state2<=2'b11;end
2'b11:begin num2<=green2;light2<=3'b001;state2<=2'b10;end
2'b10:begin num2<=yellow2;light2<=3'b010;state2<=2'b00;end
default:light2<=3'b100;
endcase
end
else
begin //倒数计时
if(num2>0)
if(num2[3:0]==0)
begin
num2[3:0]<=4'b1001; num2[7:4]<=num2[7:4]-1;
end
else num2[3:0]<=num2[3:0]-1;
if(num2==1) tim2<=0;
end
end
else
begin
tim2<=0;
state2<=2'b00;
light2<=3'b010;
end
end
endmodule
