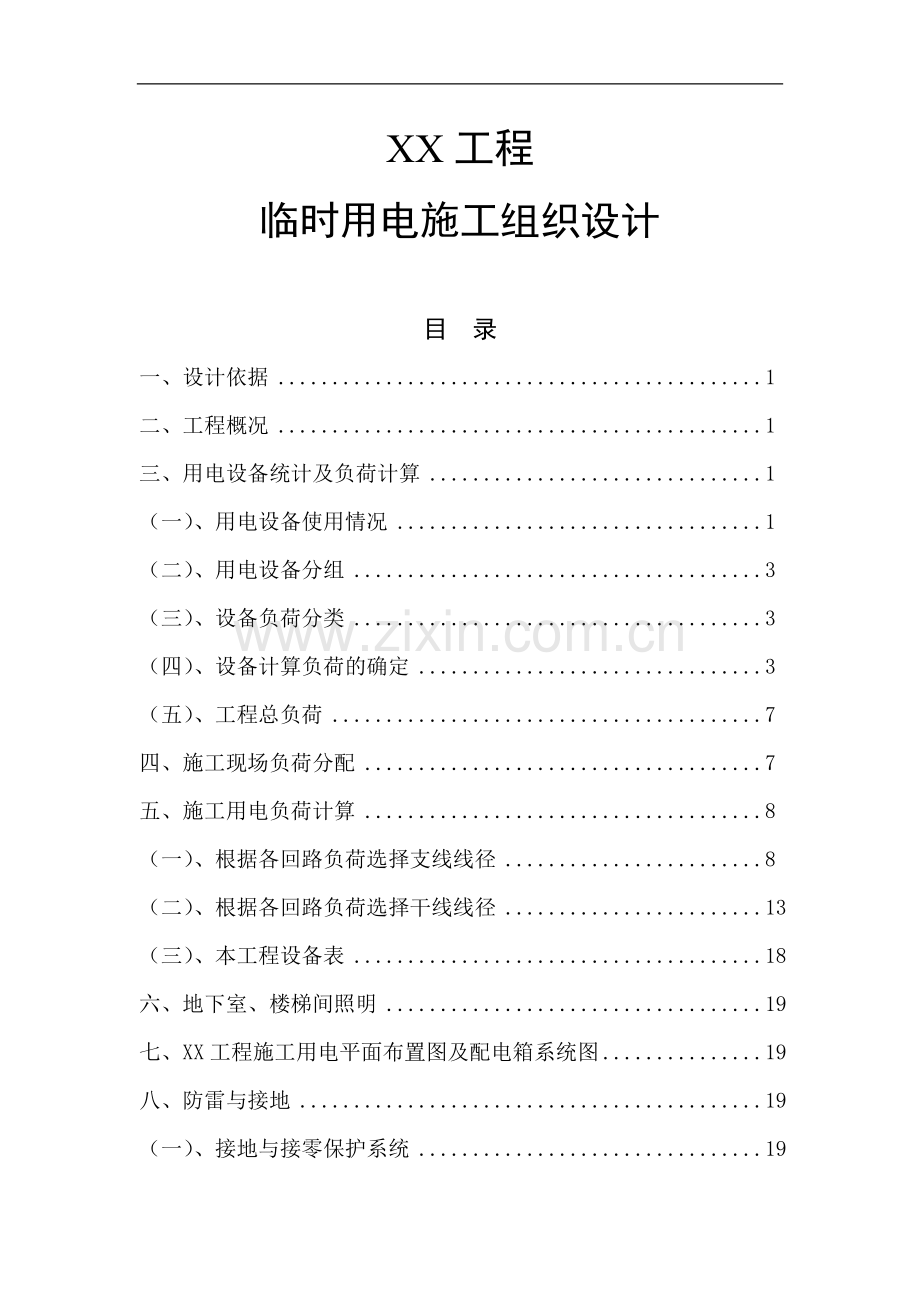

XX工程
临时用电施工组织设计
目 录
一、设计依据 1
二、工程概况 1
三、用电设备统计及负荷计算 1
（一）、用电设备使用情况 1
（二）、用电设备分组 3
（三）、设备负荷分类 3
（四）、设备计算负荷的确定 3
（五）、工程总负荷 7
四、施工现场负荷分配 7
五、施工用电负荷计算 8
（一）、根据各回路负荷选择支线线径 8
（二）、根据各回路负荷选择干线线径 13
（三）、本工程设备表 18
六、地下室、楼梯间照明 19
七、XX工程施工用电平面布置图及配电箱系统图 19
八、防雷与接地 19
（一）、接地与接零保护系统 19
（二）、防雷 20
九、安全用电技术措施 21
（一）、配电箱与开关箱 20
（二）、施工现场配电要求 22
十、电气防火措施 26
十一、施工现场安全用电管理规定 27
十二、建立健全临时用电技术档案 28
十三、事故应急预案 28
十四、施工临时用电危险源识别评价及分析 32
附表1 施工机具验收表 36
附表2接地电阻测验记录 37
附表3电工日常巡视维修工作记录 38
附表4绝缘电线载流量表 39
附表5配电箱每旬专项检查记录表 40
附图：配电箱系统图（附图一～附图十四）
施工区临时用电平面布置图（附图十五）
39
一、 设计依据：
（1）《建筑工程施工现场供用电安全规范》GB50194－93
（2）《施工现场临时用电安全技术规范》JGJ46－2005
（3）《建筑施工安全检查标准》 JGJ59-99
（4）《通用用电设备配电设计规范》GB50055-93
（5）业主现场已提供800KVA和630KVA箱式变压器各一台
（6）施工现场临时用电设备负荷和施工现场平面布置图
二、 工程概况
本工程为一类高层民用建筑，地下二层，地上8幢为住宅，建筑总高度为XX米，建筑面积约XX平方米，本工程施工用电具有负荷大、线路长、用电设备较分散的特点，建设单位提供了800KVA和630KVA变压器各一台，并设在现场施工道路西边。施工现场周围无影响安全用电因素。所有配电电缆均采用穿电缆保护管埋地敷设，埋设深度应大于等于0.7m并在拐弯处设接线井，通过道路等处采用套钢管保护。电缆接头设于地面以上专用接线盒内，并做绝缘包扎，接线盒应能防水、防尘、防机械损伤，金属接线盒应作保护接零。本工程采用TN-S 专用保护接零系统。临时施工用电设三级配电二级保护，即箱式变压器—分配电箱—开关箱，实行一机一箱一闸一漏电。
三、用电设备统计及负荷计算：
（一）、用电设备使用情况（见样表1）：
样表1（备注：表内数字为参考值）
序号
设备名称
型号规格
数量
国别产地
制造年份
额定功率(KW/KVA)
生产能力
用于施工部位
备注
1
塔 机
2
川建
05年
50KW
基础、主体
2
塔 机
3
川建
05年
65KW
基础、主体
3
人货电梯
10
川 建
06年
40KW
主体、装修
4
对焊机
5
成都焊机厂
04年
100KVA
基础、主体
5
电渣压力焊机
10
成都
焊机厂
06年
34KVA
基础、主体
6
交流电弧焊机
14
成都
焊机厂
06年
23KVA
基础、主体
7
钢筋弯曲机
20
重 庆
04年
3KW
基础、主体
8
钢筋切断机
10
重 庆
05年
7KW
基础、主体
9
钢筋调直机
2
重 庆
05年
9KW
基础、主体
10
插入式振动器
30
川 建
08年
1.1KW
基础、主体
11
潜水泵
10
四川眉山
08年
1.5KW
全阶段
12
砼输送泵
4
湖南长沙
05年
110KW
40~60m3/h
基础、主体
13
刨木机
4
川 建
06年
7.5KW
基础、主体
14
圆盘锯
4
川 建
06年
3KW
基础、主体
15
砼搅拌机
15
川 建
05年
20KW
20m3/台班
装修
16
高扬程水泵
12
川 建
05年
7.5KW
装修
17
宿舍
140
0.5KW
临设
18
办公室
10
3KW
临设
19
食堂
1
55KW
临设
20
淋浴热水器
1
36KW
临设
21
开水器
2
18KW
临设
（二）、用电设备分组需要系数（见样表2）：
样表2（备注：表内数字为参考值）
序号
用电设备组名称
设备名称
数量
单台负荷（Kw/KVA）
需要系数
功率因数
1
塔式起重机
塔机
2
50Kw
0.2～0.5
0.6
塔机
3
60Kw
2
提升机
人货电梯
10
40Kw
0.3
0.6
3
对焊机
对焊机
5
100KVA
0.35
0.5
4
交流弧焊机
交流弧焊机
14
23KVA
0.35
0.5
电渣压力焊机
10
34KVA
5
钢筋机械设备
钢筋弯曲机
20
3Kw
0.2～0.5
0.6
钢筋切断机
10
7Kw
钢筋调直机
2
9Kw
6
移动式机械
插入式振动泵
30
1.1Kw
0.1
0.45
7
泵
高扬程水泵
12
7.5Kw
0.7
0.7
潜水泵
10
1.5Kw
砼输送泵
4
110Kw
0.5～0.7
0.75
8
木工机械设备
刨木机
4
7.5Kw
0.2～0.5
0.6
圆盘锯
4
3Kw
9
砂浆搅拌机
砼搅拌机
15
20Kw
0.4～0.6
0.6
10
电气照明
工人宿舍
140
0.5Kw
0.7～0.9
0.9
办公室
10
3Kw
食堂
1
55Kw
淋浴热水器
1
36Kw
开水器
2
18Kw
（三）、设备负荷分类：
⑴电动机：三相额定电压为380V；
⑵电焊机、对焊机、电渣压力焊机，二相额定电压为380V；
⑶照明额定电压为220V，平衡分配于三相线路中。
（四）、设备计算负荷的确定
1. 塔式起重机（5台）：
2. 人货电梯（10台）
3. 对焊机（4台）
4. 电渣压力焊机（10台）：
5. 交流电弧焊机（14台）
6. 钢筋机械（弯曲20台×3kw、切断机10台×7kw、调直机2台×9kw）：
7. 振动器（30台）：
8. 水泵（140米扬程水泵12台×7.5kw、潜水泵10台×1.5kw）：
9. 砼泵机（4台）：
10. 木工机具（刨木机6台×7.5kw、圆盘锯6台×3kw）：
11. 搅拌机（15台）
12. 生活区（227KW）
各组施工机具总计算负荷及总计算电流：
总负荷同时系统KX取0.8，则
（五）、工程总负荷
XX工程施工用电总负荷为Sjs总=1648KVA，建设单位提供变压器额定容量ST =1430KVA，Sjs总≧ST，负荷不能满足现场需要，由建设单位另备500KW（型号：康明斯KTA38-G2A）发电机1台解决用电高峰供电容量不够的问题。
四、施工现场负荷分配：
（一）、根据设备用电情况，施工区总共设一级配电柜6台，从配电房低压端引出五个回路，电线、电缆、穿线至施工现场一级配电柜，具体如下：
1、 N1回路至M1一级配电柜，供16栋、17栋人货电梯、塔吊、砼泵车和楼层施工用电以及钢筋房施工用电。；
2、 N2回路至M2一级配电柜，供18栋、19栋人货电梯、塔吊、砼泵车和楼层施工用电以及钢筋房施工用电；
3、 N3回路至M3一级配电柜，供20栋、21栋人货电梯、塔吊、砼泵车和楼层施工用电以及钢筋房施工用电；
4、 N4回路至M4一级配电柜，供22栋人货电梯、塔吊和楼层施工用电以及钢筋房施工用电；
5、 N5回路至M5一级配电柜，供15栋人货电梯、塔吊和楼层施工用电；
6、 N6回路至M6一级配电柜，供生活区用电。
（二）、各一级配电柜分别设6个回路：
1、 L1回路供钢筋房、楼层施工用电；
2、 L2回路供泵机、楼层施工用电；
3、 L3回路供泵机用电；
4、 L4回路供塔吊用电；
5、 L5回路供人货电梯用电；
6、 L6回路供人货电梯用电。
五、施工用电负荷计算：
（一）、根据各回路负荷选择支线线径：
1、L1回路供钢筋房、楼层施工用电：
钢筋房施工用电（对焊机1台，钢筋调直机1台，钢筋弯曲机4台，钢筋切断机2台）：
①、对焊机1台 Sn=100KVA COSj=0.5 则tgj=1.732 额定暂载率∑n=60%，单相负荷，等效三相负荷为Ps
Pc=Ps== KW
Qc= Pc tgj=67×1.732=115 Kvar
Ic===204 A
②、交流电弧焊机 3台
对于单台 Sn=23KVA COSj=0.5 则tgj=1.732 额定暂载率∑n=60%，单相负荷，等效三相负荷为Ps
Pc=Ps== KW
Qc= Pc tgj=15×1.732=27 Kvar
Ic===46 A
对于三台电焊机组 取Kx＝0.60
Pzc=Kx×3×Pc=0.6×3×15=27 KW
Qzc= Kx×3×Qc =0.6×3×27=48.6 Kvar
Szc===56 KVA
Izc===82 A
③、钢筋调直机1台，钢筋弯曲机4台，钢筋切断机2台
∑P=9+12+14=35 KW
取Kx＝0.50 取COSj=0.60 则tgj=1.334
Pzc=Kx×∑P=17.5 KW
∑Q=∑P× tgj=17.5×1.334=23 Kvar
Szc===29 KVA
Izc===44.3 A
④、钢筋房照明 Pc=Ps=5KW
取Kx=0.9 COS j =1 tg =0
Pc= Kx ×Ps=0. 9×5=4.5KW
Qc=0Kvar
Ic===6.84 A
⑤、钢筋加工房总负荷 取Kx=0.8
∑P=0.8×（67+27+17.5+5）＝93.2 KW
∑Q=0.8×(115+48.6+23)=149 Kvar
S===176 KVA
COSj===0.53
∑I===267 A
⑥、楼层施工机械（总共插入式振动器台6台，高扬程水泵2台，潜水泵2台，砼搅拌机3台），取Kx=0.5
∑P = Kx×∑P=0. 5×（1.1×6+9×2+20×3）=42.3kw
∑Q = Kx×∑Q=0.5×（2.2×6+9.2×2+27×3）=56.3kvar
S===70 KVA
COSj===0.6
∑I===107 A
⑦、电渣压力焊机2台，取Kx＝0.5 则
Pzc＝0.5×2Pc=0.5×2×23=23 KW
Qzc＝0.5×2Qc=0.5×2×40=40 Kvar
Szc===60 KVA
Izc===91 A
⑧、回路总计负荷，取Kx=0.8
∑P=0.8×（93.2+42.3+23）＝0.8×157.6=126.8 KW
∑Q=0.8×（149+56.3+40）=0.8×245.3=196.24 Kvar
S===234 KVA
COSj===0.54
∑I===357A
根据计算电流选线径：查表4得BLV-0.6/1KV-4*150+1*95 符合要求。
2、L2回路供泵机、楼层施工用电：
①、砼泵机1台（110kw）：
Pzc =110kw
Qzc = 97kvar
S===147 KVA
COSj===0.75
∑I===223 A
②、楼层施工用电同L1回路
③、回路总计负荷
∑P=0.8×（110+42.3+15.41）＝0.8×167.71=134 KW
∑Q=0.8×（97+56.3+30.56）=0.8×183.86=147 Kvar
S===199 KVA
COSj===0.67
∑I===304 A
根据计算电流选线径：查表4得BLV-0.6/1KV-4*150+1*95 符合要求。
3、L3回路供泵机用电：
砼泵机1台（110kw）：
Pzc =110kw
Qzc = 97kvar
S===147 KVA
COSj===0.75
∑I===223 A
根据计算电流选线径：查表4得BLV-0.6/1KV-4*95+1*50 符合要求。
4、L4回路供塔吊用电：
Pzc =50kw
Qzc =67kvar
S===84 KVA
COSj===0.6
∑I===127 A
根据计算电流选线径：查表4得BLV-0.6/1KV-4*35+1*16 符合要求。
5、L5回路供人货电梯用电
Pzc =40kw
Qzc = 53.36kvar
S===67 KVA
COSj===0.6
∑I===101 A
根据计算电流选线径：查表4得BLV-0.6/1KV-4*25+1*16 符合要求。
6、L6回路同L5回路供人货电梯用电
（二）、根据各回路负荷选择干线线径：
1、N1回路：人货电梯2台，塔吊1台，砼输送泵2台，钢筋房施工用电（钢筋调直机1台，钢筋弯曲机4台，钢筋切断机2台），楼层施工机械（总共电渣压力焊机2台，插入式振动器台6台，高扬程水泵2台，潜水泵2台，砼搅拌机3台，交流电弧焊机3台），木工机具（刨木机1台×7.5kw、圆盘锯1台×3kw），取Kx=0.6
Pc=Kx×∑P
=0.5×（56+50+17+18+165+42.3+5.25+70.54）
=0.5×424.09
=212.05kw
Qc= Kx×∑Q
=0.5×(75+67+146+28.8+31+56.3+7+114.95)
=0.5×526.05
=263.03kvar
Sc===337.86 KVA
COSj===0.63
Ic===511 A
根据计算电流选线径：查表4得BLV-0.6/1KV-4*240+1*150 符合要求。
2、N2回路：人货电梯2台，塔吊1台，砼输送泵1台，钢筋房施工用电（钢筋调直机1台，钢筋弯曲机4台，钢筋切断机2台），对焊机1台，交流电弧焊机3台，电渣压力焊机2台，楼层施工机械（总共插入式振动器台6台，高扬程水泵2台，潜水泵2台，砼搅拌机3台），木工机具（刨木机1台×7.5kw、圆盘锯1台×3kw），取Kx=0.6
Pc=Kx×∑P
=0.5×（56+60+110+9.5+40.5+17+18+42.3+5.25）
=0.5×359
=179.5 kw
Qc= Kx×∑Q
=0.5×(75+80+97+23+70+28.8+31+56.3+7)
=0.5×468.1
=234.05 kvar
Sc===295KVA
COSj===0.61
Ic===447A
根据计算电流选线径：查表4得BLV-0.6/1KV-4*240+1*150 符合要求。
3、N3回路：人货电梯2台，塔吊1台，砼输送泵1台，钢筋房施工用电（钢筋调直机1台，钢筋弯曲机4台，钢筋切断机2台），对焊机1台，交流电弧焊机3台，电渣压力焊机2台，楼层施工机械（总共插入式振动器台6台，高扬程水泵2台，潜水泵2台，砼搅拌机3台），木工机具（刨木机1台×7.5kw、圆盘锯1台×3kw），取Kx=0.6
Pc=Kx×∑P
=0.5×（56+60+110+9.5+40.5+17+18+42.3+5.25）
=0.5×359
=179.5 kw
Qc= Kx×∑Q
=0.5×(75+80+97+23+70+28.8+31+56.3+7)
=0.5×468.1
=234.05 kvar
Sc===295KVA
COSj===0.61
Ic===447A
根据计算电流选线径：查表4得BLV-0.6/1KV-4*240+1*150 符合要求。
4、N4回路：人货电梯2台，塔吊1台，钢筋房施工用电（钢筋调直机1台，钢筋弯曲机4台，钢筋切断机2台），对焊机1台，交流电弧焊机3台，电渣压力焊机2台，楼层施工机械（总共插入式振动器台6台，高扬程水泵2台，潜水泵2台，砼搅拌机3台），木工机具（刨木机1台×7.5kw、圆盘锯1台×3kw），取Kx=0.65
Pc=Kx×∑P
=0.65×（56+60+9.5+40.5+17+18+42.3+5.25）
=0.65×248.55
=162kw
Qc= Kx×∑Q
=0.65×(75+80+23+70+28.8+31+56.3+7)
=0.65×371.1
=241kvar
Sc===290KVA
COSj===0.56
Ic===440A
根据计算电流选线径：查表4得BLV-0.6/1KV-4*240+1*150 符合要求。
5、N5回路：人货电梯2台，塔吊1台，交流电弧焊机3台，电渣压力焊机2台，楼层施工机械（总共插入式振动器台6台，高扬程水泵2台，潜水泵2台，砼搅拌机3台），取Kx=0.8
Pc=Kx×∑P
=0.8×（56+60+19.89+15.41+42.3）
=0.8×193.6
=155kw
Qc= Kx×∑Q
=0.8×(75+80+25.18+30.56+56.3)
=0.8×267.04
=214kvar
Sc===264KVA
COSj===0.59
Ic===399A
根据计算电流选线径：查表4得BLV-0.6/1KV-4*185+1*95 符合要求。
6、N6回路：办公区、宿舍区及食堂用电，取Kx＝0.70 取COSjz=0.9 则tgj=0.484
Pc=Kx×∑P
=0.7×（0.5×140+3×10+55+36+18×2）
=0.7×227
=159kw
Qc= Pc×tgj=159×0.484
=77kvar
Sc===177KVA
Ic===268A
根据计算电流选线径：查表4得BLV-0.6/1KV-4*120+1*70符合要求。
（三）、本工程设备表
序号
设备名称
单位
数量
备注
1
一级配电柜
台
6
采用正泰电器
2
二级配电箱
台
104
采用正泰电器
3
泵机、对焊机三级配电箱
台
10
采用正泰电器
4
塔机、人货电梯三级配电箱
台
30
采用正泰电器
5
断料机、弯曲机、普通三级配电箱
台
114
采用正泰电器
6
三级楼层照明配电箱
台
96
采用正泰电器
7
三级照明配电箱
台
5
采用正泰电器
8
三级塔吊照明配电箱
台
6
采用正泰电器
9
三级振动泵配电箱
台
4
采用正泰电器
10
办公区照明箱
台
1
采用正泰电器
11
宿舍区照明箱
台
5
采用正泰电器
12
临时用电铝芯电缆BLV4*240+1*120
米
490
13
临时用电铝芯电缆BLV4*150+1*70
米
542
14
临时用电铜芯电缆YJV3*25+2*16
米
360
15
临时用电铜芯电缆YJV4*16+1*10
米
590
16
临时用电铜芯电缆YJV4*120+1*70
米
52
六、地下室、楼梯间照明
按每8米间距布置一盏60W/36V低压灯，地下室共设15台36V双绕组安全隔离变压器，容量按具体布置灯具数量选择。各栋楼梯间设一组36V照明回路，在各栋各层楼梯间设置一盏60W/36V低压灯并带保护罩，满足楼梯间施工照明要求
七、XX工程施工用电平面布置图及配电箱系统图（详附图一～附图十五）
八、防雷与接地
（一）、接地与接零保护系统
1、本工程采用TN-S专用保护接零系统。
2、TN-S 系统的保护零线应由总配电箱电源侧引出，在任何地方不与工作零线有电气连接，并且保护零线应单独敷设，不得装设任何开关与熔断器。施工现场的M1、M2、M3、M4、M5、M6一级配电柜和开关箱等处必须与保护零线连接。
3、TN-S 系统中的保护零线必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。
4、配电箱处的重复接地线应与保护零线相连接，接地电阻应不大于10欧，引出的PE线应采用线不小于BV-25mm2，接地线应采用绿黄双色线。
5、重复接地采用L50×50×5 镀锌角钢作接地体和40×4 镀锌扁钢作接地线（或相应的镀锌钢管及元钢），不得用铝材或螺纹钢作接地材料。本工程接地装置埋设深度应大于0.5m。
6、配电装置和电动机械相连接的PE线应为截面不小于2.5mm2的绝缘多股铜线。手持式电动工具的PE线应为截面不小于1.5mm2的绝缘多股铜线。
（二）、防雷
1、施工现场的塔吊、人货梯、井字架、龙门架等大型机械设备及钢脚手架和正在施工的在建工程等的金属结构，均应装设防雷装置。防雷装置的引下线及大型机械设备构架均应重复接地，接地电阻≤10欧。
2、机械设备或设施的防雷引下线可利用该设备或设施的金属结构体，但应保证电气连接。
3、施工现场塔吊或人货梯的避雷引下线采用不小于35mm2的BVR绿黄双色线。
4、施工现场内所有防雷装置的冲击接地电阻值不得大于30欧.
5、做防雷接地机械上的电气设备。所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体。但接地电阻应符合重复接地电阻值的要求。
6、生活区宿舍及办公区
九、安全用电技术措施
（一）、配电箱与开关箱
1、本工程临时用电采用TN-S三相五线制。实行三级配电、两级保护。
（1）、三级配电：总配电箱（一级） 分配电箱（二级） 开关（末端）箱（三级）
（2）、两级保护：本工程在一级配电柜设总漏电保护器，在三级开关（末端）箱内必须设漏电保护器。
（3）、漏电电流要求：一级配电柜：漏电电流及动作时间：150mA, 0.2S；
（4）、三级开关箱：漏电电流及动作时间：30mA,0.1S；
（5）、门口冲洗及水泵房等潮湿场所三级开关箱内：漏电电流及动作时间：15mA,0.1S。
2、配电箱的材质和安置要求
（1）、配电箱、开关箱采用铁板制作，铁板的厚度大于1.5mm。
（2）、一级配电柜为落地式安装；其余二级配电箱、开关箱为挂墙式安装，下底与地面的垂直距离大于1.3m，小于1.5m；移动式配电箱、开关箱的下底与地面的垂直距离大于0.6m，小于1.5m。
（3）、分配电箱与开关箱的距离不超过30m。开关箱与其控制的固定式用电设备的水平距离不超过3m。
（4）、配电箱、开关箱装设在干燥、通风及常温场所并配置干粉灭火器。
（5）、 配电箱周围有二人同时工作的空间和通道，无任何妨碍操作及维修工作的物品；无灌木、杂草。
（6）、配电箱、开关箱有防雨、防尘设施，有门锁。
（7）、动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电箱时，动力和照明应分路配电；动力开关箱和照明开关箱必须分设。
3、配电箱、开关箱装设的电器要求
（1）、箱内安装是左大右小，大容量的控制开关和熔断器装设在左面，小容量的开关器安装在右面。
（2）、配电箱内的电器必须可靠、完好，严禁使用破损，不合格的电器，并且应安装在非木质的绝缘安装板上。
（3）、配电箱、开关箱及其内部开关电器的所有正常不带电的金属部件均作可靠的保护接零。保护接零采用标准的黄/绿双色线及专用接线板连接，与工作零线有明显的区别。
（4）、配电箱、开关箱电源导线的进出为下进下出。
（5）、导线的进、出口处，加强绝缘，并将导线卡固。
（6）、配电箱、开关箱内的连接线必须采用铜芯线。
（7）、配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱体必须通过采用编织软铜线做电气连接。
（8）、所有配电箱，均标明其名称、用途，并作分路标记。
（9）、配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。
（二）、施工现场配电要求
1、电焊机自动开关选用带漏电保护电机型自动空气断路器。总配电箱和开关箱内的漏电保护器的额定漏电动作、电流和时间应合理配置使之具有分级、分段保护功能。
2、各配电线路、配电箱内的电器配置根据负荷大、小计算来确定线径、电器开关、漏电保护器，并匹配设置。
3、总配电柜内的动力、办公生活照明分别设置自动开关。现场动力分配电箱和照明分配电箱分别设置。
4、现场机电设备实行一机一闸、一漏一箱，严禁设备未通过三级开关箱越级在二级分配电箱内搭取电源。
5、施工现场的垂直运输设备（塔机），配置专用的电源箱及供电线路，严禁其它设备在此线路搭取电源使用。
6、现场所有设备都必须作保护零线电气连接。碘钨灯线必须是三根线，并在金属壳上作保护零线电气连接。
7、PE线所用材质与相线、工作零线（N线）相同时。其最小截面应符合下表规定：
相线芯线截面S（mm2）
PE线最小截面S（mm2）
S≤16
S
16＜S≤35
16
S＞35
S/2
8、工作零线与保护零线分开后，不得再作电气连接，而且在任何情况下不得混用，保护线亦不得与工作零线有任何电气连接和混用。
9、一级柜后PE线接地点数不得小于三处（始端、中间、末端）。且每处接地电阻值不得大于10欧。
10、N线、PE线均在箱内分别设置端子板连接。
11、隔离开关作为检修时，使其有明显的断开点，有灭弧装置，所以严禁带负荷拉、合闸。
12、焊接机械
（1）、焊接机械应放置在防雨和通风良好的地方。焊接现场不准堆放易燃易爆物品。
（2）、交流弧焊机变压器的一次侧电源线长度应不大于5米，进线处必须设置防护罩。
（3）、使用焊接机械必须按规定穿戴防护用品。
（4）、焊接机械的二次线宜采用YHS型橡皮护套铜芯多股软电缆。电缆的长度应不大于30米。
13、手持式电动工具
（1）、一般场所选用的手持式电动工具，应装设额定漏电动作电流小于15mA，额定漏电动作时间小于0.1S的漏电保护器，同时还必须保护接零。露天、潮湿场所或在金属构架上操作时，必须选用高绝缘性的手持式电动工具，并装设防溅的漏电保护器，把隔离变压器或漏电保护器装设在狭窄场所外面，工作时并有人监护。
（2）、手持式电动工具的外壳、手柄、负荷线、插头、开关等，必须完好无损，使用前必须作空载检查，运转正常方可使用。
（3）、使用手持式电动工具应戴绝缘手套或站在绝缘台上。
14、水泵的负荷线必须采用YHS型防水橡皮护套电缆，不得承受任何外力，且水泵应设防溅型漏电保护器。
15、照明：
（1）、照明器具和器材的质量均应符合有关标准、规范的规定。不得使用绝缘老化或破损的器具和器材。
（2）、一般场所宜选用额定电压为220V的照明器具，但对下列特殊场所应使用安全电压照明器。地下工程有高温、导电灰尘或灯具离地面高度低于2.4m等场所的照明，电源电压应不大于36V；潮湿及易触电场所照明电压不大于24V；特别潮湿的场所及钢结构施工照明电压不大于12V。
（3）、使用行灯变压器应符合下列要求：
电源电压不超过36V。
灯体与手柄结合牢固，灯头无开关。
灯泡外部有金属保护网。
照明变压器必须使用双绕组型，严禁使用自耦变压器。
16、发电机组电源必须与外电线路电源连锁。严禁并列运行。
17、发电机供电系统应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。
18、如有特殊需要设置警卫照明和红色信号照明和事故照明，其电源应设置在施工现场电源总开关前侧，并配备应急电源。
十、电气防火措施
（一）、根据电气设备的用电量正确选择电线截面，杜绝线路过负荷使用，同时认真选择保护装置，当线路出现过负荷情况时，能在规定时间内动作保护线路。
（二）、导线敷设的间距必须满足规范要求，当配电线路采用熔断器作短路保护时，熔体额定电流一定要小于绝缘导线允许载流量的1.5 倍。经常教育用电人员正确掌握安全用电常识，避免作业不当造成火灾。
（三）、电气操作人员要认真执行安全操作规程，正确连接导线，接线柱应压牢、压实。各种开关触头要压接牢固。铜铝连接时要有过渡端子，多股导线要用端子或搪锡后再与设备、器具连接，以防接触不良或加大电阻而引起火灾。
（四）、施工现场内禁止使用电炉。使用碘钨灯时，灯与易燃物间距要大于50cm，室内不准使用功率超过100W的灯泡，严禁使用床头灯。
（五）、使用电焊机时要执行用火证制度，并有人监护，施焊周围不能存放易燃物体，并备齐防火、灭火器具。电焊机要放在通风良好的地方。
（六）、施工现场的高大设备和有可能产生静电的电气设备要做好防雷接地和防静电接地，以免雷电和静电火花引起火灾。
（七）、存放易燃气体、易燃物仓库的照明装置，一定要采用防爆型电器设备，导线敷设，灯具安装、导线与设备连接均应满足有关规范要求。
（八）、各类配电箱和用电设备内部和周围禁止堆放易燃、易爆物品，道路通畅，前后有维修工作面。并派专人负责定期清扫、维护。
（九）、施工现场一旦发生电气火灾时，扑灭电气火灾应注意以下事项：
1、迅速切断电源，以免事态扩大。切断电源应戴手套，使用有绝缘柄的工具。当火场离开关较远需切断电线时，相线与零线应错开剪断，以免在钳口处造成短路，并防止电源线掉在地上造成短路使人触电。
2、当电源线因其它原因不能及时断电时，一方面迅速派人去供电端拉闸，另一方面组织灭火，灭火时人体的各部位与带电体应保持一定充分距离，必须穿戴绝缘用品。
3、扑灭电气火灾时要用绝缘性能好的灭火剂，如干粉灭火机，二氧化碳灭火器或干燥砂子等。严禁使用导电灭火剂或器具进行扑救。
十一、施工现场安全用电管理规定
（一）、施工现场所有配电箱、开关箱每月进行三次检查和维修。检查、维修人员必须是专业电工，工作时穿戴好防护用品和使用电工绝缘工具，详附表1。
（二）、检查、维修时必须将其前一级相应的电源隔离开关分闸断电，并悬挂停电标志牌，严禁带电作业。停送电必须由专人负责。
（三）、配电箱内盘面上应标明各回路的名称、用途、编号，同时要作出分路标记。
（四）、配电箱均应配锁，指定专人负责，施工现场停止作业1小时以上，应将动力开关箱拉闸上锁。
（五）、各种电器箱内不允许放置任何杂物，保持清洁，不得挂接其它临时用电设备。
（六）、熔断器的熔体更换时，应使用符合原规定的熔体，严禁用其它金属丝代替。
（七）、电气设备设置场所应能避免物体打击和机械损伤，否则应做防护处置。
（八）、漏电保护器每天使用前应启动漏电试验按钮试跳一次，试跳不正常时严禁继续使用。
（九）、电气设备应定期检查其绝缘状况；每次使用前必须仔细检查其所配电缆是否破损，发现问题应立即包扎或更换。
（十）、对夜间影响飞机或车辆通行的在建工程及机械设备，必须设置醒目的红色信号灯，其电源应设在施工现场总电源开关的前侧，并应设置外电线路停止供电时的应急自备电源。
（十一）、所有露天使用的电器设备均应有必须的防雨、防雷措施。
十二、建立健全临时用电技术档案
（一）、必须建立施工现场临时用电技术档案，应由主管现场的电器技术人员负责其建立与管理工作。
（二）、施工现场临时用电应做好以下资料记录：
1、临时用电施工组织设计
2、施工机具验收表（详附表1）
3、接地电阻测验记录表（详附表2）
4、电工日常巡视维修工作记录（详附表3）
5、配电箱每旬专项检查记录表（详附表4）
6、电器设备的合格证
十三、事故应急预案
电气事故应急预案是施工现场临时用电组织设计的重要一环，直接关系到企业荣誉和员工的生命安危及社会的稳定。因此，应根据施工现场的特点制定相应的应急预案，成立应急救援小组，有效及时地进行事故处理，防止事故扩大。
（一）、项目经理部应急救援组织机构：
组长：xx
副组长：xx
成员：xxx xxx xxx
救援组组长：xxx
副组长：xxx
通讯组组长：xxx
副组长：xx
（二）、应急电话：
火警：119
急救中心：120
报警电话：110
项目经理部救援组组长电话：12345678901
项目经理部救援副组组长电话：12345678902
（三）、应急救援工具：
施工现场应备有必要的应急救援工具。如：绝缘手套、绝缘棒、电工绝缘钳、药箱、担架等。
（四）、发现有人触电，现场有关人员应立即报告现场负责人及事故救援组组长；同时，尽快使触电者脱离电源；然后根据触电者的具体症状进行对症施救；采取有效措施防止事故扩大和保护现场。
（五）、脱离电源的基本方法有：
1、将出事附近电源开关刀拉掉，或将电源插头拔掉以切断电源。
2、用干燥的绝缘木棒、竹竿、布带等物将电源线从触电者身上拔离或者将触电者拔离电源。
3、必要时可用绝缘工具（如带有绝缘柄的电工钳、木柄斧头以及锄头）切断电源线。
4、救护人可戴上手套或在手上包缠干燥的衣服、围巾、帽子等绝缘物品拖拽触电者，使之脱离电源。
5、如果触电者由于痉挛手指紧握导线或导线缠绕在身上，救护人可先用干燥的木板塞进触电者身下，使其与地绝缘来隔断入地电流，然后再采取相应的办法把电源切断。
6、如果触电者触及段落在地上的带电高压导线，且尚未确证线路无电之前，救护人员不可进入断线落地点8～10m的范围内，以防跨步电压触电。触电者脱离带电导线后应迅速将其带至8～10m以外立即开始触电急救。只有在确证路线已经无电，才可在触电者离开导线后就地急救。
（六）、在使触电者脱离电源时应注意的事项：
1、未采取绝缘措施前，救护人不得直接触及触电者的皮肤和潮湿的衣服。
2、严禁救护人员直接用手推、拉和触摸触电者；救护人不得采用金属或其他绝缘性能差的物体（如潮湿的木棒、布带等）作为救护工具。
3、在拉拽触电者脱离电源的过程中，救护人宜用单手操作，这样对救护人员比较安全。
4、当触电者处于高位时，应采取措施预防触电者在脱离电源后坠地摔伤或摔死（电击二次伤害）。
5、夜间发生触电事故时，应考虑切断电源后的临时照明问题，以利救护。
（七）、触电者未失去知觉的救护措施：
应让触电者在比较干燥、通风暖和的地方静卧休息，并派人严密观察，同时请医生前来或送往医院诊治。
（八）、触电者已失去知觉但尚有心跳和呼吸时的抢救措施：
应使其舒适地平卧，解开衣服以利呼吸，四周不要围人，保持空气流通，冷天应注意保暖，同时立即请医生前来或送往医院诊治。若发现触电者呼吸困难或心跳失常，应立即施行人工呼吸或胸外心脏挤压。
（九）、对“假死”者的急救措施：
当
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
