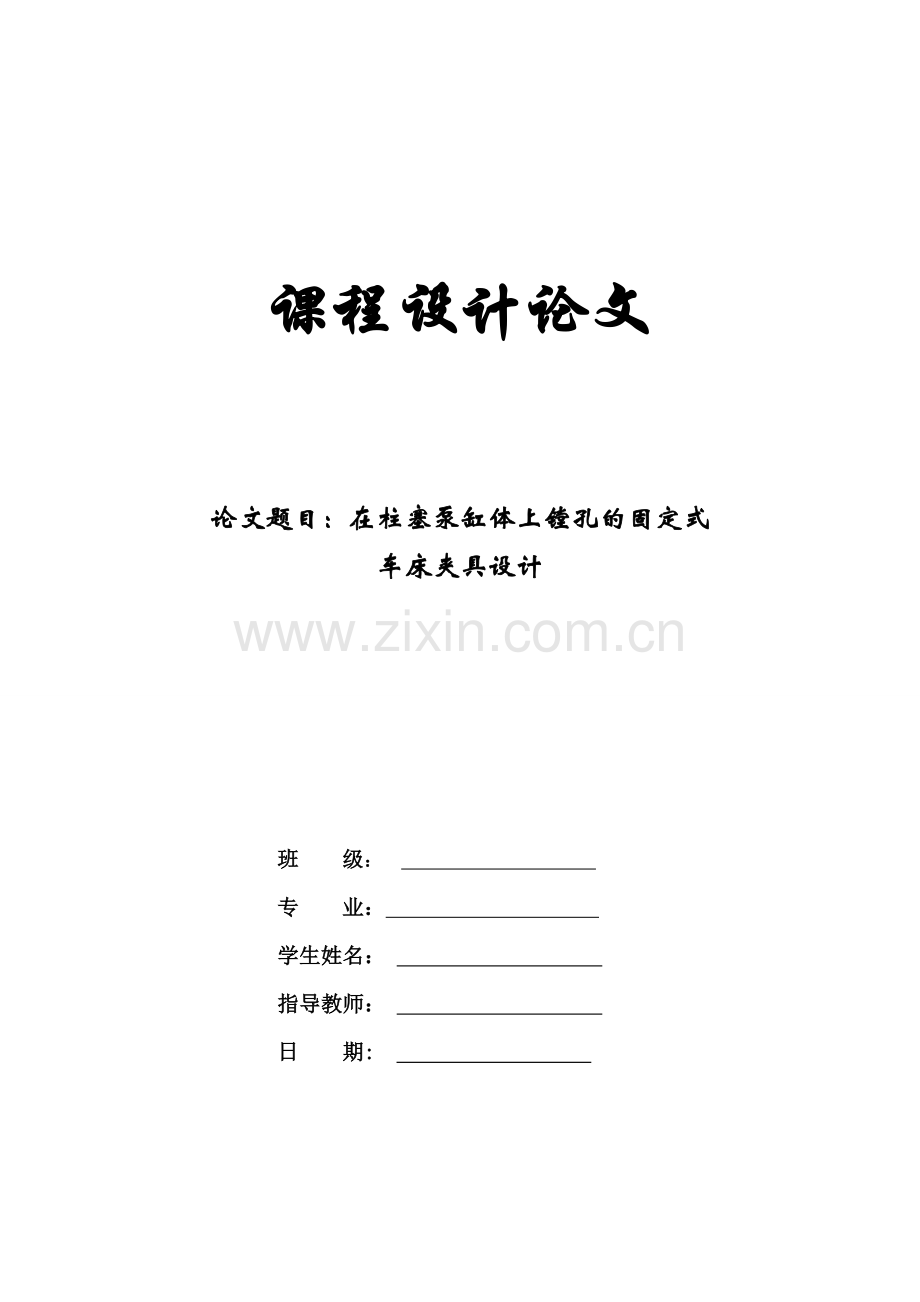

1、课程设计论文论文题目:在柱塞泵缸体上镗孔的固定式车床夹具设计 班 级: 专 业: 学生姓名: 指导教师: 日 期: 摘 要本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差合与测量等多方面的知识。柱塞泵缸体零件加工工艺及夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析,了解零件的工艺再设计出毛坯的结构,并选择好零件的加工基准,设计出零件的工艺路线;接着对零件各个工步的工序进行尺寸计算,关键是决定出各个工序的工艺装备及切削用量;然后进行专用夹具的设计,选择设计出夹具的各个组成部件,如定位元件、夹紧元件、引导元件、夹具体与机床的连接

2、部件以及其它部件;计算出夹具定位时产生的定位误差,分析夹具结构的合理性与不足之处,并在以后设计中注意改进。关键词:工艺、工序、切削用量、夹紧、定位、误差。全套设计请加 197216396或401339828ABSTRCTThis design content has involved the machine manufacture craft and the engine bed jig design, the metal-cutting machine tool, the common difference coordination and the survey and so on the

3、various knowledge.The reduction gear box body components technological process and its the processing 140 hole jig design is includes the components processing the technological design, the working procedure design as well as the unit clamp design three parts. Must first carry on the analysis in the

4、 technological design to the components, understood the components the craft redesigns the semi finished materials the structure, and chooses the good components the processing datum, designs the components the craft route; After that is carrying on the size computation to a components each labor st

5、ep of working procedure, the key is decides each working procedure the craft equipment and the cutting specifications; Then carries on the unit clamp the design, the choice designs the jig each composition part, like locates the part, clamps the part, guides the part, to clamp concrete and the engin

6、e bed connection part as well as other parts; Position error which calculates the jig locates when produces, analyzes the jig structure the rationality and the deficiency, and will design in later pays attention to the improvement.Keywords: The craft, the working procedure, the cutting specification

7、s, clamp, the localization, the error目 录序言 1一. 零件分析 21.1 零件作用 21.2零件的工艺分析 2二. 工艺规程设计22.1确定毛坯的制造形式 22.2基面的选择传 22.3制定工艺路线 22.4机械加工余量、工序尺寸及毛坯尺寸的确定 42.5 确定切削用量及基本工时4三 夹具设计 83.1夹具设计概述83.2方案设计93.3定位基准的选择93.4切削力及夹紧力计算143.5定位误差分析153.6导向装置设计163.7夹具设计及操作简要说明17总 结18致 谢19参考文献 20序 言机械制造业是制造具有一定形状位置和尺寸的零件和产品,并把它们

8、装备成机械装备的行业。机械制造业的产品既可以直接供人们使用,也可以为其它行业的生产提供装备,社会上有着各种各样的机械或机械制造业的产品。我们的生活离不开制造业,因此制造业是国民经济发展的重要行业,是一个国家或地区发展的重要基础及有力支柱。从某中意义上讲,机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。柱塞泵缸体零件加工工艺及钻孔钻床夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等的基础下,进行的一个全面的考核。正确地解决一个零件在加工中的定位,夹紧以及工艺路线安排,工艺尺寸确定等问题,并设计出专用夹具,保证零件的加工质量。本次设计也要培养自己的自

9、学与创新能力。因此本次设计综合性和实践性强、涉及知识面广。所以在设计中既要注意基本概念、基本理论,又要注意生产实践的需要,只有将各种理论与生产实践相结合,才能很好的完成本次设计。本次设计水平有限,其中难免有缺点错误,敬请老师们批评指正。一、 零件的分析1.1 零件的作用柱塞泵缸体是整体装置的重要零件,它支撑中心部分,承受着部分静载荷,因为柱塞泵缸体与整个机体连接,并且中心部分与该零件是螺纹连接,因而该零件的螺纹承受着一定载荷,以及一定的冲击力,所以该零件承受着静、动载荷。1.2 零件的工艺分析柱塞泵缸体有2个加工面他们有位置度要求。这三个加工面的分别为:1,以外圆为基准的加工面,这组加工左右端

10、面。2:以直径为19的圆为基准的加工孔。二. 工艺规程设计2.1 确定毛坯的制造形式零件的材料为GCR15,根据生产纲领以及零件在工作过程中所受的载荷情况,选用圆钢。2.2 基面的选择的选择基面的选择是工艺规程设计中的重要工作之一。基面选择的正确合理,可以使加工质量得到保证,生产率得到提高。否则,加工工艺过程中会问题百出。粗基准的选择:对柱塞泵缸体这样的零件来说,选择好粗基准是至关重要。以零件的上端面加工平面作为粗基准。选取已加工的内圆为精基准。2.3 制定工艺路线制订工艺路线的出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。通过仔细考虑零件的技术要求后,制定以下

11、两种工艺方案:方案一工序:毛坯时效处理;工序:车右端面;工序:掉头车左端面;工序:车外圆及台阶工序:车内圆及台阶工序:加工柱塞泵体圆周上七个均布柱塞孔工序:检验工序VIII:入库方案二工序:毛坯时效处理;工序:车右端面;工序:掉头车左端面;工序:车外圆及台阶工序:车内圆及台阶工序:加工柱塞泵体圆周上七个均布柱塞孔工序:检验工序VIII:入库工艺方案一和方案二的区别在于方案一加工的时间在一个定位的情况下,把可以加工的孔全部加工完然后攻丝,这样可以保证加工的质量和精度,同时也能提高生产效率,适合于大批量生产,因此我们综合考虑选择方案一具体的方案如下:工序:毛坯时效处理;工序:车右端面;工序:掉头车

12、左端面;工序:车外圆及台阶工序:车内圆及台阶工序:加工柱塞泵体圆周上七个均布柱塞孔工序:检验工序VIII:入库2.4 机械加工余量、工序尺寸及毛坯尺寸的确定柱塞泵缸体零件材料为GCR15,生产类型为大批量生产,采棒料毛坯。1、 不加工表面毛坯尺寸不加工表面毛坯按照零件图给定尺寸为自由度公差,由铸造可直接获得。2、 柱塞泵缸体的底面由于柱塞泵缸体底面要与其他接触面接触,所以要进行车,其加工余量为3mm。3、柱塞泵缸体的孔直径、孔毛坯为实心。孔的精度要求介于IT7IT8之间,参照参数文献,确定工艺尺寸余量为钻孔表面粗糙度均为1.61、 孔端面采用铣一次走刀完表面加工,表面粗糙度为3.6,根据参考文

13、献,其余量为Z=3mm2.5 确定切削用量及基本工时工序:锻造毛坯时效处理工序II:车外圆和端面 选硬质合金车刀工步一:车外圆端面1) 车削深度,因为尺圆弧面没有精度要求,故可以选择ap=1.0mm,一次走刀即可完成所需长度。2)机床功率为7.5kw。查切削手册f=0.140.27mm/z。选较小量f=0.14 mm/z。3) 查后刀面最大磨损及寿命 查切削手册表3.7,后刀面最大磨损为1.01.5mm。查切削手册表3.8,寿命T=254min4) 计算切削速度 按切削手册,查得 Vc98mm/s,n=479r/min,Vf=490mm/s据CA6140卧式车床车床参数,选择nc=480r/m

14、in,Vfc=480mm/s,则实际切削速度V c=3.1480480/1000=119.3m/min,实际进给量为f zc=V fc/ncz=480/(30010)=0.16mm/z。5)校验机床功率 查切削手册Pcc=1.1kw,而机床所能提供功率为PcmPcc。故校验合格。最终确定 ap=1.0mm,nc=480r/min,Vfc=480mm/s,V c=119.3m/min,f z=0.16mm/z。6)计算基本工时tmL/ Vf=(12+15)/480=0.052min。工步二:车48外圆 选择硬质合金车刀1) 车削深度,因为尺圆弧面没有精度要求,故可以选择ap=1.0mm,一次走刀

15、即可完成所需长度。2)机床功率为7.5kw。查切削手册f=0.140.27mm/z。选较小量f=0.14 mm/z。3) 查后刀面最大磨损及寿命 查切削手册表3.7,后刀面最大磨损为1.01.5mm。查切削手册表3.8,寿命T=254min4) 计算切削速度 按切削手册,查得 Vc98mm/s,n=479r/min,Vf=490mm/s据CA6140卧式车床车床参数,选择nc=480r/min,Vfc=480mm/s,则实际切削速度V c=3.1480480/1000=119.3m/min,实际进给量为f zc=V fc/ncz=480/(30010)=0.16mm/z。5)校验机床功率 查切

16、削手册Pcc=1.1kw,而机床所能提供功率为PcmPcc。故校验合格。最终确定 ap=1.0mm,nc=480r/min,Vfc=480mm/s,V c=119.3m/min,f z=0.16mm/z。6)计算基本工时tmL/ Vf=(12+25)/480=0.054min。工序III:钻孔钻孔 确定进给量:根据参考文献表2-7,当钢的,时,。由于本零件在加工孔时属于低刚度零件,故进给量应乘以系数0.80,则根据Z525机床说明书,现取切削速度:根据参考文献表2-13及表2-14,查得切削速度所以根据机床说明书,取,故实际切削速度为切削工时:,则机动工时为其他的车床,铣床的计算如上,在此不在

17、累述工步II:车螺纹M12车螺纹M12mm。 按机床选取,则机动时,车螺纹第三章 夹具设计3.1 研究原始质料利用本夹具主要用来加工7X19孔,加工时除了要满足粗糙度要求外,还应满足两孔轴线间公差要求。为了保证技术要求,最关键是找到定位基准。同时,应考虑如何提高劳动生产率和降低劳动强度。3.2 定位、夹紧方案的选择由零件图可知:在对孔进行加工前,底平面进行了粗、精铣加工,孔进行了钻、扩、铰加工。因此,定位、夹紧方案有:方案:选底平面、工艺孔和大头孔外圆端来定位,即一面、一短圆柱销和V型块定位,夹紧方式可设计圆环套在大头孔圆周边进行夹紧。方案:应用一面即柱塞泵缸体底面,一销即定位于大头孔外端的挡

18、销和工艺孔的心轴来定位,夹紧方式就用螺母在心轴上夹紧。方案:选一面两销定位方式,工艺孔用短圆柱销,还有一挡销定位于大头孔外端,夹紧方式用操作简单,通用性较强的移动压板来夹紧。分析比较上面三种方案:方案中的V型块定位造成过定位,而夹紧方式加大了设计量,装、取工件也不易。方案中的心轴夹紧、定位是不正确的,也端是不加工的,且定位与夹紧应分开,因夹紧会破坏定位。通过比较分析只有方案满足要求,孔其加工与孔的轴线间有尺寸公差,选择小头孔为定位基准来设计镗模,从而保证其尺寸公差要求。3.3切削力及夹紧力的计算镗刀材料:(硬质合金镗刀)刀具的几何参数: 由参考文献5查表可得:圆周切削分力公式: 式中 查5表得

19、: 查5表 取 由表可得参数: 即:同理:径向切削分力公式 : 式中参数: 即:轴向切削分力公式 : 式中参数: 即:根据工件受力切削力、夹紧力的作用情况,找出在加工过程中对夹紧最不利的瞬间状态,按静力平衡原理计算出理论夹紧力。最后为保证夹紧可靠,再乘以安全系数作为实际所需夹紧力的数值。即:安全系数K可按下式计算有:式中:为各种因素的安全系数,查参考文献5表可得: 所以有: 螺旋夹紧时产生的夹紧力按以下公式计算有:式中参数由参考文献5可查得: 其中: 螺旋夹紧力:该夹具采用螺旋夹紧机构,用螺栓通过弧形压块压紧工件,受力简图如下:图4.1 移动压板受力简图由表得:原动力计算公式 即: 由上述计算

20、易得: 由计算可知所需实际夹紧力不是很大,为了使其夹具结构简单、操作方便,决定选用手动螺旋夹紧机构。3.4 误差分析与计算该夹具以一个平面和和个定位销定位,要求保证孔轴线间的尺寸公差。为了满足工序的加工要求,必须使工序中误差总和等于或小于该工序所规定的尺寸公差。由5和6可得: 定位误差: 当短圆柱销以任意边接触时 当短圆柱销以固定边接触时 式中为定位孔与定位销间的最小间隙通过分析可得: 因此:当短圆柱销以任意边接触时 夹紧误差 : 其中接触变形位移值: 磨损造成的加工误差:通常不超过 夹具相对刀具位置误差:取误差总和:从以上的分析可见,所设计的夹具能满足零件的加工精度要求。3.5 零、部件的设

21、计与选用3.5.1定位销选用 本夹具选用一可换定位销和挡销来定位,其参数如下:表4.1 定位销参数dHD公称尺寸允差141816150.01122514M124表4.2 挡销参数dHD公称尺寸允差3686+0.023+0.0151271212 0.43.5.2夹紧装置的选用该夹紧装置选用移动压板,其参数如下表:表4.3 移动压板参数公称直径L645208196.67M653.6 夹具设计及操作的简要说明如前所述,该工件不但可以采用心轴夹紧、定位,还可设计圆环套来夹紧,但由于心轴的夹紧有可能破坏其定位,不选用该方式,而设计圆环套不易装、取工件,也不选用,为提高生产率,经过方案的认真分析和比较,选

22、用了手动夹紧方式(螺旋夹紧机构)。这类夹紧机构结构简单、夹紧可靠、通用性大,在机床夹具中很广泛的应用。此外,当夹具有制造误差,工作过程出现磨损,以及零件尺寸变化时,影响定位、夹紧的可靠。为防止此现象,选用可换定位销。以便随时根据情况进行调整换取。总 结课程设计即将结束了,时间虽然短暂但是它对我们来说受益菲浅的,通过这次的设计使我们不再是只知道书本上的空理论,不再是纸上谈兵,而是将理论和实践相结合进行实实在在的设计,使我们不但巩固了理论知识而且掌握了设计的步骤和要领,使我们更好的利用图书馆的资料,更好的更熟练的利用我们手中的各种设计手册和AUTOCAD等制图软件,为我们踏入社会打下了好的基础。课

23、程设计使我们认识到了只努力的学好书本上的知识是不够的,还应该更好的做到理论和实践的结合。因此我们非常感谢老师给我们的辛勤指导,使我们学到了很多,也非常珍惜大学给我们的这次设计的机会,它将是我们课程设计完成的更出色的关键一步。致 谢这次课程设计使我收益不小,为我今后的学习和工作打下了坚实和良好的基础。但是,查阅资料尤其是在查阅切削用量手册时,数据存在大量的重复和重叠,由于经验不足,在选取数据上存在一些问题,不过我的指导老师每次都很有耐心地帮我提出宝贵的意见,在我遇到难题时给我指明了方向,最终我很顺利的完成了课程设计。这次课程设计成绩的取得,与指导老师的细心指导是分不开的。在此,我衷心感谢我的指导

24、老师,特别是每次都放下他的休息时间,耐心地帮助我解决技术上的一些难题,她严肃的科学态度,严谨的治学精神,精益求精的工作作风,深深地感染和激励着我。从题目的选择到项目的最终完成,他都始终给予我细心的指导和不懈的支持。多少个日日夜夜,他不仅在学业上给我以精心指导,同时还在思想、生活上给我以无微不至的关怀,除了敬佩指导老师的专业水平外,他的治学严谨和科学研究的精神也是我永远学习的榜样,并将积极影响我今后的学习和工作。在此谨向指导老师致以诚挚的谢意和崇高的敬意。参 考 文 献1 东北重型机械学院,洛阳农业机械学院,长春汽车厂工人大学,机床夹具设计手册M,上海:上海科学技术出版社,1980。2 张进生。
