临电施工方案新.doc

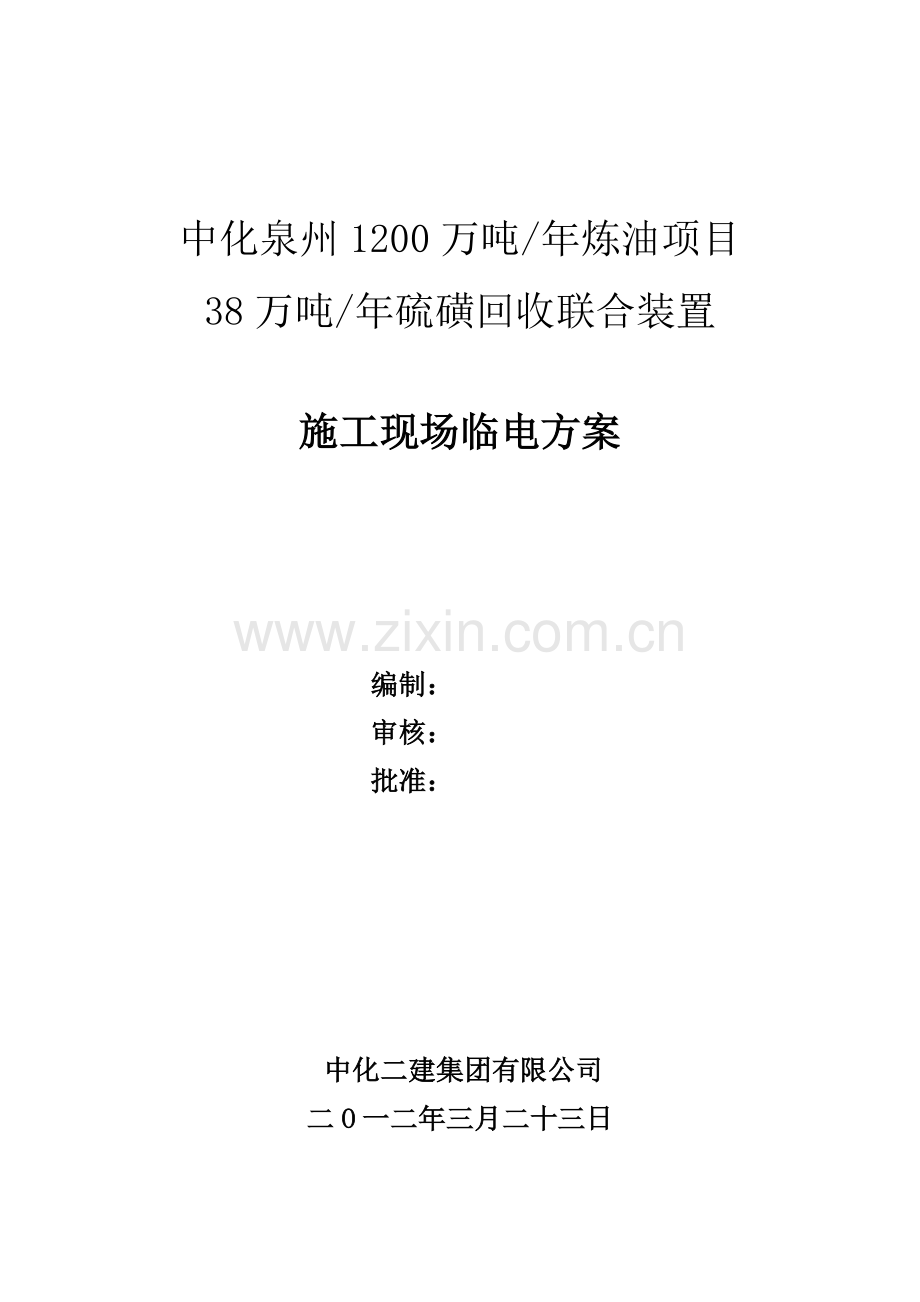

中化泉州1200万吨/年炼油项目38万吨/年硫磺回收联合装置施工现场临电方案编制： 审核：批准：中化二建集团有限公司二O一二年三月二十三日目 录一、编制总则3二、工程概况3三、编制依据3四、施工用电职责及审批程序3五、临电施工内容和步骤4六、施工用电机械4七、施工用电量计算6八、施工要点8九、安全用电施工组织措施、技术措施及电气防火措施15十、质量保证体系16十一、安全保障措施16十二、环境管理要求16临电施工方案一、编制总则1.1编制说明本施工方案依据中化泉州1200万吨/年炼油项目38万吨/年硫酸回收联合装置布置图等，结合我公司人员、装备、技术和管理方面的优势，以及以往类似工程中的实际施工管理经验，为了保证满足前期施工临时用电要求，中后期工程安全顺利施工而编制。1.2编制原则确保临时用电安全施工。安全施工是工程建设中的一件大事，严格遵守施工生产安全操作规程规定，做好安全教育和现场监检工作，杜绝因违章操作而造成生命、财产损失的恶性事故发生。二、工程概况本项目是中化泉州1200万吨/年炼油项目38万吨/年硫磺回收联合装置建筑安装工程施工，选址于福建省泉州市泉港区，由中国中化集团投资建设。2012年现场开工建设，计划于2013年建成投产。三、编制依据3.1 GB501941993建设工程施工现场供用电安全规范3.2 JGJ462005施工现场临时用电安全技术规范（附条文说明）3.3中化泉州石化有限公司项目管理手册临时用电安全管理规定3.4 JGJ591999建筑工程安全检查标准3.5 JGJ33-2001建筑机械使用安全技术规范3.6 GB50026-2007工程测量规范(附条文说明) 3.7 GB50054-1995低压配电系统设计规范四、施工用电职责及审批程序4.1项目HSE部负责对本规定实施监督执行。4.2技术部门负责编制临时用电施工方案，制定安全用电技术措施、电气防火措施，办理相应的用电作业许可证。4.3施工临时用电，由我公司项目部持用电许可证、电工执照到业主相关管理部门办理临时用电许可证。4.4项目部施工临时用电应由项目部到业主供电管理部门办理临时用电许可证。4.5 各专业施工队如用电到项目部申请。五、临电施工内容和步骤5.1 现场查看，了解业主提供的现场变电所的位置，确定主电源到施工现场配电房的电缆走向，敷设方法，确定现场总配电箱、分配电箱等的位置。电源总进线由业主提供变压器室引至施工现场配电室，再由配电室往各施工工段配电柜送电。5.2 对现场施工用电设备负荷进行统计计算。5.3了解主变压器容量、根据统计负荷确定电缆截面及规格种类，选用合格电器的类型及规格；绘制电气平面图和接线系统图。5.4 制定安全用电技术措施和防火措施。5.5 临时用电工程应有图纸，并作为临时用电设置的依据，要有编制、审核、批准手续。六、施工用电机械 工程开工后，土建施工机具进场，根据施工进度要求，机具的数量还会逐步增加，大型机具开始进场。中后期安装施工队伍进场，机具数量会急剧增加，用电负荷将大大加大，为保证施工的正常进行，前期临电工作必须准备充分，为避免重复劳动，要充分考虑高峰期用电负荷，提前选用好合适的电缆和负荷开关，为中后期工程大干满足要求。详细施工用电机械如下：主要用电施工机械统计表序号用电设备名称规格型号单位数量额定功率KW用于施工部位用电负荷分类地基处理施工机械1蛙式打夯机HW-60台43土建P12打夯机振动式台20.8土建P13平板振动机台21.1土建P14潜水泵JYWQ25-4台24土建P6混凝土施工机械1搅拌机JDY350台34土建P22砂浆搅拌机JS500台34土建P23插入式振动器6m台60.8土建P14插入式振动器3m台40.8土建P1加工、成型机械设备1钢筋切断机GQ40台25.5土建P32钢筋弯曲机GW40台33土建P33钢筋对焊机UN150台2100土建P44钢筋调直机GT4-14台34土建P35木工电锯刨台23土建P56木工圆锯机台22.2土建P57台式钻床25mm台21土建P58木工压刨床400mm台21土建P59磨砖机台40.5土建P1010切砖机台40.5土建P10切割、焊机施工机械1钢筋电渣压力焊机J2F750台250土建P82直流电焊机ZXB-600台822土建P83逆变电焊机ZX7-500台1512.5安装P84交直流电焊机BX1-500-2台2014安装P85直流氩弧焊机NSA4-300台514安装P86手提式电焊机BX160台510安装P87焊条烘烤箱YGCH-X-100台26安装P78焊条恒温箱ZXHC-60台13安装P79半自动切割机CG1-30B台24安装P1010半自动磁力管道切割机CG2-11台24安装P1011等离子切割机LGK-100台214安装P812自动热处理器RJU-80B台140安装P913管道坡口机FPEBM台23安装P10其他施工机械1喷砂除锈设备台17.5防腐P62电动套丝机25108台21电/暖P113空压机6m3/min台27.5安装P64台 钻3-16mm台51安装P105手电钻3-16mm台120.6安装P106电动试压泵60Mpa台20.75安装P67真空泵台17.5安装P68施工照明套1200土安电P11七、施工用电量计算7.1施工用电可分标段进行计算，根据临时电源位置及用电设备分布和现场的环境等确定条件，根据以往施工经验，先对工段内用电设备进行功率计算。本工程施工用电是以高峰期期间投入的施工机具设备功率计算临时用电负荷。用电负荷划分、需要系数、功率因数表负荷分类用电设备组名称需要系数Kxcostan P1土建振动设备0.70.71.02P2砂浆搅拌机组0.70.681.08P3钢筋加工机组0.70.71.02P4钢筋对焊机组0.450.51.73P5木工机组0.70.750.88P6风机、水泵、空调、空压机组0.750.80.75P7电阻炉、烘箱0.710P8手工电焊0.350.352.68P9试验设备(电热)0.30.80.75P10金属冷加工机租0.20.51.73P11厂房钠灯、汞灯照明(无补偿)0.90.51.98根据用电设备计划表和负荷分类表计算各类负荷的额定功率(Pe)、计算功率(Pjs)、计算无功功率(Qjs)；再计算整个工程的计算功率(Pjs)、计算无功功率(Qjs)、视在功率(Sjs)、计算电流(Ijs)。具体的计算公式如下：普通的用电设备：Pe = P电焊类用电设备：Pe = P计 算 功 率：Pjs = PeKx计算无功功率： Qjs = Pjstan整个工程的用电设备的干线同时系数取Kx=0.8，因此总的计算负荷、总的计算无功负荷的计算公式如下：总的计算负荷：Pjs = 0.8 * Pjs总的无功负荷：Qjs = 0.8 * Qjs视在功率：Sjs = 计算电流：Ijs = 根据上述公式，计算结果如下表所示：负荷 分类功率Pe (Kw)Pjs(Kw)Qjs(Kvar)Pjs 干线同时系数0.8Qjs 干线同时系数0.8Sjs 视在 功率(KVA)Ijs 计算 电流 (A)P123.823.816.66 16.99 628.771267.651899.792886P2242416.80 18.14 P3323222.4 22.84 P420020090 155.7 P514.414.410.08 8.87P6242418 13.5P7151510.500.00P8975689.42 241.29 646.66 P9404012.00 9.00 P1046.246.29.24 15.99 P11202202181.80 359.96 从上述计算表中计算出施工现场的功率因数如下： cos = =628.77/ 1899.79= 0.33根据招标文件要求，低压配电的功率因数应补偿到0.9以上。因此，本工地的功率补偿计算如下： tg = = 2.148按照补偿目标为cos= 0.91，因此：tg = = = 0.456因此需要补偿的无功功率为： Q = Pjs * (tg- tg) = 1063.87 Kvar补偿后的视在功率为： S = = 628.77/0.91 = 690.95 KVA根据临时用电计算结果，本工程施工总的用电视在功率将达到1899.79KVA, 根据招标文件要求，低压配电的功率因数应补偿到0.9以上，因此在我单位的施工区域内的临时配电补偿后的功率因数目标为0.91，根据计算，补偿后总的施工用电为690.95 KVA，根据本工程的土建与安装施工的阶段性,而最大用电视在功率为600KVA左右。八、施工要点新建装置施工用电量最大且持续时间相对较长，其表现在混凝土基础、钢结构安装、设备管道安装等施工期间，对焊机、逆变电焊机、电渣压力焊机等的连续工作性。业主在现场设置变压器，在该标段，可根据现场实际情况选择采用设置主配电房和设置室外配电柜。现场配电柜和各分配电箱（如下图一、二、三所示）电源线采用五芯电缆接入，现场总配电柜（即一级配电箱）内配设630A刀闸二只、多功能电度表二只、电流互感器二套（400/S）、漏电断路器三只，再经分配电箱、现场开关箱，接至各用电设备。根据负荷计算业主指定电源与我方总配电柜之间连接的铜芯电缆选用3*120+2*70；总配电柜与分配电箱之间的连接铜芯电缆选用3*70+2*35。自分配两条主线路及两总配电柜至各个分配点箱及现场开关箱的电缆根据施工时具体负荷状况配置。图一： 一级配电箱 二级配电箱三级配电箱 8.1 设置主配电房8.1.1在该标段装置区域附近配电房一个，所有该标段施工用电从配电房引出。8.1.2配电房应能自然通风，并应采取防雨雪侵入和动物进入的措施。8.1.3配电柜选用室内型，配电柜正面操作的通道宽度，单列布置或双列布置不小于1.5m，双列面对面布置不小于2m。8.1.4 配电柜后面的维护通道宽度，单列布置或双列布置不小于0.8m，双列背对背布置不小于1.5m，个别地点有建筑物结构突出的地方，则此点通道宽度可减少0.2m。8.1.5 配电柜侧面的维护通道宽度不小于1m；配电室顶棚与地面的距离不低于3m；配电室内设置值班或检修时，该室边缘距配电柜的水平距离大于1m，并采取屏障隔离；配电室内的裸母线于地面垂直距离小于2.5m时，采用遮拦隔离，遮拦下面通道的高度不小于1.9m；配电室围栏上方带电部分的净距不小于0.075m；配电装置的上端距顶棚不小于0.5m。8.1.6 配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可用于扑灭电气火灾的灭火器。8.1.7 配电室的门向外开。8.1.8 配电室的照明分别设置正常照明和事故照明。8.2 设置室外配电柜8.2.1配电柜、配电箱的布置：在该标段设置配电柜七台，放置在钢筋加工场地等装置，给该标段施工提供电源。电源进线从配电房引至现场主配电柜，从总配电柜到分配电箱电源布线采用辐射式分布，对现场各分配电箱进行供电。8.2.2所有盘柜采用标准柜体，统一印有我公司名称及盘柜编号。安置在基础平台上，箱体安装应牢固，做好接地防范措施，周围做好围栏，并做好防水防潮措施。8.2.3 配电柜应装设开关及短路、过载、漏电保护器，电源隔离开关分断时应有明显可见分断点。8.2.4总配电柜和分配电箱旁设置醒目标志牌，标志牌上需写明主管人名字，责任人（值班电工）名字及联系电话。8.3 配电箱、开关箱的设置要求8.3.1应该安装在干燥、通风及常温场所；不得装设在有严重损伤作用的瓦斯、烟气、蒸气、液体及其他有害介质中；不得装设在易受外来物体撞击、强烈振动、液体侵贱及热源烘烤的场所；其周围不得堆放任何妨碍操作、维护的物品；周围不得有灌木、杂草等。8.3.2总配电柜应尽量装设在近电源地方，以减少配电线路的距离；分配箱应装设在负荷或用电设备相对集中的地方，与开关箱的距离不得超过30m；开关箱与其控制的固定方式用电设备的距离不宜超过3m，以方便操作和在紧急情况下拉闸断电。8.3.3配电箱、开关箱应装设端正、牢固。固定箱的中心点与地面的垂直距离为1.4-1.6m；移动式的分配电箱、开关箱中心点与地面的垂直距离为0.6-1.5m。8.3.4施工现场的总配电柜、分配电箱、开关箱应该依次分级设置，符合“三级配电两线保护”的要求。8.3.5开关箱应由分配电箱供电，是上接电源下接用电设备的枢纽，操作人员接触频繁，所以开关箱中必须装设漏电保护器，每台用电设备应由各自的专用开关箱，实行一机、一闸、一漏、一箱制，严禁用同一个开关直接控制二台及二台以上的用电设备；开关箱中漏电保护器必须装设在电源隔离开关的负荷侧，其额定漏电动作时间应部大于0.1s；使用于潮湿场所和有腐蚀介质场所的漏电保护器，应采用防溅型的产品，其额定漏电动作电流和额定漏电动作时间不大于15mA和0.1s。8.3.6总配电柜和分配电箱内，应该装设总的和分路的隔离开关、熔断器和漏电保护器（最常用DZ20系列透明塑料外壳式断路器）。当漏电保护装置与空气开关组装再一起时，就同时具备了断路保护、过载保护、漏电保护和欠电压保护的功能。则可不必设分路熔断器或自动开关。总配电箱内须装电压表、电流表和电度表。以便观察供电、用电是否正常，计量施工现场的耗电量。3个以上的配电箱应装设总刀闸和分路刀闸，每个分路刀闸不应接2台以上的电气设备，不应供2个以上的作业组使用。8.3.7分配电箱应有防雨、防火措施，箱体有保护接零，并有门、有锁，箱内无杂物。8.4 线路的敷设8.4.1 施工现场临时用电线路选用五芯电力电缆，电缆敷设可根据现场实际情况采用架空敷设，局部穿管埋地敷设。8.4.2 架空敷设时，要合理安排从业主提供主电源柜至施工现场电缆敷设路径，设置电线杆，电缆采用架空敷设，固定在钢丝绳上，严禁架设在树木或脚手架上。低压非铠装电缆的架空高度不得低于2.5m，跨越道路时离地面高度不得低于6m。架空时严禁用金属裸线绑扎。8.4.3 电缆架空有困难时可以埋地（非铠装电缆禁止埋地），在埋地敷设前，先查明附近有无地下管网，避免管网施工时对电缆造成破坏。根据土质情况，埋地深度不宜小于0.7m。电缆上下应铺以软土或沙土，其厚度不小于100mm，并盖砖保护。施工完后，直埋电缆在轨弯处和直线段每隔20m处设电缆走向标志。8.4.4 埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2.0m 高到地下-0.2m处，必须加设防护套管，防护套管的内径不应小于电缆外径的1.5倍。8.4.5 如中间需要制作电缆接头时，应严格遵循规范要求，埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，并远离易燃、易爆、易腐蚀场所，并有醒目警告牌。8.4.6 禁止使用破皮老化的电线或电缆。8.4.7电缆在通过主要道路架空敷设时，除满足规定要求外，还必须在电缆上缠绕醒目的警示标志，避免不小心造成对电缆的刮蹭。8.4.8 电缆进开关箱、及可能有机械伤害的地方应加套管保护。8.5开关、插座8.5.1所有开关、插座的保护罩要完好，不许线头直接插入插座孔内或直接挂在闸刀的闸片上。8.5.2熔断器应根据现场的负荷容量确定，不得随意加大，严禁用铜丝、铁丝或其他金属丝代替。8.5.3功率0.5kw以上的电机及2kw以上的直热电气设备不许用插座代替开关。8.6 照明8.6.1 现场主照明采用高压汞灯、高压钠灯或混光用的卤钨灯，在溶剂再生装置、酸性水汽提装置等区域各设置一盏，成对角分布，安置在高台之上，为本标段几个装置服务。8.6.2局部地方由于主照明照射不到，可使用高压汞灯、高压钠灯或混光用的卤钨灯，但现场用照明灯具和器材必须产品合格、绝缘良好，布置整齐。8.6.3钢构架上严禁使用220V开启式灯具。8.6.4使用行灯时，电压不得超过36V。在潮湿地点及坑、井、沟渠、金属容器内，行灯电压不得超过12V。行灯必须有金属保护罩，防爆场所必须使用防爆型灯。8.6.5行灯变压器必须采用双绕组型，禁止使用自偶变压器。变压器的金属外壳应做好保护接地或接零措施。8.6.6灯具要有开关、熔断器或漏电保护器。如漏电保护器与灯具相匹配时，可不使用熔断器。8.7 防雷接地8.7.1装置区设置临时接地装置，在溶剂再生装置（2811）和酸性水汽提装置（2812）各设置两组接地极，每组三根，接地极用DN50镀锌钢管制作，长度2.5m，两组接地极之间用镀锌扁钢（-40*4）连接，形成一个小范围接地带，为该装置区域服务。适当时可和其他装置区的接地带相连通，在整个区域内形成一个整体的接地带。8.7.2装置区内所有按规定要求需要接地保护的设备、机具、土建用的脚手架都必须与接地扁钢相连。8.7.3设备高度超过一定高度的，还必须做防雷保护措施，设置避雷针，其的长度应为12m。避雷针引下线与接地扁钢相连。施工现场所有避雷装置的冲击接地电阻值不得大于15W。8.7.4现场配电柜和各分配电箱电源线采用五芯电缆接入，每个电柜和分配电箱都设置接地极两组，接地极深度为0.5m；钢筋加工场地设有接地网，和机械连接，如下图所示：8.8 操作与维护8.8.1 配电箱、开关箱应有名称、用途、分路标记及系统接线图。8.8.2 配电箱、开关箱箱门应配锁，并应有专业人员负责。8.8.3配电箱、开关箱应定期检查、维修。检查、维修人员必须是专业电工。检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具，并应做检查、维修工作记录。8.8.4对配电箱、开关箱进行定期检查、维修时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸，有人工作”停电标志牌，严禁带电作业。8.8.5关箱的操作人员必须符合以下规定：（1）使用电气设备前必须按照规定穿戴和配备好相应的劳动防护产品，并应检查电气装置和保护设施，严禁设备带“缺陷”运转；（2）保管和维护所有设备，发现问题及时报告解决； 暂时停用设备的开关箱必须分断电源隔离开关，并应关门上锁；（3）移动电气设备时，必须经电工切断电源并做妥善处理后进行。8.8.6关箱内的电器配置和接线严禁随意改动。熔断器的熔体更换时，严禁采用不符合原规格的熔体代替。漏电保护器每天使用前应启动漏电试验按钮试跳一次，试跳不正常时严禁继续使用。九、安全用电技术措施和电气防火技术措施9.1 安全用电技术措施9.1.1现场施工临时用电缆线路敷设和配电箱、开关箱设置施工完毕后必须经专业技术人员、安全管理人员检查合格并签字确认后方可投入使用。9.1.2施工现场箱变电源箱要由专业电工管理，箱变上或旁边要有醒目的警戒标识牌-配电重地，非工作人员禁止靠近，电源箱内回路要有明显标志，对漏电保护器、闸刀、熔丝等进行定期检查，发现问题及时处理，严防触电事故发生；9.1.3 严禁将分配电箱当开关使用，严禁在工作中私拉乱接导线和以线代插。9.1.4 各种机具的开关箱由操作人员负责管理，做到定机、定人、定岗，门锁由操作人员保管。9.1.5检查和维修线路和配电箱、开关箱必须将前一级电源开关拉闸断电，并悬挂“有人作业、禁止合闸”的警示牌；严禁带电作业。9.1.6 每台用电设备必须实施一机、一箱、一闸、一漏电保护的措施，并标清用电设备的名称、位号，做好记录。9.1.7所有配电箱、开关箱使用过程中，必须按下列顺序操作： a) 送电操作顺序： 总配电箱分配电箱开关箱机具送、设备开关。b) 停电操作顺序： 机具、设备开关开关箱分配电箱总配电箱。9.1.8 施工现场停电作业1小时以上时，应将动力开关箱断电上锁。9.1.9 所有配电箱、开关箱应每月检查一次，漏电保护器应每天检查一次；9.1.10雨天、阴天过后必须认真检查箱体内是否有水汽，测试绝缘电阻是否符合要求，确认后方可送电。9.1.11 临时电源（用电设备、配电箱、线路）拆除、搬迁、移动必须切断电源。9.1.12临时电源拆除后，必须经专业技术人员和安全管理人员检查无误后方可离开。9.1.13 我方的施工区域不使用塔吊设备，对于穿越其他施工区域或高空管网等线路保证满足规范要求。9.2 电气防火技术措施9.2.1 正确选用自动断路器或熔丝的额定电流，使其与导线的允许载流量相匹配，不允许用铜丝代替熔丝。9.2.2 施工用电线路要由合格电工安装，不可用废旧电线私拉乱接；保证电路接头接触良好，穿管配线时不得有接头在穿管内；室内外导线连接处应以绝缘胶布包扎，不可破损或裸露。9.2.3 防止线路严重过负荷，根据电路中实际负荷、大小、合理选用导线截面。9.2.4 设备电动机的选型要符合防火安全等级，在潮湿、多尘的环境应选用封闭型电机，在易燃易爆的环境应选用防爆电机；加强对电动机的检修工作，对轴承要经常添加润滑剂，电刷要经常更换，注意观察温度是否过高或有无火花。9.2.5 选择合适的漏电保护器，并定期检测。9.2.6 施工现场应经常巡检，及时处理事故隐患。施工现场及仓库应经常检查并维修电气线路，有无老化、接头裸露，配电箱接头松动等，发现问题及时维修，防止烧毁电器发生火灾。9.2.7 施工现场配电箱、开关箱、接线盒，与易燃堆垛间的距离不得小于1.5米。十、现场临时用电施工质量保证措施10.1 临时用变压器、电缆和配电箱，必须附有质量证明书，并经高压检查试验合格后方可使用。10.2 临时用电电缆的敷设和配电箱配电、维护保养以及拆除必须持有合格证电工操作，以保证质量。10.3 临时电源必须严格按图纸和规范施工，严禁超负荷运转。10.4 现场临时电缆铺设必须按标准进行标识10.5 临时电源施工完后必须经检查验收合格后方可使用。十一、现场临时用电环境保护措施11.1 现场临时电源变压器必须符合低耗节能标准要求。11.2 临时电源变压器及油开关检修要防止漏油污染地面。11.3 施工和检修时的废塑料皮和铅皮要及时回收处理。11.4 严格执行第9条电气防火措施，防止火灾污染。11.5 禁止用影响环境污染的灭火器材。十二、建立现场临时用电安全技术档案12.1 安全技术档案应包含一下内容：用电施工组织设计的全部资料；修改用电组织设计的资料；用电技术交底资料；用电工程检查验收表；电气设备的试验、检验凭单和调试记录；接地电阻、绝缘电阻测定记录；漏电保护器漏电动作参数测定记录；电气设备定期检（复）查记录；电工安装、巡检、维修、拆除工作记录等。12.2 安全技术档案由主管现场的电气技术人员建立和管理。12.3 临时用电工程定期检查应按分部、分项工程进行，对安全隐患必须及时处理，并应履行复查验收手续。目 录一、编制总则3二、工程概况3三、编制依据3四、施工用电职责及审批程序3五、临电施工内容和步骤4六、施工用电机械4七、施工用电量计算6八、施工要点8九、安全用电施工组织措施、技术措施及电气防火措施15十、质量保证体系16十一、安全保障措施16十二、环境管理要求16
