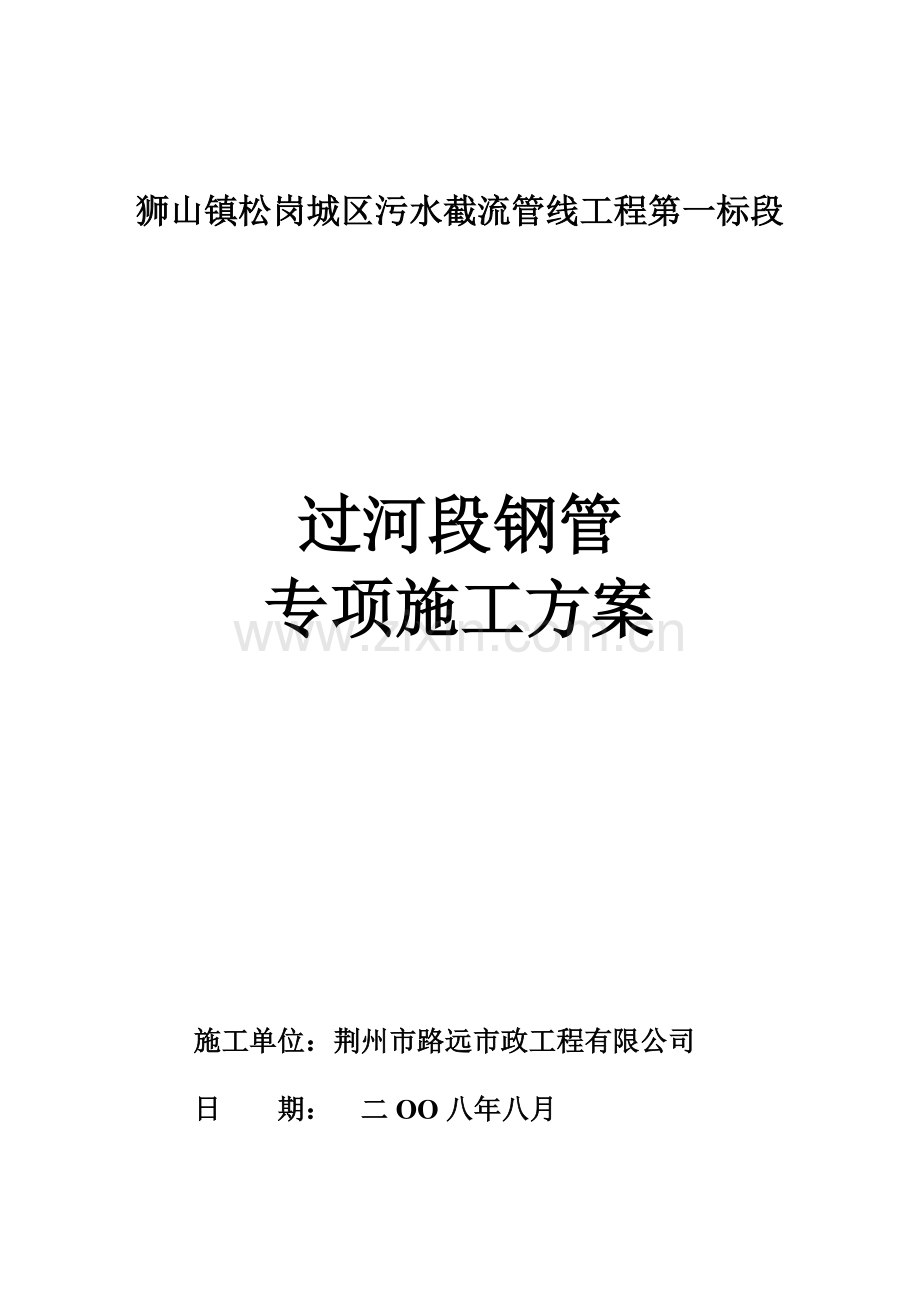

过河段钢管施工方案.doc

狮山镇松岗城区污水截流管线工程第一标段

过河段钢管
专项施工方案

施工单位：荆州市路远市政工程有限公司

日 期： 二OO八年八月

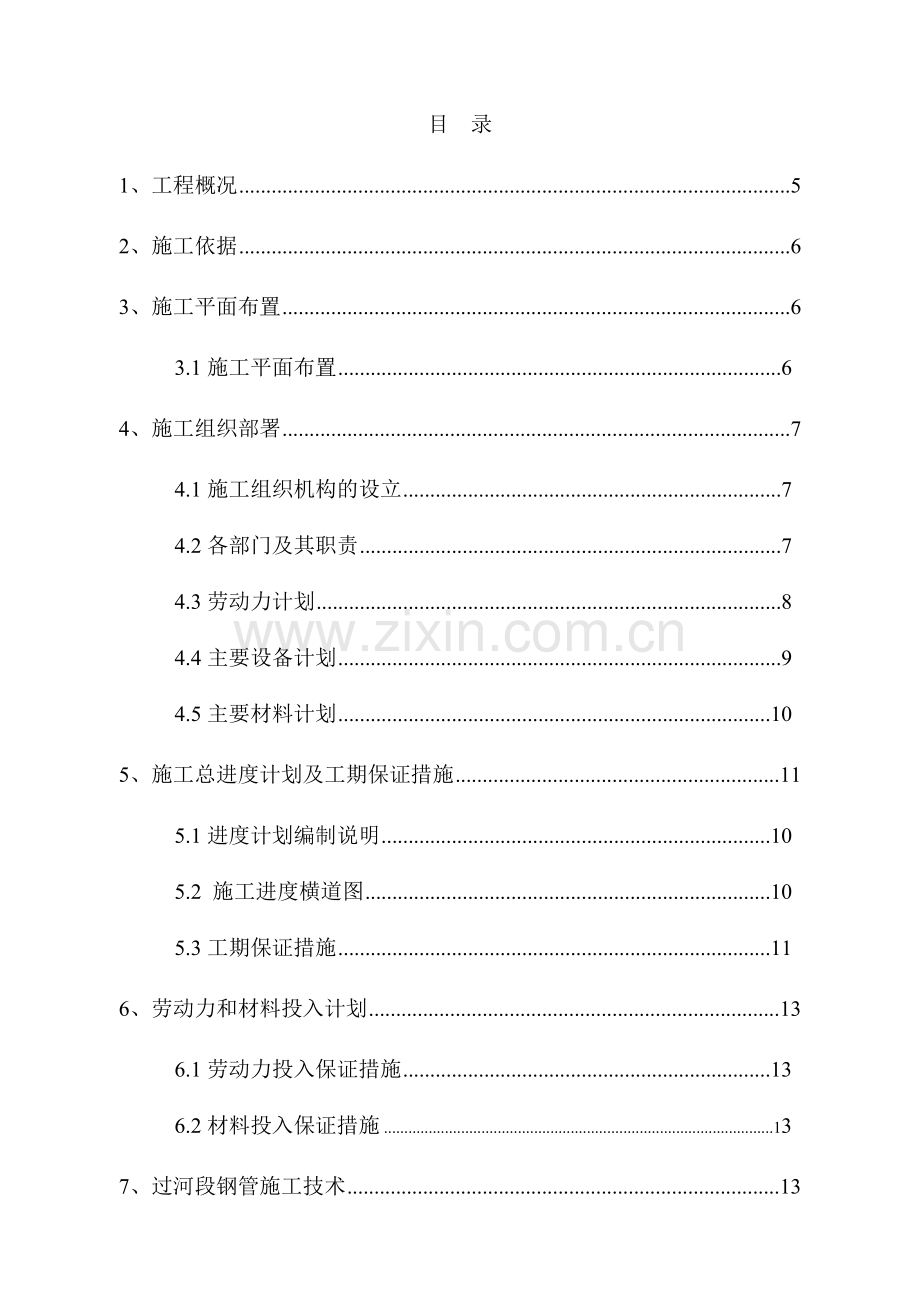

目　录
1、工程概况 5
2、施工依据 6
3、施工平面布置 6
3.1施工平面布置 6
4、施工组织部署 7
4.1施工组织机构的设立 7
4.2各部门及其职责 7
4.3劳动力计划 8
4.4主要设备计划 9
4.5主要材料计划 10
5、施工总进度计划及工期保证措施 11
5.1进度计划编制说明 10
5.2 施工进度横道图 10
5.3工期保证措施 11
6、劳动力和材料投入计划 13
6.1劳动力投入保证措施 13
6.2材料投入保证措施 13
7、过河段钢管施工技术 13
7.1施工前的准备工作 13
7.2管材、管件的外观质量要求 14
7.3管材及防腐 14
7.4基坑开挖 14
7.5管道安装 14
7.6管沟抛填碎石 15
7.7浇注钢筋混凝土保护盖板 15
7.8清除围堰土方和淤泥 15
7.9W1和W2检查井施工 15
8、安全施工措施 16
8.1钢管施工作业 17
8.2吊装、起重作业 18
8.3夜间作业 18
8.4防火安全 18
8.5防汛安全 19
8.6安全用电 19
8.7其它安全措施 20
9、文明施工措施 20
9.1现场布置 20
9.2减少噪声、废气污染控制措施 20
9.3泥浆及排放措施 21
10、防洪、防涝措施 21
11、附图 21

1、工程概况
1.1工程名称
狮山镇松岗城区污水截流管线工程第一标段。

1.2建设单位
佛山市南海区狮山市政工程有限公司
1.3施工单位
荆州市路远市政工程有限公司
1.4监理单位
广州穗高工程监理公司
1.5施工地点及施工范围
本工程的过河段钢管位于本标段的起点位置0+000～0+035段,即锦绣桃园边的河涌内,横跨河涌,全长35米,是采用D1670㎜×14钢管施工,两侧还有W1和W2钢筋混凝土检查井两个。
1.6现场情况
此河涌的流水宽度为16米，靠0+035侧的19米是露于水面的河床淤泥及河岸的浆砌片石挡土墙。在枯水期或天晴的阶段，河涌的水流量不大，水深只有0.6米，在涨潮或汛期时，水深则达到1.3米甚至更深。所以此段过河管必须得在枯水期或天晴的阶段进行快速施工。
1.7施工方法
此段过河钢管分成两段施工，先施工靠0+035侧20米，待这段施工完成后接着施工0+000起点侧15米，采用围堰施工，围堰面积一侧约300㎡，另一侧正常排水。
1.8工程质量要求：
（1）本施工段位于锦绣桃园边的河涌内，在河涌之间穿过。管线穿跨越河流工程分两个施工段，由专业施工队负责施工，施工时应编制专项施工方案。
（2）穿跨越管线的焊缝应专业技术员检查。较大的穿跨越工作应取一道模拟焊缝作机械性能试验。
（3）穿跨越管道应进行强度试验和严密性试验。强度试验时间不得少于4h，严密性试验时间不得少于8h。
（4）在干线主管道焊缝质量检查合格、闭水试压合格、防腐层检查合格后，方可进行隐蔽。
2、施工依据
本工程施工所依据的文件为：
2.1、给水排水管道工程施工及验收规范 GB50286-97
2.2、给水排水构筑物施工和验收规范 GBJ141-90
2.3、埋地给水钢管道水泥砂浆衬里技术标准 CECS10-89
2.4、埋地钢质管道环氧煤沥青防腐层技术标准 SY/T0447-96
2.5、钢融化焊对接接头射线照相和质量分级 GB3323
2.6、工业金属管道工程施工及验收规范 GB50235-97
2.7、现场设备、工业管道焊接工程施工及验收规范 GB50236-97
2.8、地基与基础工程施工及验收规范 GBJ202-83
2.9、地下水防水工程施工及验收规范 GBJ208-83
2.10、建筑工程质量检验评定标准 GBJ301-88
2.11、建筑工程施工现场供用电安全规范 GB50194-93
2.12 、狮山镇松岗城区污水截流管线工程第一标段施工图
3、施工平面布置
3.1施工平面布置
3.1.1 施工围蔽
工程施工期间，在桥头两侧均采取围蔽，围蔽采用弧形彩色镀锌压型钢板。围蔽外侧显眼地方设置明确的警示标志及指路标志。
3.1.2 施工用水用电布置
我公司的工人工棚就搭建在0+060处。接驳施工用水及用电到施工现场十分方便。供电供水线路按照安全用电规范布设。另外施工现场配备足够功率的发电机组备用。
3.1.3 场地排水系统
基坑内外均配置多台大功率的抽水机等设备，配合场内排水。
4、施工组织部署
4.1施工组织机构的设立
为确保本工程优质、高速、安全的完成，本工程实行项目管理法，抽调具有同类工程施工经验的工程技术人员组成项目管理班子，作业层集中我司技术过硬、作风顽强的技术骨干，组织专业化作业队承接顶管施工作业，以项目经理为首的管理层全权组织施工生产诸要素，充分发挥项目的计划职能协调、控制、监督及指挥职能，对工程项目的工期、质量、安全、文明施工、成本进行有计划的组织协调和管理，严格按ISO系列国际标准的要求建立项目质量保证体系，使施工全过程处于严格的受控状态。做到作风好、纪律严、文件齐、资料全、数据准。
4.2各部门及其职责
4.2.1 项目经理部主要岗位职责描述
项目经理：对工程项目进行全面管理。
项目总工程师：主管工程项目的技术工作。
合约商务部：负责工程计量、报价、合同管理、工程预决算、成本控制。
物资设备部：负责现场材料采购、管理、设备采购、调度、保养、维修。
工程部：对施工准备、生产调度、施工管理、计划、统计、工程技术资料进行具体实施。
技术质量部：协助项目总工和项目副总工进行图纸审核、施工方案编制、测量放线、技术交底、技术培训、检测试验。
财务成本部：负责项目的财务管理，资金调度、使用，成本核算。
安全保卫部：负责现场的安全、保卫、消防工作。
综合办公室：负责项目计算机管理、办公室的日常业务、后勤、保卫、对外公共关系及联络。
作业层实行班组长负责制，由项目经理与之签订合同，明确各自的权力和义务，以合同为杠杆，以节点工期目标、质量目标、安全文明施工为考核标准，确保各项施工任务的圆满完成，向业主、监理工程师提供满意的产品。
如果人员仍然不能满足工程实际需要，我项目部可以从公司所属各项目部抽调进行补充。以确保本工程在保证工程安全、质量、文明施工的要求下，总体施工进度的顺利进行。
4.3劳动力计划
为保证本工程按期按质完成，我项目部配备了足够的管理技术人员及施工人员，我部将合理安排人员，确保工程的效率。
劳动力投入计划
序号
人员种类
数量
1
管理人员
8
2
测量人员
3
3
质安人员
4
4
材料人员
2
5
土方工
8
6
钢筋混凝土工
8
7
管道工
10
8
电工
1
9
焊工
4
合 计
48

4.4主要设备计划
序
号
机械或
设备名称
型号规格
数量
制造
年份
额定功
率KW
1
挖掘机
PC200
2
2004

2
自卸汽车
8t
4
2001

3
钢筋焊接机

2
2002

4
电焊机
BX4-500
4
2003

5
交流电焊机
BX3-500
2
2003

6
插入式振捣器
直径50mm
4
2005

7
钢筋切割机
QJ-40
2
2004
11KW
8
钢筋弯曲机
WJ-40
2
2003
11KW
9
木工圆锯机

2
2003

10
管子切断机

2
2002

11
潜水泵
Qy-2.2
4
2004
2.2KW
12
泥浆泵
BWJ-120
4
2004

13
发电机

1
2003
200KW
14
汽车起重机
25t
1
2003

15
汽车起重机
50t
1
2003

16
装载机
3m3
3
2001
162.5KW
17
砂浆喷涂机

1
2003

4.5主要材料计划
序号
名称及规格
单 位
数量
备注
1
D1670×14钢管
m
35

2
环氧煤沥青
Kg
300

3
Φ10以上钢筋
t
3.5

4
Φ30～60㎜碎石
m3
187

5
C30商品混凝土
m3
10

6
C25商品混凝土
m3
40

5、施工总进度计划及工期保证措施
5.1 进度计划编制说明
因过河段钢管的施工为重点之重,为减少影响,施工时在保质保量的情况下快速施工完成。在本进度计划的编制中，我公司考虑星期六、日安排施工，节假日均安排施工。
过河段钢管施工任务重，受地质条件、天气等不可遇见的因素影响。因此，为减少施工期间涨潮、汛期和环境的影响及确保工程按期完成，我公司在本工程的施工中将投入足够的施工机械、设备和周转材料。
5.2 施工进度横道图
计划2008年8月20日开工，2008年9月20日前竣工（实际开工日期以业主通知为准），施工总工期为30日历天。详见“狮山镇松岗城区污水截流管线工程第一标段过河段钢管施工进度计划横道图”。

狮山镇松岗城区污水截流管线工程第一标段过河段钢管施工进度计划横道图
序号
分项工程名称
工作起止时间
施工持续时间
2008年
8月
9月
5
10
15
20
25
30
5
10
15
20
25
30
一
靠0+035侧20m

1
围堰
8.20～8.26
6

2
基坑开挖
8.26～8.28
2

3
埋管
8.28～8.29
1

4
抛Φ30-60mm碎石
8.29～8.30
1

5
混凝土连续板施工
8.30～9.3
4

6
清围堰和淤泥
9.3～9.5
3

二
靠0+000起点侧15m

1
围堰
9.5～9.10
5

2
基坑开挖
9.10～9.12
2

3
埋管
9.12～9.13
1

4
抛Φ30-60mm碎石
9.13～9.14
1

5
混凝土连续板施工
9.14～9.18
4

6
清围堰和淤泥
9.18～9.20
2

5.3 工期保证措施
我公司具有丰富的河涌管道排水工程的施工经验，有一批训练有素，技术过硬的工程技术人员及施工力量，拥有大量先进的施工机械和设备。
工期目标的实现既关系到合同的履约、业主的利益，又关系到我司的社会信誉，我司以一贯精诚守约的经营思想，高度重视“工期”问题，在合同和业主要求的工期内确保工程的结构、外观质量及技术资料达到优良工程的标准。为确保该工程能如期、优质地完成特制定如下措施：
一、我公司具有多年大型市政工程建设的经验，具有很强的施工能力与良好的社会信誉。我公司将严格按合同要求施工，保证工程按合同规定的工期和质量完成。
二、开工后将立即组织施工机械及人员进场，及时建立生产设施和生活设施，保证按期开工。同时为保证整个施工工期，我公司将在施工中灵活调整网络计划和增投足量的施工队伍与机械。
三、材料供应也是该工程能否按期完成之关键，要求材料供应部门的人员要切实做到：三勤（勤到施工现场察看、勤问、勤跑）和一先（每工序施工前相应的材料先到位），及时作好材料供应计划和材料进场验收工作，质量不合格的材料坚决不放行。本工程甲供料较多，对于业主供应的材料，应作好计划安排提前与业主协调、联系。
四、各施工机械、机具在工程施工中具有“事半功倍”的作用。因此在本工程施工过程中，我司要求机械部门和施工人员紧密配合，务求施工机械、机具统筹安排、统一调配以达到机尽其用。要求施工人员一定要做到：二勤（勤查、勤保养），保证施工机械、机具在任何情况都能正常运转，机修及机械完好90%以上。制定机械设备使用计划、机械设备一览表等计划表格，是提高机械设备使用效率的必要条件。
五、资金对该工程的顺利进展有举足轻重的作用。因而我司将想方设法配备足够的生产所需的资金。除保证该工程的资金专款专用外，还将调动公司一切可以调动的资金，为该工程服务。
六、质量是企业的生命、工期的保证。为保证工程质量，防止因施工质量问题而延误工期，我司将严格执行有关质量保证体系及措施。
七、员工素质是整个工程得以按时优质完成的决定因素。我公司将尽力发挥员工的主观能动性，激励员工发扬市政工人的优良传统及市政企业的精神，群策群力，人尽其才地完成该工程任务。同时公司将进一步加大此方面的投入，分批、分级地对员工进行技术培训及职业责任心的培训。针对本工程，我公司将投入大量的施工人力和优质的技术队伍。
八、我公司有丰富的市区施工经验及与有关单位的良好的关系，为确保本工程的施工工期，我公司将协助业主共同作好施工范围内的拆迁工作及管线迁移工作。
九、在施工安排上我公司采取科学合理的施工方式，严格编制并执行交通组织方案和文明施工措施。做到以措施保工期，以技术促工期。

6 劳动力和材料投入计划
6.1、劳动力投入保证措施
（1）、劳动力均为长期与我公司有劳务合作关系的专业施工队伍，根据工程进度的需要计划分批分期进场。
（2）、并对准备进场的劳动力进行安全教育。
（3）、对工程所需的各技术工种进行培训教育，取得有关上岗证、资格证后方许其进场从事相应的工作。
（4）、进场后，定期对其进行劳动安全教育及施工技术总结及教育，以加强工人的劳动安全意识，不断提高施工技术，使工程顺利进展。
（5）、搞好宿舍、厨房等居住环境建设，保障劳动者正常的生活条件，确保劳动人员正常工作。

6.2、材料投入保证措施
（1）、进场后，立即组织材料的检测，选择合格的材料，落实货源。
（2）、做好水泥石屑、混凝土的配合比调配工作，保证材料及时供应。
（3）、加强运输车辆组织，按材料需求计划，调配车辆分批组织材料进场。
（4）、合理调配资金，专门准备一笔资金购买材料。
（5）、根据作业计划，确定按月、按旬、按日进材料数量和调配设备计划。计划下达至各个环节的操作人员，及时检查和督促，反馈现场实际情况相应调整，以确保每一个步骤到位。

7 过河段钢管施工技术
7.1、施工前的准备工作
首先根据施工图纸、资料确定管线中线位置，进行测量放线定位，并根据工程的需要，设置围堰，抽干水后再开挖施工。
7.2、管材、管件的外观质量要求
（1）、管及管件表面不得有裂纹、妨碍使用的凹凸不平的缺陷。
（2）、管及管件的尺寸公差应符合现行国家产品标准的规定。
7.3、管材及防腐
钢管材料按GB700-1988规定，采用Q235-A型钢板卷制，规格是Ｄ1670×14,钢管内防腐为内衬水泥砂浆14㎜厚，内防腐现场喷涂。外防腐采用三油一布环氧煤沥青涂料。其中，管道内防腐涂层厚度及其制作质量需符合“埋地钢管道水泥砂浆衬里技术标准”（CECS10：89）。阀门外壁涂防锈漆两遍，管道接口处焊接后清除药皮，补做四油二布防腐层，做法同管身，接口两侧防腐层搭接长度应各不小于0.1 米，质量符合Q/ZLC002-1997 标准。
7.4、基坑开挖
采用反铲挖掘机进行，挖掘机斗容量为1.0～1.2m3，挖出来的土可临时堆放于基坑的附近，再用自卸汽车运往弃土区抛弃。堆土应离基坑边缘3.0m以外，堆高3.0m以下，以保证基坑边坡的稳定。基坑边坡的坡度视基坑土质及挖深而定，土质较好，挖深不超过4.0m时，可采用1：0.67，否则应放缓。基坑开挖采用端部开挖法为主施工，辅以适当的横挖和人工修整。开挖按管道安装要求分段分层进行，挖至坑底标高时应特别小心，严禁扰动坑底土层，开挖完成后，应用人工对坑底土基进行整平和夯实，密实度达规范要求，并及时安装管道。基坑应沿纵向设置临时排水沟和集水坑，配备适当的水泵进行排水，以保证工作面的干燥。
7.5、管道安装
管道运至现场按指定地点临时堆放，场地内短距离搬运可采用人工撬棍，滚筒等工具。管道安装采用挖机或16t汽车起重机进行吊装，机械应沿基坑边缘平行行驶，并应与基坑保持一定的安全距离，确保基坑边坡的稳定。安管必须顺直，坡度应符合设计要求，吊安轻提轻放，不损坏管道，安放后应及时将管子垫稳，管子间接缝应均匀，管内杂物应清除，管道安装的精度应符合《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002），另外钢管及管道配件内、外防腐工程施工质量执行《给水排水管道工程施工及验收规范》（GB5026897）的规定。
7.6、管沟抛填碎石
钢管道吊装完毕后，需抛填碎石，碎石粒径控制在30～60mm，并保证管顶最薄处碎石保护层有20cm以上。
7.7、浇筑钢筋混凝土保护盖板
（1）、钢筋工程。严格按设计图纸要求制作Ф10@200双向布置的钢筋网，并确保钢筋网有足够的保护层厚度。
（2）、混凝土工程。为保证工程的质量，均采用商品混凝土，商品混凝土运输到现场后，先核对送货单标示的混凝土配合比，并检测其塌落度是否符合规范要求，对于不符合要求的混凝土，坚决不能使用。另外，混凝土浇筑过程中应注意充分均匀振捣，但不能振歪钢筋网。
7.8 清围堰土方和淤泥
采用PC200挖机清围堰土方和淤泥，并用自卸车运至弃土场。围堰土方全部清除完毕，并对周围的淤泥进行清理，用挖掘机清至原河床底，并同过水利部门的验收。
7.9 W1和W2检查井施工
(1)井墙及底板混凝土为C25,钢筋采用Φ-HPB235级钢和ΦHPB335级钢,钢筋锚固长度33d,搭接长度40d,基础下层筋保护层40㎜,其他为35㎜。
（2）座浆、抹三角灰均用1：2防水水泥砂浆。
（3）流槽用M7.5水泥砂浆砌MU10砖，1：2防水水泥砂浆抹面，厚20㎜。
（4）井室高度自井底至盖板底净高为D+1800㎜
（5）接入支管超挖部分用级配砂石、混凝土或砖填实。
（6）流槽部分在安放踏步的同侧设脚窝。井墙安放爬梯，采用Φ16钢筋制作而成。
8、安全施工措施
为了确保现场的安全施工，必须做好施工现场的安全布置
1）施工便道布置畅通，排水良好。
2）按施工平面布置图规定位置安放施工机械和堆放材料。
3）施工区域与高压电线等的距离要符合安全距离要求。
4）各危险部位、项目的警告标志齐全。
5）安全守则、安全管理规定、安全生产责任及文明施工宣传标语、张贴、张挂于显眼或人员集中处。
6）设置齐全的安全宣传标语牌、操作规程牌。
8.1钢管施工作业
① 钢管施工的各项设备相互协作工作，其安装使用符合规范要求，维修保管专人负责；
② 机械操作人员及特种工持证上岗，并将证件复印件报项目经理部安全管理部备案。
③ 钢管焊接操作人员必须按照设计要求的指标进行操作，要求焊缝平整，焊点密实。
④ 在施工过程中及时复测，防止偏位，确保在小角度范围内要在埋管中逐渐纠偏，防止偏差过大，造成无法纠偏。
8.2吊装、起重作业
1）起重安装作业前须严格检查起重设备各部件的可靠性和安全性，并进行试运行；钢丝绳的安全系数应符合规定。
2）起吊作业时指派专人统一指挥，参加起重安全的起重工要掌握作业的安全要求，其余人员应分工明确。
3）汽车吊作业地面应坚实平整，支脚支垫牢靠。作业时严禁回转半径范围内的吊臂下站人，严禁起吊的重物自由下落。
4）汽车吊机吊装时，特别注意高压电线位置，避免碰撞高压线。
8.3夜间作业
1）注意安排好工作计划，劳逸结合，尽量避免夜间作业。
2）夜间施工时，施工现场必须有足够的照明。施工住地（包括民工住地）要设置路灯。
3）用于上下攀登的通道必须设有足够的照明灯具。
8.4防火安全
1）设专职消防员，成立消防突击队，进行消防学习和培训。
2）建立定期防火检查制度，对生活区及工地现场进行防火检查，将隐患消灭于萌芽之中。
3）生活区配备充足的灭火器材以备急用。
4）施工时采取有效的防火、防雷措施。
8.5防汛安全
针对不可预见的洪汛，做好现场准备，准备材料有沙包，中粗砂，土方及配置2台PC200挖掘机，随时调配。在施工期间，安排专职人员24小时值班，随时报告现场情况。
8.6安全用电
1）严格遵守建设部《施工现场临时用电安全技术规范》（JGJ46-2005）的规定，搞好本合同段工程的用电安全工作。
2）工地供电采用TN--S系统三相五线制系统。用电线路采用高架或埋地铺设。场内架设电线应绝缘良好，悬挂高度及线间距应符合电业部门的安全规定。
3）各种电器设备，符合一机一箱、一闸一保的用电要求。
4）现场接灯照明时，凡危险场所及潮湿环境应使用安全电压；灯安装在工作时触碰不着的地方；保持一灯一开关且有防雨装置。
5）各种电气设备的检查维修，一般应停电维修，并挂上警示牌。严禁在施工现场使用金属体代替保险丝。
6）工地安装的变压器必须符合电业部门的要求，并设专人管理。变配电设备处，配用专灭火设备和高压安全用具。非电工人员严禁接近带电设备。
7）移动式电气机具设备应用橡胶电缆供电。
8）施工现场，应有自备电源，以免因电网停电造成工程损失和出现事故。自备使用的发电机组的排烟管道必须伸出室外。室内不应存贮油桶及其它易燃物体，发电机组电源和电网之间要有联锁保护，严禁并列运行。
9）电工人员应持证上岗。
8.7其它安全措施
1）搞好易燃、易爆物品的管理，设立专库储存，库房设计符合安全技术规范。有专人负责发放和监督使用。
2）临时设施符合有关安全技术规范的要求，重要临时设施的通道、供水、供电、排水都应有相应的方案设计。
3）各种气瓶的使用和运输严格遵守安全技术规范。
9、文明施工措施
9.1现场布置
① 过河段钢管施工的桥头两侧按照广东省的统一标准进行围护，围护采用2.5m高的专业定型彩塑围蔽板(灰砂砖基础)围护，做到施工适用，场地布置合理，整洁美观大方。
② 现场临时房屋布置在业主移交的施工场地范围内，采用临时搭建的石棉瓦房，并按规划设置文明、卫生、消防标牌及标语；污水经初步处理后排入既有的管道内排走。
③ 施工现场保持交通道路畅通，排水系统处于良好的使用状态，无积水，设置专人随时清理垃圾，保持场容场貌的整洁。
④ 施工现场按规定悬挂文明施工及安全标示牌，做到合理、美观。
9.2减少噪声、废气污染控制措施
钢管施工焊接采取发电机供电，发电机成为主要噪声、废气源，为了减少施工对附近居民的影响，设置发电机工作棚内，采取一定的隔音措施，并保证其距离居民区不小于300m。
9.3泥浆及污水排放措施
根据现场情况，污水及泥浆不得直接排放到河涌，这样会造成河涌的污染。设置
二级沉淀池，泥浆挖出晾晒干后采取汽车外运至业主指定的弃土场，运输途中用帆布覆盖，严防抛撒，影响市容。
10、防洪、防涝措施
（1） 0+000～0+035段过河段钢管，因有不可预见的天气因素，在施工期间做好防洪、防涝工作。安排专职人员24小时值班，有突发的洪涝及时报告，现场并配备PC200挖掘机2台，沙包和中粗砂一批，随时调配，并组织若干名人员进行抢修。
（2） 沿江北路2+000～2+444段及桃园中学内机动车道的1+000～1+420段。2+000～2+444段位于沿江北路，基坑开挖边距松岗河有7米的距离。采用钢扣板桩支护开挖形式施工，按修改后的图纸，此段的管内底标高统一提高0.745m，所以此段的基坑开挖深度在3.7～4.3米之间。桃园中学内机动车道的1+000～1+420段，此段是采用顶管施工，路面损坏情况不大，周围环境没有改变。针对上述两段施工的位置，在施工期间做好防洪、防涝工作。安排专职人员24小时值班，有突发的洪涝及时报告，现场并配备PC200挖掘机2台，沙包和中粗砂一批，随时调配，并组织若干名人员进行抢修。
11、附图
1、附0+000～0+035段平面图
2、附1+000～1+420段及2+000～2+444段平面图
