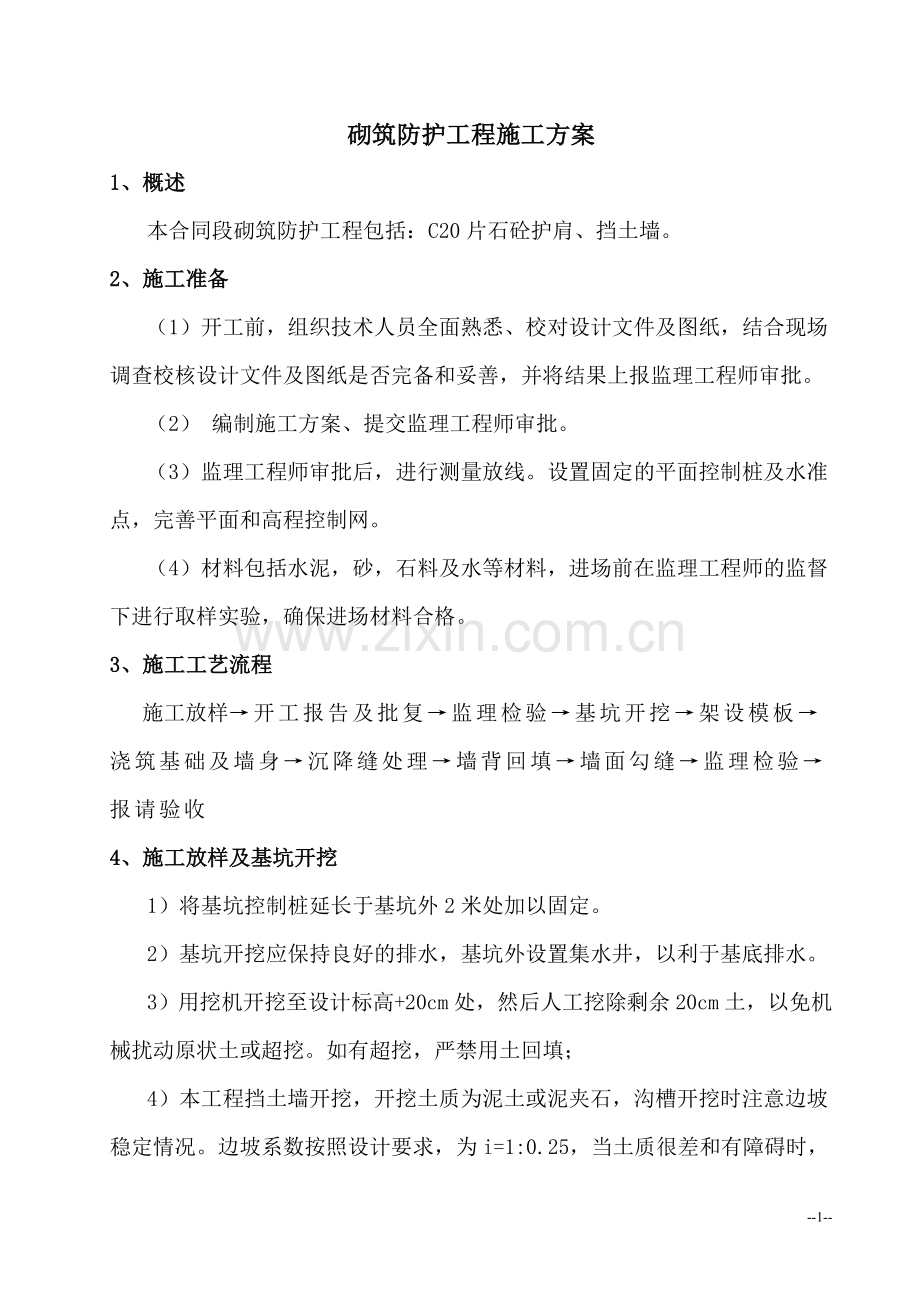

砌筑防护工程施工方案
1、概述
本合同段砌筑防护工程包括：C20片石砼护肩、挡土墙。
2、施工准备
（1）开工前，组织技术人员全面熟悉、校对设计文件及图纸，结合现场调查校核设计文件及图纸是否完备和妥善，并将结果上报监理工程师审批。
（2） 编制施工方案、提交监理工程师审批。
（3）监理工程师审批后，进行测量放线。设置固定的平面控制桩及水准点，完善平面和高程控制网。
（4）材料包括水泥，砂，石料及水等材料，进场前在监理工程师的监督下进行取样实验，确保进场材料合格。
3、施工工艺流程
施工放样→开工报告及批复→监理检验→基坑开挖→架设模板→浇筑基础及墙身→沉降缝处理→墙背回填→墙面勾缝→监理检验→报请验收
4、施工放样及基坑开挖
1）将基坑控制桩延长于基坑外2米处加以固定。
2）基坑开挖应保持良好的排水，基坑外设置集水井，以利于基底排水。
3）用挖机开挖至设计标高+20cm处，然后人工挖除剩余20cm土，以免机械扰动原状土或超挖。如有超挖，严禁用土回填；

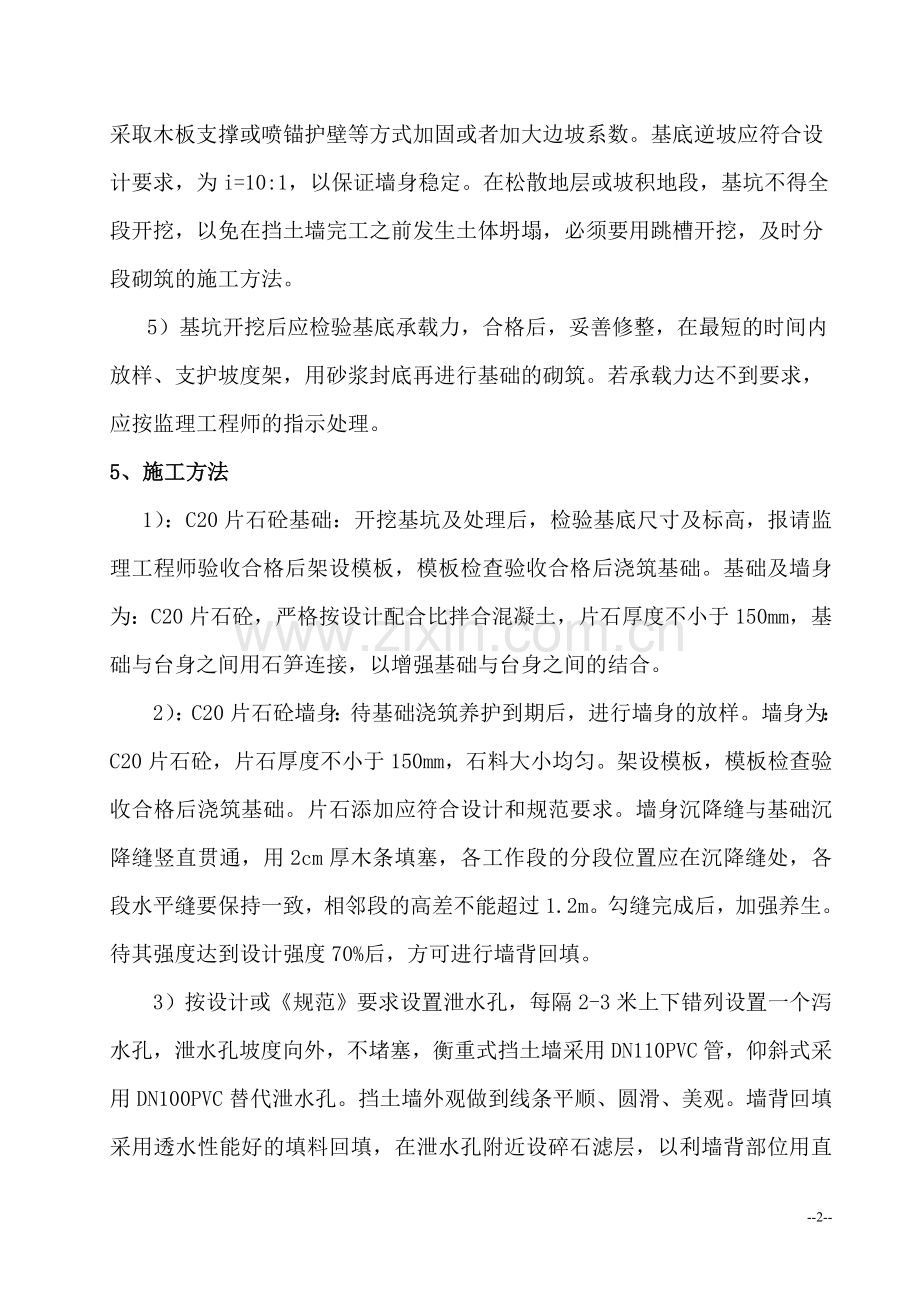

4）本工程挡土墙开挖，开挖土质为泥土或泥夹石，沟槽开挖时注意边坡稳定情况。边坡系数按照设计要求，为i=1:0.25，当土质很差和有障碍时，采取木板支撑或喷锚护壁等方式加固或者加大边坡系数。基底逆坡应符合设计要求，为i=10:1，以保证墙身稳定。在松散地层或坡积地段，基坑不得全段开挖，以免在挡土墙完工之前发生土体坍塌，必须要用跳槽开挖，及时分段砌筑的施工方法。
5）基坑开挖后应检验基底承载力，合格后，妥善修整，在最短的时间内放样、支护坡度架，用砂浆封底再进行基础的砌筑。若承载力达不到要求，应按监理工程师的指示处理。
5、施工方法
1）：C20片石砼基础：开挖基坑及处理后，检验基底尺寸及标高，报请监理工程师验收合格后架设模板，模板检查验收合格后浇筑基础。基础及墙身为：C20片石砼，严格按设计配合比拌合混凝土，片石厚度不小于150mm，基础与台身之间用石笋连接，以增强基础与台身之间的结合。
2）：C20片石砼墙身：待基础浇筑养护到期后，进行墙身的放样。墙身为：C20片石砼，片石厚度不小于150mm，石料大小均匀。架设模板，模板检查验收合格后浇筑基础。片石添加应符合设计和规范要求。墙身沉降缝与基础沉降缝竖直贯通，用2cm厚木条填塞，各工作段的分段位置应在沉降缝处，各段水平缝要保持一致，相邻段的高差不能超过1.2m。勾缝完成后，加强养生。待其强度达到设计强度70%后，方可进行墙背回填。
3）按设计或《规范》要求设置泄水孔，每隔2-3米上下错列设置一个泻水孔，泄水孔坡度向外，不堵塞，衡重式挡土墙采用DN110PVC管，仰斜式采用DN100PVC替代泄水孔。挡土墙外观做到线条平顺、圆滑、美观。墙背回填采用透水性能好的填料回填，在泄水孔附近设碎石滤层，以利墙背部位用直立式冲击夯进行压实。严格控制片石质量，要求石料强韧密实，坚固耐用，持地细致，色泽均匀，无风化剥落和裂纹及结构缺陷。砌筑砂浆采用砂浆拌和机按试验室提供的配合比拌制，高挡墙安砌，采用钢管搭脚手架，并在其上面搭脚手架板施工。
4)结构物回填时，选用透水性好材料如砂砾石回填。回填材料分层摊铺，用符合要求的设备压实。每层都应压实到图纸或监理工程师要求的压实度标准。回填土含水量严格控制。
6、质量保证体系
挡土墙质量控制措施
1）严格挂线施工，保证挡土墙坡面平整、密实、线型顺适。
2）浆砌砌体紧密、错缝，严禁通缝、叠砌、贴砌和浮塞。
3）为排水所设置的泄水孔位置应有利于泄水流向路侧边沟或排水沟并保持其畅通。
质 量 保 证 体 系
思想保证
组织保证
技术保证
施工保证
制度保证
提高质量意识
公司
贯彻ISO9000系列质量标准，推行全面质量管理
创优规划
经济法规
TQC教育
项目经理部质量
管理领导小组
各项工作制度和标准
经济责任制
项目队质量小组
岗前技术培训

熟悉图纸掌握规范

技术交底

质量计划

测量复核

应用新技术工艺

检查创优效果

制定创优措施

明确创优项目

优质优价

完善计量支付手续

制定奖罚措施

签定包保责任状

质量第一

为用户服务

下道工序是用户

制定教育计划

质量工作检查

质量QC小组活动
检查落实
改进工作质量
总结表彰先进
提高工作技能
接受业主和监理监督

定期不定期质量检查

进行自检互检交接检

加强现场试验控制
充分利用现代化检测手段

技术岗位责任制
质量责任制
质量评定
反 馈
实 现 质 量 目 标
奖优罚劣
经济兑现
质量保证体系框图
4) 砌石工程材料符合《公路路基施工技术规范（JTJ033-95）》和招标文件要求。

。
7.安全、环保、文明施工措施
7.1.施工现场
7.1.1施工现场平面布置符合有关安全卫生规定，机具摆放整齐有序，各种标志、标识正确醒目，达到文明施工标准。
7.1.2如出现危及或可能伤及人员的危险时，所有相关的工作应停止直至危险状态得到消除。
7.1.3任何表现出不安全因素的设备和工具必须立即停止使用，直至处于安全状态或从施工区域移出或更换。
7.1.4若现场发生事故，应立即采取应急措施并在第一时间向业主提交书面报告，按业主和监理的相关规定及本公司《事故处理程序》进行事故的调查和处理。
7.1.5施工现场主要道路应符合标准要求，特殊地况设盖板、安全护栏。
7.1.6施工现场根据消防要求配置消防设施和器具，保持消防通道畅通。
7.1.8晚上施工时，在获监理认可后，项目部提供具有足够照明强度的设备，确保安全生产。
7.1.9控制箱电气开关、闸刀等须放置在防雨棚或防雨罩，设漏电保护器以防漏电。
7.1.10作业现场应经常打扫并保持清洁，垃圾应集中堆放并及时清理、运送至指定地点。
7.2施工人员
7.2.1熟悉与安全和健康有关的法律责任和义务，熟悉项目部全面的、综合的安全和健康程序的细节。
7.2.2对违反安全程序的有关人员将依据项目部相关规定，采取适当的惩罚性措施。违反安全规定并危及生命和财产安全的人员将被从施工队伍中清除出去。
7.2.3施工人员工作前应按规定穿戴好与作业相适应的防护用品，检查作业场地、施工机具及设备的完好情况，记录每次检查的日期、发现的问题、所采取的补救措施等。
7.2.4施工人员工作中应遵守岗位安全技术操作规程，做到文明施工。
7.2.5施工人员在工作前和工作中均不得食用酒精类饮料，不应在禁止烟火的场所吸烟。
7.2.6在施工区域应走指定通道，不应跨越危险区，不应在行驶的机动车上爬上跳下和攀登起重机吊钩和吊运中的物件。
7.2.7应注意各种安全标志，不应随便拆除或占用各种照明、信号、防雷等安全防护装置、安全标志和检测仪表等。
7.2.8发生事故应及时抢救人员、财产，保护现场并向有关人员报告。执行交接班制度。
7.3用电安全
7.3.1施工现场电气作业，由专职电工按规范操作。并负责作业区内各种带电设备及电线的漏电检查，发现问题立即整改。
7.3.2电气设备操作人员，必须穿合格劳保服装，戴标准绝缘手套，使用前必须对电气设备进行漏电试验。
7.3.3雨雪或潮湿天气，一般不在露天使用电气设备，必要时采取适当的安全用电措施。
7.3.4施工现场用电设施应在设备负荷线的首端处设置漏电保护装置。漏电保护器应装设在开关箱内。
7.3.5施工现场的配电室应通风良好，并采取防止雨雪和动物入内的措施。
7.3.6用电设备的金属外壳（安全电压除外）应作保护接地或保护接零。潮湿或条件特别恶劣的施工现场的电气设备应采用保护接零。
7.3.7配电屏（盘）上的各种配电线路应有编号并标明用途。配电线路维修时应悬挂“禁止合闸，有人操作”警告标志。停、送电必须有专人负责。
7.4其它安全措施
7.4.1搬运石块时要注意配合，步调协调一致，互相用力均匀，保证安全。
7.4.2石笼制作时注意安全，绑扎铁丝时注意不要滑伤皮肤，钩破衣服。
7.4.3修筑施工便道应保证足够的宽度和强度，确保运输安全。
7.4.5人工开挖基槽时注意不要滑伤管子防腐层，人工凿岩时要防止石块崩伤操作人员。
7.4.6修筑围堰导流时围堰应有足够的强度，防止被水冲垮。
7.4.7浆砌石护坡时应把坡上的石块清理干净，防止石块清理不净滑落伤人。
7.4.8搅拌机操作时应遵守操作规程，严禁非岗位人员违章操作。
7.5水土保护措施
7.5.1进料便道、堆料场尽量利用施工作业带或已有的乡村砂石路等，没有植被的砂石场和植被已被破坏的场地。
7.5.2施工时采取适当措施保证现场道路、斜坡和其它对地面不会形成障碍，造成水灾，破坏植被。
7.5.3作业带外被不慎砍伐的树木要立即补救，只要安全性和可施工性允许，平整场地的工作人员应尽量不破坏场地表面，不触及原有的根系，植物可以从地面切断，为以后重新萌芽生长创造条件。
7.5.4开挖管沟时要把表层土和底层土分开堆放，设置合适的沟渠排水和保持跨跃管沟的安全通道，以一种不影响其他土地使用的方式把管沟里过多的水抽到临近的地区。
7.5.5回填管沟时，应尽量作到恢复地表的原来形状，使表面能正常排水。
7.5.6下层土和表层土回填应与管沟内两侧的土层匹配，保存的表土不可在下层土回填之前填到管沟里面。
7.5.7在回填堆放挖出的土壤时，不可把表层的草皮或表土除去。
7.5.8压实管沟中的回填土，压实程度要大体相当于施工前状态，以尽量减少下沉。在管沟与水道交叉处和中断的排水沟的两岸压实填土时注意，必要时采取适当的措施，确保施工安全。
7.5.9在回填前需对大开挖的管沟用肉眼检查，如发现有动物，则应把它们弄出来，对于较大的动物，可在够壁挖一个斜坡，以便让它能够爬出来。
7.5.10取料场与任何水域保持最低限度的植被缓冲带。
7.5.11取料场扩展过程中移走的表土层必须适当堆放，采取措施防止水土流失，把侵蚀局限在取料场范围内，不得擅自扩大作业面。
7.5.12除了指定的料场，未经当地有关部门许可在施工中不能随意从河床或岸边倾倒或挖取卵石、采砂及废弃物。
7.5.13毁坏、迁移或清理树木、植被不得超过工程施工所需的范围，不得乱砍乱伐。
施工时临时加宽加固的道路，施工完毕应结合当地实际情况，对影响环境的予以恢复原貌。
7.5.14对于违反环保规章造成环境破坏，应立即报告项目监理，按照项目监理的指示负责清理、回收和（或）采取复原措施。地表径流向聚集，冲沟上部设置环向节流排水沟，边坡处沿管沟砌筑截水墙。
7.5.15稳定性差的冲沟边坡，软土地基采用浆砌条（块）石护坡。
7.5.16在河床开挖过程中，依据规范要求，在保证作业施工面的前提下，尽量减少河床生态环境的破坏。河床开挖施工完毕后，将阻碍行洪的杂物清除干净。
7.6 废物和生活垃圾处理
7.6.1保持作业带范围内不遗留施工产生的垃圾和碎片。
7.6.2工现场的食物垃圾应每天清楚掉。
7.6.3垃圾应运到施工场地以外适当的垃圾处理场妥善处理。
7.6.4不得将垃圾处理到沟渠里，表土或土堆上。
7.6.5清理人员收拾垃圾、碎片、切断的残枝和施工预料进行处理。把固体废料和垃圾（非生物可降解的垃圾）收集起来在一个场外地点进行处理。
7.6.6把固体废料和垃圾（非尘物可降解的垃圾）收集起来在一个场外地点进行处理。
7.6.7各种油料应在容器内存放，废油应及时回收集中储存，严禁就地倾倒，油料对地面造成污染时应采取措施进行清理。
7.6.8清理时被切断的树木可运出作业带范围或在作业带范围内进行切片、切碎、或堆在一个可接近的地方，可供公众加以利用。
7.7 应急急救
    在水工保护开工（或施工作业）前，通过对风险和危害分析以及当地常见病、传染病和医院状况调查的基础上，针对有毒蛇出没的环境、使用机械设备、发电机排水等危险因素，编制应急预案和应急程序，成立应急小组，准备应急物资，保证每位员工都熟悉应急预案和紧急情况下的应急行动。
7.7.1触电救护
 Ø       如电源开关在附近、应迅速关闭电源，否则用绝缘物体挑开电线或分离电器，使患者脱离电源；
    Ø    呼吸停止者，立即进行人工呼吸；
        心脏停跳者，进行胸外心脏按压；Ø
    Ø    送医院急救处理。
7.7.2机械伤救护
处理损伤的原则是首先抢救伤员的生命，对呼吸、心跳停止的伤员，应就地立即进行复苏术。
    Ø    治疗窒息。如遇严重失血或胸部开放性损伤，应尽快止血或封闭胸部伤口；
    Ø    治疗休克和骨折固定。运送四肢骨折伤员，必须用夹板固定伤肢，脊椎骨折须卧硬板床；
    Ø    如动脉出血，要上止血带，每隔1小时放松一次，每次1—2分种，转运途中应保持呼吸道畅通；
    Ø    送医院，预防感染，纠正电解质代谢失调，注射破伤风抗毒素。
7.7.3急性中毒救护
    Ø    立即终止接触毒物，毒物由呼吸道或皮肤侵入时，要立即将病人撤离中毒现场，移到空气新鲜的地方，污染的衣服必须立即脱去，清洗接触部位的皮肤；
    Ø    采取催吐、洗胃、导泻等方法清除体内尚未被吸收的毒物；
        清除皮肤上的毒物，脱去污染衣服，用大量温水清洗皮肤毛发；Ø
    Ø    清除眼内毒物，用清水彻底清洗；
        清除伤口毒物；Ø
    Ø    使用解毒剂并送医院。
