大汶溪2墩边坡喷锚施工方案.doc

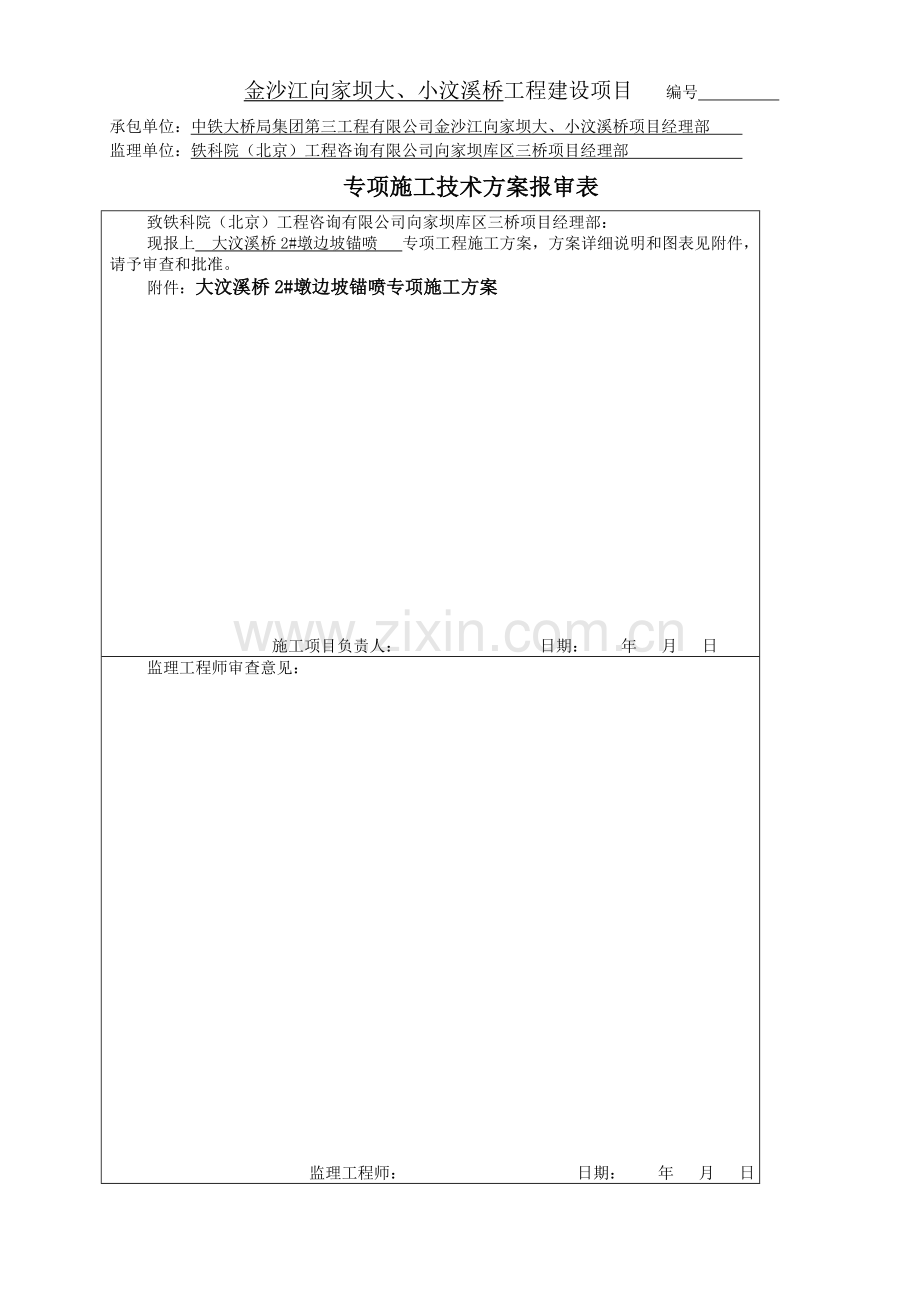

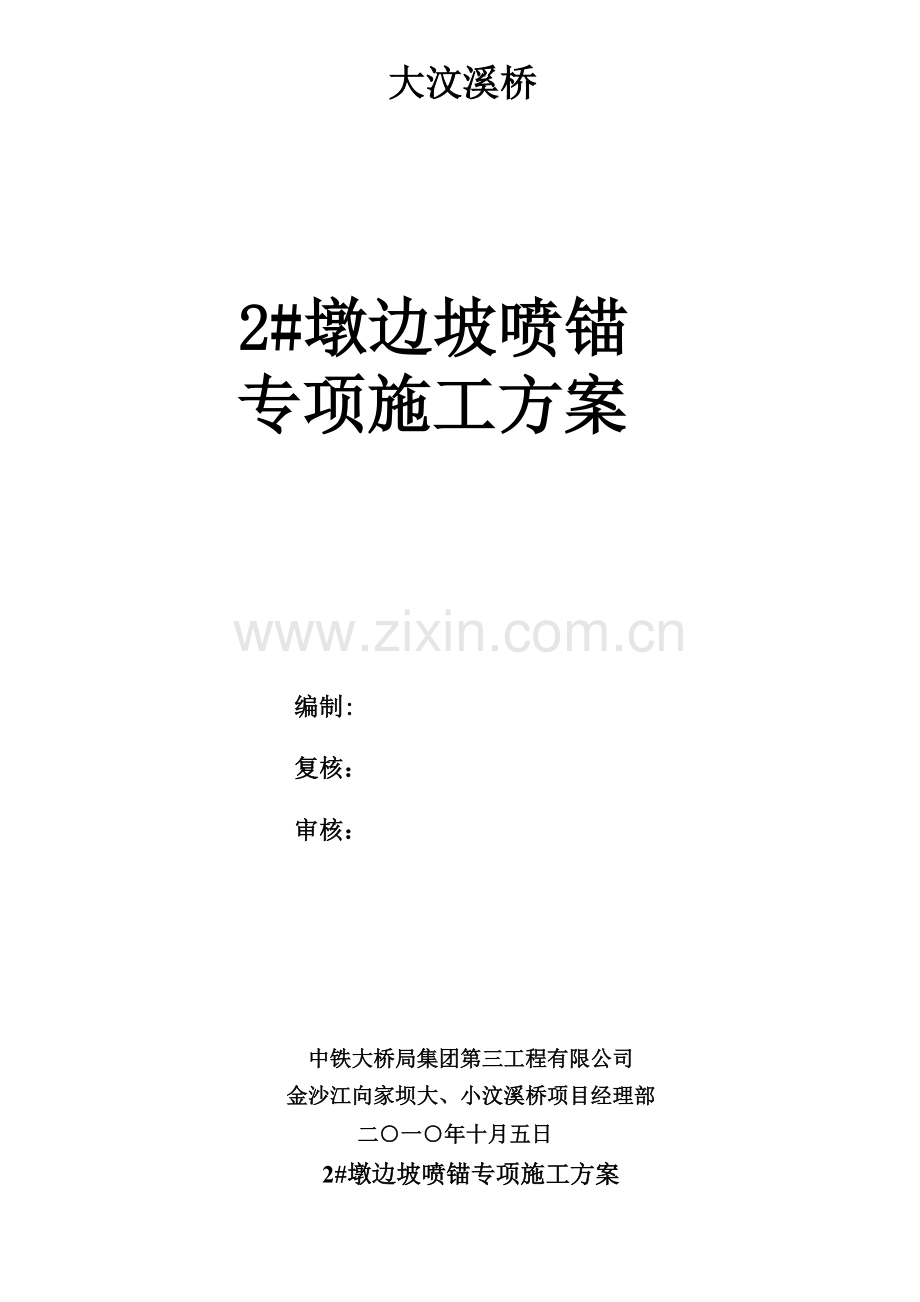

金沙江向家坝大、小汶溪桥工程建设项目 编号 承包单位：中铁大桥局集团第三工程有限公司金沙江向家坝大、小汶溪桥项目经理部 监理单位：铁科院（北京）工程咨询有限公司向家坝库区三桥项目经理部 专项施工技术方案报审表致铁科院（北京）工程咨询有限公司向家坝库区三桥项目经理部：现报上 大汶溪桥2#墩边坡锚喷 专项工程施工方案，方案详细说明和图表见附件，请予审查和批准。附件：大汶溪桥2#墩边坡锚喷专项施工方案 施工项目负责人： 日期： 年 月 日监理工程师审查意见： 监理工程师： 日期： 年 月 日大汶溪桥2#墩边坡喷锚专项施工方案编制: 复核： 审核： 中铁大桥局集团第三工程有限公司金沙江向家坝大、小汶溪桥项目经理部二一年十月五日2#墩边坡喷锚专项施工方案一、工程概况大汶溪桥系向家坝水电部库区南岸至绥江复建公路上横跨金沙江支流大汶溪的一座公路特大桥，桥址位于绥江县城新址边缘。全桥采用113m（现浇钢筋砼异型简支板）+(110+250+110)m（双塔双索面斜拉桥，半漂浮体系）+330m（预应力砼小箱梁）；其中主桥长470m，引桥长112.04m，桥梁全长582.04m。2#主墩承台结构尺寸为28.8m17.8m，经实地放样，其主桥2#主墩有一个承台角边（其中有一根桩基）位于“绥江县二十四岗”公路上，在满足桩基施工平台的同时，保证道路畅通，在爆破开挖完桩基占用公路部分，对原道路往里边坡进行扩宽处理（绥江县二十四岗路段边坡锚喷防护方案，根据现场测量，此次边坡锚喷防护的面积为420平方。二、施工资源配置1、材料主要材料：C20小石子砼（原材料：425号水泥、碎石、中粗砂），6.5钢筋18螺纹钢，M30砂浆（原材料：425号水泥、中粗砂）。辅助材料：100PVC管道、渗水土工布。周转材料：42钢管扣件。防护材料：钢丝网460平方。以上材料数量C20喷砼、M30砂浆原材料由工程部根据实验配合比计算，网片用的6.5钢筋。锚杆用的18螺纹钢、100PVC管道、渗水土工布由工程部根据设计计算数量后填写材料申请表交物资部采购。周转材料42钢管扣件根据本段边坡高度宽度及具体施工方法计算后提交物资部。2、施工机械设备喷锚支护主要施工机具序 号机具名称型 号单 位数 量备注1空 压 机9m3以上台12喷 射 机PZ-5台13高压输料管m1504砂浆搅拌机200L台15煤 电 钻50mm台1配套钻杆、钻头6挤 压 泵台17切 割 机台18调 直 机台19电 焊 机台210洋 铲把811电 缆 线米200三芯动力电缆12零星器材若 干13全 站 仪南方NTS-305A套114水准仪DS32套1 3、施工人员配置现场管理人员2人，技术总管1名，机械操作人员5名以上，测量2人，质量安全1人，材料员1名，实验1名。作业工人 ：空压机司机1名，喷浆手3名(包括注浆)，挤压泵操作手1名，电焊工1名，电工1名。三、施工组织方案1、总体施工组织安排 为合理利用施工资源，加快施工进度，力求在质量、进度、成本和效益以及整体形象方面创造良好效果，本工程多线并行组织施工，主要线路为边坡挂网喷浆施工。在施工技术准备的同时，进行材料准备、测量放线等工作。在锚杆钻孔过程中，尽快选定钢筋加工场，锚杆用18螺纹锚杆切断加工，网片以6.5钢筋（盘条）调直后切断焊接，具体技术要求和制作工艺由工程部制定技术交底，加工人员严格按技术交底制作。锚喷施工前测量人员先按设计坡比测量检查边坡超欠情况，对存在欠挖处做好标记记录，作业人员搭设脚手架后进行人工修坡。锚杆、钢筋网片应先加工好，现场管理人员做好锚杆孔注浆、安装锚杆、挂网及喷浆封闭工作准备，使锚杆成孔后立即可以进行注浆、安装锚杆、挂网、焊接及喷浆工作。2、材料来源和机械、人员组织 本工程主要材料 水泥、砂石料、和钢筋。主要材料根据公司物资管理部门合格供方名录提供的合格及优秀供应商，选择质量信誉生产能力都比较强的距离工地近的厂商供应。其它辅助材料如PVC管，土工布等就近选择优良材料使用，周转材料 钢管扣件由物资部就近联系租赁。机械设备及作业员由项目经理和现场施工负责人（项目副经理）协调组织一个喷浆班组和机加工班组施工。拟投入现场管理和技术人员配备及主要职责如下：投入技术、管理人员表姓名职位主要职责刘文生项目经理总体协调管理陈成杰项目总工技术总管，技术工作（包括测量、试验、质检计量等）总体安排叶伟平项目副经理施工总体安排、资源调配贺勇全工程部长工程质量管理、内业资料管理贺胜物机部长材料采购徐伟实验室主任原材料检测肖金良测量室主任施工放样罗军合约部部长合同与计量段海峰施工员现场施工安排和施工过程蔡鹏技术员兼安全员现场技术及安全3、技术准备工作 本工程开工前，组织全体技术人员，包括测量、质检、试验、材料相关人员，查看施工现场。由技术总管主持开展技术工作，对各部门人员进行分工。现在根据本工程具体情况和施工内容，现在对各部门工作安排如下：工程部：熟悉施工图纸后， 尽快完成做出技术交底和配套的安全技术交底，组织现场施工人员进行现场技术交底。统计本项施工材料规格数量，提交给物资部门。责任人 贺勇全。测 量：本段工程处理范围平面放样和高程测量，责任人 肖金良。物资部：物资寻价，选择优秀水泥、钢材供应厂商，保证工程用物资及时运到工地，办理物资购销合同，设备租赁及结算等。责任人 贺胜。合 同：做好成本台帐、和施工过程控制成本，责任人 罗军。四、施工方法与施工工艺1、准备工作在边坡进行喷砼前，按设计图纸或监理工程师指示做好各项准备工作；a) 清理防护岩面杂物，清除浮石及松动的岩石；b) 用高压水冲洗坡面，并使岩面保持一定的湿度；2、锚杆施工在岩面上确定锚杆孔位、进行钻孔，孔深及孔径应符合图纸要求。钻孔采用风动锚杆钻机或风钻凿岩机钻孔，钻至规至深度后，用高压风吹孔，用牛角泵向孔内灌入水泥砂浆或设计图纸规定并经监理工程师批准的材料并打入锚杆，孔口不满部分用泵补灌，再用砂浆将孔口抹平。3、网片制作安装埋设控制喷射混凝土厚度的标志，铺设2mm铁丝网，网格间距2020cm。铁丝网与锚杆联结牢固，其与岩面的间隙按设计图纸规定施作；4、卸水空设置按间距3m梅花形设置泄水管，用铁丝绑扎牢固，每15m设伸缩缝一条，用沥青木板隔开。5、喷射混凝土a) 施工前先确定湿式喷射混凝土的配合比、报监理工程师批准。喷射混凝土前先进行试喷、调整回弹量、确定混凝土的配合比及施工操作程序，经监理工程师认可后方可大面积施工；b) 采用湿式喷射机喷射砼，移动式电动空压机供风，施作前先对机械进行技术检查，对水、风、电路进行检查，合格后方可运转。c) 喷射混凝土分段、分片由下而上进行。作业开始时，先送风，后开机，在给料；结束时，待料喷完后，在关机。向喷射机供料时要连续均匀，机器正常运转时，料斗内保持足够的存料。喷层厚度均匀，符合设计图纸要求；d) 混合料宜随拌随用。不掺速凝剂时，存放时间不超过2小时；掺速凝剂时，存放时间不应超过20分钟；混合料的拌和时间按规范操作；e) 混合料在运输、存放过程中，严格防雨淋、滴水及大块石等杂物混入，在装入喷射机前过筛；f) 喷射后，当采用普通硅酸盐水泥时，养护应不少于10天；当采用矿碴硅酸盐水泥或火山灰硅酸盐水泥，养护不得小于14天，喷层周边与未防护坡面的衔接处作好封闭处理；g) 喷射混凝土的回弹物，不能收集起来放入下批配料中，以免影响喷射混凝土质量；h) 喷射质量检查按规范检查喷射表面。是否有松、开裂、下坠、滑移等现象，如有及时清除重喷；喷体达一定强度后可用锤击听声，对空鼓脱壳处及时进行处理；钻眼量测，厚度不够处补喷；及时测定回弹率和实际配合比，以指导下步施工；作喷体试件进行力学试验。6、施工注意事项a) 雨天冲刷新喷面上的水泥，造成混凝土脱落时，不得施工；b) 气温低于+5时，不得施工；c) 大风妨碍喷射手进行工作时，不得施工。五、质量安全控制措施1、质量目标：单位工程优良，分项工程优良率达到95%以上。2、质量控制措施： 对全体施工人员进行质量教育，增加质量意识。 严格按设计和施工规范施工，施工中按ISO9002质量管理程序办事。 加强施工技术管理，严格执行技术责任制，认真审查施工图，严格按照设计文件进行施工。施工人员必须严格掌握施工标准、检查及验收标准和工艺要求。逐步进行技术交底，发现问题及时解决。 严格执行工程监理制度，及时办理隐蔽工程的签证手续。 发挥质检工程师质量否决权作用。发现违背施工程序，不按设计要求、技术规范及技术交底施工，或使用材料半成品及设备不符合要求等现象，有权制止，必要时下令停工整顿，有权进行处罚。 建立质量奖罚制度，明确奖罚标准，做到奖罚分明。 严格施工纪律，把好工序质量关，上道工序不合格，不能进行下道工序施工。 各种材料均要有试验单或出厂合格证，并且按设计及规范要求进行试验,达到要求后方可投入使用,不合格材料坚决不能使用。六、施工安全保证体系安全目标：杜绝死亡、重伤事故，尽量避免轻伤事故，争取实现安全样板工地。为确保施工生产安全进行，安全生产目标的实现，建立严格的安全保障体系，见附图。安全控制措施： 建立以岗位责任制为中心的安全生产逐级负责制，制度明确、责任到人，奖罚分明。 在编制施工计划的同时，编制详细的安全操作规程、细则、制度及切实可行的安全技术措施，分发至工班，组织逐条落实。 每一工序开始前，做出详细的施工方案和实施措施，报经监理工程师审批后，及时做好施工技术及安全技术交底，并在施工过程中督促检查，严格坚持特殊工种持证上岗。 进行定期和不定期的安全检查，及时发现和解决不安全的事故隐患。 坚持每周一安全日的安全学习制度。严格执行交接班制度，坚持工前讲安全、工中检查安全、工后评比安全的“三工制”活动。 从事爆破、电力、高处作业及起重作业等特殊作业人员，各种机械的操作人员及机动车辆驾驶人员，必须经过劳动部门专业培训并考试取得合格证后，方准持证独立操作。 加强爆破器材的领用、运输、使用、退库管理，严禁爆破器材流失。同时应设有通讯设备、报警装置和防火、防雷电设施。 所有安全用品如安全帽、安全网、安全带等必须经有关部门验收后才能使用。 施工前编制详细的工艺方案和作业指导书，做到方案可行，工前准备充分，人人熟悉其作业内容，采取的安全措施周全得体。 提升系统的各部位定人、定期检查，严格按操作规程操作。制度责任兑现各种形式竞赛文明施工包保责任制职业道德法制纪律规章制度安全知识安全预防措施班组建议检查、评比总结各种岗位责任制安全标准作业工人岗前教育安全方针政策安全技术措施安全基础工作奖罚教育规范活动规范教育安全保障体系项目部安全领导小组班组负责人七、环保及文明施工1、环保措施1）保证施工方案同时要具备环保防范措施，以保护现场环境，避免由于施工方法不当引起对环境的污染和破坏。2）在施工中,严格遵守国家、云南省昭通市环境保护的有关规定，采取有效的措施预防消除任何因施工造的环境污染。3）尽量不破坏原有植被，不随意砍伐树木，并在其周围植草或植树绿化，创建美好环境。4）按指定地点弃土，保证弃土堆的自身稳定，防止弃土对农田、水利、河道的污染，并采取有利于复耕的措施。5）做好生产、生活区的卫生工作，保持工地清洁，定时打扫，垃圾定点存放，定期运到环保部门指定的位置。2、文明施工(1) 材料堆放整齐，不同规格的材料分开堆放，界限清楚。(2) 施工机械放置合理、有序。(3) 施工区同生活区须隔离。划分责任区，分片包干到人。(4) 及时清理现场内的杂物，不得乱堆乱放，不得随地便溺。
