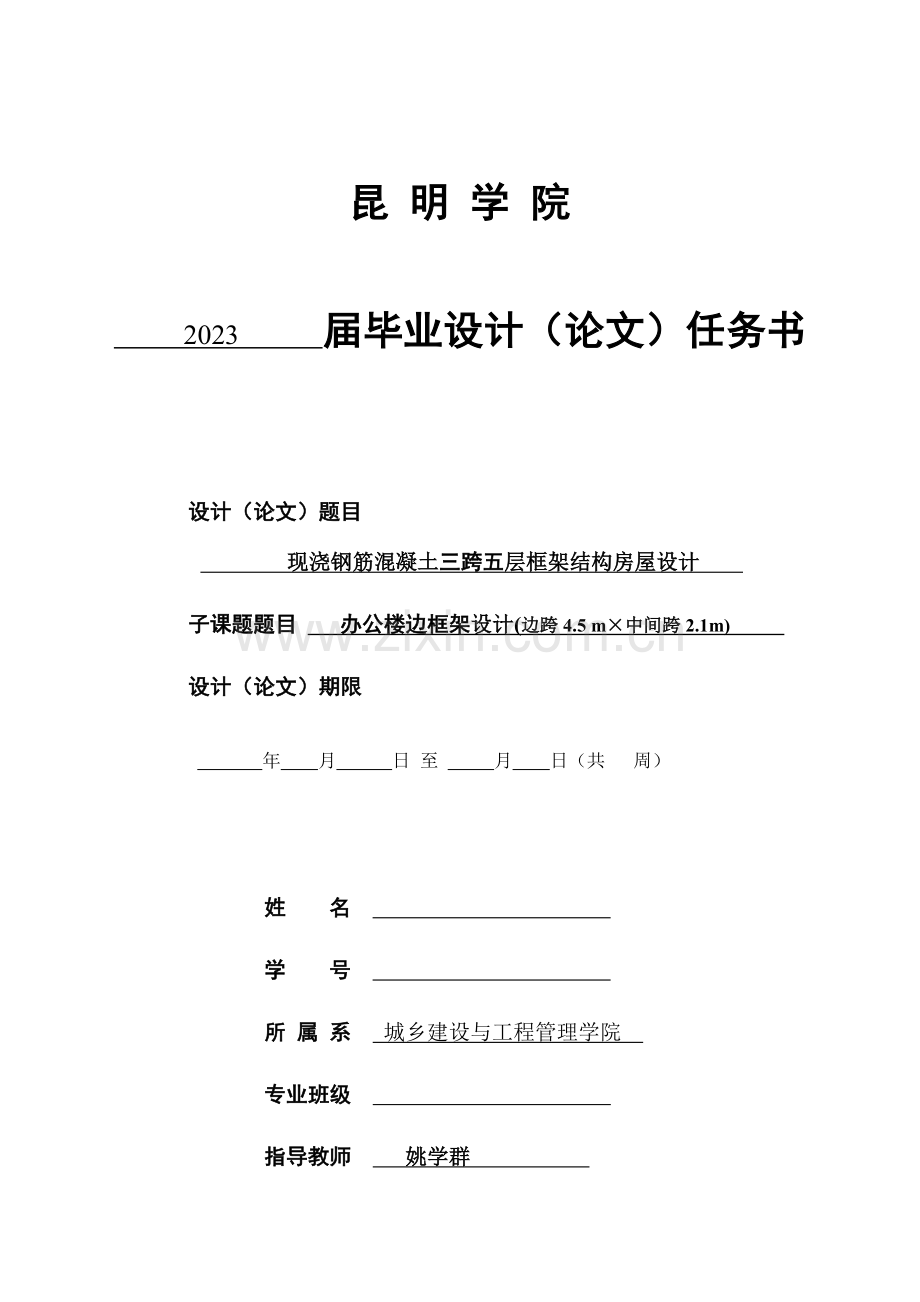

昆 明 学 院

2023 届毕业设计（论文）任务书

设计（论文）题目
现浇钢筋混凝土三跨五层框架结构房屋设计
子课题题目 办公楼边框架设计(边跨4.5 m×中间跨2.1m)
设计（论文）期限

年 月 日 至 月 日（共 周）

姓 名
学 号
所 属 系 城乡建设与工程管理学院
专业班级
指导教师 姚学群

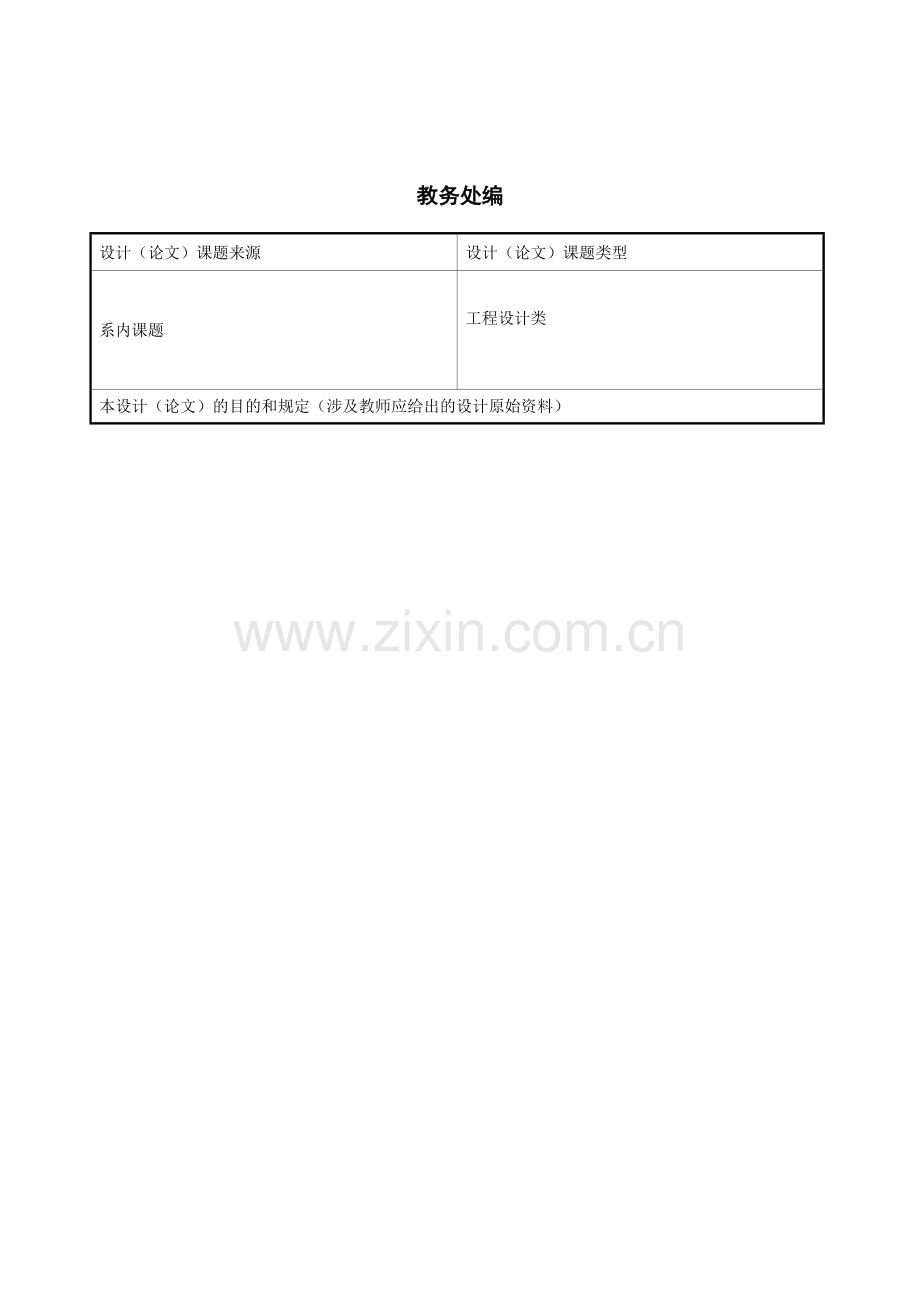

教务处编
设计（论文）课题来源
设计（论文）课题类型

系内课题

工程设计类

本设计（论文）的目的和规定（涉及教师应给出的设计原始资料）

设计目的：
1. 使学生了解一般民用建筑设计方法，掌握多层框架结构房屋的结构选型与布置。
2. 掌握多层框架结构房屋的结构和构件的设计计算内容，会绘制规范的房屋施工图，熟悉房屋设计全过程。
3. 掌握多层框架结构施工组织设计与工程概预算。
4. 通过毕业设计的训练，规定学生理论联系实际，培养独立思考、分析问题与解决问题的能力。
设计规定：
某市区拟建一幢五层办公楼，丙类建筑，初步设计为一幢钢筋混凝土框架承重的结构，横向三跨五层，纵向房屋长40～45m，层高3.6m，横向边跨跨度4.5m，中间跨2.1m。该地区抗震设防烈度为8度，场地类别为Ⅱ类，设计分组为第二组，设计基本加速度0.2g，耐火等级二级。气温-10--38C，常年雨季为7月，基本风压为0.7kN/m2,地面粗糙度为B类。根据地质勘测资料，场地表面以下三层土层依次为（1）杂填土，天然重度r＝17kN/m3，厚度0.6m,(2)粉质粘土，天然重度r＝18.5kN/m3，厚度1.2m，液性指数IL=0.75,孔隙比e＝0.7，压缩模量Es＝7MPa，地基承载力特性值fak＝150kPa（3）粘土混砾，地基承载力特性值fak＝180kPa。地下水深度在4m以下，室内外地坪高差450mm。 0.00标高处相称于绝对标高1849.5m。

学生应完毕的任务（涉及设计计算说明书、图纸等）
一． 进行建筑设计

1． 设计说明：涉及设计规模、建筑面积、内外墙、地面、楼面、屋面材料作法、装修表及门窗表、引用的标准图等。

2． 绘制建筑施工图：(可以用CAD出图)
（1） 总平面图 参考比例1：500
（2） 标准层及顶层平面图 参考比例1：100
（3） 正立面图，背立面图，侧立面图 参考比例1：100
（4） 剖面图 参考比例1：100

二． 进行结构设计

1． 结构设计计算书：取有代表性的楼板进行配筋计算，取一榀有代表性的横向框架进行内力计算及内力组合、配筋计算，设计计算钢筋混凝土基础、钢筋混凝土楼梯。涉及设计计算依据、必要的说明、数据、计算环节、计算图表、计算结果，并编制成册。
规定：有手算的计算结果，按pkpm电算调整配置的钢筋量再作为绘制施工图的依据。
2． 绘制结构施工图：(规定手画出图，不采用平法表达)
（1） 结构设计说明
（2） 基础平面图 参考比例1：100
（3） 基础详图 参考比例1：50
（4） 标准层及顶层结构平面布置图及楼板配筋图 参考比例1：100
（5） 框架梁柱配筋图及详图 参考比例1：50或1：30
（6） 楼梯结构布置及配筋图 参考比例1：50（以上也可根据图纸布置情况自定比例）

三． 记录工程量和做施工组织计划
规定记录土建工程量（涉及主材用量）和编制施工组织计划与施工方案，画施工平面布置图及横道图（或网络图）施工计划表。
四． 整改设计成果并提交

预备工作：作好开题报告，并进行建筑方案初步设计。

设计（论文）各部分内容和时间分派
第一部分（1.5周时间）：进行建筑设计，绘图
第二部分（6.5周时间）：进行结构设计，绘图
第三部分（2周）：记录工程量和做施工组织计划
第四部分（1周），整理设计成果，提交成果，修改再提交
评阅及答辩（ 1 周）共计12周
参考文献
（一） 教材：
混凝土结构设计原理 沈蒲生 高等教育出版社，2023
混凝土结构设计 沈蒲生 高等教育出版社，2023
结构抗震设计 祝英杰主编 北京大学出版社，2023
(二)规范、标准：
1． 建筑结构荷载规范. GB 50009-2023.中国建筑工业出版社，2023.
2． 建筑抗震设计规范. GB 50011-2023.中国建筑工业出版社，2023.
3. 混凝土结构设计规范. GB 50010-2023.中国建筑工业出版社，2023.
4． 建筑地基基础设计规范.GB 50007-2023.中国建筑工业出版社，2023.
5. 建筑制图标准.GB/T50104-2023
6． 建筑结构制图标准.GB/T50105-2023
（三）标准图
1．西南地区通用民用建筑配件图集 合订本 西南地区建筑标准设计协作办公室出版
2．建筑物抗震构造详图 03G329-1中国建筑标准设计研究所出版
3．混凝土结构施工图平面整体表达方法制图规则和构造祥图03G101-1, 03G101-2,04G101-4,同上
4．框架结构填充小型空心砌块墙体建筑构造02J102-2，出版同上
（四）参考书：
1．建筑抗震 张小云主编 高等教育出版社，2023.
2. 多高层框架结构 董平主编 机械工业出版社，2023
3．房屋结构毕业设计指南 周果行 中国建筑工业出版社，2023.
4.. 建筑结构静力计算手册(第二版) 编写组编 中国建筑工业出版社，1998
任务下达日期
2023- -
学生应送交毕业
设计（论文）日期
2023- -
指导教师签字

年 月 日
接受任务学生
签 字

年 月 日
教研室主任
审核

签字：
年 月 日
系领导审定

签字：
系公章：
年 月 日
昆明学院 届毕业设计（论文）开题报告
姓名

学号

指导教师

系

专业、班级

毕业设计（论文）题目

子课题题目

开题报告内容涉及：1. 选题的意义；2. 简述选题在该领域的水平和发展动态； 3. 设计（论文）所要设计、研究的内容和实行方案；4. 重要关键技术、工艺参数和理论依据； 5. 设计（论文）的研究特色和创新之处等。

指
导
教
师
意
见

签字：
年 月 日
教研室主任意见

签字：
年 月 日
备
注

注：1．本报告由学生在接到“毕业设计（论文）任务书”后完毕，并于最后一学期开学第一周交指导教师审阅； 2．每个毕业设计（论文）课题撰写一份开题报告（有子课题的每个子课题撰写一份），作为指导教师、专业教研室审查学生能否承担该毕业设计（论文）课题任务的依据。
