钢筋工程分项施工设计.doc

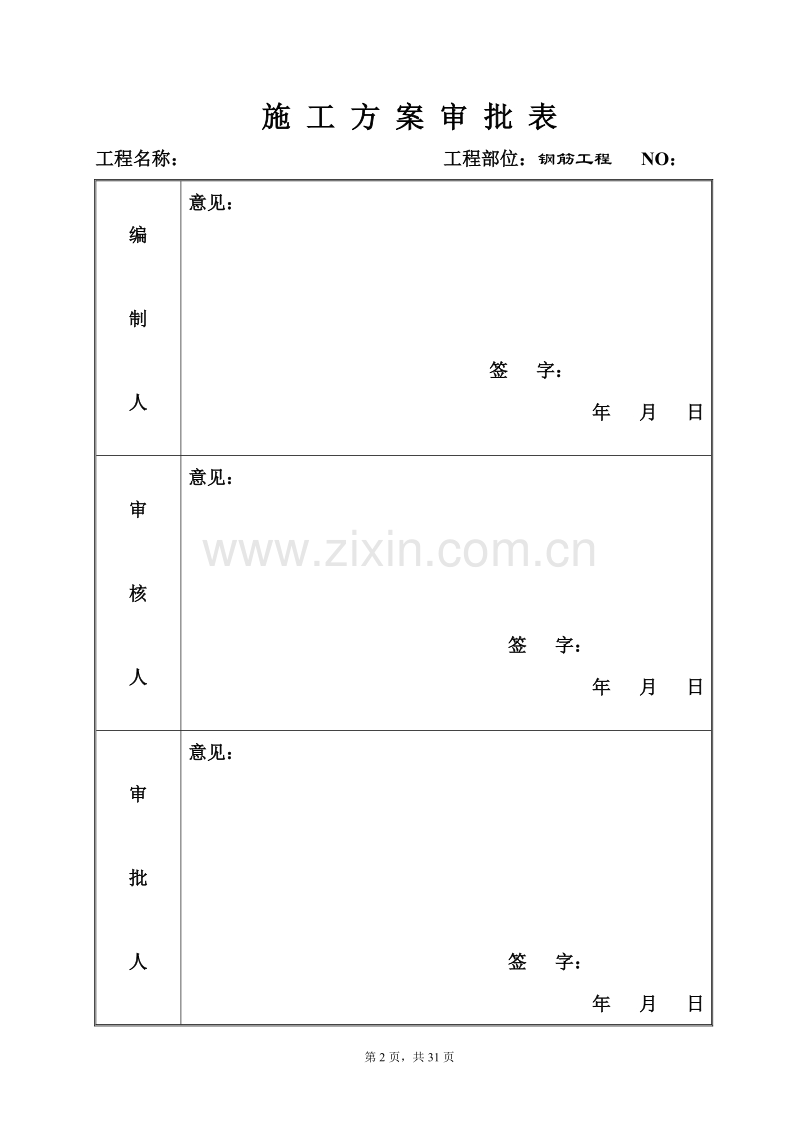

第 1 页，共 31 页 钢钢 筋筋 工工 程程 施施 工工 方方 案案 2003 年 2 月 25 日 第 2 页，共 31 页 施施 工工 方方 案案 审审 批批 表表 工程名称：工程名称： 工程部位：工程部位：钢筋工程 NO： 编编 制制 人人 意见：意见： 签签 字：字： 年年 月月 日日 审审 核核 人人 意见：意见： 签签 字：字： 年年 月月 日日 审审 批批 人人 意见：意见： 签签 字：字： 年年 月月 日日 第 3 页，共 31 页 目目 录录 一、工程概况：一、工程概况：.4 二、施工部署：二、施工部署：.5 三、钢筋加工：三、钢筋加工：.6 四、钢筋绑扎：四、钢筋绑扎：.24 4.1.4.1.采用常规施工方法的注意事项：采用常规施工方法的注意事项：.24 第 4 页，共 31 页 一、工程概况：一、工程概况： 1、 ，地上二十三层，地下一层，建筑物总高为 92.85 米。工程 造价为 7909 万元，总建筑面积为 31997.4m2，其中地上建筑面积为 27252.5m2，地下面积 为 4744.9m2，占地面积为 2641.8m2。0.000，相当于黄海高程 7.95 米。 结构类型为一类高层建筑，框剪结构、框架结构，合同工期 645 天，开工日期为 2002 年 12 月 29 日，计划竣工日期为 2004 年 10 月 2 日。合同质量等级为市优良。 2、设计情况： 材料要求：本工程采用、级钢筋，级钢强度设计值300N/mm，级钢强度 设计值360 N/mm。钢板采用 Q235 钢，吊钩、吊环均采用级钢，不得冷加工。 焊条：级钢筋E43*型，级钢筋E50*型，级钢筋E55 型。钢筋与与型钢 焊接随钢筋定焊条。 基础以上圆钢量为 941.33t，基础以上级螺纹钢量为 1611.95t，基础以上级螺 纹钢量为 146.39t。基础以上用钢量为 3679.83t，地下室部份的用钢量为 1200t。本工程 总用钢量约为 4000t。 钢筋工程总体要求：钢筋制作和安装是保证整体结构质量的重要环节， 纵向受拉钢筋最小锚固及搭接长度：（框架柱，暗柱内主筋的连接优先采用焊接或 机械连接）非抗震及三，四级抗震结构的钢筋最小锚固长度 laE（mm）表 混凝土强度等级 钢筋种类 C15C20C25C30、C35 C40 备注 级钢筋40d30d25d20d20d 级钢筋50d40d35d30d30d 级钢筋 45d40d35d30d 且应250 一、二级抗震结构的钢筋锚固长度表一、二级抗震结构的钢筋锚固长度表 混凝土强度等级 钢筋种类 C20C25C30、C35 C40 备注 级钢筋35d30d30d30d 级钢筋45d30d35d35d 级钢筋50d45d40d35d 且应250 第 5 页，共 31 页 非抗震及三、四级抗震结构的钢筋最小搭接长度非抗震及三、四级抗震结构的钢筋最小搭接长度 ll（mm）表）表 混凝土强度等级 钢筋种类 C15C20C25C30、C35 C40 备 注 级钢筋48d36d30d24d24d 级钢筋60d48d42d36d36d 级钢筋 54d48d42d36d 且应300 一、二级抗震结构的钢筋锚固长度表一、二级抗震结构的钢筋锚固长度表 混凝土强度等级 钢筋种类 C20C25C30、C35 C40 备 注 级钢筋41d35d29d29d 级钢筋53d47d41d41d 级钢筋59d53d47d41d 且应300 二、施工部署：二、施工部署： 该工程根据施工现场实际情况，钢筋放现场加工，采取流水加工、绑扎方法施工。 将钢筋工程分为制作和绑扎两大作业施工班组，工作相对独立，必要时可进行劳动力调 节。在地下室施工阶段，因钢筋工程量较大（1200t） ，拟进场 2 套钢筋加工设备，两班加 工作业班组，加工班组人员为 30 人，现场绑扎作业班组拟进场 60 人。拟投入施工机具： 钢筋闪光焊机 2 台，钢筋弯曲机 4 台，钢筋切断机 4 台，卷扬机 2 台。当进入主体标准 层施工后，拟采用一套钢筋加工设备即可满足施工要求。 在地下室施工阶段时，施工运动场地较小，对钢筋的进场组织、堆放场地要求较高； 选择钢筋供应商，并对钢筋的品牌宜多作考虑几家，以供选择； 钢筋原材料应按规范要求，正确取样、及时送检； 钢筋提前一层加工好。对 级钢应提前了解市场，提前订货。 做好钢筋工种与木工、泥水的工序交接，并在浇灌砼时，安排专职钢筋工看护钢筋， 做好钢筋的成品保护； 技术准备：钢筋代换应经设计院同意，施工前应对班组进行技术、工艺标准进行交 底。 钢筋进场要求：钢筋进场数量按每月需要量配套供应，无出厂质量证明，每捆（盘） 钢筋无标志牌的钢筋不得进场，进场的钢筋立即进行报请监督部门抽样取样试验，合格 后方可使用。并按 30%送第三方检验，钢筋原材料检验：钢筋的抗拉强度实测值与屈服 第 6 页，共 31 页 实测值比不应小于 1.25 且钢筋屈服强度实测值的比值不应小于 1.3。 三、钢筋加工：三、钢筋加工： 3.1 施工准备：施工准备：钢筋加工场地设在北侧 11-18 轴区段，原料堆料尽量堆在 18 轴以后， 以减少对地下室边坡压力。钢筋的弯曲、切断、焊接则沿围墙按顺序摆开，有条不紊、 层次分明、分区明确。16 的钢筋竖向采用电渣压力焊，水平连接采用对焊或现场搭 接焊，板筋采用人工绑扎搭接，所有直径大于 22mm 的钢筋都采用焊接。本工程共用 圆钢筋 941.33T，级螺纹钢 1611.95T，级螺纹钢 146.39T。 凡进场施工用钢材必须有出厂质量证明书和检验报告单，并按规定见证取样，送检 试验，试验合格才能用于工程上。 根据工程进度和施工图要求设定专人翻样制作料单，安排专门管理人员负责钢筋制 作、堆放、管理工作，做好对制作工人的书面技术交底。 钢筋加工机械操作先空载，试运转正常后才能投入使用，钢筋表面应保持洁净，有 污泥时，在使用前认真清除干净。10 以下的盘圆钢筋下料使用前要进行调直，采用电 动卷扬机械调直，调直冷拉率应4%。 制作完毕的钢筋统一用木制料牌标识，料牌上标明规格、数量、绑扎部位，并堆码 整齐。 钢筋加工前应认真按设计要求编制钢筋料单，并报监督单位审核，加工按审核后的料单进行，加 工的钢筋应是抽样合格的无损伤、无裂缝、无严重锈蚀的钢筋，钢筋加工全部采用机械加工成型, 、级钢的连接采用闪光对焊 加工好的钢筋分堆挂牌排放。箍筋必须作 135弯钩，直钩长度大于 10d。 操作工艺： 1钢筋表面应洁净，粘着的油污、泥土、浮绣使用前必须清理干净，可结合冷拉工艺除锈。 2钢筋调直，可用机械或人工调直。经调直后的钢筋不得有局部弯曲、死弯、小波浪形，其表面 伤痕不应使钢筋截面减小 5%。 采用冷拉方法调直的钢筋的冷拉率： 级钢筋冷拉率不宜小于 4%。 、级钢筋冷拉率不宜小于 1%。 预制构件的吊环不得冷拉，只能用级热轧钢筋制作。 3钢筋切断应根据钢筋号、直径、长度和数量，长短搭配，先断长料后断短料，尽量减少和缩短 钢筋短头，以节约钢材。 第 7 页，共 31 页 4钢筋弯钩或弯曲 钢筋弯钩。形式有三种，分别为半圆弯钩。钢筋弯曲后，弯曲处内皮收缩、外皮延伸、轴线长度不变， 弯曲处形成圆弧，弯起后尺寸大于下料尺寸，弯曲调整值见下表。 钢筋弯曲调整表 钢筋弯曲角度30456090135 钢筋弯曲调整值0.35d0.5d0.85d2d2.5d 注:d 为钢筋直径 钢筋弯心直径为 2.5d，平直部分为 3d。钢筋弯钩增加长度的理论计算值：对装半圆弯钩为 6.25d，对直弯钩为 3.5d，对斜弯钩为 4.9d（见图 1）、级钢筋末端需作 90或 135弯折时，应 按规范规定增大弯芯直径。由于弯芯直径理论计算与实际不一致。实际配料计算时，对半圆弯钩增加 长度参考下表。 半圆弯钩增加长度参考表（用机械弯）半圆弯钩增加长度参考表（用机械弯） 钢筋直径（mm）25mm 时省心直径应增加 1d 2弯心直径与原材料冷弯指标相同，焊件一般达不到，建议增加 Id。 2) 使用同批材料焊接参数相同，在焊接质量稳定情况下，每批数量扩大至三倍。 (四)施工注意事项 避免工程质量通病 第 14 页，共 31 页 对焊焊接时出现表面烧伤、接头轴线偏移和弯折，接头结合不良、接头氧化缺陷、接头过烧缺陷、 热影响区淬火脆裂以及接头区域有裂纹等现象，防止方法见下表。 点焊制品焊接缺陷及防止措施 缺陷种类产生原因防止措施 焊点过烧 1、变压器级数过高 2、通电时间太长 3、上下电极不对中心 4、继电器接触失灵 1、降低变压器级数 2、缩短通电时间 3、切断电源，校正电极 4、调节间隙，清理触点 焊点脱落 1、电流过小 2、压力不够 3、压入深度不足 4、通电时间太短 1、提高变压器级数 2、缩短通电时间 3、切断电源，校正电机 4、延长通电时间 表面烧伤 1、钢筋和电极接触表面太脏 2、焊接时没有预压过程或预压力过小 3、电流过大 1、清刷电极与钢筋表面的铁锈和油污 2、保证预压过程和适当的预压压力 3、降低变压器级数 2主要安全技术措施 (1) 对焊前应清理钢筋与电极表面污泥、铁锈。使电极接触良好，以免出现“打火”现象。 (2) 对焊完毕不要过早松开夹具，连接头处高温时不要抛掷钢筋接头，不准往高温接头上浇水， 较长钢筋对接应安置台架上。 (3) 对焊机选择参数，包括功率和二次电压应与对焊钢筋时相匹配，电极冷却水的温度，不得 超过 40，机身应接地良好。 (4) 闪光火花飞贱的方向要有良好的防护安全设施。 3产品保护 (1)钢筋焊接半成品按规格型号分类堆放整齐，堆放场所应有遮盖，防止日晒雨淋。 (2)转运钢筋对焊半成品不能随意抛掷，以免钢筋变形。 5.2、钢筋电弧焊、钢筋电弧焊 本工艺标准适用于工业与民用建(构)筑物的钢筋混凝土中的焊接 1040 和 I、级钢筋。 电弧焊是利用弧焊机使焊条与焊件之间产生高温，熔化焊条与焊件的金属凝固后形成条焊缝。 (一)施工准备 1机械设备 电弧焊的主要设备是弧焊机。弧焊机可分为交流和直流两类， 第 15 页，共 31 页 交流弧焊机常用型号有：BX 一 1201、BX 一 3002、BX 一 5002 和 BX 一 1000 等。 直流弧焊机常用别号有：AX165、AX3001、AX320、AX300、AX500 等。 2材料 钢筋：各种规格、级别的钢筋，必须有出厂合格证，进场后经物理蚌能检验，对于进口钢材须 增加化学性能检验，经检验合格后，方能使用。 焊条：按钢结构工程有关规定执行，焊条应分类、分牌号放在通风良好、干燥的仓库保管好， 重要工程焊条，要保持定温度和湿度(一般温度 10 15，相对湿度小于 5为宜)，焊条焊接前一般 在 20 25烘箱内烘干。 3作业条件 (1) 焊工应经培训考核，持证上岗。 (2) 弧焊机等机具设备完好，焊机要按规定正确接通电源，要求电源符合施焊要求。 (二)操作工艺 钢筋电弧焊分帮条焊、搭接焊、坡口焊和熔槽四种接头形式。 1帮条焊工艺 (1) 钢筋帮条焊接头形式见图。 (2) 当不能进行双面焊时，可采用单面焊接，但帮条长度要比双面焊加大一倍。 (3) 帮条焊适用于 I、级钢筋的接驳帮条宜采用与主筋同级别、同直径的钢筋制作，其 操作要点如下： 1) 先将主筋和帮条间用四点定位焊固定，离端部约 20mm，主筋间隙留 25mm。 2) 施焊应在帮条内侧开始打弧，收弧时弧坑应填满，并向帮条一侧拉出灭弧。 3) 尽量施水平焊，需多层焊时，第一层焊的电流可以稍大，以增加焙化深度，焊完一层之后， 应将焊渣清除干净。 4) 当需要立焊时，焊接电流应比千焊减少 1015 2搭接焊工艺 (1) 钢筋搭接焊接头形式见图。 (2) 当不能采用双面焊时，可采用单面焊接，此时搭接长度应比双面焊时加大一倍。 (3) 搭接焊只适用于 I、级钢筋的焊接，其制作要点除注意对钢筋搭接部位的预弯和安装， 第 16 页，共 31 页 应确保两钢筋轴线相重合之外，其余则与帮条焊工艺基本相同。 (4) 无论帮条接头或搭接接头，其焊缝厚度应不小于 0.3 钢筋直径，焊缝宽度 b 小于 0.7 钢筋 直径，见图。 3钢筋坡口焊对接分坡口平焊和坡口立焊对接 钢筋坡口平焊宜采用 V 型坡口，口角度为 5565，见图。 (2) 坡口面加工要平顺，污物、氧化铁锈要清除于净，并利用垫板进行定位焊，垫板长度取为 4060mm，宽度为钢筋直径加 l0mm，坡口根部间隙平焊取 46mm，操作工艺应注意如下几点： 1) 首先由坡口根部引弧，横向施焊数层，接着焊条作之字形运弧，将坡口逐层堆焊填满，焊接 时适当控制速度以避免接头产生过热，亦可将几个接头轮流施焊。 2) 每填满一层焊缝，都要把焊渣清除干净，再焊下一层，直至焊缝金属略高于钢筋直径 0.1d 为止，焊缝加强宽度比坡口边缘加宽 23mm 为宜。 (3) 钢筋坡口立焊对接 1) 钢筋v型坡口立焊时，坡口角度约为 3555，其中下筋为010，上筋为3545，见图。 2) 立焊对接垫板的装配和定位焊与坡口平焊基本相同，但根部间隙取 35mm。 3) 坡口立焊首先在下部钢筋端面上引弧，并在该端面上堆焊一层，使下部钢筋逐渐加热，然后 用快速短小的横向焊缝把上下钢筋端面焊接起来，当焊缝超过钢筋直径的一半时，焊条摆动宜采用立 焊的运弧方式，一层一层地把坡口填满，其加强高和加强宽与坡口平焊相同。 4钢筋熔槽帮条焊 熔槽帮条焊适用于直径大于或等于 25mm 的钢筋现场安装焊接。操作时把两钢筋水平放置，将 一角钢作垫模，接头形式见图。 第 17 页，共 31 页 其工艺要点如下： (1) 垫模角钢的边长约 4060mm，长度为 80mml00mm。 (2) 对接的两钢筋端面需用无齿锯切割平整，间隙取 1016mm 范围，并在熔槽角钢两侧点焊定 位。 (3) 熔槽焊接电流宜稍大，以接缝根部引弧后连续施焊，形成熔池，使钢筋端部熔和良好。 (4) 每焊完一支焊条后，应将焊渣清除干净，然后再焊，对焊缝加强高和加强宽的要求与坡口 对接焊相同。 (5) 钢筋与角钢垫模的贴合两侧应焊一至三道填角焊缝，长度与角钢同，使角钢起到帮条作用。 5预埋件接头 (1) 预埋件 T 型接头电弧焊分贴角焊和穿孔塞焊两种，见图。 (2) 预埋件应采用 I、级钢筋焊接，锚固钢筋直径在 18mm 以下时，可选择贴角焊，其焊脚 KI 级钢不小于 0.5d；级钢不小于 0.6d，锚固钢筋直径为 1822mm 时，应选择穿孔塞焊，预埋件钢 板 不小于 0.6 钢筋直径，并不小于 6mm，施焊时电流不宜过大，操作要保持焊脚宽度与焊脚高度 相一致，避免电弧咬伤钢筋。 6钢筋与钢板搭接焊 (1)接头形式见图。 (2) 级钢筋的搭接长度 l 不小于 4d，级钢筋的搭接长度 l 不小于 5d，焊接宽度 b 不小于 0.5d，焊缝厚度 h 不小于 0.35d。 7钢筋电弧焊对焊条 (1) 焊接参数的选择，钢筋电弧焊工艺既可用交流焊机，亦可用直流焊机，交流焊机结构简单， 成本低，保养维修方便，应用广泛，常用的有 BX300、BX330、BX500 等规格。 (2) 钢筋电弧焊对焊条、钢筋规格的选择见表。 钢筋电弧焊对焊条、钢筋规格的选择钢筋电弧焊对焊条、钢筋规格的选择 第 18 页，共 31 页 钢 筋 级 别 钢 筋 规 格 焊 条 级 级 级5 号 钢 新型号 焊 条 型 号 旧型号 E4301 E4303 交直流 T421 T422 E5001 E5003 交直流 T501 T502 E5016 交直流 T501 T502 E5001 E5003 交直流 T501 T502 (3) 钢筋电弧焊对焊条直径与焊接电流的选择见下表 钢筋电弧焊对焊条直径与焊接电流的选择钢筋电弧焊对焊条直径与焊接电流的选择 搭接焊及帮条焊坡口焊 焊接位置 钢筋直径 （mm） 焊条直径 （mm） 焊接电流 （A） 焊接位置 钢筋直径 （mm） 焊条直径 （mm） 焊接电流 （A） 平焊 1018 2032 3640 3.2 4.0 5.0 90130 150180 200250 平焊 1622 2532 3640 3.2 4.0 5.0 130170 180220 230260 立焊 1018 2032 3640 3.2 4.0 4.0 80110 130160 170220 立焊 1622 2532 3640 3.2 4.0 4.0 110130 150180 170220 (三) 钢筋电弧焊质量标准 1保证项目 (1) 焊接前必须首先核对钢筋的材质、规格及焊条类型符合钢筋工程的设计施工规范，有材质 及产品合格证书和物理性能检验，对于进口钢材需增加化学性能检定，检验合格后方能使用。 (2) 焊工必须持相应等级焊工证才允许上岗操作。 (3) 在焊接前应预先用相同的材料、焊接条件及参数，制作二个抗拉试件，其试验结果大于该 类别钢筋的抗拉强度时，才允许正式施焊，此时可不再从成品抽样取试件。 2基本项目 所有焊接接头必须进行外观检验，其要求是：焊缝表面平顺，没有较明显的咬边、凹陷、焊瘤、 夹渣及气孔，严禁有裂纹出现。 3允许偏差 第 19 页，共 31 页 见下表。 电弧焊允许偏差电弧焊允许偏差 偏差项目单位允许偏差值 帮条焊接头中心纵向偏移d0.5 接头处钢筋轴线的弯曲度4 接头处钢筋轴线的偏移d0.1d 或3mm 焊缝厚度d-0.05 焊缝宽度d-0.1 焊接长度d-0.05 咬肉深度Mm0.5 焊缝表面上气孔和夹渣 在两个 d 长度上不得多于个或(mm)2 或(6) 直径不得大于个或(mm)2 或(6) (四)施工注意事项 1避免工程质量通病 (1) 焊接过程中要及时清渣，焊缝表面光滑乎整，加强焊缝平缓过渡，弧坑应填满。 (2) 根据钢筋级别、直径、接头形式和焊接位置，选择适宜焊条直径和焊接电流，保证焊缝与 钢筋熔合良好。 (3)帮条尺寸、坡口角度、钢筋端头间隙以及钢筋轴线等应符合有关规定，保证焊缝尺寸符合要 求。 (4)焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋。 (5)钢筋电弧焊时不能忽视因焊接而引起的结构变形，应采取下列措施：a对称施焊，b、分层 轮流施焊，c、选择合理的焊接顺序。 2主要安全技术措施 (1) 焊机必须接地良好，不准在露天雨水的环境下工作。 (2) 焊接施工：场所不能使用易燃材料搭设，现场高空作业必须带安全带，焊工操作要配戴防 护用品。 3产品保护 焊接半成品不能浇水冷却，待冷却后方能移动，并不能随意抛掷。 5.3 竖向钢筋电渣压力焊竖向钢筋电渣压力焊 电渣压力焊是利用电流通过渣池产生的电阻热将钢筋端部熔化，然后施加压力使钢筋焊合。 本工艺标准适用于工业与民用建(构)筑物的钢筋混凝土结构中的大直径竖向钢筋连续接头的焊 第 20 页，共 31 页 接。 (一)施工准备 1材料 (1) 钢筋：应有出厂合格证，试验报告性能指标应符合有关标准或规范的规定。钢筋的验收和 加工，应按有关的规定进行。 (2) 电渣压力焊焊接使用的钢筋端头应平直、干净，不得有马蹄形、压扁、凹凸不平、弯曲歪 扭等严重变形。如有严重变形时应用手提切割机切割或用气焊切割、矫正，以保证钢筋端面垂直于轴 线。钢筋端部 200mm 范围不应有锈蚀、油污、混凝土浆等污染，受污染的钢筋应清理干净后才能进 行电渣压力焊焊接。处理钢筋时应在当天进行，防止处理后再生锈。 (3) 电渣压力焊焊剂：须有出厂合格证，化学性能指标应符合有关规定。在使用前，须经恒温 250烘焙 12 小时。焊剂回收重复使用时，应除去熔渣和杂物并经干燥，般采用 431 焊药。 2机具设备 (1) 电渣焊机。 (2) 焊接夹具：应具有一定刚度，使用灵巧，坚固耐用，上、下钳口同心。焊接电缆的断面面 积应与焊接钢筋大小相适应。焊接电缆以及控制电缆的连接处必须保持良好接触。 (3) 焊剂盒：应与所焊钢筋的直径大小相适应。 (4) 石棉绳：用于填塞焊剂盒安装后的缝隙，防止焊剂盒焊剂泄漏。 (5)铁丝球：用于引燃电弧。用 22 号或 20 号镀锌铁丝绕成直径约为 10mm 的圆球，每焊一个接 头用一颗。 (6) 秒表：用于准确掌握焊接通电时间。 (7) 切割机或圆片锯：用于切割钢筋。 3作业条件 (1) 焊工应经过有关部门的培训、考核，持证上岗。 焊工上岗时，应穿戴好焊工鞋、焊工手套等劳动防护用品。 (2) 电渣压力焊的机具设备以及辅助设备等应齐全、完好。施焊前必须认真检查机具设备是否 处于正常状态。焊机要按规定的方法正确接通电源，并检查其电压、电流是否符合施焊的要求。 (3) 施焊前应搭好操作脚手架。 (4) 钢筋端头已处理好，并清理干净，焊剂干燥。 (5) 在焊接施工前，应根据焊接钢筋直径的大小，按电渣焊机说明书或参考下表选定焊接电流、 造渣工作电压、电渣工作电压、通电时间等工作参数。有条件的现场，在焊前，先做焊接试验，以确 认工艺参数，制三个拉伸试件，试验合格后才可正式施焊。 竖向钢筋电渣压力焊参数表竖向钢筋电渣压力焊参数表 第 21 页，共 31 页 (二) 操作工艺 1电渣压力焊接工艺 电渣压力焊接工艺分为“造渣过程”和“电渣过程” ，这两个过程是不间断的连续操作过程。 (1)“造渣过程”是接通电源后，上、下钢筋端面之间产生电弧，焊剂在电弧周围熔化，在电弧 热能 的作用下，焊剂熔化逐渐增多，形成一定深度渣池，在形成渣池的同时电弧的作用把钢筋端面逐渐烧 平。 (2)“电渣过程” ，把上钢筋端头浸入渣池中，利用电阻热能使钢筋端面溶化，在钢筋端面形成 有利于焊接的形状和溶化层，待钢筋溶化量达到规定后，立即断电顶压，排出全部溶渣和溶化金属， 完成焊接过程。电渣压力焊见图。 2电渣压力焊施焊接工艺程序 安装焊接钢筋 安放引弧铁丝球 缠绕石棉绳装上焊剂盒 装放焊剂 接通电源， “造渣”工作电压 4050V， “电渣”工作电压 2025V 造渣过程形成渣池 电渣过程钢筋端面 溶化 切断电源顶压钢筋完成焊接 卸出焊剂拆卸焊盒 拆除夹具。 (1) 焊接钢筋时，用焊接夹具分别钳固上下的待焊接的钢筋，上下钢筋安装时，中心线要一致。 (2) 安放引弧铁丝球：抬起上钢筋，将预先准备好的铁丝球安放在上、下钢筋焊接端面的中间 位置，放下上钢筋，轻压铁丝球，使之接触良好。 放下上钢筋时，要防止铁丝球被压扁变形。 (3) 装上焊剂盒：先在安装焊剂盒底部的位置缠上石棉绳然后再装上焊剂盒，并往焊剂盒满装 焊剂。 安装焊剂盒时，焊接口宜位于焊剂盒的中部，石棉绳缠绕应严密，防止焊剂泄漏。 (4) 接通电源，引弧造渣：按下开关，接通电源，在接通电源的同时将上钢筋微微向上提，引 燃电弧，同时进行“造渣延时读数”计算造渣通电时间。 “造渣过程”工作电压控制在 4050V 之间，造渣通电时间约占整个焊接过程所需通电时间的 34。 (5)“电渣过程”：随着造渣过程结束，即时转人“电渣过程”的同时进行“电渣延时读数” ， 计算电渣通电时间，并降低上钢筋，把上钢筋的端部插入渣池中，徐徐下送上钢筋，直至“电渣过程” 结束。 第 22 页，共 31 页 “电渣过程”工作电压控制在2025V 之间，电渣通电时间约占整个焊接过程所需时间的14。 (6) 顶压钢筋，完成焊接：“电渣过程”延时完成，电渣过程结束，即切断电源，同时迅速顶 压钢筋，形成焊接接头。 (7) 卸出焊剂，拆除焊剂盒、石棉绳及夹具。 卸出焊剂时，应将接料斗卡在剂盒下方，回收的焊剂应除去溶渣及杂物，受潮的焊剂应烘、焙 干燥后，可重复使用。 (8) 钢筋焊接完成后，应及时进行焊接接头外观检查，外观检查不合格的接头，应切除重焊。 (三) 质量标准 1保证项目 (1) 钢筋品种和质量、焊剂的牌号、性能均必须符合设计要求和有关标准的规定。 (2) 钢筋焊接接头的机械性能必须符合钢筋焊接及验收规范(JGJl884)规定。 (3)在进行钢筋焊接接头的强度检验时，从每批成品中切取三个试件进行拉仲试验。在一般构筑 物中，每 300 个同类型接头(同钢筋级别、同钢筋直径)作为一批。在现浇钢筋混凝土框架结构中，每 一楼层中以 300 个同类接头作为一批；不足 300 个时，仍作为一批。焊接头的拉伸试验结果，三个试 件均不得低于该级别钢筋规定的抗拉强度值。若有一个试件的抗拉强度低于规定数值，应取双倍数量 的试件进行复验；复验结果，若仍有一个试件的强度达不到上述要求，该批接头即为不合格品。 2基本项目 (1) 用小锤、放大镜、钢板尺和焊缝量规检查，逐个检查焊接接头。 (2) 接头焊包均匀，不得有裂纹，钢筋表面无明显烧伤等缺陷。 (3) 对外观检查不合格的接头，应将其切除重焊。 3允许偏差 (1) 接头处钢筋轴线的偏移不得超过 0.1 倍直径，同时不得大于 2mm。 (2)接头处弯折不得大于 4。 (四) 施工注意事项 1避免工程质量通病 (1) 在整个焊接过程中，要准确掌握好焊接通电时间，密切监视造渣工作电压和电渣工作电压 的变化，并根据焊接工作电压的变化情况提升或降低上钢筋，使焊接工作电压稳定在参数范围内。在 顶压钢筋时，要保持压力数秒钟后方可松开操纵杆，以免接头偏斜或接合不良。在焊接过程中，应采 取措施扶正钢筋上端，以防止上、下钢筋错位和夹具变形。钢筋焊接结束时，应立即并检查钢筋是否 顺直。如不顺直，要立即趁钢筋还在热塑状态时将其扳直，然后稍延滞 12 分钟后卸下夹具。 (2) 电渣压力焊焊接工艺适用于直径 1640mm 的 I 级、级钢筋的焊接，当采用其他品种、 规格的钢筋进行焊接时，其焊接工艺的参数应经试验、鉴定后方可采用。 (3) 焊剂要妥善存放，以免受潮变质。 (4) 焊接工作电压和焊接时间是两个重要的参数，在施工时不得随意变更参数，否则会严重影 第 23 页，共 31 页 响焊接质量。 (5) 接头偏心和倾斜：主要原因是钢筋端部歪扭不直，在夹具中夹持不正或倾斜；焊后夹具过 早放松，接头未冷却使上钢筋倾斜；夹具长期使用磨损，造成上下不同心。 (6) 咬边：主要发生于上钢筋。主要原因是焊接时电流太大，钢筋熔化过快；上钢筋端头没有 压人熔池中，或压人深度不够；停机太晚，通电时间过长。 (7) 未熔合：主要原因是在焊接过程中上钢筋提升过大或下送速度过慢、钢筋端部熔化不良或 形成断弧；焊接电流过小或通电时间不够，使钢筋端部未能得到适宜的熔化量；焊接过程中设备发生 故障，上钢筋卡伍，未能及时压下。 (8) 焊包不匀：焊包有两种情况，一种是被挤出的熔化金属形成的焊包很不均匀，一边大一边 小，小的一面其高不足 2mm；另一种是钢筋端面形成的焊缝厚薄不均。主要原因是钢筋端头倾斜过大 而熔化量又不足，顶压时熔化金属在接头四周分布不匀或采用铁丝球引弧时，铁丝球安放不正，偏正 一边。 (9) 气孔：主要原因是焊剂受潮，焊接过程中产生大量气体渗入溶池，钢筋锈蚀严重或表面不 清洁。 (10) 钢筋表面烧伤：主要原因是钢筋端部锈蚀严重，焊前未除锈；夹具电极不干净；钢筋未夹 紧，顶压时发生滑移。 (11) 夹渣：主要原因是通电时间短，上钢筋在熔化过程中还未形成凸面即行顶压，熔渣无法排 出；焊接电流过大或过小；焊剂熔化后形成的熔渣粘度大，不易流动；顶压力太小，上钢筋在熔化过 程气体渗入溶池，钢筋锈蚀严重或表面不清洁。 (12) 成型不良：主要原因是焊接电流大，通电时间短，上钢筋熔化较多，如顶压时用力过大， 上钢筋端头压人熔池较多，挤出的熔化金属容易上翻；焊接过程中焊剂泄漏，熔化铁水失去约束， 随焊剂泄漏下流。 2主要安全技术措施 (1) 电渣焊使用的焊机设备外壳应接零或接地，露天放置的焊机应有防雨遮盖。 (2) 焊接电缆必须有完整的绝缘，绝缘性能不良的电缆禁止使用。 (3) 在潮湿的地方作业时，应用干燥的木板或橡胶片等绝缘物作垫板。 (4) 焊工作业，应穿戴焊工专用手套、绝缘鞋、手套及绝缘鞋应保持干燥。 (5) 在大、中雨天时严禁进行焊接施工。在细雨天时，焊接施工现场要有可靠的遮蔽防护措施， 焊接设备要遮蔽好，电线要保证绝缘良好，焊药必须保持干燥。 (6) 在高温天气施工时，焊接施工现场要做好防署降温工作。 (7) 用于电渣焊作业的工作台、脚手架，应牢固、可靠、安全、适用。 3成品保护 (1) 不准过早拆卸卡具，防止接头弯曲变形。 (2) 焊后不得砸钢筋接头，不准往刚焊完的接头浇水。 (3)焊接时应搭好架子，不准踩踏其他已绑好的钢筋。 第 24 页，共 31 页 4、钢筋绑扎、安装： 施工管理人员应认真做好技术交底工作，绑扎、安装应有专人对料，专人指挥，钢筋排列不得 有错乱移动现象，钢筋绑扎采用 20 # 铁丝扎牢，保证钢筋间距不发生偏移。绑扎接头搭头长度详附表。 各受力钢筋之间的绑扎接头位置相互错开，从任一绑扎接头中心至搭接长度的 1.5 倍区段范围内，有 接头的钢筋截面面积占受力钢筋总截面面积百分率，受拉区不超过 25%，受压区不超过 50%。钢筋绑 扎、安装过程中，管理人员做到边绑扎边按图纸校对检查，钢筋绑扎完成应及时垫好钢筋保护层。 钢筋连接：闪光焊、电弧焊、电渣压力焊、绑扎接头。 6、钢筋隐蔽验收、钢筋隐蔽验收 钢筋工程按设计图纸加工、绑扎，完成以后，施工员、质检员、技术负责人在班组自检的基础 上按设计图和质量验评标准进行检查验收，经检查合格后再通知质监部门共同进行钢筋隐蔽验收，并 及时办理隐蔽工程验收签证手续后方可安排砼浇筑。 7、钢筋加工、安装的允许偏差控制 项 目允许偏差（mm） 受力钢筋顺长度方向的净尺寸10 受力钢筋的钢筋间距5 箍筋、横向钢筋间距20 中心线位置5 焊接预埋件 水平高度+30 基础10 受力钢筋保护层 柱、墙3 8、钢筋保护 在砼施工中，由于砼浇捣、预埋等操作工种多，钢筋常被踩踏，受到破坏，施工中应及时铺设操作 道，对生产班组进行施工交底，并派责任心强的钢筋工跟班看护，及时整修，垫好钢筋保护层。 四、钢筋绑扎：四、钢筋绑扎： 4.1.4.1.采用常规施工方法的注意事项：采用常规施工方法的注意事项： A、柱子、墙体钢筋绑扎完成后，必须组织专门的人员对箍筋弯钩进行调校，务必保证弯 钩是 135弯钩，墙体筋、箍筋的拉钩必须同时钩住水平钢筋和竖向钢筋。 B、梁筋的二排筋因为箍筋弯钩的 135影响，有可能提不到位，那么在绑扎完成后，也 必须排专人来提起二排钢筋，以保证其就位的准确性。 C、竖向钢筋的偏位是钢筋工程中一个常常遇到的通病，其解决办法是在每楼层的梁板钢 第 25 页，共 31 页 筋绑扎完成后，校准竖向钢筋的位置，然后在竖向钢筋底部加装一个箍筋，用电焊点焊 在梁筋上，同时在竖向钢筋的上部另行绑扎几个箍筋，将竖向筋的间距调整均匀，绑扎 牢靠，以防止竖向钢筋的移位。 D、梁筋的水平钢筋采用闪光对焊连接，为方便吊装与绑扎、焊接长度不宜超过 27 米。 2.施工准备：施工准备： A、材料准备：a.22 号绑扎铁丝。b.根据图纸要求受力钢筋混凝土保护层厚度：板、墙 15mm，梁 25mm，柱 30mm，要求用水泥砂浆制成 50mm 见方，厚度等于保护层的垫块， 用于墙柱钢筋的垫块内要预埋 22 号绑扎铁丝。B、作业条件：a.钢筋进场后，应检查是否 有出厂证明、复检记录，并按施工平面图中指定位置，按规格、部位、编号分别加垫木 堆放。b.钢筋绑扎前，应检查有无锈蚀现象，除锈之后再运至绑扎部位。c.熟悉图纸按设 计要求检查已加工好的钢筋规格、形状、数量是否正确。d.做好抄平放线工作，标明柱、 梁部位的水平标高和弹好尺寸线。e.根据弹好的线检查下层预留搭接钢筋的位置、数量、 长度，如不符合要求时，应进行处理。f.根据标高检查下层伸出混凝土上表面的钢筋标高 （柱顶、墙顶）是否符合图纸要求，如遇有混凝土、砂浆要剔除、清理干净。 3.钢筋绑扎：钢筋绑扎： A、柱子钢筋绑扎：a.按图纸要求间距，计算好每根柱箍筋数量，在柱子钢筋上用粉笔划 出箍筋间距。b.从上往下套箍筋，将其与主筋采用缠扣绑扎。箍筋与主筋垂直，箍筋转角 与主筋交接点均要绑扎，主筋与箍筋非转角部分的相交点也应全绑扎。箍筋的接头（即 弯钩叠合处）应沿柱子竖向交错布置。c.柱筋保护层：垫块应绑在柱立筋外皮上，间距一 般 600mm 左右，以保证主筋保护层厚度的正确。d.绑扎端柱时应注意其锚固必须满足国 标 00G101。e.在柱、梁的交接点处，柱的箍筋与梁的主筋应配套进行，将梁主筋穿好并 绑扎成型后，再绑扎该处的柱箍筋。 B、梁钢筋绑扎：a.首先在梁模板上按图纸要求画好箍筋间距。b.穿框架梁主筋套入箍筋 穿次梁主筋并套好箍筋 放主、次梁架立筋 隔一定间距将梁底主筋与箍筋绑牢 绑架立筋 最后绑扎主筋。c.箍筋弯钩的叠合处，在梁上表面应交错绑扎，箍筋弯钩 为 135梁钢筋锚入柱内长度应符合设计要求。 （见附表）d.主、次梁钢筋，要在主筋下 垫好垫块，以保证主筋保护层的厚度。 C、板钢筋绑扎：a.清扫模板上刨花、碎木、电线管等杂物。用粉笔在模板上画好主筋， 分布筋间距。b.画好间距，先摆受力钢筋，后放分布筋、预埋件、电线管、预留孔等及时 配合安装。c.钢筋搭接长度、位置要符合施工规范及图纸设计要求。d.绑扎一般用八字扣， 第 26 页，共 31 页 除外围两根筋的相交点全部绑扎外，其余各点可隔点交错绑扎（全部绑扎） 。如板为双层 钢筋，两层筋之间须加钢筋马凳以确保上部钢筋的位置。e.绑扎负弯矩钢筋，每个扣均要 绑扎。最后在主筋下垫砂浆垫块。 D、楼梯钢筋绑扎：a.在楼梯段底模上画主筋和分布筋的位置线。b.根据设计图纸主筋、 分布筋的方向，先绑扎主筋后绑扎分布筋，每个交点均绑扎，如果有楼梯梁时，先绑梁 后绑板筋，且板筋要锚固到梁内。 c.底板筋绑完，待踏步模板吊梆完成后再绑扎踏步钢 筋。d.主筋接头数量和位置均要满足施工及验收规范要求。 4、质量标准：、质量标准： 4.1 钢筋加工: 主控项目 4.1.1 受力钢筋的弯钩和弯折应符合下列规定： （1）HPB235 级钢筋末端应作 180弯钩，其弯弧内直径不应小于钢筋直
