常用材料阻隔性能.doc

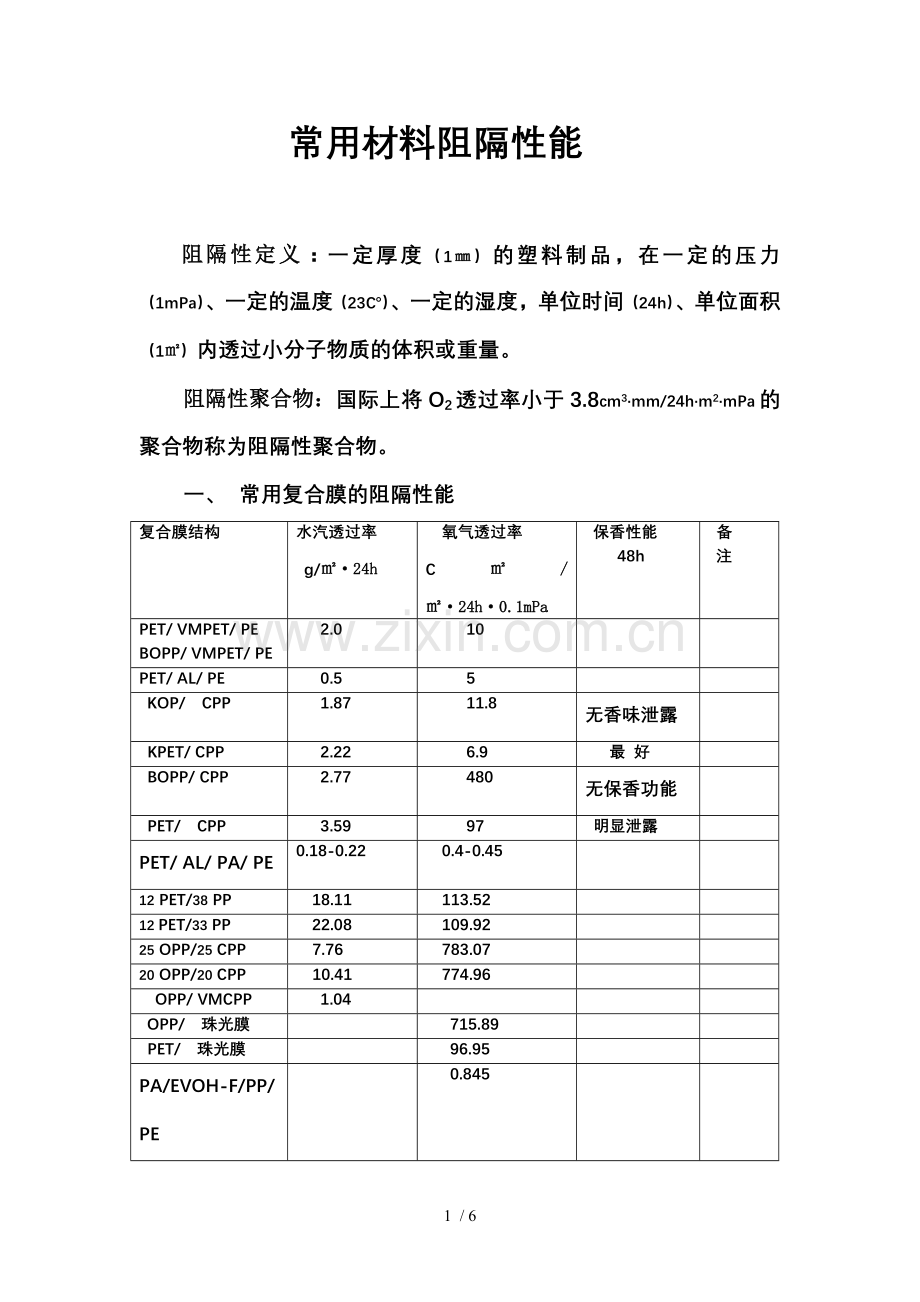

常用材料阻隔性能

阻隔性定义：一定厚度（1㎜）的塑料制品，在一定的压力（1mPa）、一定的温度（23℃）、一定的湿度，单位时间（24h）、单位面积（1㎡）内透过小分子物质的体积或重量。
阻隔性聚合物：国际上将O2透过率小于3.8cm3·mm/24h·m2·mPa的聚合物称为阻隔性聚合物。
一、 常用复合膜的阻隔性能
复合膜结构
水汽透过率
g/㎡·24h
氧气透过率
C㎡/㎡·24h·0.1mPa
保香性能
48h
备 注
PET/ VMPET/ PE
BOPP/ VMPET/ PE
2.0
10

PET/ AL/ PE
0.5
5

KOP/ CPP
1.87
11.8
无香味泄露

KPET/ CPP
2.22
6.9
最 好

BOPP/ CPP
2.77
480
无保香功能

PET/ CPP
3.59
97
明显泄露

PET/ AL/ PA/ PE
0.18-0.22
0.4-0.45

12 PET/38 PP
18.11
113.52

12 PET/33 PP
22.08
109.92

25 OPP/25 CPP
7.76
783.07

20 OPP/20 CPP
10.41
774.96

OPP/ VMCPP
1.04

OPP/ 珠光膜

715.89

PET/ 珠光膜

96.95

PA/EVOH-F/PP/PE

0.845

PP/ EVOH-F/ PP

1.671

PE/ EVOH-F/ PE

0.873

二、 常用材料的阻隔性能
表1：各种常见薄膜及相应PVDC涂布膜阻隔性能比较
薄膜类 型
BOPP20um
BOPET12um
LDPE 70um
BOPA15um
PT 24um
未涂布
5g/㎡
未涂布
5g/㎡
未涂布
5g/㎡
未涂布
5g/㎡
未涂布
5g/㎡
阻水性
9
3.6
35
4.5
7
1.5
210
11
非常大
9
阻氧性
1200
8.5
60
＜5
2000
＜5
20
＜5
10-1000
2.5
阻氮性
600
5
20
＜5
1000
＜5
15
＜5
--
--
阻CO2 性
3200
100
500
50
1200
300
200
50
--
--

表2：不同涂层厚度的KOP阻隔性能对比
涂层厚度（um）
阻湿汽性能
g/㎡·24h·38℃90%RH
阻氧气性能
C㎡/㎡·24h·1atm22℃
1.5
5.0
22.1
3.0
3.6
8.5
4.5
2.4
4.5

表3：塑料薄膜涂布PVDC前后性能比较
项 目
OPP
PET
PA
前
后
前
后
前
后
水分透过率
g/㎡·24h·38℃90%
4.7-7.0
4.7-6.2
35
4.5
372-403
11
氧气透过率 c㎡/㎡·25℃40%常压
2000
12.4-7.8
110
5
40.3
5

表4：三种材料的阻隔数据
聚 合 物
湿度
氧气透过率 23℃
C㎡·um/㎡·24h·kPa
透氧率变化
阻水（湿、潮）
性 能
PVA
0%
0.039
----
非常差
PVA
95%
97
增大2487倍
非常差
EVOH(70%VOH)
0%
0.066
----
非常差
EVOH(70%VOH)
95%
12
增大182倍
非常差
PA-6
0%
5.8
----
差
PA-6
95%
19
3.3倍
差
PVDC(90%VDC)
0%
0.97
----
非常好
PVDC(90%VDC)
95%
0.97
无变化
非常好

表5：镀铝膜的阻隔性能（市售镀铝膜镀层厚度大约0.3um）
镀层厚度
水蒸汽透过率
g/㎡·24h·40℃·100%RH
氧气透过率
C㎡/㎡·24h·atm
12umPET
25umCPP
25umLDPE
12umPET
25umCPP
25umLDPE
0.2
2.1
1.3
2.2
45
61
200
0.4
0.6
0.6
0.7
17
35
34
0.6
0.3
0.3
0.6
6
18
12
1.0
0.3
0.3
0.3
3
12
10

表6：PVDC与其他薄膜阻隔性能对比
项目
水分透过率g/㎡·24h·38℃90%
氧气透过率c㎡/㎡·24h·25℃40%常压
PVDC25u
1.55-4.65
7.7-26.5
PVA25u
≥50
＜0.2（湿度大时透过量增大）
KOP
0.8-4.7
1.2-6.4
BOPP
4.7-6.2
1705
CPP
7.8-10
1300-6433
BOPET
20.2
78
BOPA
372-403
40.3
LDPE
18.6
3375-13200
HDPE
4.7-10
512-3275

表7：常用中高阻透性塑料的透过系数
项 目
氧气透过率
C㎡·mm/24h·㎡·mPa
CO2透过率
C㎡·mm/24h·㎡·mPa
水分透过率
g·mm/24h·㎡·mPa
EVOH（乙烯29%）
0.1
1.5
20-25
EVOH（乙烯38%）
0.4
6
40-70
PVDC共聚物
0.5-4
1.2
0.2-6
PAN共聚物
8
16
50
PEN
12-22
50
5-9
MXD6
2-5
28
15-30
PET
49-90
180
18-30
表8：常用薄膜的阻隔性能
项 目
22uKOP
15uKPET
20uBOPP
12uPET
30uCPP
透水性g/㎡·d
3.5
5
9.0
35
4.0
透氧性C㎡/㎡·d
12
7
1200
110
800
保香性(48h)
无香味泄露
最好
无保香功能
明显泄露
无保香功能

表9：液奶包装膜阻隔性能对比
项 目
三层共挤
五层共挤
三层共挤/涂PVDC
透氧量c㎡/㎡·24h·0.1mPa
～2000
2～3
2～5
透CO2 量c㎡/㎡·24h·0.1mPa
～12000
～200
～200

表10：常用材料阻隔性能比较
性 能
从 优 到 劣 比 照
阻氧气性
AL、MA-PVDC→EVOH→PVDC→PA→PET→PP→PE
阻水汽性
MA-PVDC→AL→PP→PE→PET→EVOH→PA
气味阻隔性
MA-PVDC→AL→PET→PA→EVOH→PP→PE

耐 化 学性
MA-PVDC→PVDC→EVOH→PET→PA→PP→HDPE→LLDPE→LDPE→EVA
保护性
MA-PVDC→AL→EVOH→PVDC→PA→PET→PP→PE

表11：各种薄膜的保香性（单位：天）
项 目
厚度（um）
香草精
天芥菜
薄荷
樟脑
PE
20
0
0
0
0
PVDC
20
1
1
1
3
K-玻璃纸
26
9
8
108
92
防潮玻璃纸
24
31
52
163
164
普通玻璃纸
21
65
71
153
78
PVA膜
20
100
107
160
165

表12：各种薄膜的透明度和光泽度比较
项目
PVA
玻璃纸
PVC
PET
透过率（%）
60-66
58-66
48-58
54-58
发射率（%）
81.5
60.5
79.5
22

表13：各种膜的耐油性
项 目
PVA
PT
PVC
PE
PP
EVOH
PVDC
PET
PA
油透过时间（h）
∞
∞
50-100
15-40
（良）
3.5
∞
良
良
∞

（范文素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）

6 / 6
