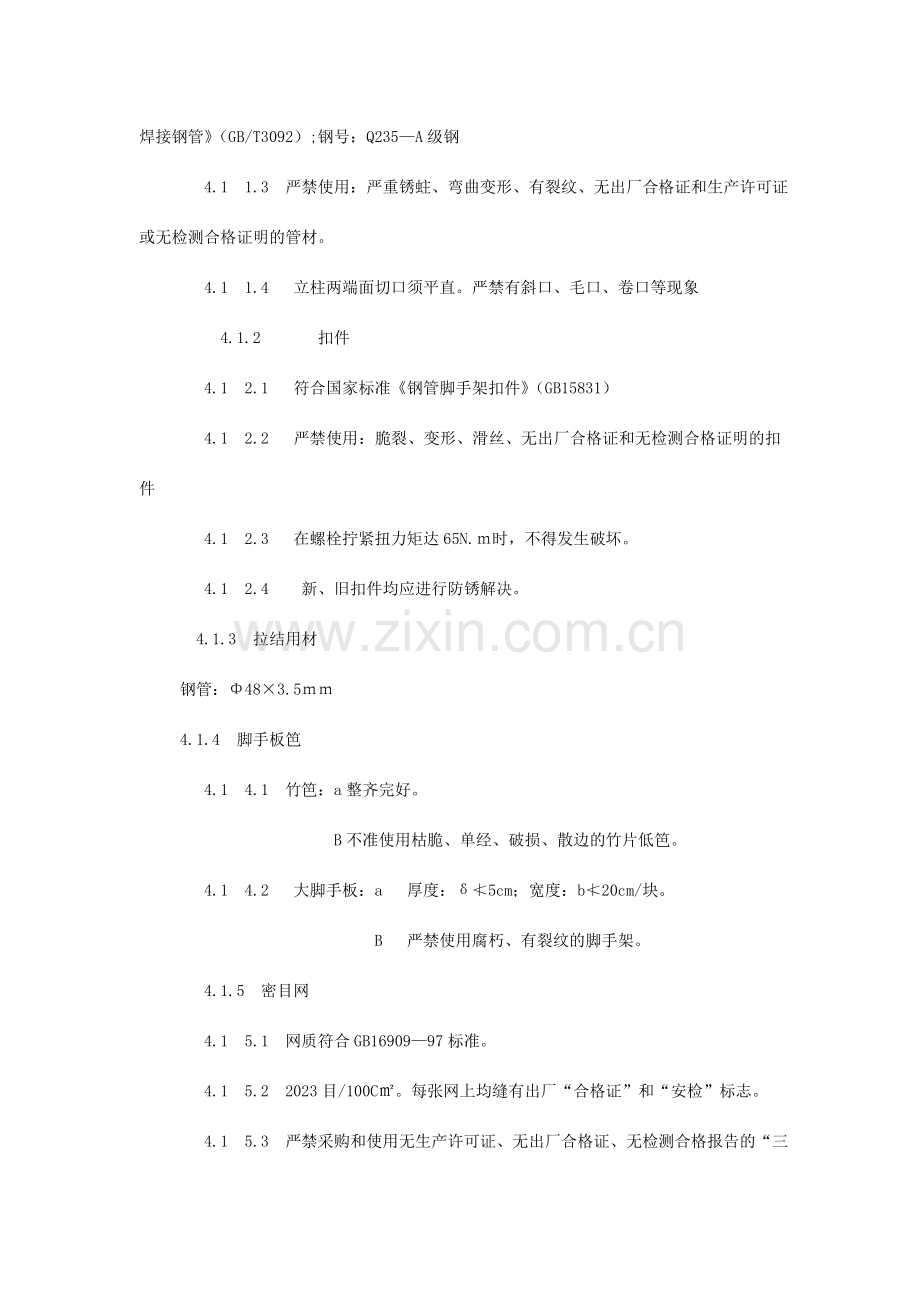

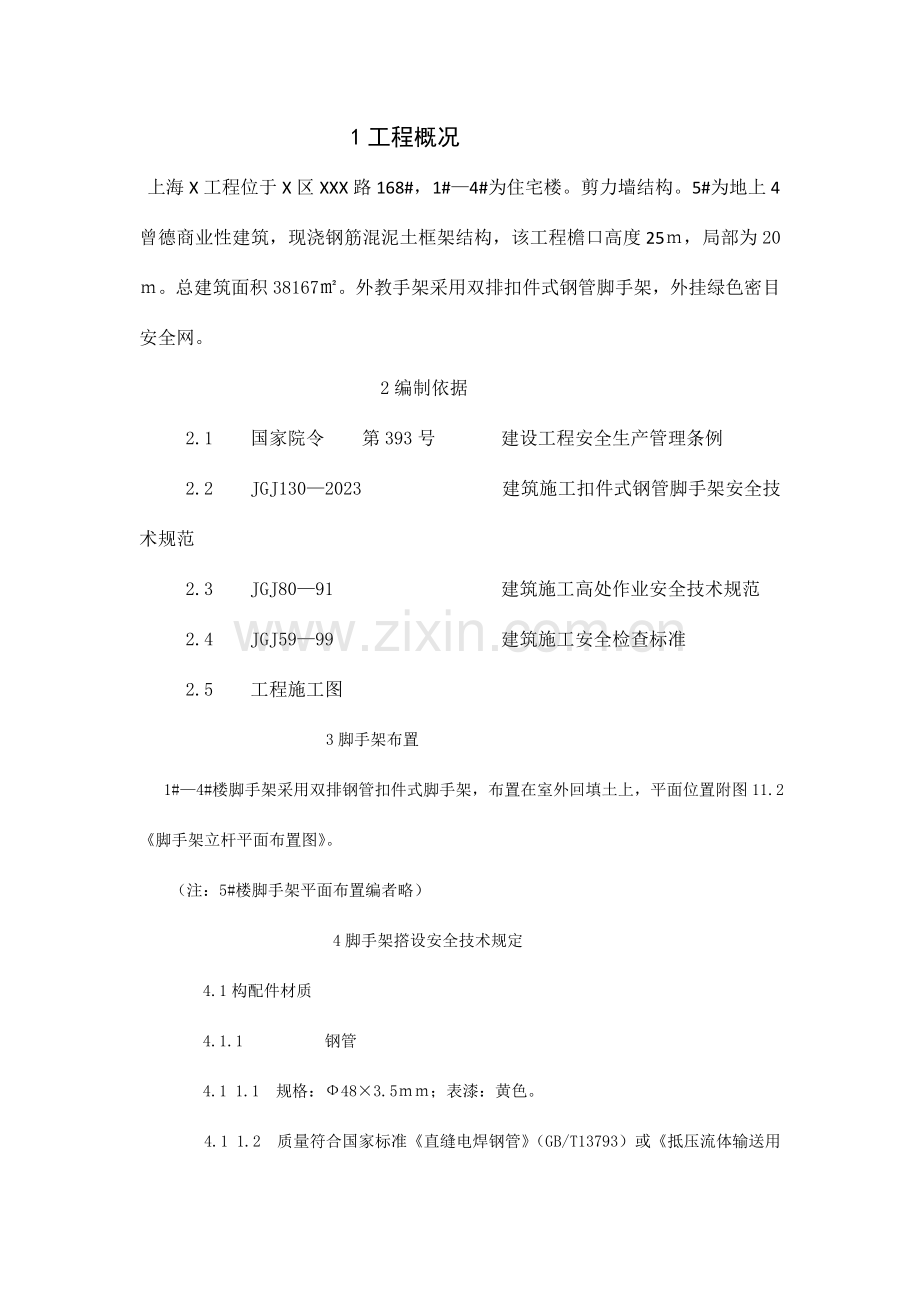

1工程概况 上海X工程位于X区XXX路168#，1#4#为住宅楼。剪力墙结构。5#为地上4曾德商业性建筑，现浇钢筋混泥土框架结构，该工程檐口高度25，局部为20。总建筑面积38167。外教手架采用双排扣件式钢管脚手架，外挂绿色密目安全网。 2编制依据 2.1 国家院令 第393号 建设工程安全生产管理条例 2.2 JGJ1302023 建筑施工扣件式钢管脚手架安全技术规范 2.3 JGJ8091 建筑施工高处作业安全技术规范 2.4 JGJ5999 建筑施工安全检查标准 2.5 工程施工图 3脚手架布置 1#4#楼脚手架采用双排钢管扣件式脚手架，布置在室外回填土上，平面位置附图11.2脚手架立杆平面布置图。（注：5#楼脚手架平面布置编者略） 4脚手架撘设安全技术规定 4.1构配件材质 4.1.1 钢管 4.1 1.1 规格：483.5；表漆：黄色。 4.1 1.2 质量符合国家标准直缝电焊钢管（GB/T13793）或抵压流体输送用焊接钢管（GB/T3092）;钢号：Q235A级钢 4.1 1.3 严禁使用：严重锈蛀、弯曲变形、有裂纹、无出厂合格证和生产许可证或无检测合格证明的管材。 4.1 1.4 立柱两端面切口须平直。严禁有斜口、毛口、卷口等现象 4.1.2 扣件 4.1 2.1 符合国家标准钢管脚手架扣件（GB15831） 4.1 2.2 严禁使用：脆裂、变形、滑丝、无出厂合格证和无检测合格证明的扣件 4.1 2.3 在螺栓拧紧扭力矩达65N.时，不得发生破坏。 4.1 2.4 新、旧扣件均应进行防锈解决。 4.1.3 拉结用材 钢管：483.5 4.1.4 脚手板笆4.1 4.1 竹笆：a整齐完好。 B不准使用枯脆、单经、破损、散边的竹片低笆。4.1 4.2 大脚手板：a 厚度：5cm；宽度：b20cm/块。 B 严禁使用腐朽、有裂纹的脚手架。4.1.5 密目网 4.1 5.1 网质符合GB1690997标准。4.1 5.2 2023目/100C。每张网上均缝有出厂“合格证”和“安检”标志。4.1 5.3 严禁采购和使用无生产许可证、无出厂合格证、无检测合格报告的“三无”劣质密目网。 4.1 5.4 严禁使用破损或砼浆水污染的密目网。 4.2 结构规定 4.2.1 总规定 横平坚直、连接牢固、底脚着实，层层拖牢，支撑挺直，通畅平坦，安全设施齐全、牢固。4.2.2尺寸与角度4.2 2.1立柱纵距: =1.74.2 2.2 立柱横距 =1.054.2 2.3 步距：a首步：h=1.6 B二步以上：h=1.8（净高）4.2 2.4内立柱距墙：0.44.2 2.5小横杆伸出长度：出内立柱30cm，出外立柱15cm4.2 2.6 剪刀撑：每隔9一道；斜度45-60；4la;6m4.2 2.7 拉结点：按二步三跨间距，梅花型设立4.2 2.8 变形与偏差：立柱：垂直偏差1/200（即20高10cm） 大横杆：允许绕度杆长的1/1504.2 2.9 扣件扭力距：螺栓拧紧扭力矩40N，且65N4.2.3脚手架基础处4.2 3.1 外脚手架基础为回填土，回填土前必须把基底内积水淤泥和杂物等清除干净。4.2 3.2 检查回填土的质量，不能把带有腐烛型的、带有杂草的土用于回填，验收合格后进行填土。4.2 3.3 回填要先深后浅，分层夯实。每层厚度不能超过30cm。4.2 3.4 回填土须经监理验收并经检测符合设计规范规定，由建设/监理单位书面告知拟定，然后进行脚手架基础的砼硬化，防止由于土方回填的质量问题导致脚手架的不均匀沉降变形而形成新的危险源。4.2 3.5 在外脚手架基础边，围绕外脚手架设立通长排水沟，排水沟净尺寸bh=200200,并用M5水泥砂浆在排水沟壁、沟底抹光。4.2 3.6 从建筑物外墙边至外架外边回填土夯实，铺设50厚石子，上浇筑80厚C20混泥土抹平。排水坡度5。脚手架基础面必须高于自然地坪面50以上。4.2 3.7 在硬化的地面，沿脚手架立柱下端不少于2个纵距长度，垫铺10#槽钢后撘设脚手架。4.2 3.8 脚手架一经撘设。不得随意开挖基础。4.2 4 立柱4.2 4.1 接长：对接接长。顶步可采用撘接，撘接长度1。管端伸出扣件10cm，采用不少于2个旋转扣件固定。4.2 4.2 断面：钢管两端面切斜偏差1.7（详见节点图）4.2 4.3 街头：A相邻立柱街头互相错开一步距（不得在同一平面上或同步内）； B同步内相隔立柱街头高差0.5，至主节点ah/3（详见节点图）4.2 4.4 转角：脚手架转角处的阴角和阳角必须设立立柱。4.2 4.5 双立柱拼固：双立柱间紧固扣件每步（1.8）为二个回转扣件，距上、下主节点均为45cm，两扣件间距为90cm（详见节点图）。4.2 5 扫地杆4.2 5.1 纵向杆：立柱的底座向上200处，应连接设立纵向扫地杆；用直角扣件与立柱固定；4.2 5.2横向杆：在纵向扫地杆的下方，其与没根立柱相交处设立横向扫地杆；4.2 5.3 接长：对接接长。4.2 6 剪刀撑4.2 6.1 接长：撘接接长（不得对接）；撘接长度1；管端伸出扣件盖板10cm（详见节点图）；4.2 6.2 高度：与立柱、大（小）横杆同步撘设。由底至顶连续不断，形成均等菱形状；4.2 6.3 垫板：底端均必须支承载垫板上；4.2 6.4 固定：应用旋转扣件固定在与之相交的笑横杆的伸出端或立柱上。双肢杆交叉处用回转扣件互相扣接。4.2 .7 大横杆4.2 7.1 接长：对接街长。4.2.7.2 街头：街头互相错开。两根相邻大横杆的街头不宜设在同步或同跨内（详见节点图）。4.2 7.3 杆长：杆件长度不宜小于3跨。4.2 8 拉结与拋撑4.2 8.1 间距:水平间距为3个纵距，垂直间距3.6，即二步三跨。梅花型布置（详见节点图）。4.2 8.2 首步拉结：从底步（第一步）主节点处开始设立。当该处设立有困难时，应采用其它可靠措施固定。4.2 8.3 位置：靠近主节点设立，距主节点30cm（详见节点图）4.2 8.4 构造1；采用钢性拉结。在结构施工过程中根据脚手架平面图在剪力墙或梁柱上预埋铁件，当脚手架撘设至该位置时，用48钢管与铁件焊条（详见节点图）。4.2 8.5 构造2：用483.5钢管，长度在700左右。一端用直角扣件与脚手架内立柱扣紧，另一端与梁柱内预埋钢筋焊接连接（详见节点图）4.2 8.6 构造3：采用工具式拉结。按附图11.39预制拉结杆。然后运用剪力墙或砼柱的原摸板固定螺栓洞安装、固定拉结杆。4.2 8.7 同步设立：当脚手架撘至有连墙件的预置点时，在撘设完该处的立柱、纵向水平杆后应立即设立连墙件。4.2 8.8 顶撑：顶撑应可靠地顶在砼圈梁、柱等结构上，使脚手架不摇摆。4.2 8.9 严禁使用权有拉筋的柔性拉结。4.2 8.10 临时拉结：当脚手架撘设施工层高出拉结2步时，应采用临时稳定措施，直到上一层拉结安装完后可根据情况拆除。4.2 8.11 拉结不得拉在大横杆、窗框、水落管、避雷带及锈烛的预埋件上。4.2 8.12 拋撑：当脚手架暂不能设立拉结或架高H7时，应撘设拋撑。拋撑应采用通长杆件与脚手架可靠连接。倾角4560，连接点中心至主节点距离30，每隔6跨设立一跟。在拉结安装好后方可拆除拋撑（详见节点图）4.2 9 搁栅杆在大横杆间等距设立2跟搁栅。40cm（详见节点图）4.2 10 脚手架笆4.2 10.1 竹笆铺设：施工操作层必须满铺板笆，不少于3步。竹笆应按其主竹筋垂直于大横杆方向铺设。对接平铺。不得有探头板笆现象。4.2 10.2 竹笆固定：板笆绑扎牢固。四个角应用直径1.2mm的镀锌钢丝固定在大横杆上。4.2 10.3 脚手板：对接、撘接构造（详见节点图）4.2 11 上下通道4.2 11.1 设立：设外走道或内爬梯，通往各作业层。与脚手架同步撘设。4.2 11.2 坡度：走人1:3，运料1:6。4.2 11.3 防滑条：每隔2530设防滑条。4.2 11.4 净高：1.8m。4.2 11.5 严禁撘设在有外电线路的一侧。位置见平面图。4.2 11.6 板材：坡面采用木板或竹笆铺设。4.2 11.7 剪刀撑：斜道外立面应设独立的纵、横向剪刀撑（斜撑）4.2 11.8 外侧防护：张挂密目网，并符合JGJ1302023规范7.311条规定（详见节点图）。4.2 12 门洞4.2 12.1 当步距（h）小于纵距（la）时应采用A型（见图）。4.2 12.2当步距（h）大于纵距（la）时应采用型B型（注：h1.8时la1.5）（见图）4.2 12.3 双排脚手架门洞上的水平桁架应在顶面、前后面、两侧面等5个平面内（图示）设立斜腹杆。4.2 12.4 斜腹杆的固定，详见JGJ130-2023规范6.5.2.2规定。4.3 安全防护4.3.1 防护栏杆4.3 1.1 高度：第二步起每步必须在1.2和0.6高处，分别设二道外防护栏杆（详见节点图）。顶步应在1.3.0.9、0.4高处，分别设三道防护栏杆，高出女儿墙上皮1，高出檐口上皮1.5。4.3 1.2 内栏杆：脚手架内侧位于垂直洞口段，坠落高度2时，应设上、下两道内防护内栏杆，并随脚手同步撘设，高度同外栏杆。4.3 1.3 接长：对接接长。（弧面。转角处和靠近转角外的未根栏杆除外）。4.3 1.4 高出作业面：脚手架栏杆必须始终高出作业面1-1.2以上。4.3 1.5 设立：与竹笆铺设同步设立。第2步以上不的出现有脚手板笆无防护栏杆和安全的现象。4.3 1.6 封端：脚手架端部设二道栏杆封头。4.3.2 立网4.3 2.1 全数张挂密目网。4.3 2.2 密目网应张设在脚手架外立杆内侧。4.3 2.3 密目网下边与大横杆、网与网互相间环环绑扎，不留缝隙。4.3 2.4 严禁使用破损、肮脏。有碍工地形象和市容的安全网。4.3 2.5 一经张挂不得随意拆除密目网。4.3 3 挡脚板4.3 3.1 作业层连接设20高档脚板，并不少于3步。4.3 3.2 外走道从上到下连接设立挡脚板。4.3 3.3 表漆：黄黑相接色。4.3 4 接地4.3 4.1 R4。4.3 4.2 脚手架每转角一组（二根），并联作电气连接（详见节点图）。4.3 4.3 483.5钢管。L=1.5打入土层。外露长度10。4.3 4.4 分别在导线电气连接点处的钢管上焊M12螺杆，用于连接接地线。不得将导线压接在扣件螺栓上。4.3 4.5 接地线为10多股铜导线。亦可用10钢筋或-404扁铁作接地线。4.3 4.6 有点阻测验记录。4.3 5 水平隔离4.3 5.1 当立柱与建筑物墙面间距大于15以上时。应设水平隔离（位置见节点图）。4.3 5.2 隔离方法：在小横杆悬挑的部位，统长绑扣两根纵向杆件，在铺上条型竹笆或条型安全网。（网眼2.5）。4.3 5.3 脚手架内侧与结构凹入部分形成的水平洞井，应每步均作隔离。4.3 5.4 水平隔离应及时设立到位。保证作业人员也许的堕落高度2。4.3 6 进出口防护棚。4.3 6.1 每一进出通道口上方均撘设设防护棚。4.3 6.2 撘设尺寸1棚净高3.5:；2宽度：两侧大于通道口宽1.5；3长度：脚手架高相应坠落半径值；4满铺竹笆或木板。4.3 6.3 斜撑：防护棚的外三立面，应设落地的双肢斜杆（详见节点图）。4.3 6.4 层数：当建筑物檐高度H24时。防护棚为一层；当建筑物檐高度H24或处在吊装区域内的防护棚为双层。双层间距80。4.3 6.5 围护：面向人性、车行道的外立面，在顶部应伸出1的坚向围护。可选用竹笆或密目网。4.3 7 防护廊4.3 7.1 长度（纵向）：大于脚手架立面总长霍撘吊半径以外。4.3 7.2 高度：人行防护隔离廊下弦高3.5；车行道下弦高4.2-5。4.3.7.3 跨度：当3.5m时，采用桁架方法。4.3.7.4 立杆纵距：2m。4.3.7.5 防护板笆：棚顶采用竹笆或木板满铺。当采用竹笆时，下方搁栅40并在搁栅上先铺密目式安全网（下层），然后再铺竹笆（见节点图）。4.3.7.6 斜撑：防护廊沿纵向设双向斜杆（八字撑）间距9m。4.3.7.7 围护：面向人行、车行道的外立面，在顶部应伸出1m的竖向围护。可选用竹笆或密目网。4.3.7.8 层数：当建筑物高度H24m时，防护廊为一层；当建筑物高度H24m或处在吊装区域内的防护廊为双层。双层间距80。5 脚手架搭设工艺搭设脚手架为了达成外观横平竖直，几何图形一致的效果，保障架手工自身的安全，架手工必须遵守搭设程序，不得随意施工。必须集体配合。杆件的运送、操作部位的材料堆放都必须服从高处作业技术规范的规定。严禁严禁物件传递以抛掷方式进行，注意以下操作要领：5.1 搭设顺序立杆小横杆大横杆拉结搁栅栏杆剪刀撑脚手笆挡脚板密目网内隔离5.2 一方面熟读本脚手施工方案，掌握工程平面及立面的构造特点，按脚手架的高度决定平面布置和设计脚手架与建筑的间隔距离，脚手架立面是否启动出入通道，即开洞。5.3 脚手架立杆纵距分派方法见节点示意图。5.4 按设计的立杆位置采用1.8m(2.2m)和3.6m(4.0m)及3.2m(3.6m)、(5.4m)的杆件（括号内数据合用于底步为2m的脚手）竖立立杆。立杆的选用必须里、外交错，纵向交错。见附图。竖杆必须集体配合，按里立杆外立杆小横杆大横杆的搭设顺序，依次进行。大横杆的架设必须留出与另一立面交合的长度。5.5 当四根立杆竖立后，并进行了纵、横移位，甚至倒塌。因此应及时采用抛撑临时支撑措施，以及每延伸二跨，都应当设立临时的稳固措施。5.6 在搭设过程中，应随时按规定校正步距、纵距、横距及立杆的垂直度。立杆必须垂直，架设中，可以以目测的手段对附近建筑物的墙角，或采用线锤作垂直校正，可进行扫地杆的牵连工作，保证初搭架体的稳定。扫地杆高度应视现场特点尽也许放低，与地面不大于200m左右。5.7 为了保证架体的稳定，选择扣件必须是固接形式的直角扣件，作水平杆和垂直杆件的连结。千万不能采用回转扣件。扣件螺栓的拧紧限度，应是扭矩扳手实测的40-65Nm范围内。一般控制在40-50Nm。值得提醒的是，由于扣件采用了可锻铸铁材质，其性质硬度较高，但具有脆性，如何掌握两张合页与管壁的设计接触面，并达成设计的摩擦力矩，对架子工来说是一项技能锻炼，只能靠平时的不断训练，并逐步达成技术规定。这是保证架体的稳固整体即水平杆件不下陷，杆件互相不松脱的前提条件。5.8 大横杆的布置，由于长杆的长度一致，形成了里、外大横杆的结点一致，如不注意，会导致同跨
