ATU操作流程
目录
一、简介 2
二、设备构成 2
三、测试要求 2
四、操作步骤 2
1. 测试前准备 2
2. 后台计划管理操作 3
3. 测试操作 3
五、ATU测试指标 4
1．集团KPI呈现定义 4
2．GSM指标定义 5
2．CDMA指标定义 6
3．MOS指标定义 8
六、ATUplayer使用 8
1.软件前期准备 8
2.LOG文件数据分析 11
七、常见问题及注意事项 13
八、参考资料 13

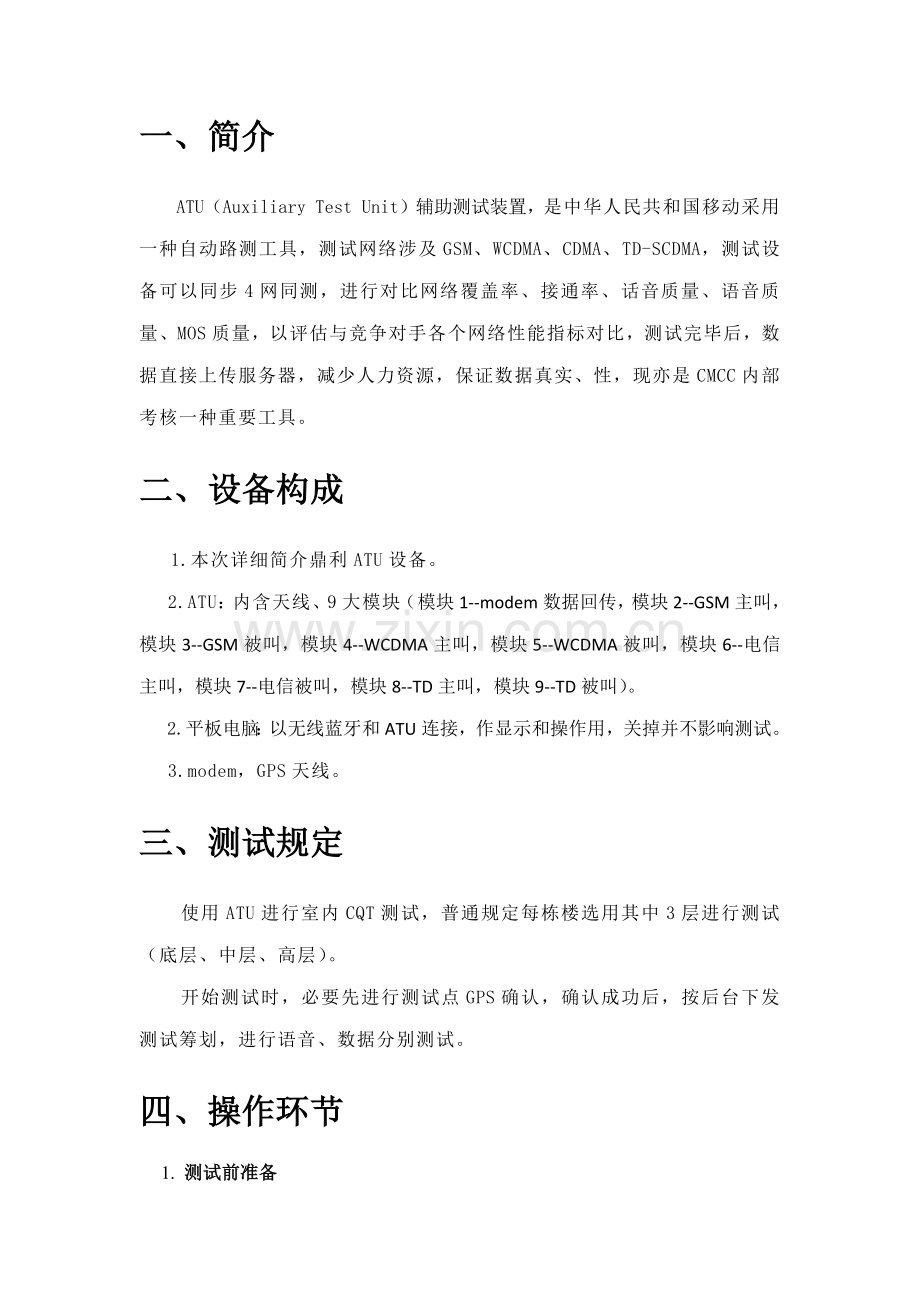

一、简介
ATU（Auxiliary Test Unit）辅助测试装置，是中华人民共和国移动采用一种自动路测工具，测试网络涉及GSM、WCDMA、CDMA、TD-SCDMA，测试设备可以同步4网同测，进行对比网络覆盖率、接通率、话音质量、语音质量、MOS质量，以评估与竞争对手各个网络性能指标对比，测试完毕后，数据直接上传服务器，减少人力资源，保证数据真实、性，现亦是CMCC内部考核一种重要工具。
二、设备构成
1.本次详细简介鼎利ATU设备。
2.ATU：内含天线、9大模块（模块1--modem数据回传，模块2--GSM主叫，模块3--GSM被叫，模块4--WCDMA主叫，模块5--WCDMA被叫，模块6--电信主叫，模块7--电信被叫，模块8--TD主叫，模块9--TD被叫）。
2.平板电脑：以无线蓝牙和ATU连接，作显示和操作用，关掉并不影响测试。
3.modem，GPS天线。
三、测试规定
使用ATU进行室内CQT测试，普通规定每栋楼选用其中3层进行测试（底层、中层、高层）。
开始测试时，必要先进行测试点GPS确认，确认成功后，按后台下发测试筹划，进行语音、数据分别测试。
四、操作环节
1. 测试前准备
在出发之前仔细检查设备与否齐全，电与否布满，以保证测试顺利进行。
2. 后台筹划管理操作
2.1到达测试地点后，先要在室外进行定位，以拟定测试点精确性。详细环节为：打开ATU，将GPS、modem连在相应接口，同步打开平板电脑，待ATU上modem批示灯闪动，GPS批示灯常亮，表达ATU启动完毕（此过程需1-2分钟）。在平板进入测试软件，点击连接设备，刷新搜索到ATU设备后点击连接。连接上后点击左上角地图信息---确认测试点。显示完毕后联系后台工作人员确认测试点与否对的。
2.2祈求下发筹划。测试点确认完毕后进入室内测试。此时可拔掉GPS。祈求后台下发语音测试筹划，筹划下发后记下测试版本号，此时ATU设备重启。重启后依照2.2连接ATU，对照测试筹划版本号与否一致，若不一致断开重新连接。
3. 测试操作
3.1切到地图信息，加载地图，输入所测楼层。选取起始点、拟定方向后，在右上方点击开始测试。等各模块启动起来后在时间列表中记录开始时间。
3.2打点，沿楼层轮廓以恰当速度走动，自动打点，转动方向是要点击拟定方向，以保证打点铅直美观。
3.3测试过程中，不断观测各模块事件、参数、MOS等（以GSM、TD为主），时刻与后台人员保持联系，有问题尽快提出，后台也可监测测试状况。MOS有两次以上不大于2.8状况，表达语音质量较差，无线信道不稳定，需重测。若一切正常，在事件列表中观测测试进行到10分钟左右结束测试。完毕后重启ATU，平板上软件也重启，进入下一层楼测试，测试环节同样。
3.4三层楼语音测试完毕后，联系后台人员祈求下发数据测试筹划，同步重启设备。筹划下发后对照版本号，一致后开始测试，环节同语音测试基本一致，也需打点，并记录事件开始时间。等到wap下载成功一次后便可结束测试（10分钟左右）。测试中时刻观测速率，速率过低也需重新测试。
下载中各模块意义：模块2--wap，模块3--GSM GPRS，模块4--WCDMA HSDPA,模块6--CDMA,模块8—TD HSDPA。
3.5 三层数据测试完毕后，告知后台人员，此时ATU设备保持开机5分钟左右，确认Log所有自动上传至服务器。
3.6上传完毕后关掉ATU和平板，整顿设备。
3.7回去后登录服务器，依照记录开始时间（Log名称重要通过开始时间区别）找出并下载Log，以便回放进行有关指标分析。
五、ATU测试指标
1．集团KPI呈现定义
1.1呼喊全程完好率
（1） 呼喊全程完好率＝（（1-掉话率/100）*（接通率/100））×100％；
（2） 掉话率和接通率参照后续定义。
1.2语音MOS质量
（3） 语音MOS质量＝（MOS>=3.0个数）/（MOS个数）×100％；
（4） 语音MOS质量取主、被叫手机记录成果。
1.3语音RxQuality质量（GSM制式）
（5） 语音RxQuality质量＝（RxQuality<=5采样点数）/ RxQuality总采样点数×100％；
（6） 取主、被叫手机测试成果。
1.4语音FER质量（CDMA制式）
（7） 语音FER质量＝（CDMA网络FER <=10%采样点数）/ CDMA网络FER总采样点数×100％；
（8） 取主、被叫手机测试成果。
2．GSM指标定义
2.1接通率
（9） 接通率＝总（Connect或Connect Acknowledge）数/总（channel request和CM service request）数×100％；
（10） 试呼次数：在信令未缺失状况下，以channel request和CM service request同步浮现来拟定试呼开始；
（11） 接通次数：当一次试呼开始后浮现了Connect，Connect Acknowledge消息中任何一条就计数为一次接通；
（12） 接通率取主叫测试手机记录成果。
2.2掉话率
（13） 掉话率＝（主叫掉话+被叫掉话）/（主叫接通+被叫接通）×100％；
（14） 接通次数：当一次试呼开始后浮现了Connect，Connect Acknowledge消息中任何一条就计数为一次接通；
（15） 掉话次数：在一次通话中如浮现Disconnect或Channel Release中任意一条，就计为一次呼喊正常释放。只有当两条消息都未浮现而由专用模式转为空闲模式时，才计为一次掉话。（如通话时间局限性规定期长，浮现释放，规定通过层3信令解码判断因素）；
（16） 掉话率取主、被叫手机记录成果。
2.3覆盖率
（17） 覆盖率＝（>=-90dBm采样点数（主叫＋被叫））/总采样点数（主叫＋被叫）×100％；
（18） 采样点数为180秒通话状态和20秒空闲状态样本点数之和；
（19） 取主、被叫手机测试成果。
2.4 MOS话音质量
（20） 取MOS均值。
（21） 话音质量取主、被叫手机记录成果之和。
注意：如下为考察项目
2.5平均呼喊建立时延
（22） 呼喊建立时延：浮现最后一条channel request到alert时间差（以帧号差计算）；
（23） 取所有测试平均时长；
（24） 取主叫手机测试成果。
2.6话音质量RxQual
（25） SUB值，列出RxQual0-7级各占比例；每部手机话音质量详细算法如下：话音质量＝([RxQual（0级）＋RxQual（1级）＋RxQual（2级）＋RxQual（3级）]×1＋[RxQual（4级）＋RxQual（5级）＋RxQual（6级）]×0.7)/( RxQual（0级）＋RxQual（1级）＋RxQual（2级）＋RxQual（3级）＋RxQual（4级）＋RxQual（5级）＋RxQual（6级）+ RxQual（7级）) ×100％
（26） 各级话音质量均指该级话音质量样本点数占总样本点数比例；
（27） 话音质量取主、被叫手机记录成果之和。
2．CDMA指标定义
2.1接通率
（28） 接通率＝总Service Connect Completion Message数/总AC Origination Message数×100％；
（29） 试呼次数：在信令未缺失状况下，有AC Origination Message表达进行了试呼；
（30） 接通次数：当一次试呼开始后浮现了Service Connect Completion Message消息就计数为一次接通；
（31） 接通率取主叫测试手机记录成果。
2.2掉话率
（32） 掉话率＝（主叫掉话+被叫掉话）/（主叫接通+被叫接通）×100％；
（33） 接通次数：当一次试呼开始后浮现了Service Connect Completion消息就计数为一次接通；
（34） 掉话次数：在一次通话中如浮现Release Order，就计为一次呼喊正常释放。只有当该消息未浮现而由专用模式转为空闲模式时，才计为一次掉话；
（35） 掉话率取主、被叫手机记录成果。
2.3覆盖率
（36） 覆盖率＝(Ec/Io≥-12dB&反向Tx_Power≤15dbm&前向RSSI≥-90dbm)（主叫＋被叫）采样点数/取样总次数（主叫＋被叫）×100％；
（37） 采样点数为180秒通话状态和20秒空闲状态样本点数之和；
（38） 取主、被叫手机记录成果。
2.4 MOS话音质量
（39） 取MOS均值。
（40） 话音质量取主、被叫手机记录成果之和。
注意：如下为考察项目
2.5平均呼喊建立时延
（41） 呼喊建立时延：浮现Service Connect Completion Message到Alert with information时间差；
（42） 取所有测试平均时长；
（43） 取主叫手机测试成果。
2.6前向误帧率FFER
（44） 话音质量=[（0%≤FFER≤3%采样点数）*1+（3%<FFER≤10%采样点数）*0.7]/（总采样点数）×100％；
（45） 取主叫手机及被叫手机测试成果。
3．MOS指标定义
对于语音质量惯用评估办法是MOS(Mean Opinion Score)，是当前使用得最广泛一种ITU(P.800)拟定主观评估办法，评分范畴是1到5分：
（46） 5（优），不察觉失真；
（47） 4（良），刚察觉失真，但不讨厌；
（48） 3（中），察觉失真，稍微讨厌；
（49） 2（差），讨厌，但不令人反感；
（50） 1（劣），极其讨厌，令人反感。
普通再现语音频率若达7kHz以上，MOS可评5分。普通高质量语音(例如G.711PCM编码办法)可以达到4分。
PESQ(P.862 Perceptual Evaluation of Speech Quality)则是基于语音模型计算机辅助测试工具，可以客观地评价语音质量，减少主观因素影响。这种评价原则广泛应用于多媒体技术和通信中，如可视电话、电视会议、语音电子邮件、语音信箱等。
六、ATUplayer使用
1.软件前期准备
1.1双击图标后，打开界面如下图：

1.2登陆后台服务器：

输入相应地市平台账户密码（咸阳为例：账号xianyang,密码1QAZ2wsx）。
1.3加载LOG：

选取导入文献后，弹出文献选取框：

按照筛选条件选好LOG后，按环节加载即可导入LOG。

导入文献可以通过文献选项看到并切换文献。
1.4依照不同网络制式导入社区工参：

注：一定注意自己选取网络制式，否则基站无法正常显示。
1.5打开需要查看视图窗口：

小技巧：第一次设立好视图窗口后来，可通过保存工作空间保存，减少重复操作。

2.LOG文献数据分析

点击“参数”选项卡，双击选取相应网络制式。
以TD为例：一方面双击”TD-SCDMA”展开列表后双击”TD downlink measurement”展开菜单。

将需要显示参数用鼠标拖进相应视图窗口即可。

七、常用问题及注意事项
1.打开设备后，平板连不上ATU。等modem批示灯闪烁后，不断刷新、连接。
2.某些模块事件列表没有事件，检查此模块SIM卡与否插好，查询话费判断与否停机。
3.每层测试完毕之后必要重启ATU设备。
4.测试过程中，记录开始时间，以以便事后在服务器中查找Log。
八、参照资料
