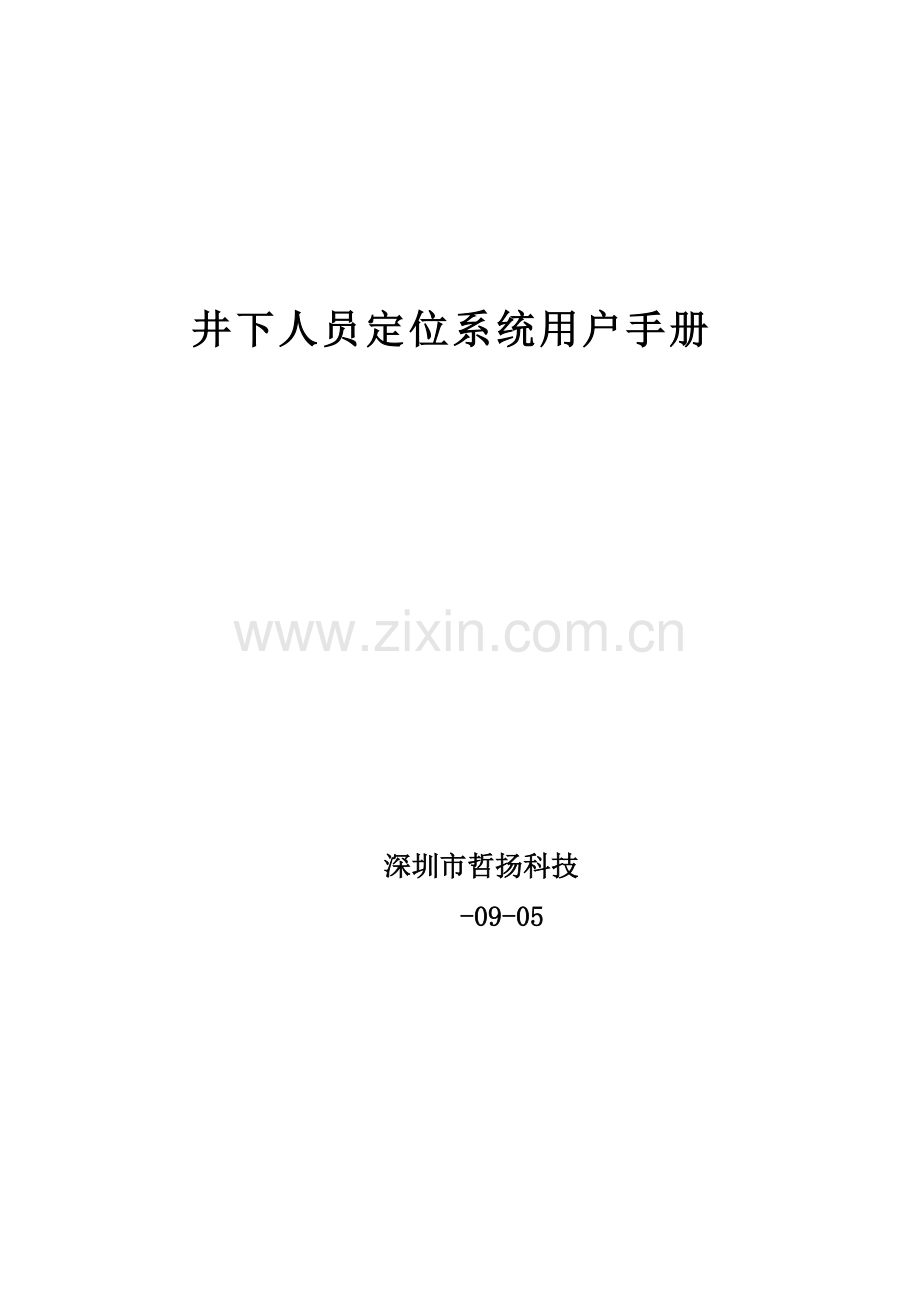

井下人员定位系统用户手册

深圳市哲扬科技
-09-05

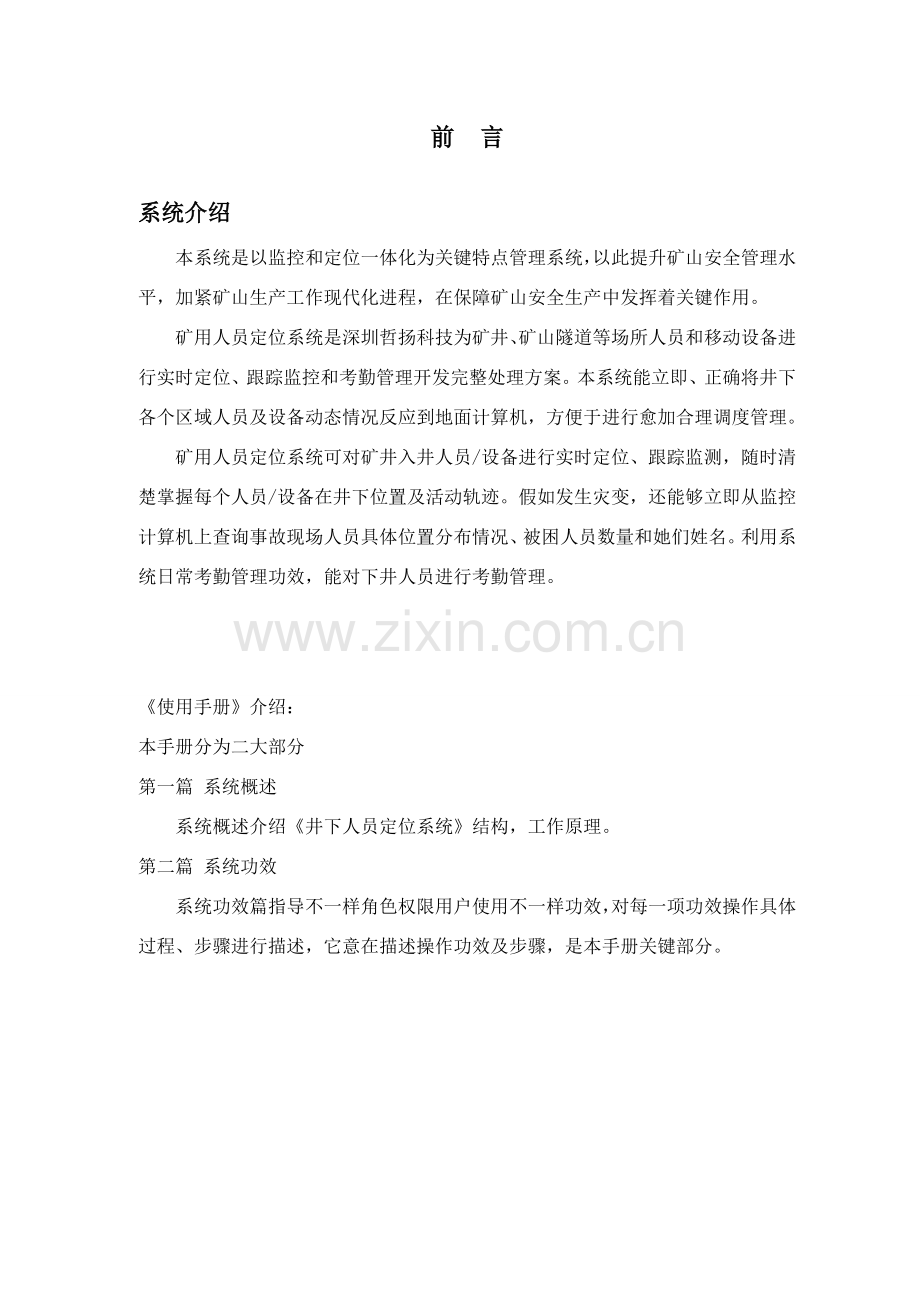

前 言
系统介绍
本系统是以监控和定位一体化为关键特点管理系统，以此提升矿山安全管理水平，加紧矿山生产工作现代化进程，在保障矿山安全生产中发挥着关键作用。
矿用人员定位系统是深圳哲扬科技为矿井、矿山隧道等场所人员和移动设备进行实时定位、跟踪监控和考勤管理开发完整处理方案。本系统能立即、正确将井下各个区域人员及设备动态情况反应到地面计算机，方便于进行愈加合理调度管理。
矿用人员定位系统可对矿井入井人员/设备进行实时定位、跟踪监测，随时清楚掌握每个人员/设备在井下位置及活动轨迹。假如发生灾变，还能够立即从监控计算机上查询事故现场人员具体位置分布情况、被困人员数量和她们姓名。利用系统日常考勤管理功效，能对下井人员进行考勤管理。

《使用手册》介绍：
本手册分为二大部分
第一篇 系统概述
系统概述介绍《井下人员定位系统》结构，工作原理。
第二篇 系统功效
系统功效篇指导不一样角色权限用户使用不一样功效，对每一项功效操作具体过程、步骤进行描述，它意在描述操作功效及步骤，是本手册关键部分。

目录

序言.................................................................................................................................................II
第一篇 系统概述...........................................................................................................................4
第一章 系统架构...................................................................................................................4
第二篇 人员定位系统功效.........................................................................................................5
第一章 界面概述...................................................................................................................5
第一节 登录................. .................................................................................................5
第二节 主界面...............................................................................................................6
第二章 实时查询............................................................................................................... ..6
第一节 实时人员定位............................................................................................... ...6
第二节 实时车辆定位................................................................................................. ..10
第三节 设备监控............................................................................................................12
第四节 区域信息............................................................................................................13
第三章 历史查询..................................................................................................................14
第一节 人员历史查询....................................................................................................14
第二节 车辆历史查询............................. .................................................................18
第四章 报警查询..................................................... ............................................................22
第一节 人员报警查询....................................................................................................22
第二节 基站报警查询........................................................... ........................................23
第三节 区域报警查询....................................................................................................24
第五章 查询统计..................................................................................................................25
第一节 人员考勤报表....................................................................................................25
第二节 车辆考勤报表....................................................................................................26
第三节 基站报警统计....................................................................................................27
第六章 信息管理................................................................................................................30
第一节 矿区管理............................................................................................................30
第二节 人员管理............................................................................................................34
第三节 车辆管理............................................................................................................36
第四节 系统配置............................................................................................................37
第七章 系统管理..................................................................................................................37

第一篇 系统概述
系统概述是介绍《井下人员定位系统》结构、工作原理。

第一章 系统架构

矿用井下通信人员定位系统
Z-NET矿用通信人员定位系统是深圳市哲扬科技专门为矿井设计多功效综合通信系统。该系统是现在唯一一个同时做到正确定位、宽带、综合通信系统，系统在断电情况下仍可继续工作2小时以上。系统同时提供标准化数据接口，可接各类数据传感器。
Z-NET矿用通信人员定位系统关键由矿用人员定位子系统、矿用无线通信子系统、矿用视频监控子系统组成，这些子系统是经过一条井下骨干传输网络/链路联络起来。以下是系统应用原理图：

第二篇 人员定位系统功效
系统功效指导含有不一样权限用户使用井下人员定位系统各项功效，对每一项功效操作具体过程、步骤进行了具体描述，是本手册关键部分。在完成系统运行环境配置、软件安装、及初始化设置这些准备工作后，就能够对系统各项功效进行操作实施了。首先介绍系统界面，总结系统界面布局及操作过程规律性，其次根据井下步骤和管理分类介绍每个模块功效，及具体操作步骤。

第一章 界面概述

第一节 登录

打开浏览器，输入服务器Ip地址，172.16.100.136。首先弹出“登录”窗口。输入正确用户名和密码。假如出现服务器发出异常或无法进入系统。请检验Apache2.2 , MySQ在计算机管理中服务中是否开启（右击我电脑-管理-服务和应用程序-服务）。

第二节 页面简单介绍
进入定位系统以后，我们能够看到以下图所表示界面。它关键由几部分组成：实时查询、历史查询、报警查询、查询统计、信息管理，系统管理六个父菜单。其中默认显示是实时查询菜单下实时人员地图。

第二章 实时查询

实时查询下有实时人员地图，实时人员位置列表，超时未升井人员列表，指定人员实时位置跟踪，实时车辆地图，井下车辆状态列表，指定车辆实时位置跟踪，实时传感器地图、实时传感器状态列表,实时基站状态列表，和实时信标状态列表等子菜单。
2.1实时人员地图
实时人员地图上显示是基站和井下人员分布图。而且每个基站全部有对应井下人员显示，基站绿色表示该基站网络正常，将鼠标放到某基站上会显示其对应位置名称，ip地址和网络电源状态等。双击该基站后会显示基站对应人员列表，列表具体显示着人员姓名，标识卡号和位置信息。

2.2、实时人员位置列表列表
点击目前井下人员列表会显示全部目前井下人员信息，同时能够根据部门、职务、工种、区域类型和模糊查询里输入工号、姓名、标识卡号、位置名称来查询对应井下人员基础信息、位置信息、目前状态、入境时间和累计下井时间。同时该页面底端提供了手动出井，导出excel和打印功效，而且能够上下翻页。

2.3、超时未升井人员列表
选中目前井下人员超时列表，页面会显示全部井下超时人员信息，也提供了部门、职务、工种、区域和模糊查询方法。

2.4、指定人员实时位置跟踪
指定人员实时位置跟踪能够实时查询井下人员目前位置，打开该页面后，点击选择按钮，在人员信息列表查询页面内根据标识卡，姓名模糊查询或根据部门，职务查询井下人员实时位置。

2.5、实时车辆地图
实时车辆地图显示了目前井下车辆位置信息。

2.6、井下车辆状态列表
打开目前井下车辆列表页面，显示着目前井下全部车辆车牌号码，目前位置和累计下井时间等。也能够根据车牌号，车辆类型，车辆标识卡号查询某辆车下井信息。同时页面底端提供了手动出井，导出excel和打印功效，而且能够上下翻页。

2.7、指定车辆实时位置跟踪
指定车辆实时位置跟踪能够实时查询井下车辆目前位置，打开该页面后，选择右边车辆牌号查看车辆位置，旁边机车上实时人员能够查看目前有哪些人在这辆车上。

2.8、实时基站状态列表
实时基站能够显示目前井下基站名称，zigbee_ip,zigbee_mac,所在位置，电源状态，电池状态，网络状态和更新时间。上面有5个按钮，点击能够查看全部基站、正常基站、电源故障基站、电池故障基站、网络故障基站。而且能够设置自动刷新时间。
2.9、实时信标状态列表
实时信标能够显示目前信标卡号，信标状态，信标位置和更新时间。上面有3个按钮，点击能够查看全部信标状态，还能够查看正常信标和故障信标，而且能够设置自动刷新时间。

2.10实时传感器地图

实时传感器地图显示了目前井下传感器位置信息。

2.11实时传感器状态列表
打开目前井下车辆列表页面，显示着目前井下全部车辆车牌号码，目前位置和累计下井时间等。也能够根据车牌号，车辆类型，车辆标识卡号查询某辆车下井信息。同时页面底端提供了手动出井，导出excel和打印功效，而且能够上下翻页。

第三章、历史查询
3.1、历史时间点人员位置查询
点击查询时间窗口选择需要查询时间，能够正确到时分秒，然后输入要查询人员标识卡号。点击查询会出现查询人员离查询时间最近位置信息。同时也提供了根据区域、部门、职务、工种查询方法。
3.2、历史时间段人员位置查询
能够查询一段时间内，某人在井下位置统计。选择开始时间，结束时间，输入要查询人员标识卡后，点击查询会出现一段时间内该人员在井下位置信息。同时也提供了根据区域、部门、职务、工种查询方法。

3.3、人员历史轨迹回放
点击人员历史轨迹回放后，在页面右侧人员历史查询回放菜单下，选择开始时间，结束时间，点击人员右边选择按钮，便会出现以下界面。在模糊查询框里输入要查询人员姓名或标识卡号。也能够根据部门，职务来选择要查询人员。

选择好开始时间，结束时间和需要查询人员后，点击查询按钮，便会出现查询人员历史位置信息，然后点击开始按钮，地图上便会出现该人员历史轨迹回放。期间还能够调整人员历史轨迹回放移动速度。

3.4、人员出入井统计查询
选择开始时间和结束时间后，可选择标识卡号，工号，姓名查询，或不选择标识卡号后直接点击查询按钮，便会出现该段时间范围内，全部下井过人员信息。。

3.5、特种人员路线结果查询
选择开始日期和结束日期后，选择要查询特种人员，然后点击查询。

3.6、人员下井统计维护
选择开始时间和结束时间后，选择要查询人员，然后点击查询。在页面右端，编辑该人员出入井信息和具体信息。
3.7人员可见编辑
能够根据部门，职务，工种查询人员基础信息，也能够根据标识卡号，姓名，工号来模糊查询人员信息。

3.8、出入井和虹膜数据对比
选择开始时间和结束时间后，点击查询按钮，便可显示未刷虹膜下井人员和刷虹膜未下井人员。

3.9、人员出入限制区域查询
选择开始时间和结束时间，输入工号、标识卡号，姓名来查询出入限制区域人员信息，也能够根据部门，职务，工种和状态查询。

3.10、特种人员出入关键区域查询
选择开始时间和结束时间，输入工号、标识卡号，姓名来查询出入关键区域特种人员信息，也能够根据部门，职务，工种和状态查询。

3.11、特种人员出入限制区域查询
选择开始时间和结束时间，输入工号、标识卡号，姓名来查询出入限制区域特种人员信息，也能够根据部门，职务，工种和状态查询。

3.12全矿超员查询
选择开始时间和结束时间，点击查询，能够显示出矿区超员具体人员信息。

3.13、区域超员人员列表查询
选择区域名称、开始时间和结束时间，点击查询，能够显示出区域超员具体人员信息。

3.14 历史时间点车辆位置查询
选择时间，输入标识卡号或车牌号，查询车辆在井下位置

3.15 历史时间段车辆位置查询
选择开始时间和结束时间，输入标识卡号或车牌号，查询车辆在某段时间井下位置。

3.16、车辆历史轨迹回放
选择开始时间和结束时间后，输入要查询车辆名称或车牌号，点击查询，便能够显示出车辆在井下历史轨迹统计，出现统计后点击开始按钮，并可回放该段统计。

3.17、车辆出入井统计查询
选择开始时间和结束时间，输入要查询车牌号或标识卡号，点击查询，便能够显示车辆出入井统计。
3.18传感器历史报警
选择开始时间和结束时间，选择传感器类型，默认为全部传感器类型，点击查询，便能够显示传感器统计信息

第四章 报警查询
4.1、人员按键报警查询
选择开始时间和结束时间，输入工号或姓名或标识卡号来查询人员按键报警具体信息。也能够根据区域、部门、职务、工种查询。

4.2识别卡低电量报警查询
选择开始时间和结束时间，输入工号或姓名或标识卡号来查询识别卡低电量报警具体信息。也能够根据区域、部门、职务、工种查询。

4.3、人员进入关键区域报警查询
选择开始时间和结束时间，输入工号或姓名或标识卡号来查询人员进入关键区域报警具体信息。也能够根据部门、职务、工种，工作状态（正常或超时）查询。

4.4、人职员作超时报警查询
选择开始时间和结束时间，输入工号或姓名或标识卡号来查询人职员作超时报警具体信息。也能够根据区域、部门、职务、工种查询。

4.5、区域超员报警查询
选择开始时间和结束时间，选择区域然后点击查询，便能够显示区域超员报警具体人数，时间信息。

4.6、区域缺员报警查询
选择开始时间和结束时间，选择区域然后点击查询，便能够显示区域缺员报警具体人数，时间信息。

4.7、车辆离线报警查询
选择开始时间和结束时，点击查询车辆离线报警信息，也能够根据车辆类型来查询。

4.8、车辆电池故障查询
选择开始时间和结束时间，点击查询车辆电池故障报警信息，也能够根据车辆类型来查询。

4.9、车辆超时报警查询
选择开始时间和结束时间，输入车牌号或标识卡号
4.10、基站电源故障查询
选择开始时间和结束时间，查询基站电源故障报警信息。
4.11、基站电池故障报警查询
选择开始时间和结束时间，查询基站电池故障报警信息。

4.12、基站断网故障查询
选择开始时间和结束时间，查询基站断网故障报警信息。

4.13传感器报警查询
选择开始时间和结束时间，查询传感器报警信息。

第五章 查询统计

5.1、按日人员考勤统计
选择要查询日期（某一天），输入工号或标识卡号或姓名来查询人员出入井信息，也能够根据部门，职务，工种来查询。

5.2、按月人员考勤统计
选择要查询月份，输入工号或标识卡号或姓名来查询人员出入井信息，也能够根据部门，职务，工种来查询。而且能够生成月统计表。

5.3、按月基站电源报警统计
选择要查询月份，点击查询，便可显示该月份内基站电源报警位置和次数统计。

5.4、按月基站电池报警统计
选择要查询月份，点击查询，便可显示该月份内基站电池报警位置和次数统计。

5.5、按月基站断网报警统计
选择要查询月份，点击查询，便可显示该月份内基站电池报警位置和次数统计。

5.6、按月信标断网报警统计
选择要查询月份，点击查询，便可显示该月份内基站电池报警位置和次数统计。

5.7、按日车辆考勤统计
选择要查询日期（某一天），点击查询便可显示该天内全部车辆下井时间统计，也能够根据车辆类型和车牌号，标识卡号查询。

5.8、按月车辆考勤统计
选择要查询月份，点击查询，便可显示该月内全部车辆累计下井次数和下井天数统计。

5.9、按月统计传感器报警
选择要查询月份，点击查询，便可显示该月内全部传感器类型、名称及超时报警次数。

第六章 信息管理
6.1、矿区信息
选中该页面后，便出现矿区地图名称，默认线条粗细度等相关信息，单击地图后在页面右端能够修改该矿区相关信息。

6.2矿区具体信息
选中该页面后，便会出现矿区编辑信息，能够在页面进行编辑修改，完成编辑后保留即可。

6.3、区域信息
选中该页面后，便会显示区域信息。能够在页面右端新增区域信息，也能够选中左端区域进行修改编辑。编辑完成后保留即可。

6.4基站信息
选中该页面后，便会显示基站名称，ip，类型等信息，选中某基站后在页面右端进行编辑修改，也能够新增基站并进行相关编辑，保留即可。

6.5 信标信息
选中该页面后，便会显示全部信标号码，所属分站，信标类型等信息，也能够根据信标类型，信标号查询显示。

6.6 部门信息
选中该页面后，便会显示全部部门信息，也能够在页面右端进行新增和编辑修改，然后点击保留即可！

6.7职务信息
选中该页面后，便会显示全部职务信息，也能够在页面右端进行新增和编辑修改，然后点击保留即可。

6.8 工种信息
选中该页面后，便会显示全部工种信息，也能够在页面右端进行新增和编辑修改，然后点击保留即可。

6.9 人员基础信息
选中该页面后，便会显示全部些人员标识卡，身份证，部门工种等基础信息，也能够在页面右端进行新增和编辑修改，然后点击保留即可。

6.10 特种人员路线设置
选择该页面后，便会显示全部特种人员路线，也能够在页面右端进行新增，编辑和修改。然后点击保留即可。

6.11 车辆基础信息
选中该页面后，便会显示全部车辆标识卡，车牌号等基础信息，也能够根据车辆名称或车牌号查询显示。在页面右端也能够对车辆信息进行新增，编辑和修改操作，保留即可。

统一某月基站电源报警统计，能够统计基站电源报警次数，数据查询月份进行查询，假如无数据，能够点击后面重新统计。
6.12 车辆类型
选择该页面后，便会显示全部车辆类型信息，也能够在页面右端进行新增，编辑和保留。然后点击保留即可

6.13 传感器类型
选择该页面后，便会显示全部传感器类型信息，也能够在页面右端进行新增，编辑和保留。然后点击保留即可

传感器类型编号：传输接口编号后四位+传感器类型
类型名称：一氧化碳
类型缩写：CO
类型单位：
6.14 传感器信息
选择该页面后，便会显示全部传感器信息：传感器编号、传感器名称、传感器类型等信息，也能够在页面右端进行新增，编辑和保留。然后点击保留即可

6.15传感器在地图上位置编辑：
1. 添加传感器类型
2. 添加传感器信息
3. 在地图页面上就会显示以下图所表示

第七章 系统管理
7.1 用户管理
选中该页面后，便会显示所用用户名称，姓名，登录密码和手机号码等基础信息，也能够在页面右端进行新增，编辑和修改。点击保留即可。

7.2 权限管理
选中该页面后，页面左端会显示用户列表用户姓名信息，页面右端会显示对应页面权限菜单列表，能够添加和删除选中用户菜单权限。

7.3 菜单配置
选中该页面后，页面左端会显示全部一级菜单信息，选中某一级菜单后，页面中间会显示该一级菜单下全部二级菜单信息，也能够在页面右端对一级菜单和二级菜单信息进行新增，编辑和修改操作。操作完成后，点击保留即可。

7.4 系统设置
选中该页面后，便会显示全局参数设置，人员参数设置，基站参数设置，车辆参数设置，传感器参数设置等信息，能够进行修改标题，默认菜单，标识卡离线时间，网络超时时间等信息，设置完成后，点击保留即可。

7.5 地图编辑
选中该页面后，页面左端会显示基站，信标地图信息，能够在地图上双击添加定标点，然后单击该定标点，在页面右端设置好该定标点名称和类型。若是基站颜色为绿色，信标则为蓝色，轨迹点则为白色。

7.6 区域划分
页面右端会显示地图上全部定标点信息，鼠标双击小定标点,即可将定标点划分到该区域里面；鼠标双击大定标点,即可将定标点从该区域里面删除。

7.7 地图文字编辑
选中该页面后，页面左端会显示地图信息，双击地图上某处，便会弹出文字编辑框，编辑好文字，设置好文字颜色和字体大小，点击保留。地图上会显示该文字信息，能够用鼠标拖动该文字在地图上位置。

7.8、人员移动路线设置
输入关联信标点用|隔开，点击预览按钮,即可在地图上看到该路径。也能够输入起点和结束点查找路径。

7.9、传感器位置编辑
要首先添加传感器类型及传感器信息，然后再此页面才会显示添加传感器。

附件功效：隐藏人员信息
1. 首先在系统设置页面，进行权限设置以下图所表示：

见红色笔圈住部分，来进行是否显示权限；
2. 打开系统管理-人员可见编辑
能够对相关人员信息进行隐藏
