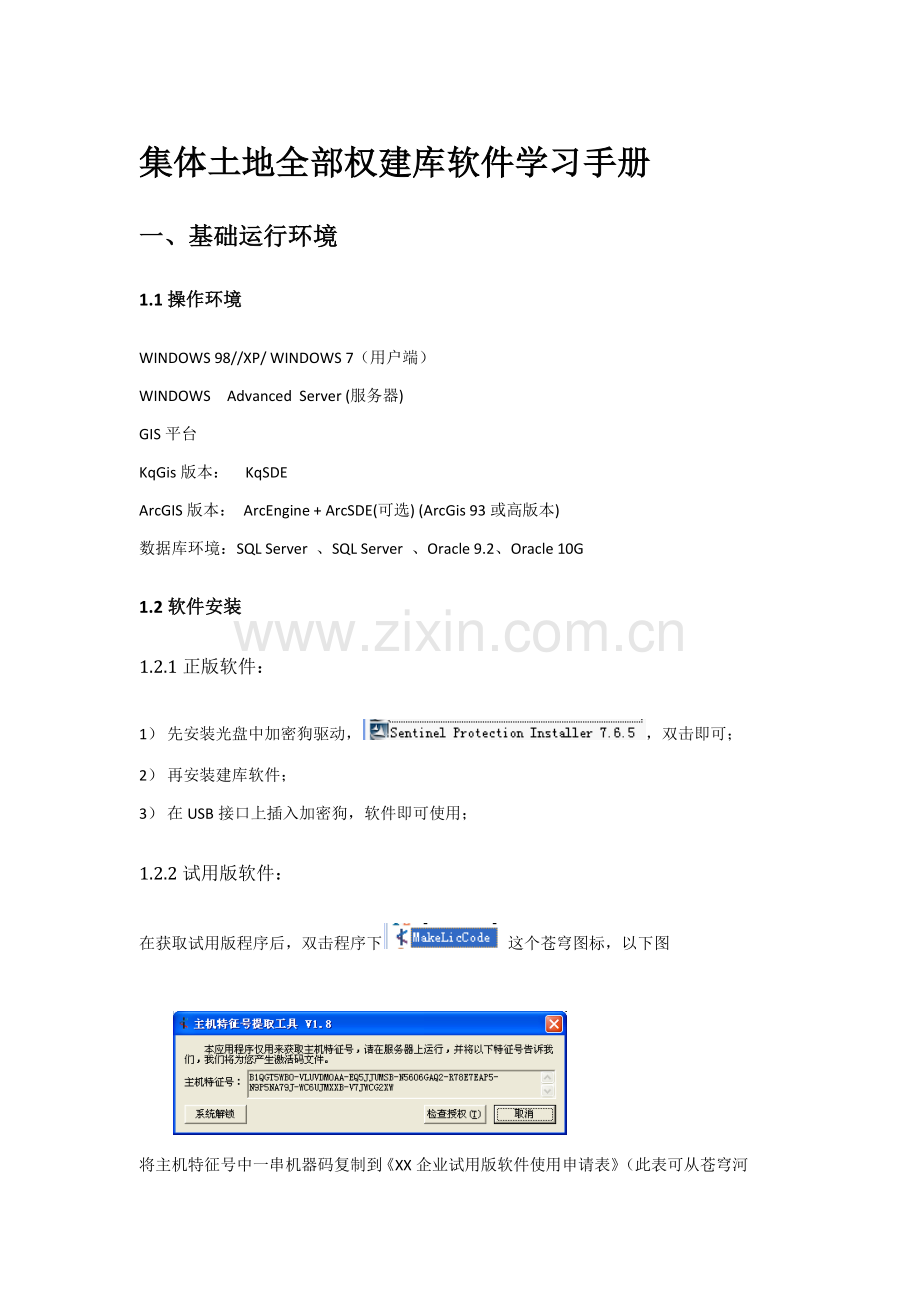

集体土地全部权建库软件学习手册
一、基础运行环境
1.1操作环境
WINDOWS 98//XP/ WINDOWS 7（用户端）
WINDOWS Advanced  Server (服务器)
GIS平台
KqGis版本： KqSDE
ArcGIS版本： ArcEngine + ArcSDE(可选) (ArcGis 93或高版本)
数据库环境：SQL Server 、SQL Server 、Oracle 9.2、Oracle 10G
1.2软件安装
1.2.1正版软件：
1） 先安装光盘中加密狗驱动，，双击即可；
2） 再安装建库软件；
3） 在USB接口上插入加密狗，软件即可使用；
1.2.2试用版软件：
在获取试用版程序后，双击程序下这个苍穹图标，以下图

将主机特征号中一串机器码复制到《XX企业试用版软件使用申请表》（此表可从苍穹河南技术交流群中获取）中，并真实详尽填写表中相关内容，将此表发送至河南办事处授权责任人李松（QQ：）处，会反馈给申请者一个授权文件，如，将此文件更名为并替换程序下原始文件即可；
1.2.3使用注意事项
1）加密狗使用
要保持加密狗是“亮”状态；
软件升级请报加密狗狗号，在加密狗上刻有；
2）授权使用
检验授权使用期限：
可经过机器码提取工具上检验授权按钮指定到对应授权文件检验授权使用时间，以下

授权是为有意向购置用户提供，用于用户对软件性能进行基础了解，严禁将授权文件用于商业用途，一经发觉，后果自负；
授权标准上能使用3次，超出三次，若有意向继续使用，请购置正版软件；
1.3环境配置
系统需要安装arcgis92、Office（必需要有Access和Excel）和CAD或更高版本
将程序下KanqExport.arx和cad_cvs文件拷贝至CAD安装路径下
开启CAD,在命令行输入appload，在弹出对话框中

点击“内容”按钮，将KanqExport.arx添加至开启组
1.4程序注册
1.4.1批量注册
针对不一样系统分别选择程序下.bat文件进行注册

1.4.2单独注册
点击任何一个dll文件，右键，打开方法，选择C:\WINDOWS\system32\regsvr32文件，并勾选一直用这个程序打开这种类型文件；
注：XP系统能够一次性打开全部dll文件，WIN7系统下能够一次性打开15个dll文件；
二、图形库创建、标准化检验、数据库备份，以图形库业务库连接配置
单击开启程序，点击【数据库配置】进入程序配置连接界面

2.1图形库创建
支持三种类型数据库：MDB，SQLSERVER，ORCALE
支持两种平台：ARCGIS平台和KQ平台
创建数据库依据：图形库字典配置中表名及表结构

如数据库中需增加图层，可在【图形库字典配置】里添加图层结构，再去创建数据库。
添加图层：

添加字段：

空数据库创建（请先将程序中sysset文件—河南字典中SysDic粘贴替换SysSet下SysDic）再创建数据库；
如数据库类型选择2.KQGIS版集体土地全部权数据库（MDB），然后选择数据库路径和名字和对应坐标系统（Projected Coordinate Systems\Gauss Kruger\Xian 1980，3度分带，依据二调选择具体带号）等，点击创建数据库，完成后会弹出数据库创建成功对话框点击确定则空数据库就创建好了。以下图。

2.2业务库创建

提醒：不需要用户自己创建业务库；
业务库是针对发证管理系统，依据河南要求已经做好了业务库，用户只需要将其还原到服务器上即可；
2.3数据库连接配置

注：业务库连接信息中配置为发证系统所需业务库，若没有请将前勾选去掉；
2.4数据库标准化检验

注：针对用户用老版本软件创建数据库，在使用新程序是提议对数据库做一下标准化检验；
2.5数据库备份

对SQL数据库，ORACLE数据库进行备份还原操作；
三、数据入库及维护步骤
1导入二调结果数据
空数据库建好后配置好连接信息并保留，点击建库管理进入程序，以下图：

默认登录是管理员用户名和密码，全部为Admin。

【全部权调查】——【数据导入】——【导入二调结果数据】
原理：经过读入标准二调数据，程序自动经过转换模板转换到确权数据库中。
选择源数据库：选择上交国家标准SHP、VCT、MDB作为源数据。
选择目标数据库：即此次确权数据库；
选择转换方案：默认为二调数据标准转换方案_厂商.Fa，此转换方案中配置了二调结果数据转换到此次确权数据库中时各个图层及字段间对应关系，用户能够依据需求配置转换方案或另存方案，模板配置工具在【全部权调查】——【数据导入】——【转换方案配置】，图：

需转换表：依据需要选择需要转换到表，其中权属数据（宗地、界址点、界址线）是有外业提供，能够不选，零星地物、基础农田保护图斑、基础农田保护片块、坡度图在此次确权中没有要求，可不选；
配置好后点击转库。。。

注意事项：部分用户反应二调数据无法导库，请检验所采取数据是否和转换模板对应。。。比如采取shp导入数据库时，用户数据是
转换模板中配置为英文状态DLTB
这种情况下数据是那么则无法导入，处理方法是将shp数据中图层名字及字段和转换方案中保持一致，并修改转换方案中字段对应关系；
2权属数据入库和处理
2.1权属数据有实体代码：
外业测得数据若已赋上实体代码，可采取【地方专题维护】——【河南专题】——【DWG数据转换】对数据进行转换，转换后数据符合标准，能够直接入库；

2.2权属数据无实体代码
权属数据为DWG格式：能够采取【全部权调查】——【DWG数据转换】进行转换，对于转出数据能够经过注记转属性、空间关系赋值等操作确保属性不丢失；

权属数据为SHP格式：能够采取【查询编辑】——【SHP文件字段转换】——【SHP文件转换模板】配置外部shp数据和数据库中对应图层间转换关系；

2.3 权属数据图形处理
2.3.1 实体正向
加载地类图斑、宗地、界址点、界址线图层—全选—点击——右键，对所选数据进行实体正向并保留入库；

注意事项：界址线实体正向包含到后期录入指界人信息，程序是依据界址线方向判定临宗和本宗，所以此步骤必需做，以免影响后期指界人信息录入；
2.3.2 单层图形检验
在程序中打开之前转换好后数据逐一检验
1）在要检验图形前打勾。以地类图斑为例：程序—菜单栏—检验处理—检验功效—图形检验，依据检验数据选择对应数据检验类型，
如：地类图斑检验类型选择面状，在对话框下边“检验选项”里打勾检验项，在这里我们以共点为例，图：

点确定，在“错误窗口”就会显示犯错误类型，图：

依据需要我们可双击错误统计定位图形查看。
2）针对检验图形——直接右键——单层图形检验；
2.3.3 图形错误处理
当检验犯错误后，菜单—检验处理—处理功效—图形处理，在弹出对话框勾上对应内容，通常处理次序：1、共点 2、悬挂 3、求交 4、拓扑（依据所选层进行），点击确定。为了查证我们处理是否有误，一样方法进行图形检验直到错误处理完并保留入库即可。

注：（1）在进行处理时，当数据完全重合时，我们可进行冗余处理（要素代码需一致）；
（2）另外有些错误，尤其是在权属数据中错误，包含到调查表填写，处理之前要慎重，有时需要手动处理；
3二调单位代码更新
原二调数据中坐落单位代码和权属单位代码均为１９为，经过更新变为１２位；
4数预处理
【全部权调查】—【数据预处理】
1）图形规格化处理
关键对所面状图形中带岛要素进行规格化处理，以确保面积正确。能够选择对地类图斑、宗地层、地籍子区，进行维护；

2）田坎系数整理
因为相关地类图斑中田坎系数，在二调数据生产中，有单位采取为百分比，有采取按小数表示。我们统一采取根据小数表示方法。根据百分比表示TKXS数据，“检验田坎系数”会出现下图提醒，请实施“维护田坎系数”功效。

5地籍区维护
【全部权调查】—【地籍区维护】
5.1地籍子区唯一性检验
为了面积平差正确性，要确保每个地籍子区对应一个图形，利用【地籍子区唯一性检验】功效，来检验一个地籍子区代码对应多个图形情况，并对其进行捆绑。操作以下：

（1）先“检验”是否存在此种情况。
（2）检验结果会列在左侧列表框里，点击“加载行政区”把这些数据直接从数据库中加载进来。
（3）可直接点击“捆绑”将行政区代码相同捆绑成一个图形，此操作会继承原有属性。
（4） 捆绑后要空间数据入库，直接更新到现实状况库。
5.2地籍子区设置

有3中方法：
1）依据空间库创建：依据数据库中地籍子区图层中地籍子区代码创建行政区树，需要手动修改乡级、县级及市级节点名称；
2）导入国家标准EXCEL：导入外部编好excel权属单位代码表，编码参考二调权属单位代码表及相关编码规则；
3）手动编写行政区树：添加节点和对应代码；
对于编好行政区树直接上传——下载——保留，以后使用数据库时仅需从库中下载；
5.3地籍区融合
关键融合数据库中地籍子区，地籍区，行政区县、数据加载范围边界，后期当需要调取某一等级数据时，直接在行政节点上右键——加载地籍子区数据即可；

不然，加载数据时会报

融合时有２情况：
5.3.1数据库没有地籍子区范围
法一：依据宗地手动融合出地籍子区范围，并赋地籍子区代码，然后一级一级向下融合；

法二：程序自动经过宗地融合出地籍子区，前提是宗地中有坐落单位代码；
此时需要将系统行政区等级设置为村民小组，
【系统设置】—【通用字典设置】—行政区等级

设置成功后，宗地融合村民小组，村民小组融合村级方可处于可用状态，依次向下融合；　

5.3.2有地籍子区数据
直接融合即可
6线物扣除预处理
实施【全部权调查】—【线物扣除预处理】，依据线物走向判定线物扣除方法；

7坐落跨界检验
实施【全部权调查】——【坐落跨界检验】

上图中显示宗地跨行政区等级（地籍子区／村民小组）不一样，是因为在【系统设置】—【通用字典设置】—【行政区等级】设置不一样引发，在这里用户需要判别所做数据最小行政区等级是村民小组还是行政区村级，设置为对应等级即可；
易混淆：权属调查到村民小组等级和最小行政区等级是村民小组轻易混淆。权属调查到村民小组指是权属数据中权利人填写是**村民小组；最小行政区等级是村民小组指是权属数据中有村民小组范围线，同时权属单位代码表中也编写到村民小组代码；
以下以最小行政区等级为行政区村为例叙述坐落跨界检验功效（通常也全部是以行政区村为最小单位）：
7.1宗地跨地籍子区
以下，跨地籍子区宗地会在右侧列表中显示，双击能够定位查看，对这些数据能够直接裁剪；

注：裁剪后，将地类图斑和宗地重新从数据库中读出，单层检验，将错误处理掉，保留入库，在进行接下来跨界检验；裁剪后错误关键是部分共点、悬挂之类错误，是在裁剪过程中引发，必需处理掉，不然接下来检验程序可能会报错直接退出；
7.2地类图斑跨地籍子区
同上，先检验，后裁剪；在处理裁剪后错误；
7.3地类图斑跨宗地
在做该项跨界检验之前，要先实施【地方专题】—【河南专题】—【二级地类维护】，该操作会将数据库中地类图斑层二级地类合并成一级地类；再实施跨界检验，对于跨界图斑再做裁剪操作。
8坐落单位代码维护
入库前没有赋坐落单位代码和权属单位单位，或经过上步裁剪代码有改变时实施【全部权调查】——【座落单位代码维护】操作。
为了确保数据正确性，能够经过地籍子区，按空间关系将这些值维护上去。维护完后读出数据看一下，是否维护完全，是否有需要修改地方。对于飞地，要手动修改其权属单位代码。
注意：维护前应确保各层数据是不跨地籍子区，如有垮界情况，用上步裁剪来确保数据是不跨地籍区划。

9分幅数据生成及所属图幅维护
9.1分幅数据生成
加载数据库中最大范围数据，实施【全部权调查】——【分幅数据生成】生成份幅信息，或是输入最小最大坐标，生成份幅信息。以下图：

选百分比尺，输入中央经度，选坐标系，选分带方法，选择坐标范围（有范围可屏幕取点，也可直接输入坐标）。如数据跨带，水平偏移里填带号，分带方法选自定义，设置好后点确定生成标准图幅。以下图：

点保留存在数据库中。可从数据库中读出标准图幅层将多出图幅删除再入库。或是在生成后不保留，将多出图幅删除后空间数据入库。
9.2所属图幅维护
经过【全部权调查】——【所属图幅维护】功效来维护宗地层里所属图幅字段，还能够按条件进行维护，图形跨图幅可用逗号分隔。

10图斑椭球面积计算
依据要求图形面积平差前，要进行椭球面积计算，经过【全部权调查】——【图斑椭球面积计算】功效计算；

椭球面积计算参数自动从图形空间参考获取。计算前确保【系统设置】—－【空间参考信息参数设置】设置正确

注：假如数据库空间参考不正确，可在【系统设置】——【数据库空间参考更新】里更新目前连接数据库空间参考，以下图。

11地籍区面积维护
此操作前提条件：地籍区子图层必需有数据；地类图斑中座落单位代码无缺失，并已计算椭球面积。
实施【全部权调查】——【地籍区面积维护】功效。

11.1地籍区椭球面积计算：计算地籍子区，地籍区，县图层本身椭球面积，赋值到JSMJ字段中。此功效为独立功效。

11.2地籍区控制面积计算
（1）无下发总控制面积（地籍区划是此次确权实测，没有控制面积，所以采取无总控面积）
地籍区上没有控制面积，不过在控制面积是必填字段，那么我们能够直接采取图斑TBMJ（TBMJ在计算椭球面积时同时计算）汇总到其对应行政区（地籍子区，地籍区，县）KZMJ字段上。

（2）有总控制面积
有总控制面积数据。首先实施左侧功效。将地籍子区内图斑椭球面积（JSMJ）汇总到行政区PCMJ字段中去。其目标是为了后面调平作为参考依据。
然后实施右侧地籍区控制面积维护，系统将依据前面系数，调平各个地籍子区上控制面积值。

查看修改控制面积能够修改控制面积，修改后计算总控制面积是否和下发面积一致，保留并汇总至乡县。

12地类维护功效
12.1地类编号维护
经过条件选择，将数据库中‘地类图斑’按全库或行政区进行编号维护。

12.2线状地物扣除维护
经过地类图斑和线状地物叠加，计算出线状地物扣除系数及对应扣除线状地物所在地类图斑图斑编号、坐落等，此功效直接经过选择区域字典，更新数据库。

备注：
1） 即使河南集体土地全部权实施细则上要求线状地物只参与上图不参与计算，不过经过扣除维护能够打断线状地物，确保线状地物不穿越图斑，方便后期出图；
2） 要保留对权属界线有重大影响线状地物，其它能够依据实际情况删除；
12.3线状地物编号重排
线状地物扣除维护完，还要单独对线状地物进行图斑编号维护。因为进行线状地物扣除维护线物会被地类图斑切割，线状地物编号会反复，所以线状地物扣除维护后单独对线状地物编号进行维护，

12.4图斑面积平差
依据地籍子区控制面积，平差计算面积到图斑面积，软件自动进行计算；（实际上，对于地籍子区来说并无控制面积，只是控制面积字段不能为空，这里控制面积是地籍子区内部地类图斑图斑面积之和）

12.5图斑面积维护（可选做）
此步骤维护地类图斑层中线状地物面积、零星地物面积、图斑面积、图斑地类面积，线状地物层维护线状地物面积，各面积之间关系：图斑面积=图斑地类面积（图斑净面积）+线状地物面积+零星地物面积+扣除田坎面积；对于河南来讲，此次确权工作仅包含到图斑面积，不存在面积扣除，所以此步骤可省略；

12.6权属维护
将宗地上权属代码、权属名称、权属性质依据空间关系维护到地类图斑对应字段上；

12.7地类编码名称维护
经过此功效由地类编码维护地类名称或由地类名称维护地类编码，通常会选择由地类编码到名称维护，因为经过【地方专题】—【河南专题】—【二级地类维护】维护后，数据库中存放是一级地类代码，不过名称还是二级类，经过DLBM到DLMC维护，经数据库中二级地类名称维护为一级地类名称；

13宗地维护功效
13.1宗地拓扑一致性检验
首先从数据库中加载界址点、界址线、宗地三层数据，再【宗地拓扑一致性检验】，经过空间关系判定检验三层数据间拓扑关系；

分为以下2中情况：
13.1.1采取外业测得界址点线
检验结果会在错误窗口显示出来，双击错误列表可定位图形，由图中看到红色界址点偏离了界址线，造成拓扑不一致，可经过下面【宗地一致性处理】来处理。

说明：转换前在CAD/CASS中界址点和界址线、宗地是拓扑，转换到苍穹程序下界址点和宗地界址线有微小偏差关键是因为在CASS中界址点是用界址圆圈表示，界址圆圈是个范围，不是一个正确点，所以程序无法判定界址圆圈中那个位置作为界址点位，对于这种情况，在下一步中【宗地拓扑一致性处理】中能够处理（相当于将偏离界址点吸引到界址线上）

13.1.2重新生成界址点线
实施【地方专题维护】—【河南专题】—【宗地拓扑生成界址点线】，会依据宗地上全部拐点根据两点一线模式重新生成界址点线，能够依据实际情况选择；

补充：采取程序生成界址点可能比较密，同时界址线可能比较短，不符合要求，能够采取以下步骤
1） 删除数据库中经过程序自动生成界址线；
2） 加载界址点，删除多出界址点，保留自己需要界址点，关键拐点、节点不要删除，保留入库；
3） 加载数据库中宗地数据，全选，经过 【检验处理】—【生成链结构】，输入界址线符号代码，点击确定，生成界址线；

4） 界址点打断界址线；上步骤中生成界址线是三线交汇之间是界址线，和我们之前修改好界址点之间不拓扑一直，全选界址点和界址线，实施【全部权调查】—【宗地维护功效】—【界址点打断界址线】，重新打断生成界址线；
5） 界址线保留入库：采取界址点打断界址线取得界址线图层中有界址点号１和界址点号２，不过界址点后期可能会变动，点号也可能重新维护，所以全选界址线，把界址点号１和界址点号２经过【地物属性批量修改】清空，并保留入库；
13.2宗地拓扑一致性处理
实施此功效，有两种处理方法。
（1）处理。给定处理容限，点确定处理，在容限范围内程序会自动进行处理；不用程序自动处理，用户可对检验后错误手工进行修改。通常情况下能够把这个容限值改为0.01进行处理，处理过程中不会增加或降低界址点线；

（2）重新生成。程序自动在结点地方生成界址点，两界址点之间生成界址线，并给对应属性赋默认值。（通常不用此功效），因为此处结点是三线交汇处，对于大宗套小宗情况下小宗是将起点作为结点，若重新生成，会删除很多界址点和界址线，和外业保持不一致；
13.3界址点（拐点）正确性检验
此功效是检验三条线或三条线以上交汇处是否为界址点，检验结果会在错误列表中显示；通常情况下三线或以上交汇处全部应该是界址点，若不是，请查对外业资料，并进行手动修改；
13.4宗地编号维护
按空间从左到右从上到下次序对宗地进行编号；

13.5宗地地籍号维护
依据宗地层中座落单位代码和宗地编号生成19位地籍号

13.6宗地统一地籍号维护
依据宗地座落单位代码和权属性质及编号生成统一地籍号，其中维护方法及编号获取方法能够依据需要选择，维护前请确保数据库中宗地层权属性质（QSXZ）字段有值（权属性质务必填写具体，如集体土地全部权（30）一定要细化到村民小组（31）、村集体经济组织（32）等，以免影响后期表格统计）；

13.7宗地属性挂接
13.7.1宗地扩展属性挂接
批量挂接：【全部权调查】－【宗地维护功效】－【宗地扩展属性挂接】挂接字段为宗地编号（统一地籍号），挂接时根据样表格式填写，比如：在权利人信息挂接中BSM、ZDBH、QLR、ZLDWDM能够从宗地属性表中获取，其它属性填写完成后保留外部EXCEL文件，在选择对应路径进行挂接；权属调查信息批量挂接同上；

单宗挂接：选中任意一宗地，点击宗地专题属性浏览，出现以下对话框

点击权利人——新增，填写对应属性，也能够选中某一权利人信息进行修改、删除；

权属调查属性录入同上；
13.7.2图件挂接
批量挂接：【图件档案管理】—【基础资料管理】—【按宗地】，能够在任何一行政区节点—右键—导入附件

其中附件文件命名是根据目依据权属范围一级一级往下建，文件名以行政区代码命名，图片名以宗地号+表名称命名，以下图：

单宗挂接：选中任意一宗地，点击宗地专题属性浏览，出现以下对话框

点击附件挂接，出现以下图框，选中管理方法，点击增加，挂接宗地对应附件，并保留入库；

注：图件挂接时通常采取按路径挂接，数据库中存放文件路径，若采取按文件挂接，所挂接文件将以二进制形式存放在数据库中，会占用大量存放空间；
13.7.3宗地图层相关属性挂接
如宗地图层中东西南北至、土地坐落、通讯地址等信息能够经过属性挂接方法进行录入；
加载宗地—右键—输出属性—导出EXCEL表，再外部完善相关属性，再加载宗地—右键—挂接属性—选择挂接EXCEL表及关联字段——确定即可，通常关联字段为统一地籍号；

13.8宗地四至维护（选做）
实施【全部权调查】—【宗地维护】—【宗地四至维护】，将宗地四面权利人信息维护到宗地东西南北至字段上，维护时只能维护一个权利人信息，没有维护上需要用户手动补录上去；此功效能够选作，也能够依据上步骤中宗地属性挂接功效挂接进去；

13.9界址线权属单位代码及所属宗地维护
实施【全部权调查】—【宗地维护】—【界址线权属单位代码及所属宗地维护】，将依据界址线方向维护界址线权属单位代码及所属宗地，维护之前请先加载界址线进行实体正向并保留入库；

注：若维护不对，请读出界址线将权属单位代码１、权属单位代码２、所属宗地１、所属宗地２字段经过【地物属性批量修改】功效清空后重新维护；
13.9.1 界址线指界人和指界日期批量挂接方法：
首先界址线权属单位代码及所属宗地维护——标识码一致性维护后，在要素列表中选择界址线，右键输出属性表excl，图下图，在excl，中录入属性时候，要依据所属宗地1和所属宗地2来录入，如excl图【录入结束后请依据标识码挂接，请在录入后检验一下你录入表格，确保表格没有问题后挂接】

14所属宗地维护
实施【全部权调查】—【所属宗地维护】，依据地类图斑和宗地空间关系，将宗地统一地籍号维护到地类图斑层所属宗地（ＳＳＺＤ）字段中；

15微小图块合并
加载地类图斑层，实施【全部权调查】—【微小图块合并】，选择合并参考字段及面积进行小图块合并，对于地类图斑层合并所选择参考字段为所属宗地（SSZD）、地类编码（DLBM）、权属单位代码（QSDWDM）、座落单位代码（ZZDWDM），合并后仍会有小碎斑，能够手动进行合并；合并总体标准是合并后地类图斑不跨宗地，不跨地籍子区，合并时最小面积没有硬性要求，具体参考省厅培训文件：

注：相关地类图斑小图斑合并参考省厅培训文件，以下
全部权数据库中地类信息作为辅助信息表示，所以首先确保权属信息完整清楚，然后依据图面表示需要，合适合并地类图斑（类似于地类缩编）；结果检验时，不对各地类面积进行检验，不过对地类界线和权属界线重合性，同一权属单位面积应等于综合后权属单位内地类图斑面积和进行检验。
16界线生成
16.1生成地籍子区界线
为确保地籍子区界线和地籍子区拓扑关系一致性，实施【全部权调查】——【界线生成】——【生成地籍子区界线】功效，经过程序来自动生成地籍子区界线。

16.2生成地籍区界线
实施【全部权调查】——【界线生成】——【生成地籍区界线】，依据地籍区层数据重新生成地籍区界线。

16.3生成行政界线(河南不用此功效，生成行政区界线具体参考16.4)
实施【全部权调查】——【界线生成】——【生成行政界线】，依据数据库中行政区数据生成行政界线图层；
备注：数据库中行政区图层其实存放是村民小组等级数据（和软件设置两种行政区等级相关）；

16.4生成行政区界线
实施【地方专题】—【河南专题】—【生成行政区划界线】，程序依据数据库中行政区村层数据及融合出来行政区乡、行政区县生成行政区划界线，并将行政区划界线放至行政界线层；
备注：如用户行政区村数据和地籍子区范围完全一致，也能够直接将地籍子区数据经过【图块更换层】更换至行政区村层，同时分别上传2套权属单位代码表；

16.5生成地类界线
为确保地类界线和地类图斑拓扑关系一致性，可经过程序来自动生成地类界线。实施【全部权调查】—【界线生成】—【生成地类界线】功效。（地类界线在入二调数据时已经入库了，不过中间对地类图斑进行了裁剪合并，所以要重新生成）

注：对生成地类界线，用户需将数据读取出来，经过右键——属性浏览，查看一下是否有微短线存在，假如有话，用户需手动合并一下（快捷键Ctrl+F）（现在质检软件检验微短线是0.2，仅供参考）

17界址点编号维护
实施【地方专题维护】—【河南专题】—【界址点编号维护】，关键依据界址点和行政界线空间关系判定界址点在哪一等级界线上，并将其维护成以X、Q、C、Z开头点号；　

注：若维护后界址点全是以Z开头，请检验数据库中是行政界线是否有数据，没有话，参考16.4重新生成界线。另外，界址点号应该是是以县为单位统一进行编号，在以县为单位合库后需要重新维护；
18宗地土地用途维护
实施【地方专题】—【河南专题】—【宗地土地用途维护】，依据空间关系维护对应宗地所包含一级地类；

19宗地面积计算
实施【地方专题】—【河南专题】—【宗地面积计算】计算宗地层计算面积、宗地面积、发证面积，能够采取直接计算椭球面积或图斑面积累加方法（通常化选择直接计算椭球面积）；

20、界址点界址线相关属性录入
加载宗地、界址点、界址线，点击修改宗地属性，补录界址点界址线上相关信息；

注意事项：
１）界线位置：程序有时只有内中外三种，能够在【系统设置】—【系统字典设置】—在字典类型中找到【１７公共边界位置】，增加　边（代码为４），保留，以下图：

同理：证件类型代码、界标类型代码表程序中设置和河南数据库标准不一致，可按一样方法进行设置；
２）对于界址线类别填写，要严格根据《河南数据库标准》中要求值，比如一条界址线类别是“田埂”，数据库标准上没有此值，请将其归为相近类型，如“田坎”，并在界址线层说明字段进行说明；
３）对于界址线位置距离等程序没有可视化字段值录入，用户能够选中界址线，然后点击，在属性浏览中录入；
４）相关界址线长度，部分用户反应部分界址线长度不对，首先到数据库中查看一下界址点是否已经界址线打断；其次，读出界址线，经过【地物属性批量修改】清除界址线长度，再【查询编辑】—【拷贝图形信息至属性】—【层线长度至属性维护】，对界址线长度重新进行维护；
５）界址点层中界址点坐标Ｘ（JZDX）、界址点坐标Ｙ（JZDY）字段中界址点坐标也能够经过【查询编辑】—【拷贝图形信息至属性】—【层点坐标至属性维护】进行维护；
四、数据库合并
１．全部权图形数据合并
实施【地方专题】—【河南专题】—【全部权数据库合并】，进行数据库合并，关键是针对一个县多个标段，分标段建库；

需要注意是：合库只是将多个图形数据库合并到一个目标库中，并不处理各标段接壤处数据出现反复情况，需要合库单位手动处理；
2. 数据库中扩展属性合并
五、结果输出
1标识码维护
1.1标识码一致性检验
实施【全部权调查】——【标识码维护】——【标识码唯一性检验】功效。能够对数据库中数据进行全库唯一性检验。检验结果会统计在ｔｅｍｐ文档中；（数据库中标识码唯一是出结果前提条件）

1.2标识码一致性维护
实施【全部权调查】——【标识码维护】——【标识码一致性维护】功效。若上步骤中有标识码反复情况，能够对数据库中数据按全库或图层进行标识码唯一性维护。

2、地籍子区界线界线类型维护
实施【专题维护】—【河南专题】—【地籍子区界线界线类型维护】，维护地籍子区界线上界线类型字段，１表示地籍区界线，２表示地籍子区界线；

3、台账调平
实施【地方专题】—【河南专题】—【台账调平】，对数据库中全部数据统计汇总写入台账统计报表中并调平，以方便后期出表；
若要清理台账，可实施【全部权调查】—【其它维护功效】—【台账清理】；或直接打开数据库，找到以下三张表，直接打开并清除里边统计并重新计算宗地面积；

4、所属行政村代码维护（台账）
实施【地方专题】—【河南专题】—【所属行政村代码维护（台账）】，调平以乡镇为单位表格
5、修改宗地层是否争议字段
在建立数据库时，填写争议宗地属性（以下图），程序要求是否争议用1/0表示，

而河南数据库标准采取是N/Y表示，所以在出结果包之前需要将1/0批量改为N/Y，具体操作以下：建立新工程，加载数据库中ZD层数据，经过图块代码选择工具，将‘是否争议’字段值为1全部选中，再经过【查询编辑】【地物属性批量修改】将是否争议字段批量复制为Y，再点击反向选择功效选择非争议宗地，并批量赋值为N，保留入库即可；

6、输出标准数据库
实施【地方专题】—【河南专题】—【标准数据库输出】，将会根据河南数据库标准生成标准MDB数据库；

注：输出标准库库时调用程序下sysset文件中【河南结果模板配置.txt】，以下图

此模板中定义了确权数据库和标准库中之间图层及字段间对应关系，每一行为一组映射，如：第一行第一个字段为确权库中图层名字，第二个为确权库中字段名字，第三个为河南标准库中图层名字，第四个为河南标准库中图层字段名字；模板能够自由配置；
7、标准结果包输出
实施【地方专题】—【河南专题】—【数据结果包输出】，会输出一个标准结果包；输出结果包之前必需做一下【输出VCT前预处理】，才能确保结果数据面链关系正确，以下图：

软件输出结果包中只包含了表格结果和数据库结果，其它资料需要用户进行完善；对于表格结果，若表之间行政区总面积不一致、土地分类面积面积至全是其它、面积有复制，请重新清理台账，重新进行调平，并从行政区划节点或地籍区划节点右键出表；
8、生成元数据
实施【地方专题】—【河南专题】—【数据库生成元数据】，选择输出标准数据库（AE平台）及元数据存放路径，将生成元数据命名如G.XML放至结果包中数据库结果元数据文件夹中；

六、报表输出
1、结果包中图件输出
在地籍区划代码表或行政区划代码表某个等级上点右键—河南—输出对应报表；

2、其它报表输出
依据用户需要，在代码表任意节点右键输出对应报表，如：界址点结果输出，可在县级节点右键——界址点结果表——选择河南模板，输出报表；

七、图件结果输出
数据库建库完成后，在地籍区划（或行政区划）某个等级上点右键输出对应地籍图、土地利用现实状况图；在分幅列表里能够输出分幅图，图件相关设置以下。
7.1图件图层设置
在【系统设置】——【图形查询设置】功效里设置图件配置选项，包含行政区图、分幅图、宗地图制图图件配置。
在图件查询中关键分为两类，一类是数据查询模版，如地籍子区图，一类是制图数据查询模版，后面标识（制图），如宗地图（制图）。同时，也能够对图件进行添加图层、删除图层、编辑图层修改，并保留图件。

图层信息添加以下：选择渲染方法及符号库；选择数据加载方法是采取空间过滤还是属性过滤方法；制图模式下该层是否为动态调度模式（动态加载是为了快速加载数据，只能对数据浏览查看，不能编辑修改数据）；是否屏蔽为屏蔽行政区外围数据。

7.2模板管理
数据库中目前图件模板若有需要修改，可参考以下：
在模板管理中可对多种图件模板进行设置，和模板相关设置全部在这项里面进行管理配置。

比如若想修改县级行政区出图中土地利用现实状况图出图模板，则点击制图模板中土地利用现实状况图（制图）.xml。

在土地利用现实状况图（制图）.xml上右键能够优异行模板预览，

点击后工作区即会出现该模板样式，以下图

我们现在看到模板上风玫瑰是，若想更改其样式，则在模板中指北针栏上右键，点击属性。

就会弹出指北针属性编辑对话框，以下图

我们能够经过指北针符号名选择不一样指北针样式。也能够点击按钮，来进行选择，点击会后下图对话框。

选择一个满意符号，点击确定，并在土地利用现实状况图（制图）.xml上右键点击保留。然后再预览模板，就会看到所修改样式。
下图中页面元素是定位，以下图

7.3子图管理
一样其中子图也是类似方法进行编辑

右键点击新增子图，会有以下对话框

其中子图索引编号，代表是该子图连接子图图形编号。我们能够在子图管理项中来进行查看。能够看到子图管理中有以下子图。

找到对应编号子图，右键后会有对应编辑选项。

新建工程，点击打开后在工作区即会显示该图例子图内容。
我们能够对其进行编辑修改，然后保留。一样也能够新建子图，然后经过编号和子图索引对应，即可关联到对应图件模板中。
7.4地籍区划制图
地籍区划某个等级上点右键输出对应地籍图、土地利用现实状况图。图件中模板能够依据需求在模板管理和子图管理中进行编辑设置。也可直接在图面上选中页面要素点右键进行编辑，以下图

7.5分幅图制图
在分幅列表里能够输出分幅图。

7.6区域制图
点击工具条上区域制图功效，然后拉框选择需要制图图形范围，会弹出下图中区域图件信息框，在其中填写信息，其中蓝色框为示例框选范围。

填写完点击确定后，程序即会显示出该区域制图图件，以下图。

7.7宗地图
7.7.1宗地图图廓模板设置
选中加载宗地层，点击工具条上宗地图查看功效，即可输出此宗地宗地图。宗地模板设置在【图件档案管理】——【图廓设置】——【宗地图图廓模板设置】功效。这里能够设置模板路径，用户能够依据情况直接连接到已经编辑好任何模板

点击模板编辑，还能够对选择模板继续进行编辑

在图廓整饰注记项设置，能够更改单位名称、制图人等注记颜色、大小等属性，还能够添加和删除注记

宗地图可利用【图件档案管理】——【批量生成图件】——【批量生成宗地图】功效批量输出。

7.7.2宗地图图层颜色设置

修改程序默认符号颜色，点击系统设置——符号管理器

程序默认符号库是symbol。在默认符号库里找到要修改符号，右键——属性，然后修改符号颜色

注：假如这里修改没有修改过来，就需要将图层要素代码、符号代码经过地物属性批量赋值，经默认要素代码、符号代码赋到图层相对应字段上去
7.7.3宗地图要素显示设置
【系统设置】——【图形查询设置】，选择宗地图配置

双击要更改图层，比如：宗地层，在空间过滤方法下拉框中选择过滤方法，在其它项勾选是否屏蔽，设置好后点击确定

7.7.4宗地图界址线索引注记（新增加）
程序新增加界址线索引注记功效，对于出宗地图，存在严重压盖界址线长度注记，统一在左下角放置，提升了用户修饰图件速度，极大降低了修图工作量；（以下图）

7.8图面要素编辑
图面要素相关编辑在【图件档案管理】菜单下面，包含批量生成注记、制图工具、导入外部图片报表、图件库管理等功效。
7.9图件保留
【文件】——【另存为】功效，可将
