1、全球第一个基于CDMA专业集群技术中兴通讯GoTa共网集群业务处理方案1 全球第一个基于CDMA专业数字集群处理方案GoTa是中兴通讯全球首个推出,也是唯一符合信息产业部公布标准,基于CDMA技术体制数字集群产品。GoTa技术产生将大大推进集群通信发展。中兴通讯GoTa集群业务处理方案立足于“实用化”、“专业型”集群业务需求,对现有CDMA技术进行了优化和改善,是面向3G演进新一代专业集群业务处理方案。“共网集群”作为未来数字集群通信系统发展主流趋势,含有共用频道和信道、共享覆盖区域、共享通信业务、共同分担费用等优点。GoTa在设计中充足考虑了共网集群很多特点和移动商务用户种种需求,利用一部终

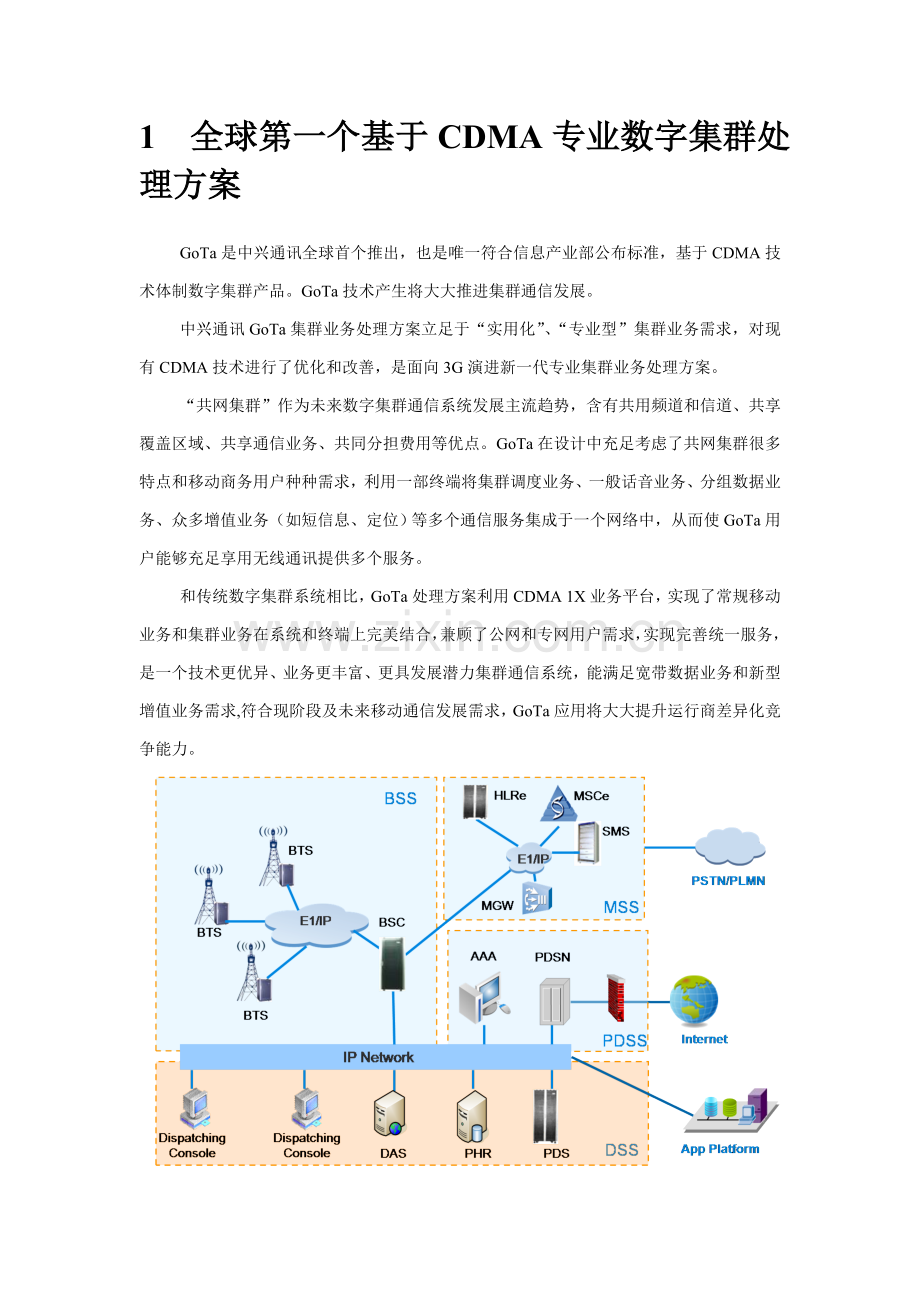

2、端将集群调度业务、一般话音业务、分组数据业务、众多增值业务(如短信息、定位)等多个通信服务集成于一个网络中,从而使GoTa用户能够充足享用无线通讯提供多个服务。和传统数字集群系统相比,GoTa处理方案利用CDMA 1X业务平台,实现了常规移动业务和集群业务在系统和终端上完美结合,兼顾了公网和专网用户需求,实现完善统一服务,是一个技术更优异、业务更丰富、更具发展潜力集群通信系统,能满足宽带数据业务和新型增值业务需求,符合现阶段及未来移动通信发展需求,GoTa应用将大大提升运行商差异化竞争能力。BSS:基站子系统 MSS:移动交换子系统DSS:集群子系统 PDSS:分组数据子系统图表 1中兴通讯G
3、oTa集群通信系统网络结构图2 GoTa集群通信系统组成一个基础GoTa系统包含:BSS基站子系统、DSS集群子系统、MSS交换子系统、PDSS分组数据子系统、终端及其它扩展业务子系统。BSS基站子系统采取扩频速率为11.2288Mbps,单载波连续占用1.25MHz带宽,能够支持153.6kbps高速数据传输。子系统由基站收发信机BTS和基站控制器BSC共同组成,关键完成集群业务、数据业务和一般电话业务接入功效。为了能够支持集群业务和可选数据业务,基站子系统在技术实现上还包含调度用户端PDC和分组数据控制实体PCF。DSS集群子系统,关键包含集群调度服务器PDS、集群归属寄存器PHR和调度台
4、代理服务器(服务器DAS+用户端DAC)三个部分。其中调度台代理服务器是可选设备,可为集团用户提供虚拟调度服务,建立集团调度虚拟专网。DAS服务器采取主流PC服务器,基于经典B/S架构建立一个面向调度用户端站点。DAC用户端登录到DAS服务器站点,经过DAS和PDS、PHR交互,实施调度管理操作。MSS交换子系统由多媒体网关MGW (Multimedia GateWay)、移动交换中心MSC(Mobile Switching Center)、归属位置寄存器HLR(Home Location Register)和短消息中心SMC(Short Message Center)等实体组成。PDSS分组
5、数据子系统完成GoTa系统分组数据业务。分组交换关键网功效实体包含:PDSN(分组数据服务节点)、AAA(认证、授权和计费)服务器。PCF功效实体则放在无线接入网(即BSC)侧。终端包含:商用手持终端、车载台、固定台,另外还能够依据用户具体需求开发低端手机(只含调度业务和语音业务)、专业终端(三防手机)等,以满足不一样部门、集团多样性要求。3 GoTa系统优势GoTa系统基于CDMA技术,全方面继承CDMA技术优势和业务优势。 优异面向未来技术架构,充足保护您投资GoTa系统基于CDMA 1X平台,继承了CDMA全部优势:频谱利用率更高,网络计划更简单;音质更清楚、容量更大、mW级发射功率,绿
6、色环境保护;CDMA系统本身所含有码分技术,能提供更高安全性和保密性;经过全套无线网络处理方案优化覆盖质量,实现GoTa集群网络无缝覆盖。拥有宏基站、微基站、射频拉远、直放站和室内分布等全系列覆盖产品,能够实现多个覆盖处理方案。在3G演进路线中,CDMA是唯一一个能够实现真正意义平滑无缝系统过渡架构不变、工作频段不变、系统设备不变、终端后向兼容。延续了这一优势GoTa数字集群通信系统,从长远考虑最大程度地降低了运行商投资风险。 专业集群功效和性能,为您带来更高收益GoTa数字集群通讯系统不仅能提供专业集群业务和功效,还经过对CDMA技术优化,在性能上达成专业集群系统关键指标要求:首次呼叫建立时
7、间仅为500ms,单个群组下组员数量不受限。GoTa系统这些特征能完全满足专业和行业集群用户业务需求,而这些用户正是运行商利润关键起源; 建网成本低,直接降低您早期投资风险CDMA系统本身所固有码分扩频技术加上优异内、外环功率控制,和话音激活技术,在相同频谱情况下,CDMA容量更大。CDMA频率复用系数高,建网成本更低,直接降低运行商早期投资风险; 提供系统、终端、业务、应用模式全系列处理方案,实现多厂家供货中兴通讯能够提供GoTa集群系统全套处理方案,现在已负担了GoTa产业链大部分关键步骤。中兴通讯和系统产业联盟厂商共同提供GoTa系统设备,同终端产业联盟厂商共同提供GoTa终端设备,同多
8、家行业应用厂商合作提供成熟行业应用处理方案,而且同多家SP/CP有着良好合作关系,一个协同发展产业链已建立并向着良性方向健康发展。全部这些使得中兴通讯能够以一个合理价格为运行商提供愈加好端到端专业集群处理方案。 提供高速无限宽带接入能力GoTa系统基于CDMA 1x平台,能够提供高达153.6Kbps数据带宽,已成熟CDMA 1x Release A系统数据带宽达307.2Kbps。如此高带宽能够提供无线宽带接入和视频传送。 专业售后服务体系中兴通讯在全球100多个国家建有专业化用户服务中心。企业拥有多年在通讯网络建设领域丰富经验,能够提供专业化当地技术支持团体,并提供7/二十四小时服务以确保
9、系统稳定可靠运行。4 专业集群调度业务及丰富补充业务GoTa不仅秉承了全部CDMA系统基础业务和增值业务,还提供更强大专业集群业务,并提供丰富系列终端产品。专业GoTa数字集群系统相对模拟集群通信来讲,业务功效和管理功效愈加完善和强大。GoTa提供专业集群调度功效,包含:基础集群业务,如单呼、组呼等,补充集群业务,如集群VPN业务、短号码拨号、集群呼叫优先级、紧急呼叫、广播呼叫、组组员优先级、话权抢占、迟后接入、动态重组、限时通话、群组号码显示、呼叫限制、强插强拆、终端状态查询、动态群组管理等等。同时,GoTa还支持一般语音业务、307.2kbps高速分组数据业务、短消息业务、定位业务、智能网
10、等众多业务,充足满足了不一样行业用户对专业集群业务和高速数据业务需求。4.1 集群业务调度员提议组呼 组呼:组呼指一个主叫方和多个被叫方(即一对多)之间半双工呼叫,组内组员能够经过按PTT键申请话权讲话,当有多个组员同时申请话权时,系统能够对多个组员话权申请进行排队。通话过程中,同时只能有一个组员讲话,其它组员只能听;在通话过程中,本组高优先等级组组员能够直接抢占低优先级组组员话权。 单呼:单呼是指一对一半双工呼叫。用户能够经过拨打全号码或短号码呼叫对方。组内单呼能够经过直接拨打短号码来实现,组间单呼则必需经过拨打全号码来实现。提议单呼用户直接按下PTT键就可开始通话,不需要对方按键操作进行回
11、应。 集群业务预付费:GoTa集群预付费(Prepaid Service)是一个GoTa用户先缴费,运行商维护用户帐户信息,用户依据帐户余额享受集群服务一个业务。集群用户预先缴纳话费,能有效降低话费拖欠风险。GoTa预付费是按呼叫计费,即一次集群呼叫费用从提议呼叫终端预付费帐户上扣除。 集团管理台:经过管理台,集团能够管理自己群组、用户,自己对集团内部进行调度而无须经过运行商。这相当于为集团用户提供VPN功效。 集团调度台:经过调度台,调度员不需要运行商帮助就能够对集团内部进行调度。调度功效包含组呼/单呼/临时组呼/紧急呼叫,群组组员状态实时查询,用户呼叫调度台,群组短信群发,定位等功效。用户
12、状态查询 集群紧急呼叫:集群紧急呼叫是一个在紧急情况下特殊呼叫方法,含有最高呼叫优先级,用以在最短时间内、以最便捷方法将信息通报给预先指定用户或群组。紧急呼叫业务优先级在全部业务中是最高,系统优先确保紧急呼叫取得系统资源,必需时能够抢占其它呼叫系统资源 用户状态查询:用户可经过终端,了解此次集群呼叫中,其它群组组员在线状态。 业务优先级:运行商能够对各类业务之间优先级进行调整。按业务优先级缺省排序,集群业务高于电话业务,电话业务高于数据业务。 无线方法群组组员管理:支持授权终端进行无线方法群组管理,包含增加组组员、删除组组员、设置组组员优先级,设置组组员最大通话时长等。不管是在群组空闲状态还是
13、群组激活状态,作为组长终端全部能够经过无线方法对于群组进行管理。 虚拟PDS/PHR:一个物理PHR能够设置为多个虚拟PHR。在逻辑上,每个虚拟PHR相互独立,含有独立管理员,独立管理自己区域内集团、群组、用户。通常,一个虚拟PHR对应一个地域。 守候组功效:用户能够选定一个或多个组,在没有重新选择之前,此用户将只响应预先选定群组,避免其它群组干扰,但会接收非守候列表中其它群组紧急呼叫和预占优先呼叫。在现在GoTa系统中,用户最多能够预先选定4个群组。 故障弱化:故障弱化是指当集群系统BTS和BSC之间传输链路中止,或BSC和MSS/DSS系统之间传输链路中止后,基站仍然能够处理本基站覆盖范围
14、内用户业务请求。在故障弱化状态下,基站仅能在本基站覆盖范围内处理紧急呼叫、广播呼叫和组呼业务。定位跟踪 脱网直通:两个或多个移动台之间直接通信,不需要集群网络支持。 调度台定位功效:调度和定位功效相结合是中兴通讯集群调度台特色功效。调度员使用定位服务模块,在进行组呼/单呼调度时,对所调度群组/用户进行实时定位跟踪。4.2 数据业务 GoTa系统支持307.2kbps高速分组数据业务,包含移动办公、视频点播、在线查询、多媒体邮件、数据行业应用等,支持终端“永远在线”。GoTa系统支持14.4kbps电路数据业务。该业务关键用于G3传真、低速上网、低速数据传输。4.3定位业务GoTa系统将CDMA
15、定位技术和集群业务完美结合,提供独具特色差异化、多层次定位处理方案。可广泛应用于行业用户和民用部门,如导航、紧抢救援、车队管理、汽车救援、货物跟踪、物流管理、基于位置信息广告、选择性大众广播、和位置信息相关收费服务等。在每次定位过程中,GoTa系统可依据定位精度需求、终端能力和环境条件来灵活选择基于GPS、三角定位等多类定位方法,系统支持一般CDMA卡或手机、GPS车载台等多个终端;自带企业之星系统可和GoTa系统结合,为企业实现基于位置企业资源(车辆、人员等)调度服务,并提供开放接口,为SP/CP开展大众应用和行业应用提供了方便。5 GoTa应用GoTa数字集群系统可广泛应用于抢险救灾、医疗
16、抢救、公共交通、矿山工地、酒店管理、公共调度、餐饮娱乐、会议展览、企业和小区管理、公安、交警和家庭小团体等, 可大大提升生产率和工作效率,对国民经济发展,社会稳定和人民生命财产安全全部有着极其关键作用。因为GoTa拥有完全自主知识产权,中国相关厂家能够完全自主开发生产从系统到终端全套产品,所以GoTa系统应用于军队、公安、安全及政府部委等关键部门,对国家安全更具关键意义。5.1集群业务潜在商业用户群 金融业:银行、保险、证券、投资、其它非银行金融业 服务业:旅游、饭店、娱乐、宾馆、餐饮、商务写字楼 国家机关:政府、机关、军队、社会团体 商业贸易:批发、零售、连锁超市、运输 房地产业:房地产开发
17、和经营、物业管理、经纪和代理业 交通运输:铁路、公路、水上、航空、邮政、快递、仓储业 油田、矿山开采业:油田、矿山、煤炭和金属矿采选业 公共服务业:电力、煤气、自来水、公共设施、小区服务 科教文卫:科研院所、大专院校、文化团体、广播影视、医疗卫生、体育、社会福利5.2经典应用实例 交通运输公交出租、邮政快递、仓储物流、水运航空交通运输业业务组合:基础调度业务、话音业务、短消息、定位业务等。业务描述:为司机、调度管理人员提供集群调度功效,满足日常行车管理、实时通信等行业需求,同时,经过GoTa终端定位功效,为司机行车、交通管制、车辆定位、路线选择等提供依据和参考。 大型企业 建筑、能源、钢铁、港
18、口、Automobile 业务组合: 基础调度业务、话音业务、短消息、定位业务等; 业务描述: GoTa系统能够帮助企业完成任务分配调度、区域信息汇报、命令通报、人员调度等日常工;另外,GoTa终端含有定位追踪功效,在不一样场所能够为企业提供额外信息和帮助; 大型集会博览会、展览会、运动会、社会集会等 业务组合:调度业务、话音业务、数据业务、定位业务、短消息业务等。业务描述:指挥部门可监控现场全部机构、团体工作人员,提供集群调度特色服务;用户能够经过一部GoTa终端实现原先需要由不一样终端设备(对讲机、手机、无线上网、GPS定位等)才能提供多个功效;另外不一样机构间也可经过系统进行通信。 娱乐
19、业 宾馆、酒店、娱乐行业等 业务组合:基础调度业务、话音业务等。业务描述:保安、工作人员均可经过GoTa终端进行人员调度管理,协调资源满足用户需要,实现高质量服务,提升酒店或企业形象。 社会一般用户实例时尚年轻人群体、白领一族 业务组合:密呼、组呼等集群业务,集群游戏业务、话音业务,短消息、移动办公、在线查询、多媒体邮件、定位等数据业务。 6 GoTa终端处理方案 GoTa 终端在终端产业化方面,中兴通讯在手机终端研发、设计、生产上有着丰富经验,是中国为数不多含有手机自主设计、研发和制造能力企业之一。依靠强大自主研发实力,已经形成了一个完整手机终端研发、制造、销售、服务体系。同时中兴通讯也和亚
20、信、HYT、赛格通信、青年网络等多家终端制造商合作,共同推进GoTa集群终端发展,实现终端产品多家供货及终端产品系列化。现在已经陆续推出多款GoTa集群终端,产品涵盖高中低端全系列。7 GoTa市场应用情况GoTa在全球应用中兴通讯现在已经能够提供GoTa集群系统含系统设备、业务平台和终端全套处理方案,建立了成熟集群产业联盟。运行商采取GoTa技术和产品,不仅保护和激励了拥有自主知识产权集群产业发展,同时也促进了国家经济发展,推进了中国通讯产业链良性循环。自主技术和中国产业化可节省大量网络建设和维护投资,符合国家安全战略需要。在中国,中国政府唯一同意6个共网集群商用城市,其中5个采取了中兴GoTa。早在,中兴通讯就和中国铁通、中国卫通主动合作,现在在沈阳、长春、天津、济南和南京全部建立了GoTa商用试验网。,和卫通和潍坊市政府就已经开始探讨合作建设城市应急联动项目。该项目是产业部同意第一家地市级应急联动项目。 6月,中国卫通成为在南京举行“第十届全国运动会”集群调度服务唯一赞助商。现在,中兴通讯GoTa产品已在全球多个国家和地域实现规模商用。在中国、挪威、波兰、捷克、马来西亚、缅甸、贝宁、斯里兰卡、蒙古和加纳等规模商用,在俄罗斯、葡萄牙、美国、乌克兰、利比亚、沙特、阿尔及利亚、尼日利亚、科特迪瓦等多国家也开通了大量试验系统,成为应用范围最广和国际化程度最高国产数字集群系统。 。
