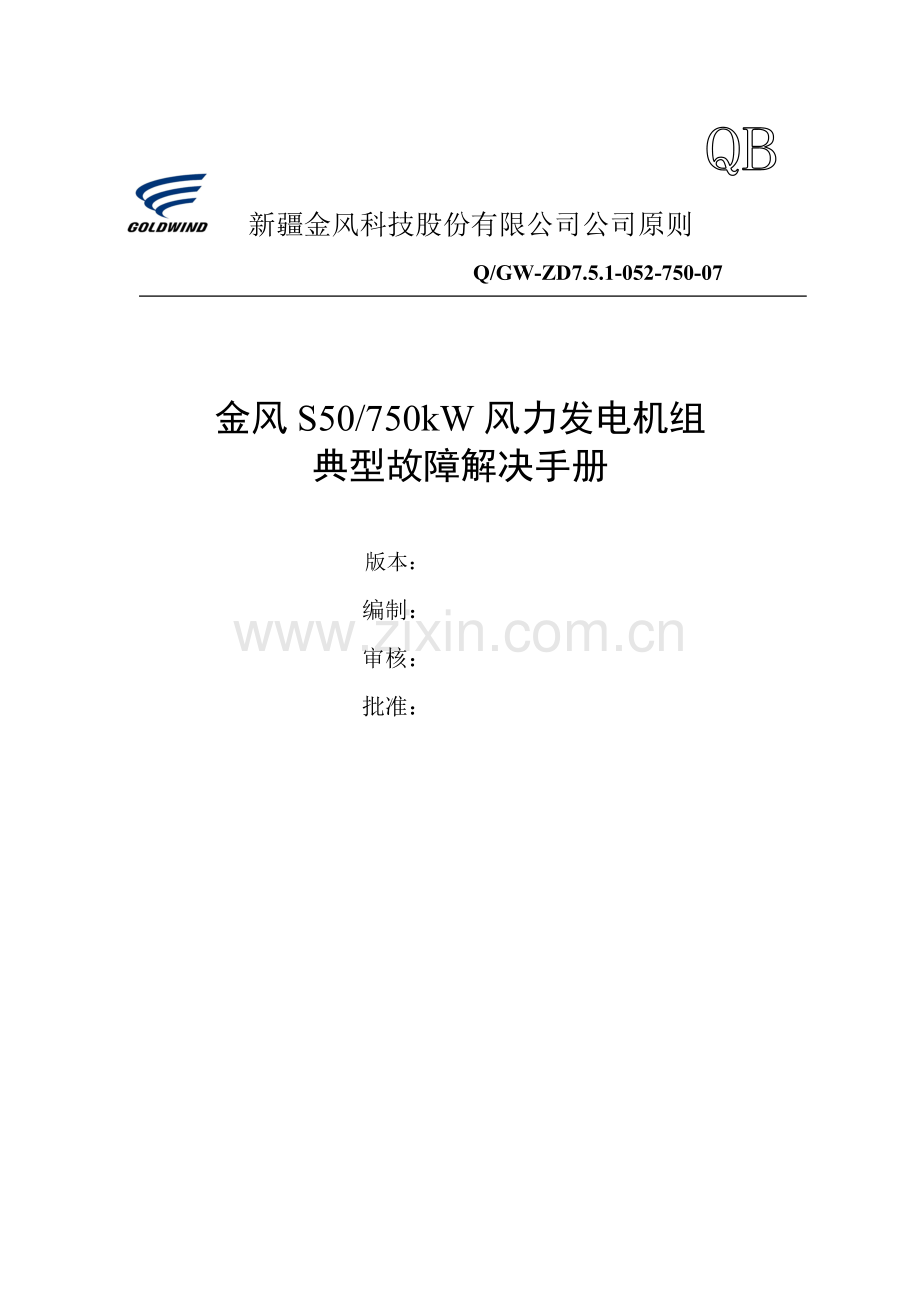

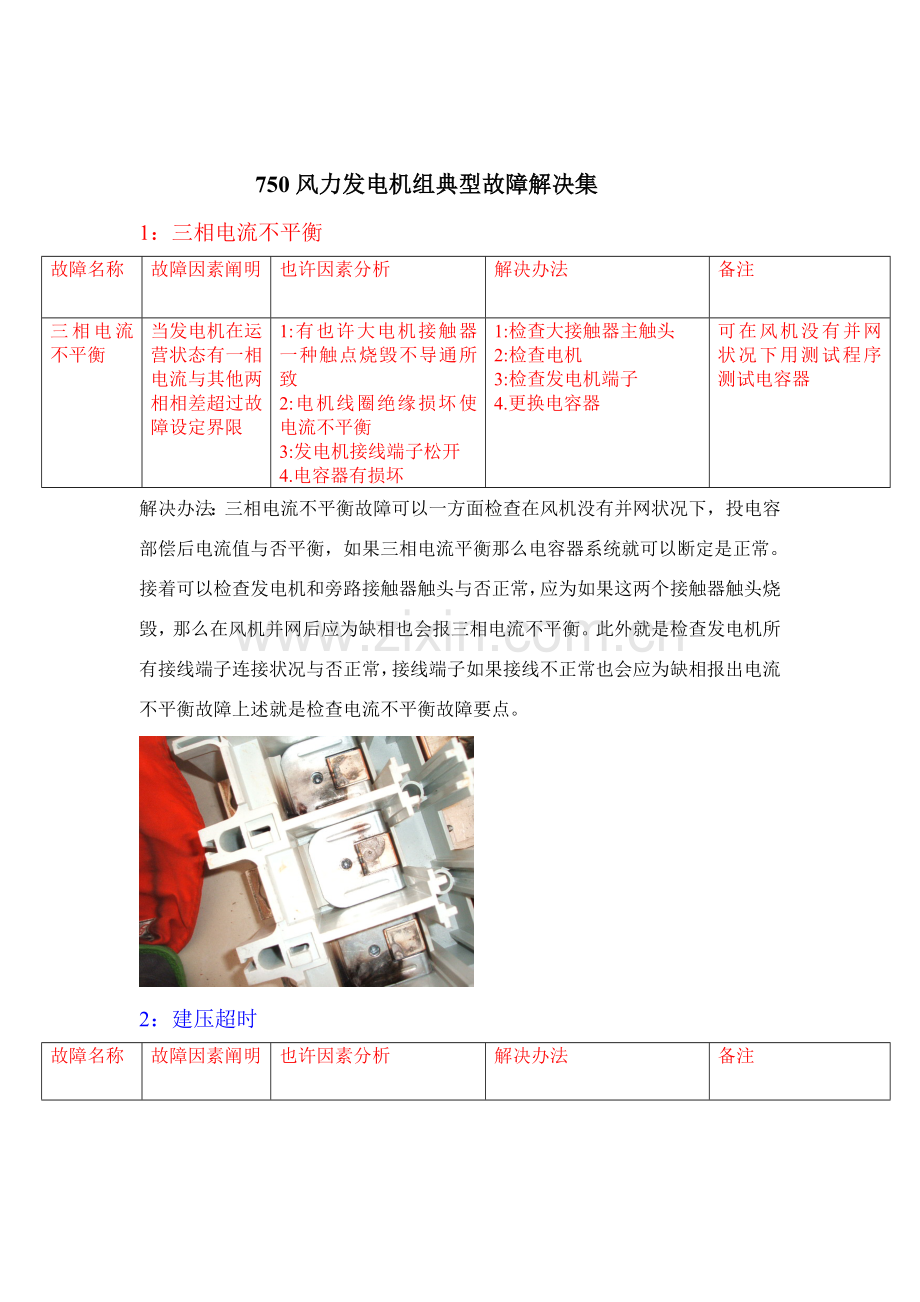

新疆金风科技股份有限公司公司原则 Q/GW-ZD7.5.1-052-750-07 金风S50/750kW风力发电机组典型故障解决手册版本：编制：审核：批准： 750风力发电机组典型故障解决集 1：三相电流不平衡故障名称故障因素阐明也许因素分析解决办法备注三相电流不平衡当发电机在运营状态有一相电流与其他两相相差超过故障设定界限 1:有也许大电机接触器一种触点烧毁不导通所致 2:电机线圈绝缘损坏使电流不平衡 3:发电机接线端子松开 4.电容器有损坏 1:检查大接触器主触头 2:检查电机 3:检查发电机端子 4.更换电容器可在风机没有并网状况下用测试程序测试电容器解决办法：三相电流不平衡故障可以一方面检查在风机没有并网状况下，投电容部偿后电流值与否平衡，如果三相电流平衡那么电容器系统就可以断定是正常。接着可以检查发电机和旁路接触器触头与否正常，应为如果这两个接触器触头烧毁，那么在风机并网后应为缺相也会报三相电流不平衡。此外就是检查发电机所有接线端子连接状况与否正常，接线端子如果接线不正常也会应为缺相报出电流不平衡故障上述就是检查电流不平衡故障要点。 2：建压超时故障名称故障因素阐明也许因素分析解决办法备注建压超时建压时间超过故障设制值90秒 1若叶尖有压力且系统也有（90bar）:叶尖溢流阀调节低 2:若系统有压力而叶尖无压力则防爆膜冲破 3:开始叶尖进油值设定过高 4:管路漏油 5 检查160、320、和350 1:调节溢流阀整定值 2:检查防爆膜 3:重新设定开始叶尖进油值 4:检查管路叶尖溢流阀如果调节不好那么在叶尖建压过程中，叶尖溢流阀将会在进油阀打开状况下溢流，使叶尖压力始终上不去从而使系统压力也上不去从而使液压泵始终运转，超过停泵时间报出故障。尚有就是防爆膜冲破和管路泻漏也使叶尖压力始终上不去从而报建压超时故障。 3：偏航电机过载故障名称故障因素阐明也许因素分析解决办法备注偏航电机过载应为大电流使偏航空开或热继跳开 1:偏航余压过高 2:偏航接触器或热继电器损坏 3:偏航电磁刹整流块烧毁 1:调节偏航余压 2:更换接触器或热继电器 3:更换整流块 24VDC 偏航余压过高使风机在偏航时受到较大磨擦力从而使偏航电流过大超过热继整定值时热继电器动作，偏航接触器和热继电器损坏会使风机在偏航时缺相从而热继动作，报出故障。偏航电磁刹整流块烧毁时会使风机线圈短路从而风机过流使热继动作报出故障。 4：左右偏开关动作故障名称故障因素阐明也许因素分析解决办法备注左,右偏开关动作纽缆使左,右偏触点动作 1:左,右偏开关触点位置调节不当 1.重新调节左,右偏开关触点 750KW风机偏航系统有记录偏航角度偏航计数器，小风时在风机偏航角度达到680度时风机就会自动解缆，如果凸轮计数器左右偏开关实际位置在600度之内那么在风机还没开始解缆时就有也许已触动左右偏开关，使安全链断，在解决故障过程中一方面应当解缆顺缆，然后重新调节左右偏开关到正常位置，并且在操作面板上要同步将偏航角度调到零度 X5.18 X5.17 + X5.16 X5.15 5：叶轮过速1，2 故障名称故障因素阐明也许因素分析解决办法备注叶轮过速1,2 叶轮转速超过设定值 1. 软起动限流值过小,并网时过速 2. 发电机相序接反 1. 重新调节软起动板限流值 2. 更改发电机相序在风机并网时如果软起动板限流值设定过小那么有也许拖不住叶轮使叶轮过速，那么可以调高软起动板限流值，此外就是发电机相序接反那么在并网时就也许过速。 6：发电机过速1，2 故障名称故障因素阐明也许因素分析解决办法备注发电机过速发电机转速超过设定值 1:发电机转速传感器安装距离不当 2.软起动限流值过小,并网时没有拖住电机使发电机过速 3.发电机相序接反 1:重新调节发电机转速传感器间距 2.重新调节软动板限流值 3.更改发电机相序风机在并网时如果软起动板限流值过小那么就有也许拖不住发电机使发电机过速，那么可以调节软起动板限流值，此外就是发电机相序接反那么在并网时也也许报发电机过速。 7：叶尖压力高故障名称故障因素阐明也许因素分析解决办法备注叶尖压力高叶尖压力值超过设定故障值 1:叶尖压力传感器损坏 2：叶尖溢流阀没调好 3. 叶尖泻压程序中时间设制过短 4. 比例流量控制阀320检查 5. 310关不断160（叶尖溢流阀始终动作会报建压超时 1:更换叶尖压力传感器 2.重新调节叶尖溢流阀 3重新设定泻压时间 ‘ 叶尖溢流阀没有调好也许使叶尖建压过程中不溢流从而导致叶尖压力高 8：过发故障名称故障因素阐明也许因素分析解决办法备注过发发电机输出功率在规定期间内不不大于设定值 1:风速过大 2:叶片安装角度不当 1:停机或侧风 2:调节安装角当遇到大风时在安装角没有调节好状况下输出功率有也许超过发电机额定功率，这时需要调节安装角 9：齿轮泵过载故障名称故障因素阐明也许因素分析解决办法备注齿轮泵过载齿轮泵空开动作 1:接触器损坏 2:齿轮泵电机接线松开 3:齿轮油泵应是角型接法 4:到PLC输入模块信号线断 1:更换接触器 2:重新接线 3:齿轮油泵改为星型接法 4:检查输入模块上信号线 24VDC 10：过发故障名称故障因素阐明也许因素分析解决办法备注过发发电机输出功率不不大于设定值 1:风速过大 2:叶片安装角不当 3：不失速 1:停机或侧风 2:调节安装角 3：安装失速贴条当风速过大或安装角调节不当时风力发电机组输出功率将会超过额定功率，这时可以恰当侧风减少输出功率，如果是应为安装角问题则应调节安装角。 11：大电机反馈丢失故障名称故障因素阐明也许因素分析解决办法备注大电机接触器反馈丢失大电机接触器动作后反馈开关量信号为0 1:安装反馈信号辅助触点安装不到位 2:反馈信号回路上接线有断开地方 1:检查辅助触点 2:检查反馈信号回路上接线点 24VDC 12：旁路反馈丢失故障名称故障因素阐明也许因素分析解决办法备注旁路反馈信号丢失旁路接触器动作后反馈信号为0 1:安装反馈信号辅助信号安装不到位 2:反馈信号回路上接线有断开地方 1:检查辅助触点 2:检查反馈信号回路上接线点 24VDC 13：发电机温度高故障名称故障因素阐明也许因素分析解决办法备注发电机温度高发电机温度超过设定报警温度 1:发电机温度传感器PT100损坏 2:发电机常时间过发 1:检查发电机温度传感器接线,以及PT100 2:恰当停机使机组能短时冷却如果发电机温度显示在3000多度那么就可以断定是由于PT100或温度传感器线断路导致该故障，可以更换PT100或检查温度传感器接线。 14：齿轮油温度高故障名称故障因素阐明也许因素分析解决办法备注齿轮油温度高齿轮油温度超过设定报警温度 1:齿轮油冷却系统故障 2:风机长时间超负荷运营 1:检查齿轮油冷却系统 2:使风机短时停机使齿轮油冷却风机长时间处在超负荷状况下运转那么有也许导致齿轮油过热，这时需要检查齿箱齿轮啮合状况和齿轮油散热系统散热状况。该故障是可以自复位如果齿轮油温达到可以停止散热下限那么该故障就可自复位。 15：齿轮油堵塞故障名称故障因素阐明也许因素分析解决办法备注齿轮油堵塞齿轮油堵塞开关动作 1:检查齿轮油滤清器 2:齿轮油堵塞传感器接线有松动 1:更换滤芯 2:检查齿轮油堵塞传感器接线 TB1机舱柜内 16：偏航时间过长故障名称故障因素阐明也许因素分析解决办法备注偏航时间过长偏航时间超过所设定最大偏航时间 1:风向标故障 2:凸轮计数器故障 1:检查风向标输出量与否存在,检查风向标基准点与否正对机头 2:检查凸轮计数器两个触点与否固定如果风向标基准点没有正对机头那么就有也许在偏航时多偏出一种角度超过偏航超时最大时限报出偏航超时故障。同样如果凸轮计数器两个触点没有被牢固固定那么偏航时就不也许将左右偏开关压下，风机始终在偏航状态，报出偏航超时故障。 17：并网次数多故障名称故障因素阐明也许因素分析解决办法备注并网次数多在一小时内风机并网次数超过4次 1:风速在起动风速附近频繁变化,使风机频繁起动 1:手动复位起动重要是出于保护可控硅目在软件上设制了一小时风机可并网次数最多四次，如果超过4次风机就会报出并网次数多故障。该故障可自复位。 18:软起动保护故障名称故障因素阐明也许因素分析解决办法备注软起动保护软起动保护开关量动作 1:可控硅损坏 2:软起动控制板损坏 3:可控硅过热保护开关动作 1:检查可控硅 2:更换软起动控制板 3:停机检查可控硅,然后使可控硅人为冷却一段时间该故障重要是由软起动板发出自保护信号,软起动板有简朴自检功能如果电网侧缺相,或软起动板有故障那么会报出该故障,同步可控硅过热开关量也接在软起动板上,如果可控硅过热那么该开关就会断开,软起动板也会报出该故障.浮现该故障时应当检查可控硅和软起动板好坏,撤底排除该故障后才可重新起动风机. 19:传动比错误故障名称故障因素阐明也许因素分析解决办法备注传动比错误传动比超过故障设定值 1:安全离合器脱开 2:叶轮或电机转速传感器安装不到位 1:更换离合器 2:重新安装叶轮或电机转速传感器风机和叶轮转速比是一定当风机传动比超过设定故障值时就会报出传动比错误故障.这时因检查离合器与否脱开以及叶轮，电机转速传感器安装位置与否恰当。 20:24V电压丢失故障名称故障因素阐明也许因素分析解决办法备注 24V失电 24V回路内有断开点 1:24V回路内有断开点 2:安全链断开 1:检查24V回路内断开点 2:检查安全链回路可以依照该电路检查24V电路有关点可测试出24V电压回路. 21:振动开关故障名称故障因素阐明也许因素分析解决办法备注振动保护振动开关动作 1:振动开关动作 2:顶舱SM321X5.14信号丢失 1:检查振动开关安装和接线 2:检查SM321X5.14回路接线由于风机振动过大使风机尾部振动开关动作,使安全链断,因先复位安全链. X5.14 + X5.12 X5.13 22 orbivibl振动故障名称故障因素阐明也许因素分析解决办法备注 orbivibl 机组振动超过设定值 1:叶片振动值超过设定值 2.振动模块松动 1:调节振动参数 2:检查振动模块安装和接线该故障由振动传感仪采集,当机组振动幅值超过设定值时报出该故障,可以检查振动模块回路接线,和模块安装. 23:紧急停机故障名称故障因素阐明也许因素分析解决办法备注紧急停机急停开关动作 1：急停开关线松开 2：紧急停机按钮被按下 1：检查急停回路接线 2：松开急停按钮 24:刹车片磨损故障名称故障因素阐明也许因素分析解决办法备注刹车片磨损刹车片磨损 1:由于刹车使刹车片磨损报出故障 1:更换刹车片 X5.2 X5.4 25:电压高(瞬时) 故障名称故障因素阐明也许因素分析解决办法备注电压高（瞬时）电压幅值短时超过故障设定值 1：电网电压高 2：风机并网时干扰 3：PM810故障 1：等电压正常后起动 2：检查线路使电路布线更合理避免干扰 3：更换PM810 26电压高(持续) 故障名称故障因素阐明也许因素分析解决办法备注电压高（持续）电压持续高超过设定期间 1：电网电压持续高 2：风机并网干扰 3：PM810故障 1：等电压正常后起动 2：检查线路使电路布线更合理避免干扰 3：PM810故障 27:叶尖压力低故障名称故障因素阐明也许因素分析解决办法备注叶尖压力低叶尖压力比设定值95bar低 1：叶尖管路泄漏 2：储压罐故障 3：防爆膜冲破 4、320、350泄露‘310与否正常（进油）；180手阀锁紧后，系统压力不减，系统压力传感器显示系统压力正常，不启动油泵，因此叶尖不能得到补压；24V电源无（整流桥烧毁）。 1：检查管路泄漏 2：更换储压罐 3：更换防爆膜 28:PT100传感器故障故障名称故障因素阐明也许因素分析解决办法备注 PT100传感器故障温度值不不大于或不大于故障温度设定值 1:PT100有故障 2.PT100线接错 1:更换PT100 2:检查PT100接线 29：并网超时故障名称故障因素阐明也许因素分析解决办法备注并网超时并网时间超过故障设定期间 1：旁路接触器线圈回路上接线松开 2：软起动板损坏旁路功能不能正常实现 1：检查旁路接触器线圈回路接线 2：检查软起动板性能与否正常一方面检查旁路线圈接线回路，旁路线圈接线回路断开会使并网时间超过故障设定值，另一方面检查软起动板性能好坏，软起动板损坏后其投旁路功能也也许受损。 30：电压低（瞬时）故障名称故障因素阐明也许因素分析解决办法备注电压低(瞬时) 电压值低于设定值 1. 电网故障 2. 电量模块上方空开9.3坏 3. PM810故障 1. 检查电网侧跌落保险 2. 更换该空开 3. 更换PM810 电压瞬时低故障应先检查高压侧跌落保险三相结合与否牢固，另一方面检查电量模块上方空开QF9.3与否正常。 31电压低（持续）故障名称故障因素阐明也许因素分析解决办法备注电压低(持续) 电压低于设定值 1. 电网故障 2. 电量模块上方空开9.3坏 3. PM810故障 1. 检查电网侧跌落保险 2. 更换该空开 3. 更换PM810 电压持续低应先检查高压电网侧跌落保险与否跌落，另一方面检查电量模块上方空气开关QF9.3通断与否正常。 32频率低故障名称故障因素阐明也许因素分析解决办法备注频率低频率设定值在规定期间内低于故障值 1. 风机并网时干扰 2. PM810故障 1. 重新接地避免干扰 2. 更换PM810 33频率高故障名称故障因素阐明也许因素分析解决办法备注频率高频率设定值在规定期间内高于故障值 1. 风机并网时干扰 2. PM810故障 1.重新接地避免干扰 2.更换PM810 34单相电流高故障名称故障因素阐明也许因素分析解决办法备注单相电流高单相电流值超过设定值 1.该相电机接线松动 2.软起动控制板偏载 1.重新接线 2.更换软起动板 750风力发电机组通讯阐明： .光纤转换器阐明模块型号:JM-8821 功能:232/485转单模光纤信号特殊规定: 1. 支持两进两出连接方式（有2个TX，2个RX）。 2. 两个模块供电采用DC24V,1个模块供电采用220AC变5VDC. 3. 引出电源线为接线端子，电源线长度1.5米。 4. 可以固定在原则DIN35上通讯连接示意图: 注意事项: 对于编号为1转换模块拨码开关K所有向上;对于编号为2,3转换模块拨码开关K1-K4所有拨下. 拨下时一定不要带电拨！! 故障名称故障因素阐明也许因素分析解决办法备注系统压力高 1传感器有问题，可对换传感器 2、检查储能器，缓冲不起作用 3、调节溢流阀（可在防爆膜后加一钢片保护防爆膜故障名称故障因素阐明也许因素分析解决办法备注系统压力低（建压超时），叶尖压力：93-98 叶尖溢流阀：114 比例：107十分钟泄10ms 防爆127 系统132-142 最高180 能调节就只有溢流阀和受阀，；只有190.1和190。2可以互换，其她都不可以-内部构造不同样
