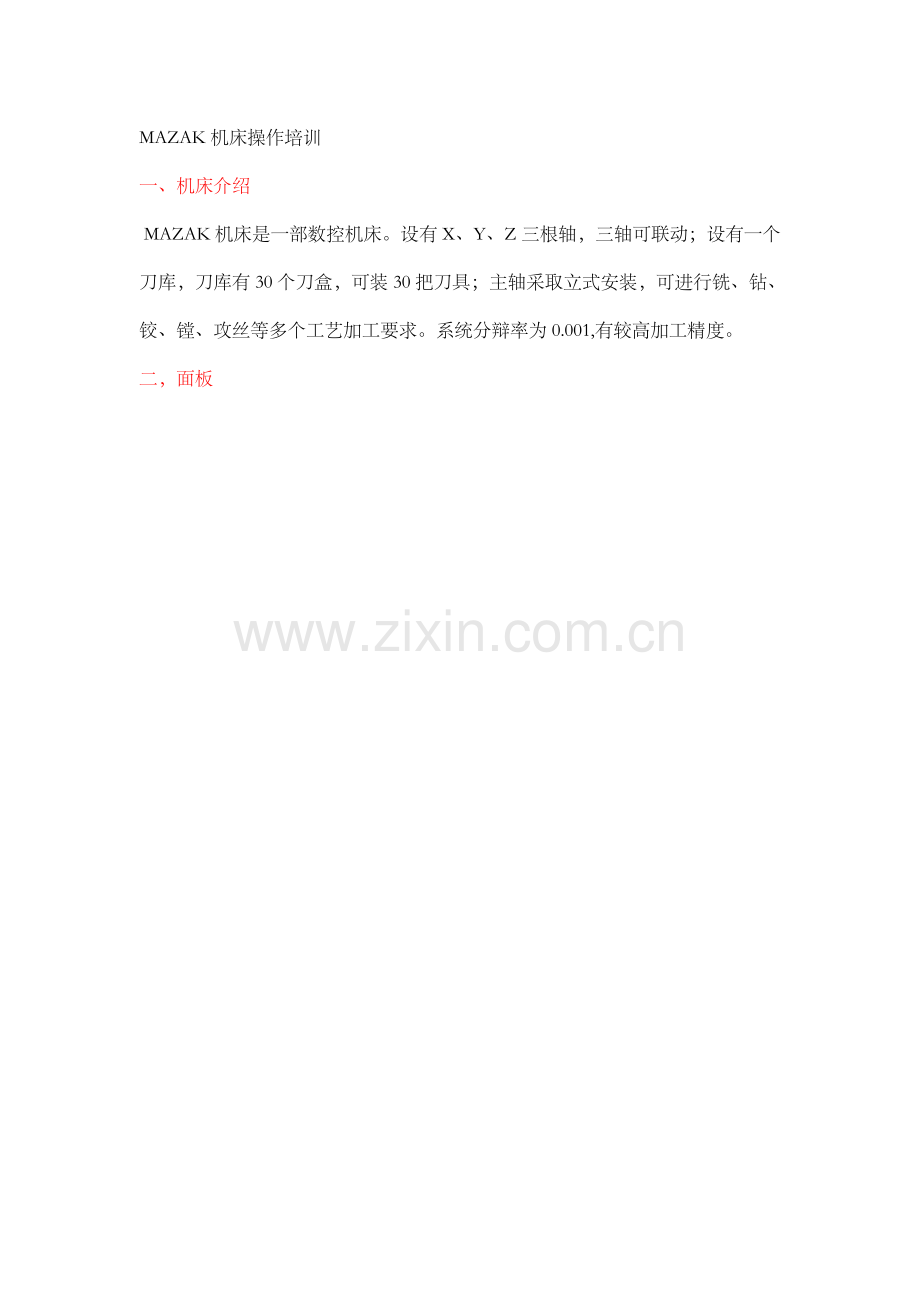

MAZAK 机床操作培训
一、机床介绍
MAZAK机床是一部数控机床。设有X、Y、Z三根轴，三轴可联动；设有一个刀库，刀库有30个刀盒，可装30把刀具；主轴采取立式安装，可进行铣、钻、铰、镗、攻丝等多个工艺加工要求。系统分辩率为0.001,有较高加工精度。
二，面板
三 操作说明
3．1开机前注意事项
（1） 检验液压油、主轴油、润滑油是否足够，冷却液是否足够。
3．2开机
（1） 接通电源；
（2） 按下机床开启键，等候“REDAY”指示灯亮后（绿色），再进行下一步工作。（期间约
一分钟）
3．4 换刀
3.6工件装夹操作
(1) 根据3.2开机步骤完成后,即可进工件装夹
(2) 按RESET键,机床状态显示指示灯绿色,表示机床已经准备好.
(3) 各轴回到机床坐标X-510 Y2.1 Z-0.3位置,方便装夹工件.方法是:MDI模式下,输入G0 G53 Y2.1 Z-0.3和G0 G53 X-510,双手按CYCLE START键.
(4) 装工件.关键点是:a OP面向上,机械手扶手在缸体机油过滤器孔一边;b大端(离合器面)靠左,小端(水泵面)靠右,在工作台上定好位.[注意定位面和定位销清洁度];c 轻轻摇动一下缸体,使定位面相互贴紧.
3.7中途开启机床
(1) 当加工过程发生故障时,不要急于消除报警,先确定目前加工状态,如:加工到哪一步,哪一把刀. (2) 解除报警
(3) 手动将刀具移到远离工件位置.(退刀时可打开工作门,根据先退Z轴,再退Y轴标准进行)
(4) 按MDI模式键,把要加工刀调到主轴上
(5) 按手键,按SOFTKEY PROGRAM,把光标移至开始加工程序段,按MDI模式键,输入G95 G90 G00 G43 G54 X---- Y---- M03 S----;M09 M08 M51(刀有内冷时输入),把快速进给倍率调到6%~12%.
(6) 按下程序单段实施键,双手按下CYCLE START键,实施输入内容.
(7) 按下MEMORY,按下SOFTKEY EIA/MONITOR,移动光标直至开始加工程序段前,按下RESART 2 NONMOCAL.
(8) 按菜单换页键 POSITION 菜单换页键 PROGRAM MONITOR (9) 双手按下CYCLE START,注意观察,无误后,逐步增大快速倍率至100%,最终按下程序单段键，开始自动循环加工。
[注] 中途开启机床，对操作员要十分熟悉加工程序，在第5步输入指令时一定要检验，缺一不可，输入坐标一定要和程序查对，还要注意坐标小数点输入，不可遗漏。另外，单步实施、快速倍率6%~12%不可忽略。每一步全部要确定无误后才开始下一步工作。
3．8相关刀具数据显示
按菜单换页键，再按SOFTKEY TOOL DATA，则显示刀具数据表，其有左、右两个窗口，一个为刀具列表，一个为目录。
（1） 刀具列表在左边，表示内容有：刀具号、刀座号、刀具名、刀具直径
和刀具状态（使用中，刀断，使用期到）
（2） 目录在右边，说明左边列表选定刀具相关信息。关键内容有：
3．9 自动加工运行
（1） 机床回零、热机后，即可进入自动加工运行。
（2） 确定加工程序号（右上角），按下“MEMORY”，按菜单键直到“WORK
NO.”出现,按“WORK NO.”输入要加工程序号“----”，按下“INPUT”。
（3） 冷却液确定，按下冷却液菜单键，按SOFTKEY4）
（4） 打开排屑链开关。即按下“ ”将 打到“FOR”
5） 确定各倍率是否全部是100%。假如不是，按“ ”，
调整各倍率。
（6） 按RESET复位。
（7） 双手按下“START”自动循环开启键。开始加工工件。
3．10 关机操作
（1） 按下“RESET”键，使机床处于初始状态。
（2） 按下“HOME 1”键，根据Z Y X 回零点，或直接按下 键，可视情况而定。
（3） 使屏幕显示“POSITION”（位置）画面。
（4） 按下“ ”键，屏幕自动关闭后，关总电源开关，切断空气压力。
四、编程说明
4．1 常见G、M代码：
（1） G代码：G00 快进
G01 直线插补 G43 刀具长度赔偿 G49 取消刀具长度赔偿 G54 工件零点偏置 G90之不理绝对值编程 G95 同时进给（mm/r）G99 刀具刀尖返回到“R”位置 G98 加工循环中返回初始点 G80取消固定循环 G40取消半径赔偿
（2） M代码 M08 外冷却开
M51 内冷却开 M03主轴正转 M04 主轴反转 M15关刀库门 M16开刀库门 M10 主轴夹紧 M11 主轴松开M39 主轴高速选择 M36 主轴低速选择 M98 调用子程序 M99 主程序结束 M44 夹具夹紧 M45 夹具松开 M09 冷却关 M06 刀具交换
