光端机现场施工常见问题手册
<注意:适适用于使用单模光缆>
模拟光端机系列
以下情况均以一路视频一路反向数据光端机为例,其它机型原理同。
1. 无视频图像,也无法对云台控制。
可能故障原因:
·光纤线路不通或衰减太大。
测试方法:用光功率计能够直接测出光纤线路通断及衰减情况,实测光功率如在-7dB—-26dB以内为正常。
·两端光端机没有正常供电。
测试方法:检测供电情况,如已正常供电,用万用表测量光端机电源接口带载电压,正常值为+9V和-9V左右。
·发射机和接收机颠倒。
测试方法:发射机为TS,视频入为VID IN,接收机为RS,视频出为VID OUT。
2. 有视频图像,但无法对云台控制。
可能故障原因:
·光纤线路衰减抵达临界值。

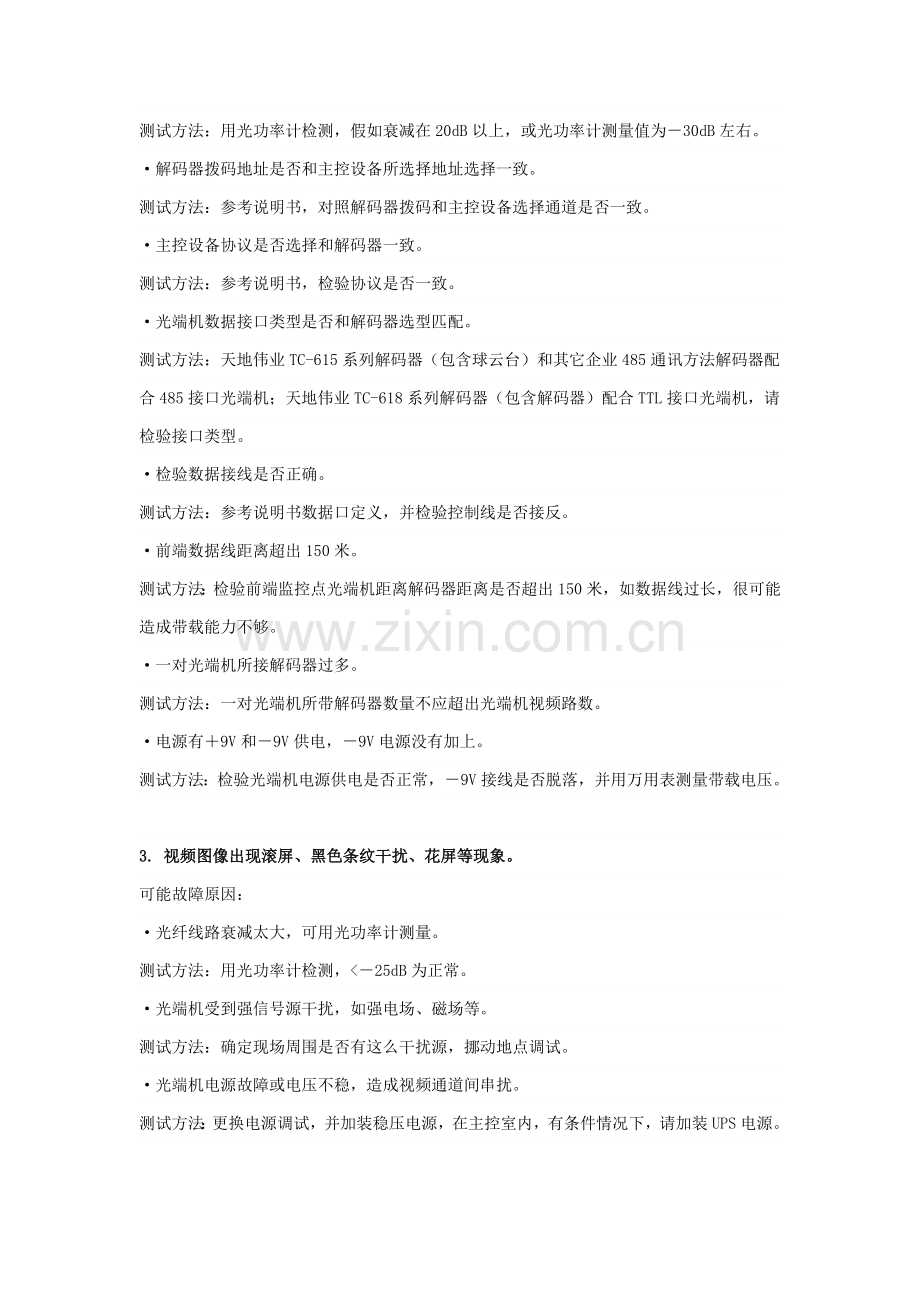

测试方法:用光功率计检测,假如衰减在20dB以上,或光功率计测量值为-30dB左右。
·解码器拨码地址是否和主控设备所选择地址选择一致。
测试方法:参考说明书,对照解码器拨码和主控设备选择通道是否一致。
·主控设备协议是否选择和解码器一致。
测试方法:参考说明书,检验协议是否一致。
·光端机数据接口类型是否和解码器选型匹配。
测试方法:天地伟业TC-615系列解码器(包含球云台)和其它企业485通讯方法解码器配合485接口光端机;天地伟业TC-618系列解码器(包含解码器)配合TTL接口光端机,请检验接口类型。
·检验数据接线是否正确。
测试方法:参考说明书数据口定义,并检验控制线是否接反。
·前端数据线距离超出150米。
测试方法:检验前端监控点光端机距离解码器距离是否超出150米,如数据线过长,很可能造成带载能力不够。
·一对光端机所接解码器过多。
测试方法:一对光端机所带解码器数量不应超出光端机视频路数。
·电源有+9V和-9V供电,-9V电源没有加上。
测试方法:检验光端机电源供电是否正常,-9V接线是否脱落,并用万用表测量带载电压。
3. 视频图像出现滚屏、黑色条纹干扰、花屏等现象。
可能故障原因:
·光纤线路衰减太大,可用光功率计测量。
测试方法:用光功率计检测,<-25dB为正常。
·光端机受到强信号源干扰,如强电场、磁场等。
测试方法:确定现场周围是否有这么干扰源,挪动地点调试。
·光端机电源故障或电压不稳,造成视频通道间串扰。
测试方法:更换电源调试,并加装稳压电源,在主控室内,有条件情况下,请加装UPS电源。
4. 数据控制时有时无,或云台自动旋转(485数据接口)
可能故障原因:
·485阻抗匹配不好,带载过多或控制线距离过长或没有根据总线制布线。
·测试方法:485阻抗匹配不好,带载过多或控制线距离过长或没有根据总线制布线。
测试方法:因为485协议对阻抗匹配要求很高,所以在很多工程现场,因为施工布线不一样,阻抗匹配也不完全相同,请尽可能采取总线制连接解码器,如均按星型接法,提议加装TC-3001485隔离器。
数字光端机系列
以下情况以四路视频一路反向数据光端机为例,其它机型原理同。
1. 无视频图像,也无法对云台控制。
可能故障原因:
·视频没有输入,数据线没有接通。
测试方法:当视频信号接入发射光端机时,相对应视频通道指示灯会亮,如不亮,说明视频没有正常输入,检验数据线接法是否正确,如是485数据(配和天地伟业615系列解码器),请接1号接线柱(485A)和2号接线柱(485B);如是TTL数据(配和天地伟业618系列解码器),请接1号接线柱(MS)和8号接线柱(GND)。
·光纤线路不通或衰减太大。
测试方法:用光功率计能够直接测出光纤线路通断及衰减情况。实测光功率如在-4dB—-21dB以内为正常。在不使用光功率计情况下,能够经过观察光端机指示灯状态识别线路通断,在发射光端机不加任何视频信号时,假如接收光端机全部状态指示灯均亮,则说明光纤线路不通或衰减太大,正常情况为假如发射机第一路接入视频(指示灯亮),光纤线路正常连通时,接收机第一路视频指示灯也同时亮,其它灯不亮,同时也说明光端机本身工作正常。
·两端光端机没有正常供电。
测试方法:检测供电情况。
·发射机和接收机颠倒
测试方法:发射机为TS,视频入为VID IN,接收机为RS,视频出为VID OUT。
2. 有视频图像,但无法对云台控制。
可能故障原因:
·光纤线路衰减抵达临界值。
测试方法:用光功率计检测,假如衰减在20dB以上,或光功率计测量值为-20dB左右。
·解码器拨码地址是否和主控设备所选择地址选择一致。
测试方法:参考说明书,对照解码器拨码和主机选择通道是否一致。
·主控设备协议是否选择和解码器一致。
测试方法:参考说明书,检验协议是否一致。
·光端机数据接口类型是否和解码器选型匹配。
测试方法:天地伟业TC-615系列解码器(包含球云台)和其它企业485通讯方法解码器配合485接口光端机;天地伟业TC-618系列解码器(包含解码器)配合TTL接口光端机,请检验接口类型。
·检验数据线是否接反。
测试方法:485A和B和TD总线MS和GND是否接反,参考说明书数据口定义。
·前端数据线距离超出150米。
测试方法:检验前端监控点光端机距离解码器距离是否超出150米,如数据线过长,很可能会造成带载能力不够。
·一对光端机所接解码器过多。
测试方法:一对光端机所带解码器数量不应超出光端机视频路数。
3. 视频图像出现滚屏、黑色条纹干扰、花屏等现象。
可能故障原因:
·光纤线路衰减太大,可用光功率计测量。
测试方法:用光功率计检测,<-18dB为正常。
·光端机受到强信号源干扰,如强电场、磁场等。
测试方法:确定现场周围是否有这么干扰源,挪动地点调试。
·光端机电源故障。
测试方法:更换电源调试,并加装稳压电源,在主控室内,有条件情况下,请加装UPS电源。
4. 数据控制时有时无,或云台自动旋转(485数据接口)
可能故障原因:
·485阻抗匹配不好,带载过多或控制线距离过长(超出150米)或没有根据总线制布线。
测试方法:因为485协议对阻抗匹配要求很高,所以在很多工程现场,因为施工布线不一样,阻抗匹配也不完全相同,请尽可能采取总线方法连接解码器,如选择星型接法,提议加装TC-3001485隔离器。
5. 某一路或几路视频图像没有,但可对云台控制。
可能故障原因:
·输入视频信号不正常。
测试方法:检验发射光端机相对应视频输入通道指示灯是否亮,假如视频信号输入正常,则对应指示灯会亮,如指示灯不亮,则说明前端信号源存在问题。
6. 带多个解码器时,一些能动,一些不能动
可能故障原因:
·不能动解码器控制线接错。
测试方法:检验控制线。
·不能动解码器拨码设置错误。
测试方法:参考说明书设置。
·不能动解码器控制线短路。
测试方法:用万用表测量。
·485阻抗匹配不好,带载过多或控制线距离过长(超出150米)或没有根据总线制布线。
测试方法:如按星型接法,提议加装TC3001485隔离器。
现象处理
现象1
光端机电源指灯末亮。
处理:模块式开关电源是否工作正常,输入电压和输出电压是否满足要示。
现象2
视频图像已经显示在监视器上,但有很多噪音
处理:
可能是光纤有效传输距离已达极限,或可能是光纤连接器性能不良或已损坏。
先用光功率计测量发送机输出光功率是否达成要求。
光纤经过距离传输后,先用洒精析花擦试一下光纤头,再用光功率计测量接收光功率,是否满足光接收灵巧敏度要求。
二、信号源到光发同和光接收机到监视器电缆线是否太长。
现象3
摄像机已打开,视频监视器已打开,光纤系统也在运转(电源LED灯亮),但在监视器屏幕上看不到图像。
处理:
原因可能是同轴电缆已接上,但所接信道位置和光端机发送机或接收机通道不相符。
在监视器末端,用好卡替换可能有问题卡。假如不行,将可能有问题卡装在其它运行良好部位上,若接收器无法正常工作,则这块卡需要维修,若可正常工作,则将它装回到原来位置。
在发送机末端,用好卡替换可能有问题卡,假如还不行,将可能有问题卡装在其它运行良好部位上,若接收机无法正常工作,则这块卡需要维修,若可正常工作,则将它装回到原来位置。
若机柜(安装发送机机柜)里母板是正常,则能够考虑经过一个已知良好链路将发送机和接收机连接起来,若发送机无法工作,则问题可能出在卡槽连接上,若发送机能够工作,则说明它和卡槽连接上发送机能够工作,则说明它和卡槽全部没有问题。将最初接收机安装在台式机柜/架式机柜另一卡槽中,检验母板连接是否存在问题上,若接收机能够工作,问题就出在母板连接上,若接收机无法工作,则换一个电源并重新检验一遍。若更换电源后仍然无效,将机箱安装在一个已正常链路上进行测试更换电源,假如还不能运转,能够将卡换一个卡槽卡只在一个卡槽或在全部卡槽上全部无法工作,则需要换一块母板。
现象4
数据信号无法通讯
处理:
对照DE15针脚图,数据输入、输出联机是否正确。传输数据格式是否和光端机型号一致
