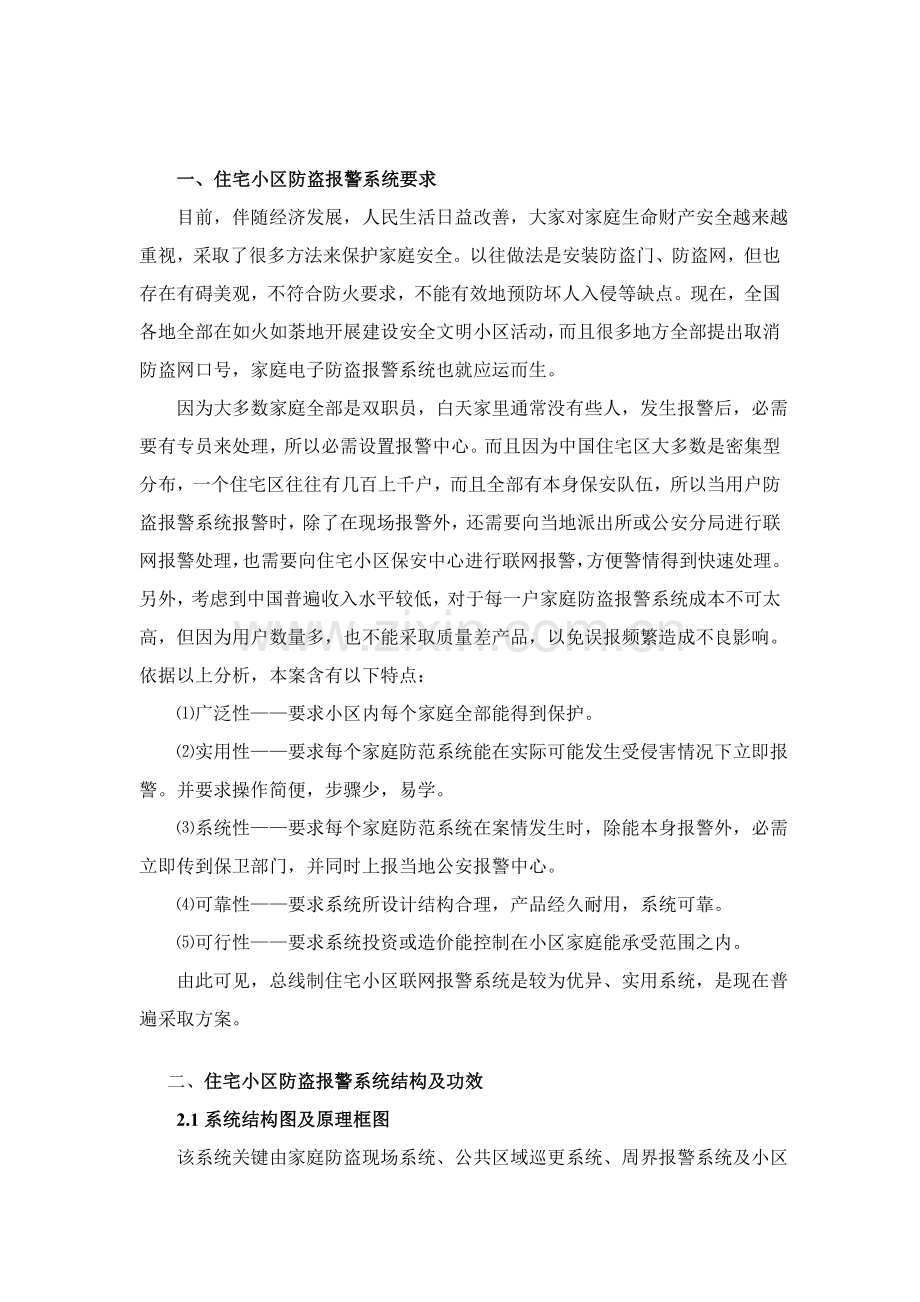

一、住宅小区防盗报警系统要求
目前，伴随经济发展，人民生活日益改善，大家对家庭生命财产安全越来越重视，采取了很多方法来保护家庭安全。以往做法是安装防盗门、防盗网，但也存在有碍美观，不符合防火要求，不能有效地预防坏人入侵等缺点。现在，全国各地全部在如火如荼地开展建设安全文明小区活动，而且很多地方全部提出取消防盗网口号，家庭电子防盗报警系统也就应运而生。
因为大多数家庭全部是双职员，白天家里通常没有些人，发生报警后，必需要有专员来处理，所以必需设置报警中心。而且因为中国住宅区大多数是密集型分布，一个住宅区往往有几百上千户，而且全部有本身保安队伍，所以当用户防盗报警系统报警时，除了在现场报警外，还需要向当地派出所或公安分局进行联网报警处理，也需要向住宅小区保安中心进行联网报警，方便警情得到快速处理。另外，考虑到中国普遍收入水平较低，对于每一户家庭防盗报警系统成本不可太高，但因为用户数量多，也不能采取质量差产品，以免误报频繁造成不良影响。依据以上分析，本案含有以下特点：
⑴广泛性——要求小区内每个家庭全部能得到保护。
⑵实用性——要求每个家庭防范系统能在实际可能发生受侵害情况下立即报警。并要求操作简便，步骤少，易学。
⑶系统性——要求每个家庭防范系统在案情发生时，除能本身报警外，必需立即传到保卫部门，并同时上报当地公安报警中心。
⑷可靠性——要求系统所设计结构合理，产品经久耐用，系统可靠。
⑸可行性——要求系统投资或造价能控制在小区家庭能承受范围之内。
由此可见，总线制住宅小区联网报警系统是较为优异、实用系统，是现在普遍采取方案。

二、住宅小区防盗报警系统结构及功效
2.1系统结构图及原理框图
该系统关键由家庭防盗现场系统、公共区域巡更系统、周界报警系统及小区总线控制报警通讯管理系统组成，其系统原理框图以下图所表示：

从上图中，我们能够清楚地看到小区防盗系统设备配置，报警信号流向及报警过程。
小区报警系统使用迪信大型报警主机DS7400XI，利用其总线连接小区各个家庭，最终汇总到小区保安室，起到集中监控目标。而在小区保安中心，还可使用电脑及专用软件进行监控，愈加直观。
每台DS7400XI主机可经过两芯总线连接240个住户，中心软件能够支持8台DS7400XI报警主机，所以系统最多能够扩展到1960户家庭。
系统可将小区安防中三个部分集成在一个平台上，即：家庭报警部分、周界报警部分、小区巡更管理部分。组成一个完整独立小区报警系统。
家庭报警部分：有家庭需要使用可布撤防并当地报警提醒系统，这时能够使用迪信企业最新开发家用主机DS—6MX，该主机自带六个可编程防区，可发送布/撤防及每个防区报警信息。全部DS-6MX全部是并联在DS7400XI总线上，降低很多接线麻烦。DS-6MX可设盗警、火警、紧急等防区类型。使用密码直接布/撤防，可接各类探测器。有些家庭只安装紧急按钮和煤气泄露等探测器，不需要布撤防操作，对于这部分家庭我们选择了DS74328防区扩展模块，给每个家庭分配一个到二个防区连接紧急按钮和煤气泄露等探测器，一个DS7432能够给4户到8户人家共同使用。而DS7432和DS3MX混合使用模式大大降低了系统造价。
周界报警部分：两芯总线方法， 使用DS7457I单防区模块 ，将全部周界主动红外探测器并接在一条总线上，报警信号传送到总系统平台，在中心计算机显示报警正确位置，还能够经过联动模块实现视频联动。这么工程很简单。
小区巡更管理：采取总线方法，使用DS7457I单防区模块，连接巡更开关。由中心计算机软件设置巡更线路立即间，并实时管理安保人员巡更情况。
管理中心：DS7400XI主机接收总线信号，再经过DS7412 串行接口扩展器把防区状态信息传送到PC。由软件CMS7000完成全部事件监控和管理，并可连接32路继电器模块进行联动处理。

2.2系统功效
· 管理小区安保人员巡更情况。
· 接收显示周界报警信息
· 可接收家庭布/撤防及不一样防区报警信息。
· 管理全部用户资料。
· 实时监控系统线路安全状态
· 查询历史报警事件
· 可绘制电子地图，在地图上表示全部家庭，还可进行地图之间跳转，方便在大范围区域显示各级地图和全部家庭。
· 可对每个家庭单独绘制平面图，方便处理报警。
· 多媒体工作方法，当收到报警信号时，可用语音提醒警情。
· 提供二次开发接口及联动输出口

2.3 家庭报警设备配置

家庭报警设备关键使用三防区总线报警主机DS-3MX，其关键功效有：
· 三个可编程防区，防区报警及布撤防显示
· 声光报警提醒。带一个报警输出口
· 四位密码布撤防，可单键快速布防
· 含有旁路及系统复位功效，支持火警防区
· 12伏工作电压，静态电流40毫安
· 和中心两芯总线方法通讯
· 操作键汉字指示

三、住宅小区保安中心监控管理软件CMS7000
住宅小区保安中心监控管理软件是专门为适应中国广大用户需求而开发汉字多媒体专业报警处理和管理软件。该软件以可靠性为关键，使用方便、扩展灵活，含有良好人机界面，得到了广大安防业内人士一致好评。
该软件关键功效特点以下：
1.从DS7400XI报警主机接收报警及巡更信号实现报警处理及巡更管理。
2.WINDOWS界面，多媒体工作方法，语音提醒警情，用户操作简单直观，性能稳定可靠。
3.可自行配置多级电子地图，各级地图间任意跳转。在地图上任意指定巡更点、报警点和各分级地图间跳转。
4.用户资料信息丰富，而且能够自定义数据项。
5.自定义巡更信号，自定义巡更计划，自动实施巡更计划。
6.巡更状态在地图上经过显示灯直观显示，未立即巡更地段会有红灯闪烁标明。
8.自定义报警显示，处理方法。
9.模糊逻辑查询统计，提升中心管理能力。
10.方便系统集成接口，经过编程接口，警讯中心能够和其它系统无逢地集成，形成一个统一集成系统。

四、系统特点
· 系统可靠，中心实时监控系统运行状态。
· 设备成本底。
· 运行成本底。
· 报警速度快
· 需要预埋线管，假如属于系统改造话工程难度相对较大。

五、系统配线及供电方法：
系统总线和电源线通常采取两芯RVV-2-1.5护套线，由中心到小区住户楼是两芯总线，如采取楼道供电方法，则从楼道到住户则采取四芯线。而总线可采取星型连接方法。图：
图中描述了从中心到住户走线及配电方法。

六、系统配置简表

名称
型号
数量

说明
住家报警部分（需布撤防）
三防区控制键盘
DS-3MX
每户配置一个
可传送布撤防和每个防区报警信号
红外幕帘探测器
TR540
依用户要求配置
被动红外探测器，适合家庭用
三技术防宠物探测
DS820iT
依用户要求配置
三技术防宠物探测器，适合家庭用
烟感探测器
DS284
依用户要求配置

家用对射探测器
DS418
依用户要求配置
室内16米，室外8米，可叠加，可穿透玻璃。
瓦斯泄露探测器

依用户要求配置
自配
门磁窗磁

依用户要求配置
自配
紧急按钮

依用户要求配置
自配
后备电池
D1272
配合电源供给器
确保断电后正常工作
12V电源供给器
DSV-12
每20户配一个
自配，探测器和控制键盘工作用电
住家报警部分（不需布撤防）
八防区扩充模块
DS7432
多个用户共用
可扩展8个防区，供4到8户用户共用
烟感探测器
DS284
依用户要求配置

瓦斯泄露探测器

依用户要求配置
自配
紧急按钮

依用户要求配置
自配
周界报警部分
双光束主动红外
DS422I
依现场情况配置
30米，双光束
双光束主动红外
DS426I
依现场情况配置
60米，双光束
四光束主动红外
DS453Q
依现场情况配置
110米，四光束，带环境区分
四光束主动红外
DS455Q
依现场情况配置
160米，四光束，带环境区分
单防区模块
DS7457I
依探头数量配置
连接探测器和总线
后备电池
D1272
配合电源供给器
12V，7.2AH
24V电源供给器
DSV-24
依探头功率配置
自配，探测器工作用电
巡更系统部分
巡更按钮
DSP-1
依现场情况配置

巡更笔
DSP-2
依用户要求配置

单防区模块
DS7457I
依按钮数量配置
连接巡更按钮和总线
管理中心部分
多路控制主机
DS7400XI
依系统容量配置
每个主机可扩充至248个防区，其中可接240个DS-3MX
液晶键盘
DS7447
依主机数量配置
每个主机最少配一个
总线驱动器
DS7436
依主机数量配置
每个主机配一个
串行模块
DS7412
依主机数量配置
每个主机配一个
管理软件
CMS7000
依主机数量配置
有2主机、4主机和8主机版本
串口扩充器

1
当计算机串口数量不能满足主机数量要求时需配置
32路输出板
DSR-32
依用户要求配置

后备电池
D1272
依主机数量配置
12V，7.2AH，主机用
计算机

1
多媒体
打印机

1
针式

七、系统示意图
