CL818C7低压载波集中器顾客手册

深圳市科陆电子科技股份有限公司

编制单位：工程服务部 编制人：李伟

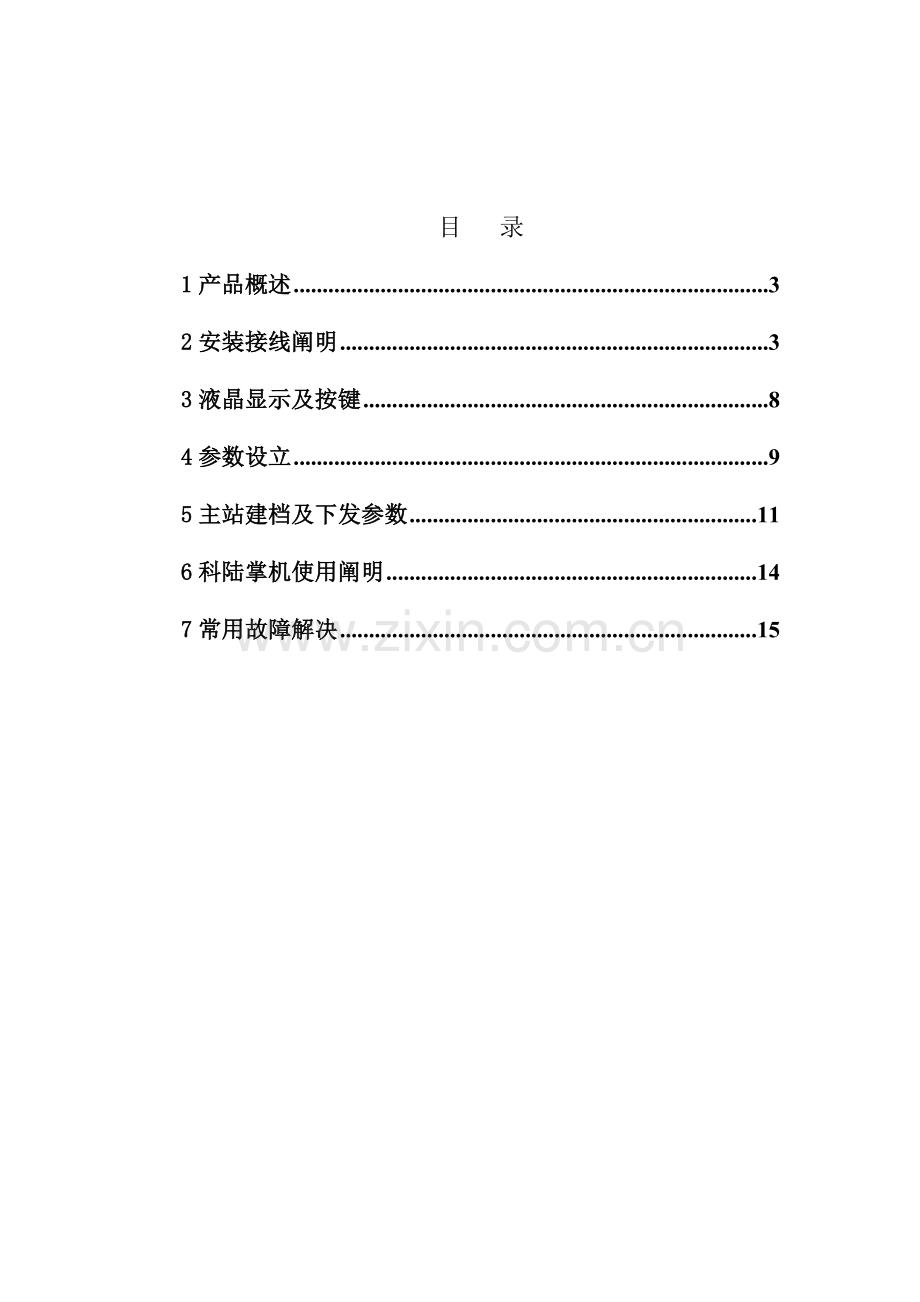

目 录
1产品概述 3
2安装接线阐明 3
3液晶显示及按键 8
4参数设立 9
5主站建档及下发参数 11
6科陆掌机使用阐明 14
7常用故障解决 15

1产品概述
科陆公司生产CL818C7载波集中器，是通过载波方式为主（通过CL195N2采集器）、485方式为辅实现抄表（理论支持1600块以内），并通过GPRS方式将抄读数据远程传播至主站一种桥梁式设备。
2安装接线阐明
将本终端安装固定在计量柜中，连接电压接线。打开终端前面板，在GPRS模块内,插入已开通GPRS业务功能SIM卡，安装天线，检查接线无误后上电运营。

整体外观：

采集器和集中器之间不需要任何数据线连接。采集器和电表侧接线：

电表侧485接线：

表与表之间485线连接：

电表通过485总线连接到采集器485抄表口。注意：采集器最多只能连6只电表。

另：终端天线尽量引出计量箱，以保证较强信号强度。

3液晶显示及按键
CL818C7终端面板分电源灯、告警灯、抄表485、级联485、有功、无功、GPRS模块灯、载波模块灯等批示灯，分别为如下含义：
1、电源灯——红色上电批示灯，上电后常亮。
2、告警灯——红色，当浮现后备电池电压低、终端GPRS工作不正常、逆相序、失压等时告警灯以1Hz频率闪动。
3、抄表485——终端在通过485方式抄表时，灯会闪烁。不惯用。
4、级联485——终端在通过485和其他终端级联时，灯会闪烁。不惯用。
5、有功灯——终端作为电表在计量有功电量时，有功灯会闪烁。
6、无功灯——终端作为电表在计量无功电量时，无功灯会闪烁
7、GPRS模块灯——上电后电源灯会闪烁；上线后NET灯会常亮。和主站通信时T\R灯闪烁。
8、载波模块灯——上电后电源灯会闪烁。抄表时A\B\C灯和T\R灯会交替闪烁。
液晶显示重要有3类：测量点数据查询、终端参数查询、终端管理维护。
4参数设立
调试过程中，也许会用到调试工具为科陆公司GB测试组态软件，
终端需要正常连接到主站，重要需要设立2某些参数，即上线某些联网参数、抄表某些参数。
1. 上线某些，终端出厂之前会批量设立所有联网参数。可以在组态软件“参数设立”里，查看F3参数。如下图，主站IP地址和端口为：10.101.1.190：5200；APN为jsepc.js。

2. 抄表某些。电表参数普通通过主站批量下发；如果现场下发单个电表参数话，在组态“四合一特殊功能项”-“电表管理(F10)”里给终端添加电表。
A设立台区名，并保存。

B在台区下加电表。

注意增长电表时几种注意点：通信地址为电表自身485通信地址，通信类型、波特率和通信地址为485抄表最重要三个参数。如无采集器，所属通信地址为0。保存。
C选中新增长电表档案，点“批量下发”，就可以将电表参数下发到终端里了。
终端接受到电表参数之后会立即启动抄表。
5主站建档及下发参数

进入系统界面后选取“基本应用”----“终端调试”选项下“集抄终端调试”如下图：

进入“集抄终端调试”界面内可选取建档或修改档案参数，并可在该界面内查看电表各项数据。需要新建台区可以点“自动建档” 如下图：

要查询已经建好档案与否存在问题，可以点击“查看”对该台区集中器和电表档案参数进行修改 如下图：

查看数据点击“迅速召测”选项，可在该界面内查看日冻结数据和召测实时数据 如下图：

6科陆掌机使用阐明
科陆掌机重要功能为：
1. 通过红外给采集器下发抄表命令，以检测采集器----电表之间485通道与否正常。
2. 将扫描条码，档案信息和抄到电表数据上传到电脑以备份。
3. 485抄表以检测表485口与否正常。
1．抄表测试
抄表测试功能，是通过红外给采集器下发抄表命令，以检测采集器----电表之间485通道与否正常：并保存安装记录到掌机。
详细操作环节：
按右功能键（C）进入采集系统界面----选取抄表测试（按OK键）----进入抄表测试界面
选取安装测试（按OK键）----进入台区号界面输入台区编号后按OK键（该台区编号可自行定义数字来代表台区名）----进入电表地址界面按“SCAN”扫描电表地址（将掌机红外口对准电表地址条形码）电表地址扫描后（按OK键）----进入采集器资产号界面后按“SCAN”扫描采集器资产号（将掌机红外口对准采集器条形码）----进入抄表界面（核算刚才扫描过电表地址和采集器地址与否对的）---点击抄表（抄表时将掌机红外口对准采集器红外口）抄表成功后“当前正向有功总电能数值”出当前界面

2.查看本日安装记录
抄表成功后按F1退出安装测试界面，抄表成功后数据和档案会自动记录在掌机里，可以通过“查看本日安装记录”界面检查已保存记录并可以通过USB数据线上传到电脑
详细操作环节：
按右功能键（C）进入采集系统界面---选取抄表测试（按OK键）----进入抄表测试界面
选取查看本日安装记录（按OK键），可以查看相应抄表成果

3.自由抄表
本项功能是掌机485口抄表以检测电表485口与否正常
详细操作环节：
将掌机485线连接电表之后，按右功能键（C）进入采集系统界面----选取自由抄表（按OK键）进入自由抄表界面----手动输入表通信地址，端口选取电缆口，通信速率选取1200（97老表）或2400（07新表），效验位选取偶效验，块抄---点击抄表即可
7常用故障解决
终端常用故障基本可以概括为不在线和不抄表（抄表失败）。
7.1 不在线
终端不在线排查顺序如下。
1. 检查终端与否通电、程序运营与否正常。
2．检查GPRS模块运营灯与否正常，SIM卡与否安装正常。
3. 检查现场信号强度与否正常（通过液晶左上角信号强度批示符号判断）。
4．检查终端IP地址、端口及终端地址与否正常（液晶终端管理里查看）。
5．观测主站与否运营正常（批量性终端掉线状况下）。
7.2 不抄表（或抄表成功率低）
抄表失败是由载波通道、485通道中一种或两个不畅通导致。
7.2.1 载波通道（集中器-采集器）：
(一) 串台区。检查线路，观测电表及所属采集器与否属于本台区。
(二) 采集器离集中器距离过远。这里指是线路距离超过200米且其间无其他采集器，无法形成中继效果。
(三) 采集器故障。可以通过掌机+抄控器，连接到采集器电源上读取其下485电表数据，来判断采集器载波芯片与否正常（这种状况下采集器下所有电表会均抄不到）。
(四) 谐波干扰。观测此台区与否有小工业顾客，如电动机、水泵、机床等大功率用电器。
(五) 如果集中器下所有电表所有抄读失败，在保证档案下发正常基本上，也许是集中器载波模块故障。
7.2.2 485通道（采集器-电表）：
此某些故障排查办法和之前485采集终端排查抄表故障办法相似。
(一) 检查485线与否虚接、接反。
(二) 检查表号与否错误。
(三) 核算规约与否对的。
(四) 几种电表接在同一采集器上，如某些表抄不到，需要检查电表485规格与否相似（485口电源）。
