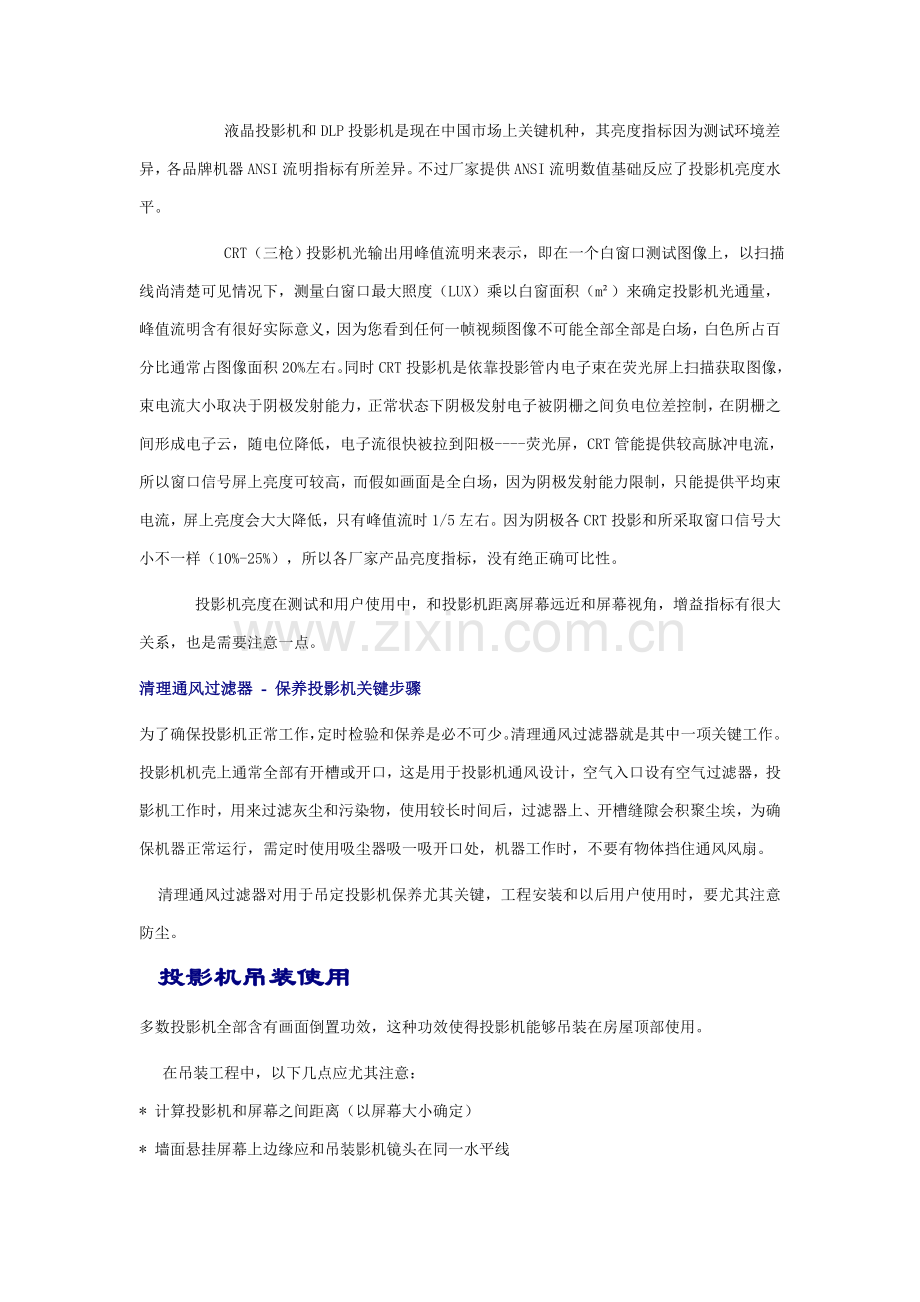

n 目前文档修改密码：8362839n 目前文档修改密码：8362839投影机亮度指标伴随投影机产品发展，各厂家不停推出含有更高亮度投影机产品，投影机亮度已经达成ANSI流明以上，但在用户购置过程中，对投影机亮度指标了解常有偏驳， 不一样品牌，相同亮度指标机器在比较中也相差较远，那么怎样了解投影机亮度指标呢？ “light out” 是投影机关键技术指标, light out 通常以光通量来表示，光通量是描述单位时间内光源辐射产生视觉响应强弱能力，单位是流明。 LCD 投影机表示光通量单位是ANSI流明，ANSI流明是美国国家标准化协会制订测量投影机光通量方法，它测量屏幕“田”字形九个交叉点上各点照度，乘以面积，再求九点平均值，即为该投影机ANSI流明值，液晶投影机光输出关键决定于光源亮度和光路系统和液晶板透射或反射能力。现在高亮度投影机在不增加光源功率前提下经过技术提升光利用率，在光路上设置P.S光转换板，把起偏以后垂直方向震动S光反射转向，P光透射来提升光效率。 DLP 投影机亮度单位为ANSI流明。DLP投影机（数字光处理技术美国德州仪器企业技术）以数字微反射镜器件（DMD）作为光阀成像器件经过信号放大，输出大屏幕图像。 大多数DLP投影机全部采取1块DMD光阀片，用滤色片旋转出色彩。 液晶投影机和DLP投影机是现在中国市场上关键机种，其亮度指标因为测试环境差异，各品牌机器ANSI流明指标有所差异。不过厂家提供ANSI流明数值基础反应了投影机亮度水平。 CRT（三枪）投影机光输出用峰值流明来表示，即在一个白窗口测试图像上，以扫描线尚清楚可见情况下，测量白窗口最大照度（LUX）乘以白窗面积（m）来确定投影机光通量，峰值流明含有很好实际意义，因为您看到任何一帧视频图像不可能全部全部是白场，白色所占百分比通常占图像面积20%左右。同时CRT投影机是依靠投影管内电子束在荧光屏上扫描获取图像，束电流大小取决于阴极发射能力，正常状态下阴极发射电子被阴栅之间负电位差控制，在阴栅之间形成电子云，随电位降低，电子流很快被拉到阳极-荧光屏，CRT管能提供较高脉冲电流，所以窗口信号屏上亮度可较高，而假如画面是全白场，因为阴极发射能力限制，只能提供平均束电流，屏上亮度会大大降低，只有峰值流时1/5左右。因为阴极各CRT投影和所采取窗口信号大小不一样（10%-25%），所以各厂家产品亮度指标，没有绝正确可比性。投影机亮度在测试和用户使用中，和投影机距离屏幕远近和屏幕视角，增益指标有很大关系，也是需要注意一点。清理通风过滤器 - 保养投影机关键步骤为了确保投影机正常工作，定时检验和保养是必不可少。清理通风过滤器就是其中一项关键工作。投影机机壳上通常全部有开槽或开口，这是用于投影机通风设计，空气入口设有空气过滤器，投影机工作时，用来过滤灰尘和污染物，使用较长时间后，过滤器上、开槽缝隙会积聚尘埃，为确保机器正常运行，需定时使用吸尘器吸一吸开口处，机器工作时，不要有物体挡住通风风扇。清理通风过滤器对用于吊定投影机保养尤其关键，工程安装和以后用户使用时，要尤其注意防尘。投影机吊装使用多数投影机全部含有画面倒置功效，这种功效使得投影机能够吊装在房屋顶部使用。 在吊装工程中，以下几点应尤其注意： * 计算投影机和屏幕之间距离（以屏幕大小确定）* 墙面悬挂屏幕上边缘应和吊装影机镜头在同一水平线* 投影机镜头中心点和投影屏幕中心点在同一垂直线上* 选择尺寸适宜安装吊架* 安装固定用螺丝、螺栓拧紧到位* 调整安装后投影画面梯形* 安装使用后，确保关闭电源（真实关闭而不指用遥控器关闭）投影机使用中常见问题解答投影机连接笔记本电脑， 无输出影像？笔记本电脑外接显示设备时，通常有四种显示输出控制。笔记本液晶屏亮，外接显示设备亮笔记本液晶屏亮，外接显示设备不亮笔记本液晶屏不亮，外接显示设备亮笔记本液晶屏不亮，外接显示设备不亮投影机输出图像不稳定，有条纹波动？投影机电源信号和信号源电源信号不共地。 处理：将投影机和信号源设备电源线插头插在同一电源接线板上。北方低温地域，投影机使用常出现开机故障？在投影机工作时，环境温度常常被忽略而造成机器损坏。 处理：在从室外拿到室内后，不要立即开机， 应在室内放置一段时间再开机。购置时，投影效果不错，回来使用发觉效果很差？很多时候不是机器问题。 比如：输入源信号信噪比不理想；投影屏幕质量差，直接影响投影画面。投影画面不是 4：3 标准百分比，出现梯形？不一样投影机镜头投射角度不一样，有水平投射，有仰角投射。 处理：对带梯形校正功效投影机，可经过调整面板或功效菜单中相关设置；还可调整投影机机座或支腿调试画面效果。投影图像重影大部分情况时因为连接电缆性能不良所至。处理：更换信号线（注意和设备接口匹配问题
